Транзисторы на схемах обозначаются стандартизированными символами, которые различаются в зависимости от типа прибора: биполярные (BJT), полевые (FET) или составные (например, IGBT). Основные символы регламентируются ГОСТ 2.730-73 и международными стандартами IEC 60617, ANSI Y32.2. Для биполярных транзисторов используются стрелки, указывающие направление тока: n-p-n (стрелка от базы) и p-n-p (стрелка к базе). Полевые транзисторы обозначаются с учетом типа канала (n-канал или p-канал) и структуры (JFET, MOSFET).
На схемах транзисторы часто сопровождаются буквенно-цифровыми обозначениями: VT (ГОСТ) или Q (международный стандарт). Для уточнения типа добавляются индексы: VT1 – биполярный, VT2 – полевой. В сложных схемах рядом с символом указывают ключевые параметры: коэффициент усиления (h21э), напряжение сток-исток (UDS) или пороговое напряжение (UGS(th)). Это упрощает анализ работы устройства без обращения к спецификациям.

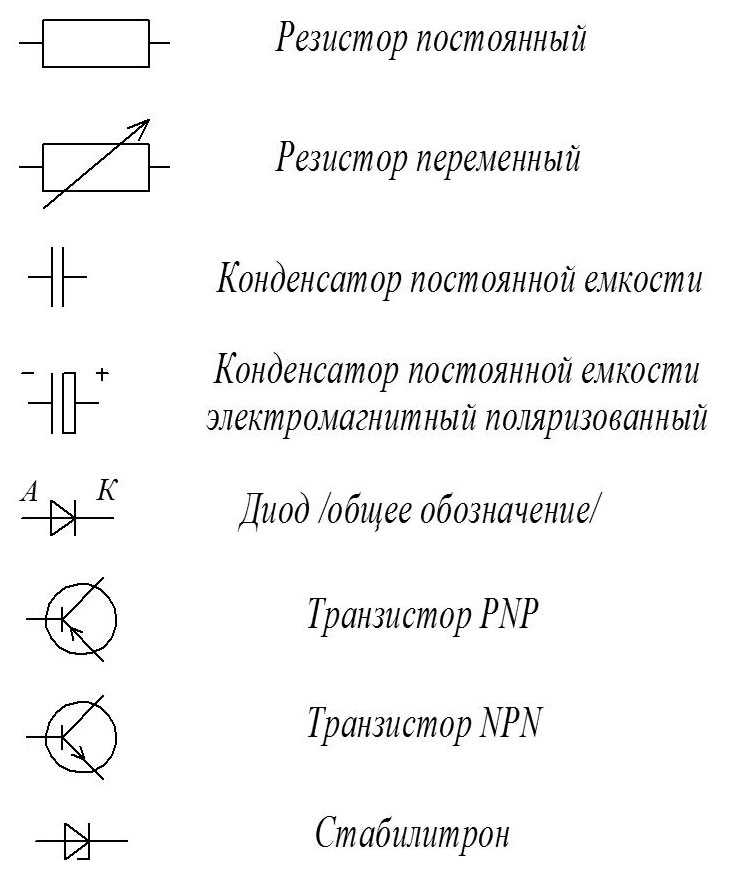

Как отличить биполярные транзисторы NPN и PNP по условным графическим обозначениям
Стрелка на эмиттере символизирует направление тока в нормальном режиме работы. В NPN-транзисторе ток течет от коллектора к эмиттеру, а в PNP – от эмиттера к коллектору. Если стрелка «смотрит» в сторону базы (PNP), это указывает на то, что основные носители заряда – дырки, а не электроны, как в NPN.
В отечественных схемах по ГОСТ 2.730-73 обозначения отличаются только направлением стрелки. Для NPN она размещается на линии эмиттера и направлена от базы, для PNP – к базе. В зарубежных стандартах (ANSI/IEEE) стрелка также ставится на эмиттере, но иногда встречаются варианты с утолщенной линией коллектора у NPN.
При чтении схем обращайте внимание на дополнительные метки: иногда рядом с символом указывают тип транзистора (например, «VT1 NPN»). Если метки нет, ориентируйтесь только на стрелку. В сложных схемах с несколькими транзисторами это помогает избежать ошибок при трассировке сигналов.
В редких случаях встречаются нестандартные обозначения, где стрелка отсутствует, а тип транзистора определяется по контексту. Такие схемы обычно сопровождаются пояснениями или таблицами соответствия. Если сомневаетесь, проверьте документацию на компонент или используйте мультиметр в режиме проверки диодов.
Запомните: стрелка всегда на эмиттере. Направление стрелки – единственный надежный визуальный маркер для определения типа биполярного транзистора на схеме. Ошибка в интерпретации приведет к неверной полярности подключения и выходу устройства из строя.
Особенности обозначения полевых транзисторов с изолированным затвором (MOSFET)
На электрических схемах MOSFET-транзисторы обозначаются с учетом их структуры и режима работы. Основные элементы символа: канал (вертикальная или горизонтальная линия), затвор (перпендикулярная линия, отделенная зазором), исток и сток (стрелки или линии, подключенные к каналу). Для n-канальных MOSFET стрелка направлена к каналу, для p-канальных – от него. Изолированный затвор отображается разрывом между затвором и каналом, подчеркивая наличие диэлектрика (оксида).
Существуют два типа MOSFET: с встроенным каналом (depletion mode) и индуцированным (enhancement mode). В первом случае канал изображается сплошной линией, во втором – пунктирной. Например, в обозначении n-канального MOSFET с индуцированным каналом (наиболее распространенный тип) канал показан прерывистой линией, а стрелка истока направлена внутрь. Для p-канального аналога стрелка разворачивается наружу, а канал остается пунктирным.
- Обозначение мощных MOSFET: для транзисторов с низким сопротивлением канала (например, серии IRF) иногда добавляют дополнительную линию, параллельную каналу, символизирующую низкое RDS(on).
При маркировке на схемах важно указывать тип канала (n или p) и режим работы (enhancement/depletion). Например, обозначение Q1: IRFZ44N подразумевает n-канальный MOSFET с индуцированным каналом. В сложных схемах с несколькими MOSFET одного типа допускается упрощенная маркировка (например, Q1–Q4: n-MOSFET), но с обязательным указанием ключевых параметров в спецификации.
Типичные ошибки при обозначении:
- Путаница между n- и p-канальными MOSFET: стрелка истока должна строго соответствовать типу канала.
- Отсутствие зазора между затвором и каналом – это критично для визуального отличия MOSFET от JFET.
- Игнорирование подложки в схемах с плавающим потенциалом, что может привести к неверной трактовке работы устройства.
Для проверки правильности обозначения используйте стандарты IEC 60617 или ANSI Y32.2, где приведены эталонные символы.
Как читать схемы с составными транзисторами: Дарлингтона и Шиклаи
Составные транзисторы – Дарлингтона и Шиклаи – объединяют два биполярных транзистора в одном корпусе или на схеме для увеличения коэффициента усиления по току (hFE). На схемах их обозначают как единый элемент с двумя эмиттерами, коллекторами или базами, но с внутренними связями, которые критически влияют на работу. Основное отличие: Дарлингтон использует два транзистора одного типа (n-p-n или p-n-p), а Шиклаи – комбинацию n-p-n и p-n-p, что меняет полярность и логику управления.
На схемах Дарлингтон изображают как два транзистора, соединённых коллекторами, с базой первого транзистора (T1) на входе и эмиттером второго (T2) на выходе. Входной ток базы T1 усиливается T1, а его эмиттерный ток становится базовым для T2, давая суммарный hFE ≈ hFE1 × hFE2. Пример: пара 2N3904 (hFE ≈ 100) и 2N3906 (hFE ≈ 100) даст усиление ~10 000. На схемах часто встречается интегральное исполнение, например, ULN2003 (7 пар Дарлингтона в одном корпусе).
- Дарлингтон (n-p-n): база T1 → эмиттер T1 → база T2 → эмиттер T2 (выход). Коллекторы T1 и T2 объединены.
- Шиклаи (n-p-n + p-n-p): база T1 (n-p-n) → эмиттер T1 → база T2 (p-n-p) → эмиттер T2 (выход). Коллекторы T1 и T2 подключены к разным потенциалам.
Шиклаи отличается тем, что выходной транзистор (T2) инвертирует сигнал, а его коллектор подключается к шине питания, а не к общему проводу. Это позволяет строить комплементарные каскады с меньшим падением напряжения на переходе база-эмиттер (VBE ≈ 0.7 В вместо 1.4 В у Дарлингтона). На схемах Шиклаи часто используют в выходных каскадах усилителей мощности, где важно снизить потери на насыщении. Пример: пара BD139 (n-p-n) и BD140 (p-n-p) в схеме усилителя класса AB.
При чтении схем обращайте внимание на следующие моменты:
- Полярность питания: Дарлингтон требует единого напряжения на коллекторах, Шиклаи – разделённого (например, +V и -V для T1 и T2).
- Ток базы: для Дарлингтона входной ток базы T1 критически мал (микроамперы), для Шиклаи – зависит от типа T1 (может потребоваться буфер).
- Падение напряжения: VCE(sat) у Дарлингтона ≈ 0.9–1.2 В, у Шиклаи ≈ 0.2–0.5 В (ближе к одиночному транзистору).
- Температурная стабильность: Шиклаи менее чувствителен к дрейфу VBE, так как T1 и T2 компенсируют друг друга.
Типичные ошибки при анализе схем:
- Игнорирование внутренних резисторов. В интегральных Дарлингтонах (например, TIP120) между базой и эмиттером T2 часто ставят резистор 10–100 кОм для ускорения запирания. На схемах его не всегда рисуют.
- Неправильная трактовка обратной связи. В Шиклаи обратная связь через T2 может вызвать самовозбуждение, если не предусмотрены корректирующие цепи (например, конденсатор 10–100 пФ между базой и коллектором T1).
- Завышение расчётного hFE. Реальное усиление Дарлингтона падает при токах выше 1 А из-за насыщения T2. Всегда проверяйте datasheet для конкретного тока.
Для быстрой идентификации на схемах:
- Шиклаи: ищите пару транзисторов разного типа, где коллектор T1 подключён к питанию, а коллектор T2 – к нагрузке. Часто рядом ставят диод для защиты от обратного напряжения (например, 1N4148).
Типовые ошибки при интерпретации обозначений транзисторов в зарубежных схемах
Другая ошибка – неверное толкование полярности транзисторов в схемах без явного указания типа (NPN/PNP). В зарубежных схемах часто используют сокращения:
- Q или T – обозначение транзистора (например, Q1, T2);
- Стрелка на эмиттере указывает направление тока: внутрь – PNP, наружу – NPN.
Однако в некоторых азиатских схемах (особенно китайских) стрелка может отсутствовать, а тип транзистора определяется только по контексту или дополнительным меткам. Рекомендация: всегда сверяться с datasheet или искать явные обозначения типа (+ для PNP, — для NPN) рядом с символом.
Третья проблема – неучёт альтернативных обозначений для составных транзисторов (например, Дарлингтона). В зарубежных схемах они могут изображаться как два транзистора в одном корпусе с общим обозначением Q и дополнительной меткой D или DT (например, Q1D). Без знания этой особенности легко принять составной транзистор за два отдельных, что приведёт к ошибкам в расчётах коэффициента усиления (hFE) и тока базы. В datasheet таких компонентов обычно указывается схема внутреннего соединения – её необходимо проверять при анализе схемы.
Правила нанесения позиционных обозначений транзисторов на принципиальных схемах
Позиционное обозначение транзистора на схеме состоит из латинской буквы V (для полупроводниковых приборов) или VT (в отечественной документации) и порядкового номера, начиная с единицы. Например: V1, VT2. Номер присваивается последовательно по мере появления транзисторов на схеме слева направо и сверху вниз. Исключение – многокристальные сборки, где обозначение дополняется индексом через точку: V1.1, V1.2 для отдельных транзисторов внутри корпуса.
Для уточнения типа транзистора допускается добавление суффикса после номера. Стандартные суффиксы приведены в таблице:
| Суффикс | Тип транзистора |
|---|---|
| N | N-канальный полевой (MOSFET) |
| P | P-канальный полевой (MOSFET) |
| NPN | Биполярный NPN |
| PNP | Биполярный PNP |
| D | Составной (Дарлингтона) |
Обозначение размещают рядом с графическим символом транзистора, предпочтительно сверху или справа, без пересечения с линиями соединений. Если схема содержит несколько идентичных каскадов, допускается группировка обозначений с указанием диапазона: VT1–VT4. В сложных схемах с большим количеством транзисторов рекомендуется использовать префикс подсистемы (например, A1VT1 для блока A1), чтобы избежать дублирования номеров.
