Поломка генератора в дороге – ситуация, требующая немедленных действий. Без работающего генератора аккумулятор разрядится за 30–60 минут, в зависимости от нагрузки (фары, печка, музыка). Первые признаки неисправности: тусклый свет фар, мигание ламп на панели, запах горелой проводки или свист ремня. Если двигатель глохнет при отключении клеммы аккумулятора – генератор не выдаёт заряд.
Перед началом ремонта проверьте ремень привода генератора. Если он порван или растянут, замените его запасным (минимальная длина – на 10% больше штатного). При отсутствии запасного используйте капроновый шнур или женские колготки, натянув их в 3–4 слоя. Затяните узел так, чтобы ремень не проскальзывал, но не перетягивайте – это повредит подшипники генератора.
Если ремень в порядке, проверьте предохранитель генератора (обычно на 10–15 А, расположение указано в мануале). Перегоревший предохранитель замените на аналогичный. Если проблема не устранена, отключите все потребители энергии, кроме зажигания, и двигайтесь к ближайшему сервису на скорости не выше 60 км/ч – это снизит нагрузку на аккумулятор.
При наличии мультиметра измерьте напряжение на клеммах аккумулятора при работающем двигателе. Норма – 13,8–14,4 В. Если напряжение ниже 13 В, генератор неисправен. Попробуйте постучать по корпусу генератора деревянным предметом – иногда это временно восстанавливает контакт в щётках. Если напряжение отсутствует, проверьте целостность проводов от генератора к аккумулятору: окисленные клеммы зачистите наждачной бумагой или ножом.
Какие признаки указывают на неисправность генератора в дороге
Первый сигнал – тусклый или мерцающий свет фар. При работающем двигателе на холостых оборотах яркость падает, а при наборе скорости восстанавливается. Это указывает на нестабильную зарядку аккумулятора из-за слабого напряжения генератора. Нормальное значение на клеммах АКБ при включённом двигателе – 13,8–14,5 В. Если мультиметр показывает меньше 13 В, генератор не справляется.
Стрелка вольтметра на приборной панели, отклоняющаяся в красную зону или ниже 12 В, – прямой признак проблем. На автомобилях без вольтметра загорается лампа разряда аккумулятора. Если она не гаснет после запуска двигателя или мигает при увеличении оборотов, генератор не выдаёт достаточный ток. Проверьте ремень привода: проскальзывание из-за слабого натяжения или износа снижает эффективность зарядки.
Посторонние звуки из-под капота – скрежет, вой или писк – часто связаны с подшипниками генератора. Износ переднего подшипника вызывает металлический скрежет, усиливающийся при нагрузке (включённые фары, кондиционер). Задний подшипник проявляется гулом, который пропадает при снятии ремня. Игнорирование этих звуков приводит к заклиниванию ротора и обрыву ремня.
Запах горелой проводки или пластика – следствие перегрева генератора. Причинами могут быть короткое замыкание в диодном мосту, износ щёток или заклинивание подшипников. Если при включении зажигания появляется запах, а лампа разряда не гаснет, немедленно остановитесь. Продолжение движения приведёт к возгоранию проводки или выходу из строя ЭБУ.
Резкое падение мощности электрооборудования: медленный поворот стартера, отключение магнитолы, самопроизвольное выключение фар. При неисправном генераторе аккумулятор быстро разряжается, и автомобиль может заглохнуть. Если после запуска двигателя с толкача электроника работает нормально, но через 10–15 минут снова появляются сбои, проверьте генератор – АКБ не получает заряд.

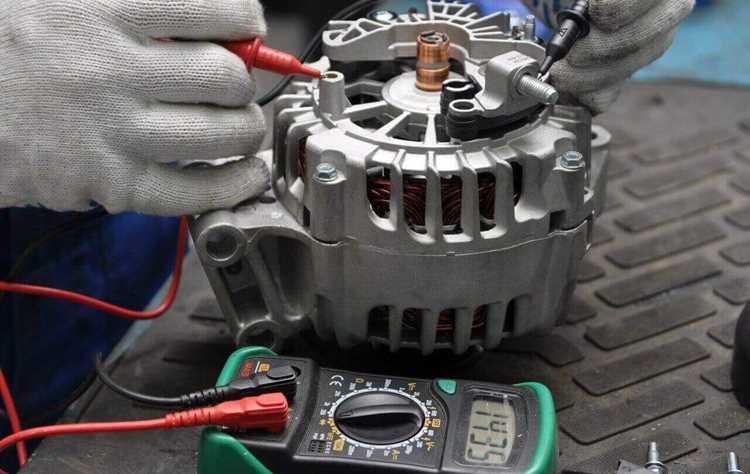

Как проверить работоспособность генератора подручными средствами
Первый шаг – измерение напряжения на клеммах аккумулятора при работающем двигателе. Используйте мультиметр (или вольтметр) в режиме постоянного тока (DC) с диапазоном 20 В. Подключите щупы к клеммам: красный – к «+», черный – к «−». Запустите двигатель и увеличьте обороты до 2000 об/мин. Нормальное напряжение должно быть в пределах 13,8–14,5 В. Если показания ниже 13 В – генератор недозаряжает аккумулятор, выше 15 В – перезаряжает, что грозит выходом из строя электроники.
Проверьте целостность приводного ремня и его натяжение. Ослабленный ремень проскальзывает, снижая эффективность генератора. Нажмите на середину ремня между шкивами с усилием 10 кг – прогиб должен составлять 10–15 мм (для большинства моделей). Если ремень треснут, расслоен или блестит (признак перегрева), замените его. Также осмотрите шкивы на наличие люфта или повреждений – их износ приводит к неравномерной работе.
- Проверка диодного моста без приборов:
- Снимите клемму с аккумулятора при работающем двигателе (осторожно – возможны скачки напряжения).
- Если двигатель заглох – диодный мост исправен, так как генератор не обеспечивает питание системы зажигания.
- Если двигатель продолжает работать – один или несколько диодов пробиты, и генератор «подпитывает» систему от аккумулятора.
Какие инструменты и запчасти взять с собой для экстренного ремонта
Минимальный набор инструментов для диагностики и ремонта генератора в дороге должен включать мультиметр с диапазоном измерения напряжения до 20 В, набор торцевых головок (8, 10, 12, 13, 14 мм) с трещоткой и удлинителем, а также динамометрический ключ с моментом затяжки до 50 Н·м. Не забудьте плоскогубцы с изолированными ручками, отвёртку с набором бит (PH2, PZ2, T20, T25) и съёмник стопорных колец – без него не снять подшипник на некоторых моделях. Для проверки цепей возбуждения пригодится контрольная лампа на 12 В с проводами и зажимами «крокодил».
Из запчастей возите с собой ремень генератора, подобранный под вашу модель авто – его обрыв или растяжение чаще всего становится причиной отказа. Для машин с большим пробегом (от 100 тыс. км) берите запасной регулятор напряжения: на большинстве генераторов Bosch, Valeo и Denso он выполнен в виде отдельного блока и меняется за 10 минут. Подшипники (передний и задний) стоит иметь в запасе, если генератор уже шумел или вибрировал – артикулы для вашей модели уточните по каталогу производителя. Диодный мост берите только при наличии опыта пайки: его замена требует разборки генератора и проверки обмоток.
Для быстрого доступа к генератору в стеснённых условиях пригодится набор гибких удлинителей для головок (30 и 70 мм) и магнитный держатель для мелких деталей. Если генератор расположен низко (как на многих переднеприводных ВАЗах или Renault Logan), возьмите домкрат и подставку – без них не добраться до нижних болтов крепления. Для очистки контактов от окислов используйте спрей-контакт (например, Liqui Moly Electronic-Spray) и наждачную бумагу с зернистостью P600.
В таблице ниже – критически важные запчасти и инструменты с указанием их назначения и примерной стоимости:
| Наименование | Назначение | Примерная стоимость (руб.) | Примечание |
|---|---|---|---|
| Ремень генератора | Замена при обрыве или растяжении | 300–1500 | Подбирать по VIN или модели двигателя |
| Регулятор напряжения | Устранение недозаряда или перезаряда АКБ | 800–2500 | Совместимость с генератором (например, 8450004500 для Renault) |
| Подшипники генератора (комплект) | Устранение шума и вибрации | 500–1200 | Размеры: 6202–6203 (передний), 6003–6201 (задний) |
| Щёточный узел | Замена изношенных щёток | 400–1000 | Актуально для генераторов старше 5 лет |
| Мультиметр DT-830B | Проверка напряжения и цепей | 500–800 | Диапазон 20 В для проверки АКБ и генератора |
| Набор торцевых головок 8–14 мм | Демонтаж генератора | 1200–2500 | Обязательно с трещоткой и удлинителем |
Для машин с клиновым ремнём (например, старые «Жигули» или УАЗ) возите запасной ролик натяжителя – его заклинивание приводит к обрыву ремня. На автомобилях с цепным приводом ГРМ (Toyota, BMW) проверьте совместимость ремня генератора с кондиционером и ГУР: часто требуется ремень с особым профилем (например, 6PK1883 для Toyota Camry 2.4). Если генератор расположен в труднодоступном месте (как на Audi A6 C5 с двигателем 2.5 TDI), добавьте в набор гибкий удлинитель для головок и зеркало на телескопической ручке.
Не экономьте на качестве инструмента: дешёвые головки из мягкого металла срываются на болтах, а китайские мультиметры дают погрешность до 0.5 В, что критично при диагностике. Храните запчасти в герметичных пакетах с силикагелем – подшипники и щёточный узел боятся влаги. Для быстрого поиска артикулов используйте приложения типа Autodata или ELSA (для VAG), а не полагайтесь на «похожие» аналоги: например, регулятор напряжения для генератора Bosch 0124325002 не подойдёт к 0124325008, хотя визуально они идентичны.

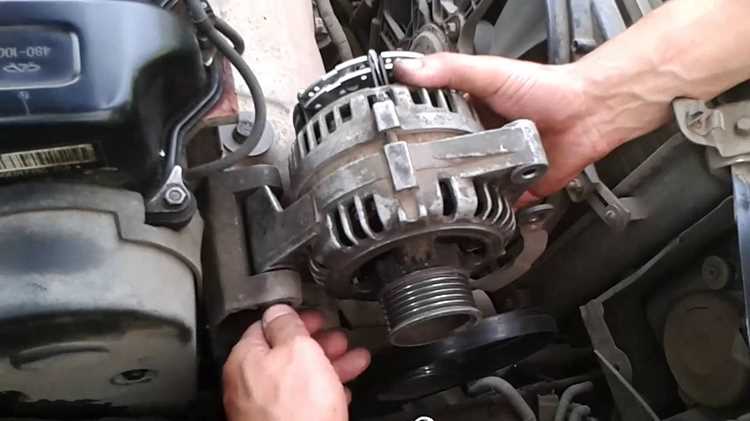

Пошаговая инструкция по замене ремня генератора в полевых условиях
Перед началом работы убедитесь, что у вас есть новый ремень, совпадающий по длине и профилю с оригиналом. Стандартные размеры для большинства легковых автомобилей: 6PK1050–6PK1250 (6 ребер, длина 1050–1250 мм). Проверьте маркировку на старом ремне или в технической документации. Запаситесь ключами на 10, 12, 13, 14 мм (в зависимости от модели авто), а также монтировкой или отверткой с плоским жалом для натяжения.
Ослабьте крепление генератора в следующем порядке:
- Найдите регулировочный болт (обычно сверху или сбоку генератора) и ослабьте его на 2–3 оборота.
- Ослабьте нижний крепежный болт генератора (часто требует головки с удлинителем).
- Если натяжение осуществляется через кронштейн, ослабьте болт натяжителя (может быть скрыт под пластиковой крышкой).
Не откручивайте болты полностью – достаточно, чтобы генератор свободно перемещался.
Снимите старый ремень, прокручивая его рукой и одновременно смещая генератор к двигателю. Если ремень порван, проверьте шкивы на наличие застрявших обрывков – удалите их плоскогубцами. Осмотрите шкивы на износ: трещины, задиры или неравномерный износ канавок указывают на необходимость замены деталей. Протрите шкивы ветошью, чтобы удалить грязь и масло – это продлит срок службы нового ремня.
Установите новый ремень, начиная со шкива коленвала, затем на генератор и остальные шкивы (гидроусилитель, кондиционер). Следите за правильным расположением ремня в канавках – перекос приведет к быстрому износу. Натяните ремень, отводя генератор монтировкой или рукой (если позволяет конструкция). Нормальное натяжение: прогиб 8–12 мм при нажатии с усилием 10 кгс в середине самого длинного участка между шкивами. Затяните регулировочный болт, затем нижний крепежный.
Запустите двигатель и проверьте работу ремня на холостых оборотах. Прислушайтесь к посторонним звукам: свист указывает на слабое натяжение или попадание масла, скрежет – на перекос. Если ремень проскальзывает, ослабьте болты и повторите натяжение. После 50–100 км пробега проверьте натяжение повторно – новый ремень может растянуться.
Как временно восстановить контакт или заменить щётки генератора без снятия
Если генератор перестал заряжать из-за износа или зависания щёток, проверьте их состояние через технологическое отверстие на задней крышке. Для этого понадобится фонарик, тонкая отвёртка и мультиметр. Отсоедините клемму «минус» аккумулятора, затем найдите пластиковую заглушку или резиновый колпачок на корпусе генератора – за ним скрыты щётки. Аккуратно подденьте заглушку отвёрткой, не повредив уплотнение. Визуально оцените длину щёток: если они короче 5 мм (для большинства моделей), замена неизбежна. При наличии нагара или окисления протрите контактные кольца ротора мелкозернистой наждачной бумагой (P1000), предварительно отогнув щётки в стороны.
Временное восстановление контакта возможно при частичном износе щёток. Снимите защитный колпачок с регулятора напряжения (если он съёмный) и осмотрите пружины, прижимающие щётки. Если пружины ослабли, подогните их плоскогубцами, увеличив давление на 1–2 мм – этого хватит на 50–100 км пробега. При отсутствии запасных щёток можно использовать графитовый стержень от карандаша диаметром 6–8 мм: заточите его под размер посадочного места, вставьте вместо изношенной щётки и зафиксируйте проволокой или термоусадкой. Убедитесь, что стержень не касается корпуса генератора, иначе произойдёт короткое замыкание.
Для замены щёток без демонтажа генератора потребуется набор торцевых головок (обычно на 8 или 10 мм) и удлинитель. Открутите два болта крепления регулятора напряжения, удерживая его от проворачивания. Аккуратно извлеките сборку «регулятор + щётки», отсоединив разъём (если есть). Новые щётки должны соответствовать оригинальным по длине и сечению – проверьте маркировку на старых. Перед установкой смажьте контактные кольца ротора тонким слоем токопроводящей смазки (например, Molykote 5103), чтобы снизить износ. Соберите узел в обратном порядке, убедившись, что щётки свободно перемещаются в направляющих и не заедают. После запуска двигателя проверьте напряжение на клеммах АКБ: оно должно быть в пределах 13,8–14,5 В.

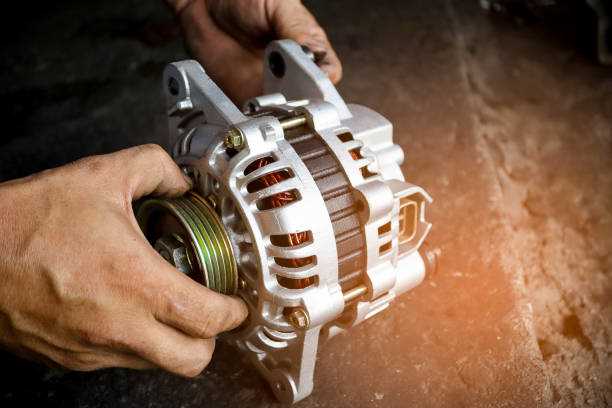

Когда стоит отказаться от самостоятельного ремонта и вызвать помощь
Если при диагностике генератора обнаружены оплавленные провода или следы короткого замыкания на клеммах, дальнейшие действия опасны. Повреждение изоляции может привести к возгоранию проводки, особенно при попытке запустить двигатель. В таких случаях риск превышает пользу от временного ремонта.
Разрушение подшипников генератора сопровождается характерным воющим или скрежещущим звуком, который усиливается при увеличении оборотов. Если при осмотре обнаружены металлические опилки на корпусе или люфт шкива более 2 мм, самостоятельный ремонт бессмыслен – требуется замена узла в условиях сервиса.
При отсутствии зарядки аккумулятора и одновременном срабатывании лампы «Check Engine» с кодами ошибок P0562 (низкое напряжение) или P0620 (неисправность цепи генератора) проблема может крыться в ЭБУ или повреждении CAN-шины. Без диагностического сканера и схемы электропроводки автомобиля попытки ремонта приведут к дополнительным неисправностям.
Если после отключения аккумулятора двигатель глохнет или работает с перебоями, это указывает на зависимость системы зажигания от генератора. Такая ситуация характерна для автомобилей с чувствительной электроникой (например, BMW с системой Valvetronic или Mercedes с SAM-модулем). Попытки «оживить» генератор подручными средствами могут вывести из строя блоки управления.
На автомобилях с гибридной силовой установкой (Toyota Prius, Lexus RX450h) генератор интегрирован в систему высоковольтной батареи. При появлении ошибок типа P3000 или P3009 самостоятельное вмешательство запрещено – напряжение в цепях достигает 200–650 В, что смертельно опасно без специальной подготовки и оборудования.
Если при проверке мультиметром напряжение на клеммах аккумулятора превышает 15,5 В на холостых оборотах, это свидетельствует о пробое регулятора напряжения или диодного моста. Дальнейшая эксплуатация приведет к закипанию электролита, деформации пластин аккумулятора и выходу из строя бортовой электроники. Замена регулятора требует точной настройки, доступной только в сервисе.
На дизельных двигателях с системой Common Rail (например, Volkswagen TDI, BMW N57) неисправный генератор может вызвать аварийный режим работы топливного насоса высокого давления. При этом на панели появляется сообщение «Неисправность системы впрыска» или «Ограничение мощности». Попытки запуска двигателя без устранения первопричины приведут к повреждению форсунок и ТНВД.
Если после всех проверок генератор исправен, но аккумулятор не заряжается, проблема может быть в обрыве силовой шины между генератором и стартером или в неисправности реле-регулятора. На автомобилях старше 10 лет коррозия контактов в монтажном блоке или окисление массового провода требуют профессиональной диагностики – самостоятельное «тыканье» пробником часто усугубляет ситуацию.
