Как сделать поддув для горна

Кузнечный горн требует стабильного притока воздуха для поддержания температуры от 1200°C до 1500°C – диапазона, необходимого для ковки углеродистой стали. Без эффективного поддува горение топлива (древесного угля или кокса) замедляется, а температура падает ниже рабочих значений. Самодельное поддувало решает эту задачу с минимальными затратами, если правильно подобрать материалы и конструкцию.

Оптимальный расход воздуха для горна средних размеров (0,3–0,5 м³) составляет 10–15 м³/час на 1 кг топлива. Для достижения таких показателей используют вентиляторы с давлением 50–150 Па или воздуходувки низкого давления. Металлические трубы диаметром 50–75 мм обеспечивают равномерное распределение потока, а регулировка заслонкой позволяет контролировать интенсивность горения.

В качестве источника воздуха подойдет бытовой канальный вентилятор мощностью 50–100 Вт или автомобильный компрессор с ресивером. Важно предусмотреть защиту от обратного удара пламени: установка обратного клапана или водяного затвора исключит риск возгорания воздуховода. Для изготовления корпуса поддува используют сталь толщиной 1,5–2 мм или чугунные элементы от старой печной арматуры.

Ключевые параметры при сборке: герметичность соединений, устойчивость к высоким температурам и возможность точной регулировки потока. Применение термостойких уплотнителей (асбестовый шнур, керамическая вата) предотвращает утечки воздуха. Монтаж манометра на воздуховоде позволит отслеживать давление и корректировать работу системы в реальном времени.

Выбор материалов для изготовления поддува

Для корпуса поддува оптимальны стальные листы толщиной 2–3 мм из стали Ст3 или 09Г2С – они выдерживают температуры до 500°C без деформации и устойчивы к коррозии. Если планируется мобильный горн, подойдет нержавеющая сталь AISI 304 (1,5–2 мм), но её стоимость в 2–3 раза выше. Чугунные отливки использовать не рекомендуется: они тяжелы, склонны к трещинам при резких перепадах температур и сложны в обработке.

Воздуховоды лучше изготавливать из бесшовных стальных труб диаметром 50–75 мм с толщиной стенки 2–2,5 мм. Для соединений подойдут фланцы из стали 20 или 35 с уплотнительными прокладками из асбестового картона (КАОН-1) или силиконовой резины, выдерживающей 300°C. Гибкие участки можно выполнить из армированного термостойкого шланга (например, EPDM с рабочей температурой до 150°C), но не более 30% от общей длины воздуховода.

Клапаны и заслонки требуют материалов с высокой износостойкостью. Для дроссельных заслонок подойдет сталь 40Х или 45 с закалкой до 45–50 HRC, для шаровых кранов – латунь ЛС59-1 или нержавейка AISI 316. Оси и штоки изготавливают из стали 40ХН с последующим хромированием для защиты от окисления. Подшипники скольжения – из бронзы БрАЖ9-4 или графитонаполненного фторопласта Ф4К20, не требующих смазки при температурах до 250°C.

Для теплоизоляции корпуса используйте базальтовую вату плотностью 100–120 кг/м³ (например, Rockwool Fire Batts) или керамическое волокно толщиной 20–30 мм. Крепеж – болты и гайки из стали 35ХГСА с антикоррозийным покрытием (цинкование или фосфатирование). Избегайте оцинкованных метизов: при нагреве выше 200°C цинк испаряется, образуя токсичные пары.

Расчет необходимой мощности воздушного потока

Мощность воздушного потока для кузнечного горна определяется тремя ключевыми параметрами: объемом камеры сгорания, типом топлива и требуемой температурой нагрева. Для древесного угля оптимальная скорость подачи воздуха составляет 0,05–0,1 м³/мин на 1 дм³ объема горна. При использовании кокса этот показатель увеличивается до 0,15–0,25 м³/мин из-за более высокой теплотворной способности.

Формула базового расчета:

• V = k × S × h, где
• V – объем воздуха (м³/мин),
• k – коэффициент топлива (0,08 для угля, 0,2 для кокса),
• S – площадь пода горна (м²),
• h – высота слоя топлива (м, обычно 0,1–0,2).

Для горна с площадью пода 0,04 м² и высотой слоя угля 0,15 м минимальный расход воздуха составит 0,08 × 0,04 × 0,15 = 0,00048 м³/мин. Однако на практике требуется запас в 20–30% из-за потерь на сопротивление воздуховодов и неравномерность горения. Итоговый расчет: 0,00048 × 1,3 ≈ 0,00062 м³/мин или 0,62 л/мин.

Давление воздуха должно преодолевать сопротивление слоя топлива. Для угля толщиной 15 см требуется давление 50–100 Па, для кокса – 150–250 Па. При использовании вентилятора учитывайте падение давления в воздуховоде: на каждый метр трубы диаметром 50 мм теряется 5–10 Па.

Пример выбора вентилятора:

1. Определите суммарное сопротивление системы (слой топлива + воздуховод).
2. Выберите вентилятор с запасом по давлению 30–50%.
3. Для горна с сопротивлением 150 Па подойдет вентилятор на 200–250 Па.
4. Производительность должна соответствовать расчетному расходу воздуха с запасом 20%.

Температура в горне зависит от соотношения воздух-топливо. Для достижения 1200°C при сжигании угля требуется коэффициент избытка воздуха α = 1,2–1,5. Это означает, что на 1 кг угля нужно подавать 8–10 м³ воздуха в час. При расходе угля 2 кг/ч минимальный поток воздуха составит 16–20 м³/ч.

Практический способ проверки мощности потока – наблюдение за цветом пламени. При недостатке воздуха пламя темно-красное, коптящее; при избытке – ярко-белое, с искрами. Оптимальный режим: оранжево-желтое пламя с синими языками у основания. Регулируйте подачу воздуха шибером или изменением оборотов вентилятора.

Для точного контроля используйте анемометр. Измерьте скорость потока в воздуховоде (м/с) и умножьте на площадь сечения трубы (м²). Например, при скорости 5 м/с в трубе диаметром 50 мм (площадь 0,00196 м²) расход составит 5 × 0,00196 = 0,0098 м³/с или 0,59 м³/мин. Сравните с расчетным значением и скорректируйте параметры.

Конструкция и сборка корпуса поддува из металла

Корпус поддува для кузнечного горна изготавливают из листовой стали толщиной 2–3 мм. Оптимальные размеры: длина 300–400 мм, ширина 150–200 мм, высота 100–120 мм. Для основания используйте сталь 3 мм, боковые стенки – 2 мм. Вырежьте заготовки по чертежу с припуском 5 мм на сварные швы. Разметку делайте кернером и чертилкой, избегая мела – линии должны быть точными.

Сборку начинайте с прихватки основания к передней и задней стенкам. Угол между деталями – 90°, проверяйте перпендикулярность угольником. Прихватки ставьте через 50–70 мм, длина шва – 10–15 мм. После проверки геометрии проварите стыки сплошным швом с катетом 3–4 мм. Используйте электроды УОНИ-13/55 диаметром 2,5 мм при токе 80–100 А.

Боковые стенки крепите после остывания основного каркаса. В нижней части каждой стенки просверлите отверстия диаметром 8–10 мм для крепления к основанию болтами М6 или приварите накладки толщиной 4 мм. В верхней части оставьте зазор 20 мм для установки колосниковой решетки. Если поддув будет съемным, приварите к задней стенке петли из стальной полосы 30×4 мм.

В передней стенке вырежьте отверстие под заслонку: прямоугольник 80×60 мм с центром на высоте 40 мм от основания. Заслонку изготовьте из стали 2 мм с ручкой из прутка диаметром 8 мм. Крепите на двух болтах М5 с шайбами, обеспечив свободное перемещение. Для герметичности по периметру отверстия приварите уплотнитель из асбестового шнура диаметром 5 мм.

В задней стенке сделайте патрубок для подключения воздуховода. Диаметр – 50–60 мм, длина – 50 мм. Патрубок приваривайте под углом 30° к горизонтали, направляя поток воздуха вверх. Внутри корпуса установите направляющую пластину из стали 1,5 мм под углом 45° для равномерного распределения воздуха. Пластину крепите точечной сваркой или болтами М4.

После сварки зачистите швы болгаркой с лепестковым кругом, удалите окалину металлической щеткой. Проверьте герметичность корпуса: зажгите внутри дымовую шашку и обследуйте швы на наличие утечек. При необходимости подварите проблемные участки. Покрасьте корпус термостойкой краской (до 600°C) в два слоя, предварительно обезжирив поверхность ацетоном.

Для крепления к горну приварите к основанию две опоры из уголка 30×30×3 мм длиной 100 мм. Расстояние между опорами – 200 мм. В опорах просверлите отверстия диаметром 10 мм под анкерные болты. Если горн переносной, вместо опор приварите петли для подвеса на цепях или крюках.

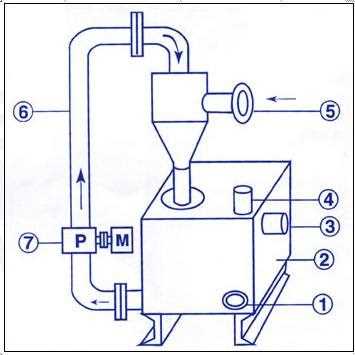

Подбор и установка вентилятора или воздуходувки

Для кузнечного горна с топливником объёмом 0,05–0,1 м³ требуется вентилятор с производительностью 150–300 м³/ч. При выборе учитывайте давление: для древесного угля достаточно 50–100 Па, для кокса – 150–250 Па. Оптимальны центробежные вентиляторы с прямым приводом (например, ВЦ 14-46 или аналоги), так как они устойчивы к высоким температурам и пыли. Избегайте осевых моделей – они не создают необходимого напора.

Мощность двигателя вентилятора должна быть не менее 0,37 кВт для малых горнов и 0,75–1,1 кВт для средних. Проверьте класс защиты: IP54 или выше защитит от пыли и брызг. Подключайте через частотный преобразователь, чтобы регулировать обороты в диапазоне 1000–3000 об/мин – это позволит точно контролировать подачу воздуха без перегрева топлива.

Устанавливайте вентилятор на расстоянии 1–1,5 м от горна, чтобы избежать перегрева корпуса. Используйте гибкий металлорукав диаметром 100–150 мм для подвода воздуха – он гасит вибрации и компенсирует тепловое расширение. Закрепите рукав хомутами из нержавеющей стали, а стыки уплотните термостойким герметиком (до 300°C). Входное отверстие вентилятора закройте сеткой с ячейкой 2–3 мм, чтобы предотвратить попадание крупных частиц.

Для равномерного распределения воздуха в топливнике используйте коллектор из стальной трубы диаметром 50–75 мм с отверстиями 5–8 мм, расположенными в шахматном порядке. Расстояние между отверстиями – 30–50 мм, общее сечение должно составлять 120–150% от сечения подводящего рукава. Коллектор размещайте на дне горна под слоем топлива, чтобы воздух поступал снизу вверх, обеспечивая полное сгорание.

Перед первым запуском проверьте герметичность всех соединений мыльным раствором. Запускайте вентилятор на минимальных оборотах, постепенно увеличивая подачу воздуха до появления устойчивого пламени. Если горн дымит или температура растёт слишком медленно, увеличьте давление на 20–30 Па или уменьшите диаметр отверстий в коллекторе на 1–2 мм.

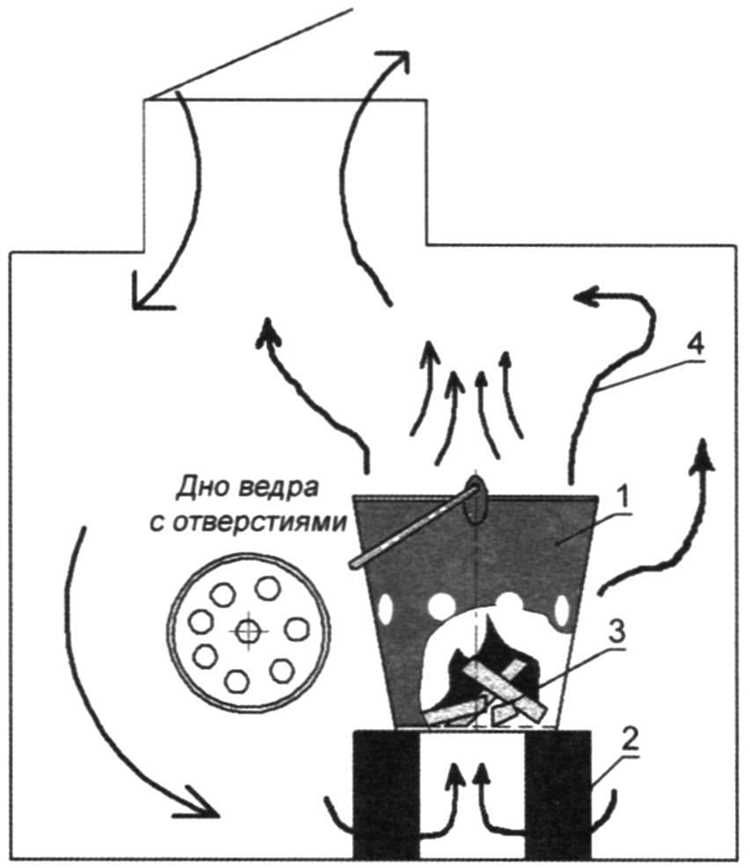

Создание системы регулировки подачи воздуха

Основой точного контроля температуры в горне служит механизм регулировки воздушного потока. Оптимальный вариант – установка шиберной заслонки из жаропрочной стали толщиной 3–5 мм. Заслонка монтируется в воздуховоде на расстоянии 15–20 см от фурмы, чтобы избежать перегрева и деформации. Для плавного хода используйте направляющие из уголка 25×25 мм, закреплённые на стенках воздуховода болтами М6 с потайной головкой.

Для более тонкой настройки применяют систему с байпасным каналом. В воздуховоде параллельно основному потоку делают отвод диаметром 15–20 мм, перекрываемый винтовым вентилем (например, латунным шаровым краном ½ дюйма). Вращая вентиль, можно точно дозировать объём воздуха, поступающего в горн, без резких скачков давления. Байпас особенно эффективен при работе с мелкими деталями, требующими стабильной температуры.

Электрические вентиляторы с регулировкой оборотов (например, канальные вентиляторы с ШИМ-контроллером) позволяют автоматизировать процесс. Для подключения используйте контроллер с диапазоном 12–24 В и максимальным током 5 А. Датчик температуры (термопара типа К) устанавливается в зоне горения и подключается к контроллеру через модуль MAX6675. Программируемая кривая нагрева исключает перегрев и экономит топливо.

При ручной регулировке важно предусмотреть шкалу с делениями. На воздуховоде рядом с заслонкой закрепляют металлическую пластину с гравировкой углов открытия (0°, 30°, 60°, 90°). Для точной калибровки используйте анемометр: при полностью открытой заслонке скорость потока на выходе фурмы должна составлять 8–12 м/с. Запишите показания для разных положений заслонки – это упростит повторяемость результатов.

Независимо от выбранной системы, обеспечьте герметичность всех соединений. Утечки воздуха снижают эффективность горна на 20–30%. Проверяйте стыки мыльным раствором при работающем вентиляторе: пузырьки укажут на проблемные места. Для уплотнения резьбовых соединений используйте ленту ФУМ или льняную паклю с термостойкой пастой (до 300°C).

Монтаж воздуховодов и соединений с горном

Для подключения поддува к горну используйте оцинкованные или нержавеющие трубы диаметром 50–75 мм – они выдерживают температуры до 400°C и не деформируются при длительном нагреве. Крепление выполняйте хомутами из стали толщиной не менее 1,5 мм с шагом 500–600 мм, избегая провисаний, где может скапливаться конденсат. На поворотах применяйте отводы с радиусом изгиба не менее 1,5 диаметра трубы, чтобы снизить сопротивление потоку воздуха на 20–30%.

Соединение воздуховода с горном требует герметичности: используйте асбестовый шнур или термостойкий силиконовый герметик (рабочая температура до 300°C) для уплотнения стыков. В месте входа воздуха в горн установите переходник с фланцем, приваренным к корпусу, – это предотвратит утечки и позволит быстро демонтировать систему для чистки. Если горн оснащён колосниковой решёткой, направляйте поток воздуха под неё через перфорированную трубу с отверстиями диаметром 8–10 мм, расположенными в шахматном порядке.

Для регулировки подачи воздуха монтируйте шиберную заслонку или дроссельный клапан на расстоянии 1–1,5 м от горна – это обеспечит плавную настройку тяги без риска перегрева механизма. При использовании электровентилятора подключайте его через термореле с порогом срабатывания 60–80°C, чтобы избежать перегрузки при длительной работе. В таблице ниже приведены оптимальные параметры воздуховодов в зависимости от мощности горна:

При прокладке воздуховодов на открытом воздухе защитите их от осадков и ветра кожухом из листовой стали толщиной 0,8–1 мм с вентиляционными отверстиями. Избегайте горизонтальных участков длиной более 2 м – в них накапливается зола и сажа, снижая эффективность поддува. Для очистки системы предусмотрите ревизионные лючки через каждые 3 м или на каждом повороте.

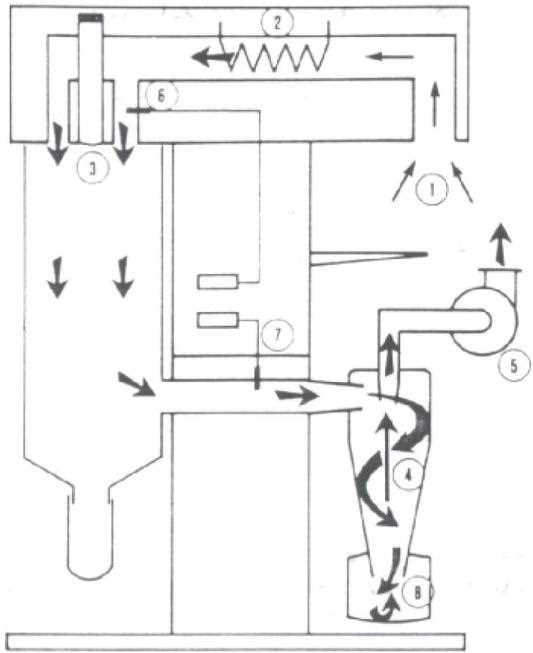

Проверьте герметичность соединений мыльным раствором при работающем вентиляторе: пузырьки укажут на утечки, которые нужно устранить до начала эксплуатации. Если горн работает на угле, установите перед воздуховодом циклонный пылеуловитель с фильтром из металлической сетки (ячейка 0,5 мм) – это продлит срок службы вентилятора и предотвратит засорение форсунок.

Проверка герметичности и испытание поддува

Герметичность поддува критически важна для стабильной работы горна: утечки воздуха снижают давление на 30–50%, что ведет к неравномерному нагреву и перерасходу топлива. Начните с визуального осмотра всех соединений – сварных швов, фланцев, мест крепления патрубков. Особое внимание уделите зонам стыка металлических деталей с гибкими элементами (например, резиновыми или силиконовыми шлангами): здесь чаще всего возникают микротрещины.

Для проверки используйте мыльный раствор (20 г хозяйственного мыла на 1 л воды) или специальный пенный индикатор. Нанесите состав кистью на все подозрительные участки при работающем вентиляторе или компрессоре с давлением 0,2–0,3 бар. Пузырьки укажут на утечки. Если дефект обнаружен в сварном шве, зачистите зону до металла и проварите повторно, используя электроды диаметром 2–2,5 мм для стали толщиной до 3 мм.

• При проверке гибких соединений (шлангов, муфт) создайте давление 0,5 бар и погрузите их в воду на 30 секунд. Выходящие пузырьки воздуха локализуют повреждения. Замените шланги с трещинами или расслоениями – ремонт временными средствами (изолента, герметики) снижает надежность системы.
• Для металлических воздуховодов диаметром свыше 100 мм используйте манометр: падение давления более 0,05 бар за 5 минут свидетельствует о негерметичности. Проверяйте участки поочередно, перекрывая их заглушками.

Испытание поддува под нагрузкой проводите после устранения всех утечек. Подключите вентилятор или меха к горну и замерьте скорость воздушного потока на выходе анемометром. Для горнов с фурмой диаметром 25–30 мм оптимальная скорость – 8–12 м/с. Если значение ниже, увеличьте обороты вентилятора или замените его на модель с большей производительностью (например, с 150 на 250 м³/ч).

Оцените равномерность распределения воздуха по фурме. Для этого зажгите горн и наблюдайте за цветом пламени: сине-желтое с равномерным свечением указывает на правильную работу поддува, красные или темные зоны – на недостаток кислорода в отдельных участках. В таком случае проверьте чистоту фурмы (удаление шлака и окалины) и угол наклона воздуховода – он должен составлять 15–20° к горизонтали для оптимального распределения потока.

При использовании мехов или ручного насоса проверьте герметичность клапанов и поршня. Налейте в корпус мехов воду и создайте давление: просачивание жидкости через сальники или клапаны требует замены уплотнений. Для кожаных мехов используйте жировую пропитку (смесь пчелиного воска и льняного масла в пропорции 1:3), нанося ее на поверхность тонким слоем и прогревая феном до впитывания.

Зафиксируйте результаты испытаний в журнале: дата, давление, обнаруженные дефекты, выполненные работы. Это позволит отслеживать износ системы и планировать профилактику. Для длительной эксплуатации раз в 3 месяца повторяйте проверку герметичности, особенно после механических воздействий (ударов, вибрации) или резких перепадов температур.
