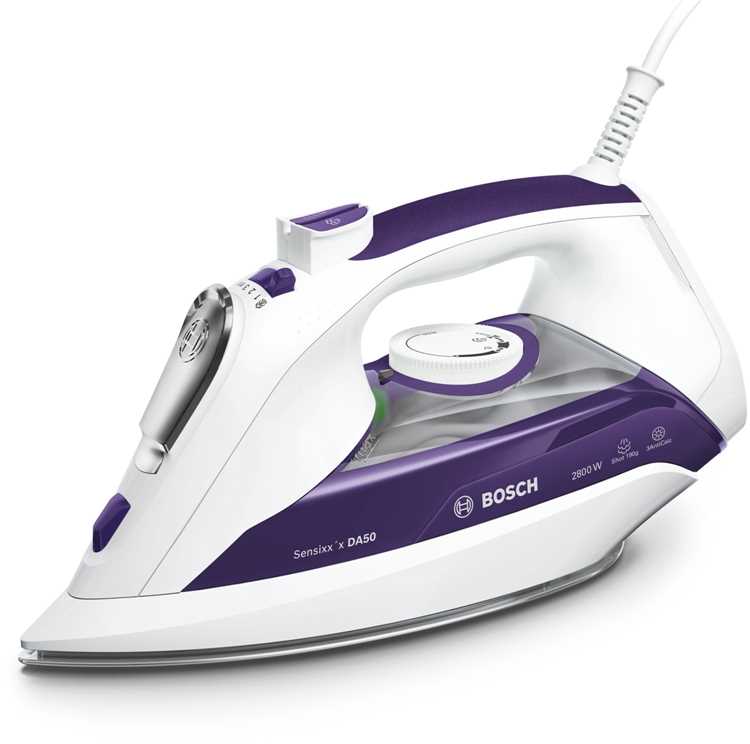

Утюг Bosch Sensixx X’DA50 (модель TDA503011R) – устройство с керамической подошвой EcoGlide и системой самоочистки Calc’nClean. Его конструкция включает 12 паровых отверстий, термостат с регулировкой до 200°C и резервуар объемом 300 мл. Перед разборкой отключите прибор от сети и дайте остыть не менее 30 минут – корпус сохраняет температуру до 60°C даже после выключения.
Основные узлы, требующие внимания: подошва с нагревательным элементом (крепится 4 винтами Torx T8), парогенератор (фиксируется защелками и одним винтом PH1), электронный блок управления (расположен под верхней крышкой, доступ через 2 винта PH2). Для демонтажа подошвы потребуется отсоединить термопредохранитель (расположен рядом с нагревательным элементом, маркировка KSD 250°C).
Инструменты: отвертки Torx T8/T9, PH1/PH2, пластиковые лопатки для защелок, мультиметр (для проверки сопротивления нагревателя – номинал 50–60 Ом). Избегайте чрезмерного усилия при снятии задней крышки – пластиковые защелки хрупкие, особенно в моделях старше 3 лет. При сборке обратите внимание на герметичность парогенератора: прокладка из силикона (артикул 0065030001) часто деформируется при повторной установке.
Распространенные ошибки: игнорирование последовательности отсоединения проводов (цветовая маркировка: красный – нагрев, синий – термостат, желто-зеленый – заземление), попытка снять подошву без отключения термопредохранителя, использование металлических инструментов для защелок (риск повреждения контактов). При замене нагревательного элемента проверьте целостность керамического покрытия – сколы приводят к неравномерному нагреву.
Необходимые инструменты и подготовка рабочего места
Для разборки утюга Bosch Sensixx X DA50 потребуется набор отвёрток с магнитными наконечниками: крестовая PH1 для винтов корпуса и плоская 2,5 мм для защёлок подошвы. Дополнительно пригодится прецизионная отвёртка T6 – она нужна для мелких винтов в районе терморегулятора. Без магнитных наконечников высок риск потери крепежа, особенно в труднодоступных местах.
Обязателен пластиковый монтажный шпатель или медиатор для гитары – металлические инструменты оставляют царапины на пластиковых защёлках. Для отсоединения шлейфов и клемм используйте антистатический пинцет с изолированными губками, чтобы избежать короткого замыкания на электронных компонентах.
Рабочую поверхность застелите антистатическим ковриком или листом плотного картона размером не менее 50×50 см. Это предотвратит повреждение подошвы утюга и защитит детали от статического электричества, способного вывести из строя микросхемы. Рядом разместите небольшую ёмкость с ячейками (например, коробку от конфет) для сортировки винтов по размеру и месту извлечения.
Подготовьте мультиметр с функцией прозвонки для проверки целостности нагревательного элемента и термопредохранителя. Перед началом работ отключите утюг от сети и дайте ему остыть не менее 30 минут – остаточное тепло может деформировать пластиковые детали при разборке. Если утюг использовался недавно, проверьте температуру подошвы инфракрасным термометром.
Для фиксации мелких деталей используйте силиконовые присоски диаметром 10–15 мм – они помогут удержать кнопки и пружинные механизмы при снятии панели управления. Изолента или малярный скотч пригодятся для временной фиксации отсоединённых проводов, чтобы они не мешали при дальнейшей разборке.
Освещение должно быть направленным: настольная лампа с регулируемой яркостью или налобный фонарь с холодным светом (4000–5000 К) позволят разглядеть мелкие защёлки и маркировку на плате. Избегайте работы при тусклом освещении – это увеличивает вероятность повреждения крепежа или пропуска трещин в корпусе.
Перед началом разборки сфотографируйте утюг с разных ракурсов, особенно места соединения шлейфов и расположение винтов. Используйте маркер на водной основе для нанесения меток на пластиковые детали, если они симметричны (например, левая и правая половины корпуса). Это упростит сборку и исключит ошибки при установке компонентов.
Снятие задней крышки и отсоединение сетевого шнура
Перед началом работ отключите утюг от сети и дайте ему остыть не менее 30 минут. Задняя крышка модели Bosch Sensixx X DA50 крепится двумя винтами под крестовую отвёртку PH1 и одним скрытым фиксатором в нижней части. Винты расположены симметрично на расстоянии 45 мм от верхнего края крышки – их легко обнаружить по углублениям в пластике. Третий фиксатор находится в пазу возле шнура питания: аккуратно подденьте крышку плоской отвёрткой шириной 5 мм, начиная с нижнего края, чтобы не повредить защёлку.
После откручивания винтов крышка снимается движением на себя с небольшим усилием. Если она не поддаётся, проверьте наличие дополнительных защёлок по бокам – в некоторых партиях встречаются недокументированные крепления на расстоянии 20 мм от нижнего края. Избегайте резких рывков: пластик корпуса хрупкий при температурных перепадах, особенно в зоне терморегулятора.
Сетевой шнур фиксируется в корпусе двумя способами: пластиковой скобой на 3 винтах и клеммной колодкой с зажимами. Сначала отсоедините провода от колодки, запомнив их расположение (фаза – коричневый, ноль – синий, заземление – жёлто-зелёный). Для этого ослабьте винты клемм отвёрткой PH0, удерживая провода пассатижами, чтобы не провернуть жилы. Затем открутите скобу, удерживающую шнур, – она расположена на расстоянии 15 мм от ввода кабеля.
При обратной сборке убедитесь, что шнур не пережат скобой: минимальный радиус изгиба провода должен составлять 25 мм, иначе возможен перелом жил. Проверьте состояние изоляции – трещины или оплавления указывают на необходимость замены кабеля. Клеммы затягивайте с усилием 0,5 Н·м: недостаточная затяжка приведёт к нагреву, избыточная – к срыву резьбы.
После отсоединения шнура осмотрите внутреннюю часть крышки на предмет следов перегрева или деформации. Тёмные пятна на пластике возле ввода кабеля свидетельствуют о нарушении контакта – в этом случае замените термостойкую прокладку толщиной 1 мм, идущую в комплекте с новым шнуром. При сборке совместите выступы на крышке с пазами корпуса до щелчка, иначе возможен перекос и повреждение проводки.
Демонтаж ручки и верхней части корпуса утюга
Перед началом работ отключите утюг от сети и дайте ему остыть не менее 30 минут. Подготовьте инструменты: крестовую отвертку PH1, плоскую отвертку шириной 3 мм, пинцет с тонкими губками и пластиковую лопатку для разъединения защелок. Расположите утюг подошвой вниз на ровной поверхности, застеленной мягкой тканью, чтобы избежать царапин.
Ручка утюга Bosch Sensixx X DA50 крепится на трех точках: два винта под заглушками в передней части и одна скрытая защелка в районе терморегулятора. Начните с удаления заглушек – подденьте их плоской отверткой, вставив лезвие в паз на нижней кромке. Заглушки хрупкие, не прилагайте чрезмерных усилий. Под ними обнаружатся винты с головкой PH1 – выкрутите их полностью.
- Первый винт расположен ближе к носику утюга, второй – у основания ручки.
- Не перепутайте винты местами: они отличаются длиной на 1,5 мм.
- Сохраните винты в отдельном контейнере, чтобы избежать потери.
После удаления винтов переверните утюг подошвой вверх. В области терморегулятора найдите пластиковый выступ – это защелка, фиксирующая ручку. Аккуратно надавите на нее пластиковой лопаткой, одновременно приподнимая заднюю часть ручки. Если защелка не поддается, проверьте, не осталось ли незамеченных винтов или клеевых соединений.
Отсоединив защелку, потяните ручку на себя, слегка покачивая из стороны в сторону. Внутри корпуса обнаружится шлейф, соединяющий кнопки управления с платой. Шлейф закреплен на разъеме с фиксатором – подденьте его пинцетом и осторожно извлеките коннектор. Не тяните за провода, только за пластиковую часть разъема.
Верхняя часть корпуса (крышка) удерживается четырьмя защелками: две по бокам, одна спереди и одна сзади. Начните с боковых защелок – вставьте пластиковую лопатку в щель между крышкой и подошвой на уровне середины утюга и аккуратно отожмите. После освобождения боковых защелок передняя и задняя откроются легче. Не прилагайте силу: при чрезмерном давлении пластик может треснуть.
- Проверьте наличие дополнительных винтов под крышкой – в некоторых моделях они скрыты под наклейками или резиновыми вставками.
- Если крышка не снимается, осмотрите корпус на предмет остаточных защелок или клеевых точек.
- При демонтаже крышки следите за положением парового клапана – он может выпасть при неосторожном движении.
После снятия крышки откроется доступ к внутренним компонентам: терморегулятору, нагревательному элементу и системе подачи пара. Зафиксируйте положение деталей на фото перед дальнейшим демонтажем – это упростит сборку. Особое внимание уделите резиновым прокладкам: они часто прилипают к корпусу и могут порваться при неаккуратном отделении.
Извлечение резервуара для воды и парогенератора
Перед началом работ отключите утюг от сети и дайте ему остыть не менее 30 минут. Резервуар и парогенератор расположены в верхней части корпуса, под пластиковой крышкой. Для доступа потребуется снять заднюю панель и отсоединить шлейфы датчиков.
Открутите два винта Torx T10, фиксирующих крышку резервуара. Винты находятся по бокам утюга, ближе к ручке. Используйте магнитную отвертку – винты мелкие и легко теряются. После этого аккуратно подденьте крышку плоской отверткой в зоне защелок, избегая сильного нажима, чтобы не повредить пластик.
- Отсоедините шланг подачи воды от резервуара, сжав фиксирующие зажимы пальцами.
- Проверьте состояние шланга на наличие трещин – при обнаружении дефектов замените его.
- Отключите разъем датчика уровня воды, расположенный на дне резервуара.
Резервуар крепится к корпусу на двух направляющих и одной защелке. Сдвиньте его вперед на 5–7 мм, затем потяните вверх. Если элемент не поддается, проверьте наличие скрытых винтов под декоративными заглушками в нижней части ручки. Не применяйте силу – пластиковые направляющие хрупкие.
Парогенератор находится под резервуаром и соединен с ним через силиконовую прокладку. Отсоедините его, открутив три винта Phillips PH1, удерживающих металлическую пластину. Обратите внимание на положение термопредохранителя – он крепится к парогенератору отдельным зажимом и легко отсоединяется.
- Снимите нагревательный элемент, потянув его вверх с усилием 2–3 кг.
- Осмотрите ТЭН на наличие накипи – при толщине слоя более 1 мм очистите лимонной кислотой (50 г на 1 л воды, кипячение 15 минут).
- Проверьте целостность силиконовой прокладки между резервуаром и парогенератором – при деформации замените.
При обратной сборке нанесите тонкий слой термостойкой смазки (например, Dow Corning 4) на резьбу винтов парогенератора. Это предотвратит прикипание и облегчит последующую разборку. Затягивайте винты крест-накрест с моментом 0,8–1 Н·м.
После установки резервуара убедитесь, что защелка надежно фиксирует его в корпусе. Подключите шланг подачи воды и датчик уровня, затем проверьте герметичность системы, залив 50 мл воды и включив режим «Пар». Течь устраняется подтяжкой соединений или заменой прокладок.
Отключение и снятие нагревательного элемента
Перед началом отсоедините утюг от сети и дайте ему остыть не менее 30 минут. Нагревательный элемент (ТЭН) в модели Bosch Sensixx X DA50 расположен под подошвой и закреплён тремя винтами с шестигранной головкой на 3 мм. Для доступа потребуется снять заднюю крышку и отсоединить термостат, предварительно запомнив расположение проводов.
Открутите винты крепления подошвы, используя отвёртку TORX T10. Два винта находятся у носика утюга, один – в центральной части. Аккуратно приподнимите подошву, избегая резких движений: ТЭН соединён с ней через термопасту, которая может затвердеть и удерживать детали.
Отсоедините провода питания ТЭНа, пометив их маркером или сфотографировав. В модели DA50 используются два силовых провода (фаза и ноль) и один заземляющий, подключённые к клеммам с обозначениями «L», «N» и «⏚». Ослабьте винты клемм плоской отвёрткой на 2,5 мм, не допуская повреждения изоляции.
Проверьте состояние термопредохранителя, расположенного рядом с ТЭНом. Если он перегорел (сопротивление бесконечно), замените его перед сборкой. Для проверки используйте мультиметр в режиме прозвонки: нормальное сопротивление предохранителя – 0 Ом.
Снимите ТЭН, потянув его вверх с усилием. Если элемент не поддаётся, прогрейте подошву феном до 60–70°C – термопаста размягчится. Избегайте использования металлических инструментов для поддевания: это может повредить алюминиевый корпус или нагревательную спираль.
Очистите посадочное место ТЭНа от остатков термопасты. Используйте безворсовую салфетку и изопропиловый спирт. Новая термопаста (например, Arctic MX-4) наносится тонким слоем в 0,5 мм – избыток ухудшит теплопередачу и приведёт к перегреву.
При установке нового ТЭНа совместите его крепёжные отверстия с резьбовыми втулками подошвы. Затягивайте винты по диагонали с моментом 1,2 Н·м, используя динамометрическую отвёртку. Перетяжка может деформировать корпус, недотяжка – вызвать вибрацию и шум при работе.
Подключите провода согласно маркировке, затянув клеммы с усилием 0,5 Н·м. Проверьте отсутствие короткого замыкания между фазой и корпусом мультиметром (сопротивление должно быть бесконечным). Соберите утюг в обратной последовательности, убедившись в герметичности соединений подошвы и задней крышки.
