Почему буксует сцепление на газели

Пробуксовка сцепления на Газели – распространённая проблема, которая проявляется при увеличении оборотов двигателя без соответствующего роста скорости. Чаще всего это происходит из-за износа фрикционных накладок ведомого диска, толщина которых в новом состоянии составляет 3,5–4 мм, а критическим считается износ до 0,5 мм. При достижении этого предела коэффициент трения падает, и диск начинает проскальзывать относительно маховика и нажимного диска.

Второй по частоте причиной становится замасливание поверхностей трения. Течь сальника коленвала или первичного вала коробки передач приводит к попаданию масла на диск сцепления. Даже небольшое количество смазки снижает сцепление на 30–50%, что особенно заметно при нагрузке. Проверка уровня масла в КПП и осмотр сальников должны проводиться каждые 10 000 км.

Неправильная регулировка свободного хода педали сцепления – ещё один фактор. На Газелях с механическим приводом нормальный зазор между выжимным подшипником и лепестками корзины должен составлять 3–4 мм. При уменьшении этого значения подшипник постоянно давит на корзину, снижая усилие прижима диска. Регулировка проводится вращением гайки на толкателе рабочего цилиндра.

Износ или поломка нажимного диска (корзины) также приводит к пробуксовке. Лепестки корзины теряют упругость, а поверхность прилегания становится неровной. В таких случаях диск не обеспечивает необходимого усилия прижима – 400–600 кгс для стандартной корзины Газели. Замена корзины требуется при обнаружении трещин, коробления или уменьшении высоты лепестков более чем на 1 мм.

Для диагностики пробуксовки достаточно провести тест: на включённой передаче затянуть ручник и плавно отпустить педаль сцепления. Если двигатель не глохнет при полностью отпущенной педали, сцепление буксует. Решение зависит от причины: замена диска, корзины или выжимного подшипника комплектом, устранение течи масла, регулировка привода. Использование неоригинальных запчастей часто приводит к повторному проявлению проблемы – срок службы деталей низкого качества в 2–3 раза меньше.

Как определить пробуксовку сцепления по характерным признакам

Второй симптом – специфический запах горелого фрикционного материала, напоминающий жженую бумагу или пластик. Он появляется из-за перегрева ведомого диска при проскальзывании. На Газели с пробегом более 80 000 км запах может возникать уже после 10–15 минут езды в городском режиме. Чтобы подтвердить диагноз, проведите тест: нажмите педаль сцепления до упора, заведите двигатель и включите 4-ю передачу. Медленно отпускайте педаль – если двигатель заглохнет сразу, сцепление исправно; если глохнет с задержкой или продолжает работать – диск изношен.

• Скрежет или вибрация при трогании с места – признак неравномерного износа накладок или деформации диска. На Газели с гидравлическим приводом сцепления это часто сопровождается «провалом» педали на 2–3 см после нажатия.
• Повышенный свободный ход педали (более 30 мм) при нормальном уровне жидкости в бачке – указывает на износ выжимного подшипника или корзины.
• Рывки при плавном отпускании педали на 1-й передаче – свидетельствуют о замасливании диска или короблении нажимного диска.

Для точной диагностики используйте стендовый тест: затяните ручник, включите 3-ю передачу и плавно отпускайте сцепление, одновременно добавляя газ. Если двигатель не глохнет при полностью отпущенной педали, а обороты стабильно держатся на уровне 1500–2000 – пробуксовка подтверждена. На Газели с механическим приводом сцепления дополнительно проверьте состояние троса: растяжение или повреждение оболочки увеличивает свободный ход и ускоряет износ диска.

Основные механические неисправности, вызывающие проскальзывание диска

Износ фрикционных накладок диска сцепления – основная причина пробуксовки. При остаточной толщине менее 1,5 мм (для Газели с двигателем УМЗ-4216) накладки теряют способность передавать крутящий момент. Проверка проводится штангенциркулем через смотровое окно картера сцепления или при демонтаже коробки передач. Замена диска требуется при обнаружении трещин, отслоений или неравномерного износа (разница более 0,3 мм между секторами). Параллельно осматривают маховик: при глубине канавок свыше 0,5 мм поверхность шлифуют или заменяют деталь.

Неисправность нажимного диска проявляется в деформации лепестков диафрагменной пружины или короблении рабочей поверхности. Допустимое биение поверхности – не более 0,15 мм (проверяется индикатором часового типа). При превышении значения диск подлежит замене. Также пробуксовку вызывает ослабление или поломка демпферных пружин ведомого диска: при вращении рукой диск должен плавно проворачиваться с усилием 5–8 Н·м. Заедание выжимного подшипника в направляющей втулке приводит к неполному отключению сцепления – проверяется визуально при снятом картере.

Влияние неправильной регулировки привода сцепления на его работу

Неправильная регулировка привода сцепления на Газели приводит к неполному выключению или неполному включению дисков. Свободный ход педали должен составлять 35–45 мм, измеренный от верхнего положения до момента начала сопротивления. Если этот параметр занижен, выжимной подшипник постоянно давит на лепестки корзины, вызывая их преждевременный износ и перегрев фрикционных накладок. При завышенном свободном ходе диск не полностью отходит от маховика, что ведет к пробуксовке даже при отпущенной педали.

На автомобилях с гидравлическим приводом (например, Газель Next) критически важен уровень жидкости в бачке и отсутствие воздуха в системе. При недостаточном ходе штока рабочего цилиндра (менее 18 мм) сцепление не выключается полностью, что проявляется в затрудненном переключении передач и скрежете синхронизаторов. Регулировка проводится изменением длины толкателя или прокачкой системы с заменой жидкости каждые 2 года.

Механический привод (тросовый) на старых моделях Газелей требует проверки натяжения каждые 10 000 км. Растяжение троса на 5–7 мм сверх нормы приводит к увеличению свободного хода педали до 60–70 мм, из-за чего диск не прижимается к маховику с нужным усилием. Результат – пробуксовка под нагрузкой, особенно при движении в гору или с грузом. Регулировка выполняется вращением гайки на кронштейне у коробки передач.

Износ выжимного подшипника ускоряется при неправильной регулировке: если шток рабочего цилиндра или трос отрегулированы с избыточным натягом, подшипник постоянно вращается под нагрузкой. Это вызывает его перегрев и разрушение за 15 000–20 000 км вместо положенных 80 000–100 000 км. Симптомы – гул при нажатии на педаль и вибрация в трансмиссии.

Корректная регулировка привода влияет на ресурс корзины сцепления. При недостаточном ходе педали лепестки корзины деформируются из-за постоянного контакта с подшипником, что приводит к неравномерному прижиму диска. На Газели с двигателем УМЗ-4216 это проявляется в рывках при трогании и нестабильной работе на холостых оборотах. Проверка проводится щупом: зазор между подшипником и лепестками должен быть 2–3 мм.

Неправильная регулировка также увеличивает нагрузку на вилку выключения сцепления. При чрезмерном ходе педали вилка упирается в ограничитель, что приводит к ее изгибу или поломке. На Газели с механическим приводом это частая причина отказа сцепления после 50 000 км пробега. Для диагностики достаточно осмотреть вилку на наличие трещин и измерить ее ход – он не должен превышать 25 мм.

Регулировку привода необходимо совмещать с проверкой состояния деталей: изношенные накладки диска или деформированные лепестки корзины не компенсируются даже идеальной настройкой. На Газели с пробегом свыше 150 000 км рекомендуется заменить весь комплект сцепления, так как частичный ремонт не устраняет первопричину пробуксовки.

Роль износа фрикционных накладок и способы их проверки

Фрикционные накладки ведомого диска сцепления Газели изготавливаются из композитных материалов на основе асбеста, кевлара или органических волокон. Их толщина в новом состоянии составляет 3,5–4,5 мм. Критический износ наступает при уменьшении толщины до 0,5 мм – на этом этапе коэффициент трения снижается на 40–60%, что приводит к пробуксовке даже при нормальном усилии прижатия.

Износ накладок ускоряется при нарушении температурного режима: превышение 250°C вызывает обугливание связующих смол, а при 350°C материал теряет до 80% прочности. На Газелях с бензиновыми двигателями ЗМЗ-405/406 это происходит чаще из-за агрессивного стиля вождения или буксировки прицепов массой свыше 1,5 тонны.

Проверка состояния накладок проводится без демонтажа коробки передач. Для этого потребуется:

• поднять автомобиль на подъемнике;
• снять нижний щиток картера сцепления;
• осмотреть ведомый диск через смотровое окно маховика.

Визуальные признаки предельного износа: трещины глубиной более 0,3 мм, отслоение материала от основы, отсутствие канавок глубиной 0,8–1,2 мм (предусмотрены для отвода продуктов износа).

Инструментальная проверка выполняется штангенциркулем с глубиномером. Замеры проводятся в трех точках по окружности диска с шагом 120°. Разница в толщине более 0,3 мм указывает на неравномерный износ, вызванный перекосом нажимного диска или деформацией маховика. В таких случаях требуется замена всего комплекта сцепления.

При эксплуатации Газели с изношенными накладками свыше 0,8 мм наблюдается:

• увеличение хода педали сцепления на 15–25 мм;
• запах горелого фрикционного материала при трогании;
• падение крутящего момента на 12–18% при разгоне с места.

Эти симптомы проявляются раньше на автомобилях с дизельными двигателями Cummins ISF2.8 из-за более высокого крутящего момента (270 Н·м против 210 Н·м у ЗМЗ-405).

Для продления ресурса накладок рекомендуется:

• избегать длительного удержания педали сцепления в нажатом состоянии (более 10 секунд);
• трогаться с первой передачи при частоте вращения коленвала не выше 1800 об/мин;
• проверять уровень жидкости в гидроприводе каждые 5000 км (падение уровня на 5 мм свидетельствует о нарушении герметичности системы).

Замена накладок отдельно от ведомого диска нецелесообразна – стоимость работ сопоставима с ценой нового диска (2800–3500 рублей), а надежность восстановленного узла ниже на 30–40%.

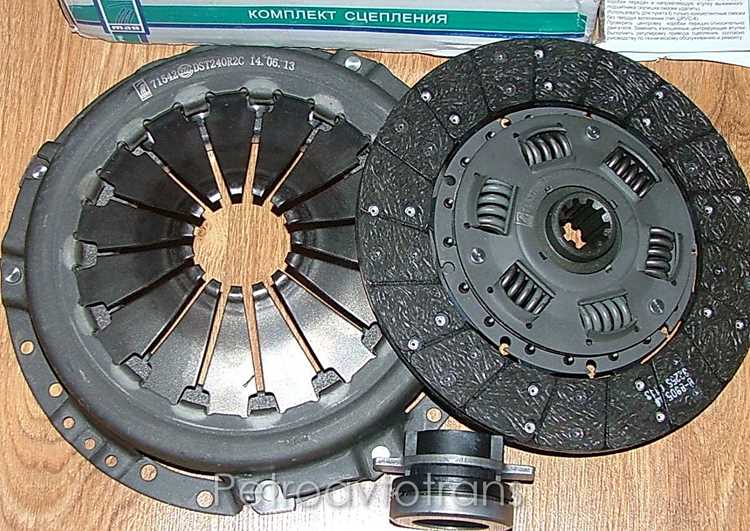

Замена или ремонт корзины сцепления: когда это необходимо

Корзина сцепления на Газели выдерживает пробег от 80 до 120 тыс. км при нормальной эксплуатации, но реальный ресурс зависит от условий работы. Критические признаки износа: проскальзывание диска при нагрузке, неравномерный износ лепестков диафрагменной пружины, трещины на опорном кольце или деформация кожуха. Если при визуальном осмотре обнаружены эти дефекты, корзину меняют целиком – ремонт экономически нецелесообразен.

Основные причины преждевременного выхода из строя:

• Частые перегрузки автомобиля (превышение допустимой массы на 30% сокращает срок службы на 40%).
• Агрессивный стиль вождения с резким бросанием педали сцепления.
• Попадание масла или антифриза на поверхность трения из-за течей сальников коленвала или первичного вала КПП.
• Неправильная регулировка свободного хода педали (должен составлять 35–45 мм для Газели Next).

Ремонт корзины оправдан только в двух случаях: замена отдельных заклепок крепления пружины (если они ослабли, но не деформированы) или восстановление посадочных мест под подшипник выжимного устройства. Для этого используют специальные ремонтные втулки с натягом 0,02–0,04 мм. Все остальные повреждения требуют замены узла.

При выборе новой корзины учитывают модель двигателя. Для ЗМЗ-405 и УМЗ-4216 подходят изделия с каталожными номерами 406.1601130-01 (оригинал) или аналоги от Sachs (3000 950 051), Valeo (826621). Для дизельных версий Cummins ISF2.8 используют усиленные корзины с увеличенным диаметром лепестков (например, Sachs 3000 950 052).

Процесс замены корзины на Газели занимает 4–6 часов и требует специнструмента: съемника для центровки диска, динамометрического ключа (момент затяжки болтов кожуха – 25–30 Н·м), оправки для выпрессовки подшипника. После установки обязательно проверяют биение рабочей поверхности – оно не должно превышать 0,15 мм. Превышение этого значения приводит к неравномерному износу диска и вибрациям.

Если пробуксовка сцепления сопровождается металлическим скрежетом при выжиме, проверяют состояние выжимного подшипника. На Газели Next он объединен с рабочим цилиндром (артикул 3302-1602510-10). При замене корзины подшипник меняют в 90% случаев – его ресурс сопоставим с ресурсом корзины, а стоимость не превышает 15% от цены комплекта сцепления.

После замены корзины проводят обкатку: первые 500 км избегают резких стартов и движения с полной загрузкой. Педаль сцепления должна иметь мягкий ход без провалов – жесткость указывает на неправильную регулировку или деформацию нового узла. Если через 1–2 тыс. км пробуксовка возобновляется, проверяют маховик на наличие задиров и биение (допустимое значение – до 0,1 мм).

Экономия на качестве корзины оборачивается повторным ремонтом через 10–15 тыс. км. Дешевые аналоги (например, китайские бренды) имеют лепестки из стали толщиной 2,5 мм вместо положенных 3,2 мм, что приводит к их быстрому износу и потере прижимного усилия. Для коммерческого транспорта рекомендуется использовать только оригинальные запчасти или проверенные аналоги от Sachs, Valeo, Luk.
