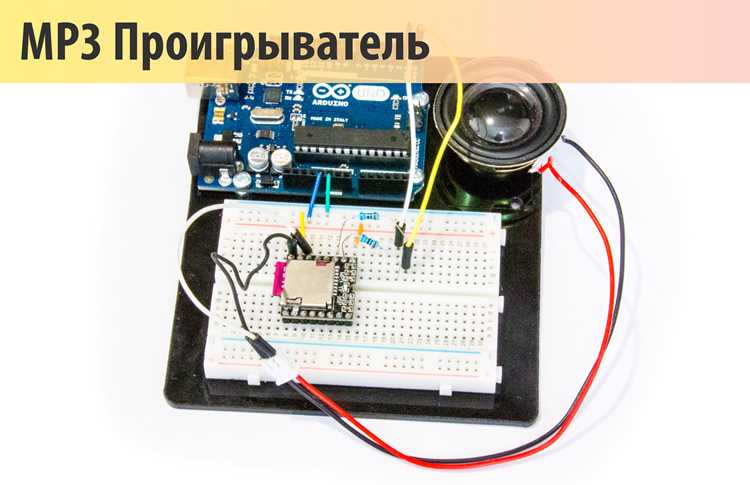

Mp3 модуль с usb как подключить

MP3-модули с USB-портом – компактные устройства для воспроизведения аудиофайлов без необходимости в микроконтроллерах высокой производительности. Типичные модели, такие как DFPlayer Mini, JQ6500 или WT5001, поддерживают форматы MP3, WAV и работают с флеш-накопителями объёмом до 32 ГБ (FAT32). Перед подключением проверьте совместимость модуля с вашим источником питания: большинство требуют 5 В при токе 100–500 мА, а превышение напряжения даже на 0,5 В может вывести чип из строя.

Для корректной работы модуля используйте USB-флешку с одним разделом и файловой системой FAT32. Имена аудиофайлов должны быть в формате 0001.mp3, 0002.mp3 и т. д. – это стандарт для большинства модулей. Избегайте кириллицы и пробелов в названиях: они могут вызвать ошибки воспроизведения. Если модуль не распознаёт файлы, отформатируйте накопитель с помощью SD Formatter или Rufus с параметром «FAT32 (Default)» и размером кластера 4096 байт.

Подключение к Arduino или другому микроконтроллеру выполняется через UART (TX/RX) или аппаратные пины. Для DFPlayer Mini используйте библиотеку DFRobotDFPlayerMini и подключите пины следующим образом: RX → TX Arduino, TX → RX Arduino (через резистор 1 кОм для защиты). Не подключайте модуль напрямую к 5 В Arduino без стабилизатора: броски напряжения при старте могут повредить чип. Для тестирования используйте команду myDFPlayer.play(1); – она запустит первый файл на флешке.

Подключение MP3 модуля с USB: пошаговая инструкция

Выберите MP3 модуль с поддержкой USB, например, DFPlayer Mini или YX5300. Проверьте наличие распиновки: VCC (5V), GND, RX, TX и USB-разъем. Для DFPlayer Mini потребуется microSD-карта с аудиофайлами в формате MP3 (имена файлов – 0001.mp3, 0002.mp3 и т.д.), даже если используется USB. Подключите модуль к Arduino через UART: RX модуля к TX Arduino (пин 11), TX модуля к RX Arduino (пин 10). Используйте резисторы 1 кОм на линиях RX/TX для стабильности.

Запитайте модуль от внешнего источника 5V/1A – USB-порт Arduino может не обеспечить достаточный ток. Подключите динамик к выходам SPK_1 и SPK_2 через усилитель PAM8403, если мощность модуля ниже 3 Вт. Для управления воспроизведением используйте библиотеку DFRobotDFPlayerMini (для DFPlayer) или SoftwareSerial. Пример кода инициализации: DFPlayerMini_Fast myMP3; myMP3.begin(Serial1); myMP3.volume(20);. Проверьте соединения мультиметром перед подачей питания – короткое замыкание выведет модуль из строя.

Подключите USB-флешку с аудиофайлами в корневой папке (формат FAT32). Запустите тестовый скетч: myMP3.play(1); для воспроизведения первого трека. Если звук отсутствует, проверьте: правильность распиновки, наличие заземления, формат файлов (битрейт не выше 320 Кбит/с). Для YX5300 используйте команды AT-протокола: AT+PLAY=1. При сбоях обновите прошивку модуля через программатор CH340.

Выбор совместимого MP3 модуля с поддержкой USB

Обратите внимание на тип USB-порта. Модули с USB-A (например, WT2003S) подключаются напрямую к флеш-накопителям, но занимают больше места. Варианты с micro-USB (как у YX5300) компактнее, но требуют переходников для стандартных флешек. Если планируется работа с внешними дисками, выбирайте модули с поддержкой USB Host – например, CH376S в связке с VS1053, который обеспечивает чтение файловой системы FAT32 и NTFS.

Для проектов с высокими требованиями к качеству звука критична битрейтная поддержка. Модули на базе VS1053 воспроизводят MP3 до 320 Кбит/с и WAV до 16 бит/48 кГц, тогда как DFPlayer Mini ограничен 192 Кбит/с и 16 бит/44,1 кГц. Если нужен объемный звук, ищите модули с I2S-выходом (например, MAX98357A в связке с VS1053) – это позволит подключить внешний ЦАП или усилитель. Для монофонических решений (например, голосовые уведомления) достаточно DFPlayer Mini.

Проверьте наличие дополнительных функций. Модули с FM-радио (WT2003S) или Bluetooth (YX5300-16S) расширяют возможности, но увеличивают стоимость. Если требуется только USB, избегайте избыточных опций – это снизит цену и упростит прошивку. Обратите внимание на документацию: модули с открытыми библиотеками (DFPlayer Mini, VS1053) проще интегрировать, чем проприетарные решения вроде JQ6500, где часто отсутствует официальная поддержка.

При покупке учитывайте физические параметры. Модули с USB-A (WT2003S) имеют габариты 40×30 мм, тогда как DFPlayer Mini – всего 20×20 мм. Если пространство ограничено, выбирайте компактные варианты или модули с разъемами для внешнего USB-порта. Также проверьте рабочее напряжение: большинство модулей работают от 5В, но некоторые (например, VS1053) требуют отдельного питания для аналоговой части (3,3В). Для автономных устройств критичен ток покоя – у DFPlayer Mini он составляет 10 мА, у WT2003S – до 50 мА.

Необходимые инструменты и компоненты для подключения

Для интеграции MP3-модуля с USB потребуется базовый набор инструментов и компонентов, адаптированный под специфику выбранного модуля. Основные элементы:

• MP3-модуль с USB-портом – например, DFPlayer Mini, WT2003S или JQ8400. Проверьте наличие поддержки USB-хоста, если планируется работа с флеш-накопителями напрямую.
• Микроконтроллер – Arduino Uno/Nano, ESP32 или STM32. Для DFPlayer Mini достаточно 3.3–5 В логики, ESP32 потребует резисторов на линиях TX/RX из-за 3.3 В уровня.
• USB-флеш-накопитель – форматированный в FAT32, объёмом до 32 ГБ. Избегайте моделей с высоким энергопотреблением (максимум 100 мА).
• Пассивные компоненты – резисторы 1 кОм (для согласования уровней), конденсаторы 100 мкФ (фильтрация питания), диоды Шоттки (защита от обратного тока).

Инструменты для монтажа и отладки:

1. Паяльная станция с тонким жалом (0.5 мм) и припоем 60/40. Для SMD-модулей используйте флюс без очистки.
2. Мультиметр с режимом проверки напряжения и целостности цепей. Измеряйте ток потребления модуля – превышение 200 мА указывает на неисправность.
3. USB-TTL конвертер (CP2102, CH340) для прошивки модулей с UART-интерфейсом. Подключайте RX-TX перекрёстно.
4. Кабели и разъёмы – провода AWG24–28 для сигнальных линий, USB-кабель типа A-B для подключения к ПК при отладке.

Дополнительные компоненты зависят от схемы подключения. Для автономной работы без микроконтроллера понадобится кнопочный модуль (например, KY-040) или ИК-приёмник (VS1838B) для управления воспроизведением. При использовании динамиков – усилитель на базе PAM8403 (2×3 Вт) или TDA2030 (для мощных систем). Питание: литий-ионный аккумулятор 3.7 В с модулем зарядки TP4056 или блок питания 5 В/2 А с низким уровнем пульсаций (≤50 мВ).

Подготовка USB-накопителя и форматирование файлов

Отформатируйте накопитель в FAT32 с размером кластера 4096 байт. Используйте встроенные инструменты Windows: в «Управлении дисками» выберите флешку, удалите все разделы, затем создайте новый с файловой системой FAT32 и размером кластера по умолчанию. На macOS или Linux выполните команду sudo mkfs.vfat -F 32 -s 8 /dev/sdX1, где sdX1 – идентификатор накопителя.

Избегайте использования утилит сторонних производителей для форматирования – они могут записывать служебные данные, несовместимые с MP3-модулем. Если накопитель ранее использовался в других устройствах, удалите все скрытые файлы и папки, включая System Volume Information и .Trashes, через командную строку: del /s /q /f *.* в Windows или rm -rf .* в Linux/macOS.

Структура папок должна быть плоской: все MP3-файлы размещайте в корневом каталоге или в одной папке первого уровня. Глубокая вложенность (например, /music/2024/album/track.mp3) часто не распознаётся модулями. Имена файлов ограничивайте латиницей, цифрами и символами _- – кириллица и пробелы могут вызвать ошибки воспроизведения.

Конвертируйте аудиофайлы в формат MP3 с битрейтом 128–320 кбит/с и частотой дискретизации 44,1 кГц. Модули редко поддерживают другие форматы (WAV, FLAC, AAC), а нестандартные параметры (например, 48 кГц) могут привести к искажениям или отсутствию звука. Используйте программы вроде Audacity или FFmpeg: ffmpeg -i input.wav -codec:a libmp3lame -q:a 2 output.mp3.

Проверьте файлы на целостность после копирования. Ошибки в данных могут вызвать зависание модуля или пропуск треков. В Windows выполните chkdsk X: /f (где X – буква диска), на Linux – fsck.vfat /dev/sdX1. Для тестирования воспроизведения подключите флешку к модулю и запустите треки вручную – автоматические плейлисты часто работают нестабильно.

Избегайте использования флешек с аппаратным шифрованием или защитой от записи. Модули не поддерживают такие функции, и накопитель может не определяться. Если флешка перестала распознаваться, попробуйте другой порт USB на модуле или замените кабель – некоторые устройства чувствительны к качеству подключения.

Для ускорения инициализации ограничьте количество файлов на накопителе до 500–1000. Модули с маломощными контроллерами могут долго сканировать библиотеку, особенно если файлы имеют длинные имена или содержат метаданные (ID3-теги). Удалите ненужные теги через программы вроде Mp3tag или командой eyeD3 --remove-all input.mp3.

Схема подключения модуля к источнику питания и динамикам

Для подключения динамиков используйте выходы «SPK+» и «SPK-» на модуле. Мощность большинства модулей ограничена 3 Вт на канал, поэтому выбирайте динамики с сопротивлением 4–8 Ом и мощностью до 5 Вт. Превышение этих параметров приведёт к искажениям или перегреву усилителя. Если требуется подключить более мощные колонки, используйте внешний усилитель между модулем и динамиками, соединив его с линейным выходом «AUX» или «LINE OUT».

• Не подключайте динамики напрямую к выходам «AUX» – это аналоговый сигнал низкого уровня, требующий усиления.
• При использовании стереодинамиков соблюдайте фазировку: «+» динамика к «SPK+», «-» к «SPK-«.
• Для монофонического звука соедините оба канала параллельно, но следите за суммарной нагрузкой.

При питании от аккумулятора используйте литий-ионные элементы с номинальным напряжением 3,7 В и повышающий модуль до 5 В. Убедитесь, что аккумулятор обеспечивает ток не менее 1 А в пике. Для автомобильных систем подойдёт стабилизатор напряжения на 5 В, подключённый к бортовой сети 12 В, но учтите, что пусковые токи стартера могут вызывать кратковременные просадки – используйте конденсатор ёмкостью 1000 мкФ параллельно питанию модуля.

Заземление играет ключевую роль в снижении помех. Соедините «GND» модуля, источника питания и динамиков в одной точке, избегая петель заземления. Если при воспроизведении слышен фоновый шум, добавьте ферритовый фильтр на кабель питания или используйте экранированные провода для аудиосигналов. При подключении к компьютеру через USB отключите питание модуля от внешнего источника – USB-порты обеспечивают достаточное напряжение, но ток ограничен 500 мА, что может быть недостаточно для громкого звука.

Для проверки схемы подайте питание и воспроизведите тестовый аудиофайл. Если звук отсутствует, последовательно проверьте:

1. Сопротивление динамиков – не менее 4 Ом.
2. Целостность проводов и контактов.
3. Наличие сигнала на выходах «SPK+» и «SPK-» осциллографом или мультиметром в режиме переменного напряжения.

При обнаружении неисправностей замените провода или модуль – ремонт встроенного усилителя экономически нецелесообразен.

Настройка параметров воспроизведения через кнопки или пульт

Большинство MP3-модулей с USB поддерживают управление через физические кнопки на корпусе или инфракрасный пульт. Стандартный набор команд включает регулировку громкости (±), переключение треков (<<, >>), паузу/воспроизведение и выбор режима повторения. Перед настройкой сверьтесь с документацией модуля: например, у DFPlayer Mini кнопка «MODE» переключает режимы между папками, одиночным треком и случайным воспроизведением, а у WT5001-28S аналогичная функция активируется комбинацией «PLAY + NEXT».

Для настройки громкости используйте кнопки «VOL+» и «VOL-» – шаг регулировки обычно составляет 5–10% от максимального уровня. На некоторых модулях (например, JQ6500) громкость можно задать программно через UART-команды, но физические кнопки позволяют корректировать уровень на лету без перепрошивки. Если звук искажается на высокой громкости, снизьте её до 70–80% от максимума – это предотвратит перегрузку усилителя.

Переключение треков осуществляется кнопками «PREV» и «NEXT». На модулях с поддержкой папок (как YX5300) сначала выберите папку кнопкой «FOLDER», затем перемещайтесь по трекам. Учтите, что некоторые модули (например, MH2024K-24SS) требуют удержания кнопки «NEXT» более 2 секунд для быстрой прокрутки. Если треки воспроизводятся не по порядку, проверьте сортировку файлов на USB-накопителе – модули читают их по алфавиту, а не по дате создания.

Режим повторения настраивается через комбинации кнопок. На DFPlayer Mini удержание «PLAY» 3 секунды включает повтор текущего трека, а двойное нажатие «MODE» активирует случайный порядок. У WT5001-28S режим «Repeat All» запускается последовательным нажатием «PLAY» и «PREV». Если модуль не реагирует на команды, сбросьте его к заводским настройкам – обычно это делается удержанием кнопки «RESET» 5 секунд или подачей питания при нажатой «PLAY».

Пульт дистанционного управления требует предварительной привязки. Вставьте батарейку в пульт, направьте его на ИК-приёмник модуля и удерживайте кнопку «SET» (или аналогичную) 5–10 секунд – индикатор на модуле должен мигнуть. После привязки проверьте все кнопки: на некоторых пультах (например, от модуля XY-K4) кнопки «1–6» переключают папки, а «CH+» и «CH-» регулируют эквалайзер. Если пульт не работает, замените батарейку или проверьте совместимость протокола – модули часто поддерживают только NEC или RC-5.

Для точной настройки эквалайзера используйте комбинации кнопок или пульт. На JQ6500 кнопка «EQ» переключает предустановленные режимы (Pop, Rock, Jazz, Classic, Bass), а на YX5300 аналогичная функция активируется удержанием «VOL+». Если модуль не поддерживает эквалайзер аппаратно, скорректируйте частотную характеристику внешним усилителем или программно – например, через аудиоредактор перед записью файлов на USB.

При проблемах с управлением проверьте контакты кнопок и ИК-приёмника. Окисление или плохой контакт могут вызывать ложные срабатывания. Для диагностики подключите модуль к компьютеру через UART и мониторьте команды: например, DFPlayer Mini отправляет коды ошибок (0x40 – файл не найден, 0x41 – сбой SD-карты). Если кнопки работают нестабильно, замените их или добавьте подтягивающие резисторы на 10 кОм к линиям управления.
