Какой жиклер куда ставить солекс

Карбюратор Солекс – один из самых распространенных агрегатов на отечественных автомобилях с двигателями объемом от 1,3 до 1,8 литра. Правильный подбор и установка жиклеров напрямую влияют на расход топлива, динамику разгона и стабильность работы мотора. Ошибки в выборе калибровки приводят к переобогащению или обеднению смеси, что вызывает провалы при разгоне, повышенный расход или даже детонацию.

Жиклеры в карбюраторе Солекс делятся на топливные и воздушные. Первые регулируют количество бензина, поступающего в эмульсионные колодцы, вторые – воздуха, смешивающегося с топливом. Стандартные заводские жиклеры рассчитаны на усредненные условия эксплуатации, но при изменении климата, качества топлива или тюнинге двигателя их параметры требуют корректировки. Например, для двигателя 1,5 л с объемом 21083 оптимальными считаются топливные жиклеры 95–97,5 в первой камере и 97,5–100 во второй, но при установке спортивного распредвала или увеличении степени сжатия эти значения могут смещаться на 5–10 единиц.

Перед установкой жиклеров необходимо проверить состояние карбюратора: чистоту каналов, герметичность прокладок и работу ускорительного насоса. Забитые каналы или изношенные уплотнения сведут на нет все усилия по подбору калибровки. Для точной настройки потребуются набор жиклеров с разными диаметрами (от 80 до 120 для топливных, от 140 до 200 для воздушных), штангенциркуль или микрометр для проверки диаметра, а также тахометр и газоанализатор для контроля состава смеси. Без этих инструментов настройка превратится в угадывание.

Установка жиклеров начинается с демонтажа карбюратора и его разборки. Топливные жиклеры расположены в нижней части поплавковой камеры, воздушные – в верхней части эмульсионных трубок. Важно не перепутать их местами: топливные жиклеры маркируются цифрами (например, 95), воздушные – буквами и цифрами (например, ZD 150). При замене жиклеров рекомендуется использовать специальный ключ или пинцет, чтобы не повредить резьбу. После установки новых элементов карбюратор собирается, регулируется уровень топлива в поплавковой камере (должен быть 23–25 мм от края камеры до поверхности бензина) и проверяется работа на холостом ходу.

Первичная настройка проводится на прогретом двигателе. Винтом качества смеси выставляется максимально возможная частота вращения коленвала, затем винтом количества она снижается до 800–900 об/мин. Если двигатель работает неустойчиво или глохнет, необходимо скорректировать размеры жиклеров. Для обеднения смеси увеличивают диаметр воздушного жиклера или уменьшают топливного, для обогащения – наоборот. Критерием правильной настройки служит ровная работа мотора без провалов и черного дыма из выхлопной трубы при резком открытии дросселя.

Какие инструменты и материалы нужны для замены жиклеров

Для точной и безопасной замены жиклеров на карбюраторе Солекс потребуется минимальный, но строго специализированный набор инструментов. Основной – набор отвёрток с плоским шлицем шириной 3,0–4,5 мм, так как винты крепления крышки карбюратора и жиклеров имеют узкие пазы. Дополнительно понадобится ключ на 13 мм для снятия топливных шлангов и торцевой ключ на 8 мм для демонтажа корпуса воздушного фильтра. Избегайте использования разводных ключей – они могут сорвать грани штуцеров.

Жиклеры извлекаются и устанавливаются с помощью специального съёмника – металлического прутка с резьбовым наконечником М5 или М6, в зависимости от модели карбюратора. Альтернативой может служить тонкостенный торцевой ключ на 7 мм, но только если жиклер не прикипел. Для прочистки каналов используйте медную проволоку диаметром 0,3–0,5 мм – стальная может повредить калиброванные отверстия.

• Расходные материалы:
  • Новые жиклеры (маркировка по каталогу: например, 97,5/155 для Солекс 21083)
  • Прокладка крышки карбюратора (арт. 2108-1107010-10)
  • Бензостойкий герметик (например, ABRO Grey 999)
  • Чистая ветошь без ворса

Для контроля пропускной способности жиклеров пригодится мерный стакан с ценой деления 0,1 мл и секундомер. Если планируется регулировка уровня топлива в поплавковой камере, подготовьте штангенциркуль с глубиномером и калиброванную проволоку 1,5 мм для проверки положения поплавков. Без этих инструментов невозможно выставить зазор в 2,0±0,2 мм, критичный для стабильной работы.

Рабочее место должно быть оборудовано магнитной подставкой для мелких деталей – жиклеры легко теряются из-за малых размеров. Освещение обеспечивайте направленным светодиодным фонарём с температурой 4000–5000 К, чтобы различать маркировку на латунных корпусах. Избегайте работы на открытом воздухе – пыль и влага мгновенно загрязняют внутренние полости карбюратора.

Для финальной проверки герметичности соединений используйте вакуумный насос с манометром (диапазон 0–0,5 бар) или мыльный раствор. При отсутствии насоса допустимо подать давление воздуха через топливный шланг, но не более 0,3 атм – превышение может повредить мембраны ускорительного насоса. Храните снятые жиклеры в пластиковых контейнерах с силикагелем, чтобы предотвратить окисление.

Как снять карбюратор Солекс с двигателя без повреждений

Перед началом работ сбрось давление в топливной системе: отсоедини шланг подачи бензина от карбюратора и подставь под него емкость. Запусти двигатель на 10–15 секунд, чтобы остатки топлива выработались. Отключи аккумулятор, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электрическими разъемами.

Отсоедини все подключенные к карбюратору элементы: вакуумные шланги (отметь их расположение маркером), тросы привода дроссельной и воздушной заслонок, электрические провода от клапана холостого хода и датчика положения дросселя. Для шлангов используй плоскогубцы с узкими губками, чтобы не повредить патрубки. Тросы снимай, предварительно ослабив регулировочные гайки на кронштейнах.

Открути четыре гайки крепления карбюратора к впускному коллектору ключом на 13 мм. Если гайки прикипели, нанеси на резьбу проникающую смазку (WD-40 или аналог) и выжди 5–10 минут. При снятии поддерживай карбюратор снизу, чтобы избежать деформации фланца – даже небольшой перекос может нарушить герметичность при последующей установке.

После демонтажа закрой отверстие впускного коллектора чистой ветошью или заглушкой, чтобы предотвратить попадание грязи и посторонних предметов. Проверь состояние прокладки под карбюратором: если она повреждена или деформирована, замени ее на новую (артикул для Солекс – 2108-1107010-10). Храни снятый карбюратор в вертикальном положении, избегая ударов по корпусу и рычагам привода.

Пошаговая инструкция по демонтажу и установке жиклеров

Перед началом работ подготовьте инструменты: отвёртку с плоским шлицем (3–4 мм), пинцет с тонкими губками, чистую ветошь и ёмкость для мелких деталей. Отсоедините воздушный фильтр и топливные шланги, предварительно пережав их во избежание утечки бензина. Снимите верхнюю крышку карбюратора Солекс, открутив 5 винтов крепления – действуйте аккуратно, чтобы не повредить прокладку.

Жиклеры расположены в двух основных зонах: в эмульсионных колодцах (главные топливные) и в крышке карбюратора (воздушные). Для демонтажа топливных жиклеров используйте отвёртку, вставляя её в шлиц и поворачивая против часовой стрелки. Воздушные жиклеры выкручиваются пинцетом за выступающую часть – не прилагайте чрезмерных усилий, чтобы не сорвать резьбу. Промаркируйте каждый жиклер с указанием места установки (например, «ГТЖ 1 камера»).

Очистите снятые жиклеры от отложений, используя бензин или специальный очиститель для карбюраторов. Продуйте каналы сжатым воздухом, избегая механической чистки проволокой – это может изменить калибровку отверстий. Проверьте состояние уплотнительных колец на жиклерах: при наличии трещин или деформации замените их новыми (артикул 2108-1107010 для Солекс).

Установку новых жиклеров начинайте с топливных. Вверните их в эмульсионные колодцы до упора, затем затяните с моментом 1,5–2 Н·м – превышение приведёт к деформации корпуса. Воздушные жиклеры устанавливайте в крышку карбюратора, совмещая метки на корпусе с отверстиями. Перед окончательной сборкой проверьте соответствие маркировки жиклеров рекомендациям для вашего двигателя (например, для ВАЗ 21083: ГТЖ 97,5, воздушный 165).

После сборки карбюратора отрегулируйте уровень топлива в поплавковой камере: расстояние от поверхности бензина до плоскости разъёма должно составлять 23–25 мм. Запустите двигатель и дайте ему прогреться до рабочей температуры. Проверьте работу на холостом ходу и при частичных нагрузках – при необходимости скорректируйте состав смеси винтами качества и количества. Если наблюдается провал при резком открытии дросселя, замените ускорительный насос на жиклер с большим сечением (например, 40 вместо 35).

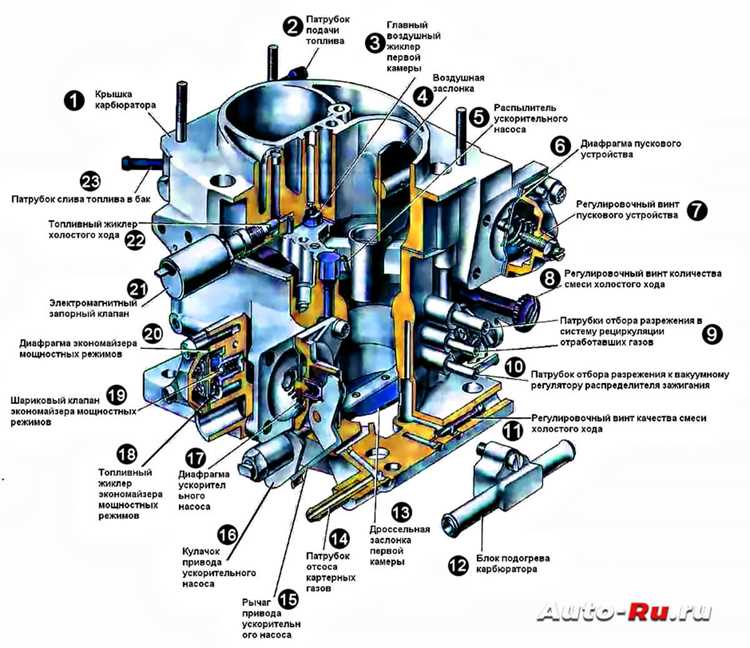

Как подобрать оптимальные размеры жиклеров для разных режимов работы

Размеры жиклеров напрямую влияют на состав топливовоздушной смеси, определяя динамику и экономичность двигателя. Для карбюратора Солекс базовые параметры зависят от объема двигателя: на 1,5–1,6 л оптимальны главные топливные жиклеры (ГТЖ) 95–105 для первой камеры и 95–100 для второй, воздушные (ГВЖ) – 150–165 и 135–150 соответственно. При увеличении объема до 1,8–2,0 л ГТЖ первой камеры смещаются в диапазон 105–115, второй – 100–110, ГВЖ остаются близкими к исходным. Эти значения корректируются с учетом условий эксплуатации: городской цикл требует обогащения смеси на 5–10%, трасса – обеднения на 3–7%.

Для режима холостого хода критичен жиклер холостого хода (ЖХХ) и эмульсионный жиклер (ЭЖ). Стандартные размеры ЖХХ – 40–45 для двигателей до 1,6 л и 45–50 для 1,8–2,0 л. ЭЖ подбирается по принципу: чем больше диаметр, тем беднее смесь. Настройка ведется по оборотам: при 800–900 об/мин смесь должна быть слегка обогащенной (CO 1,0–1,5%), при 900–1000 об/мин – стехиометрической (CO 0,5–1,0%). Если двигатель глохнет при сбросе газа, уменьшают ЖХХ на 2–3 единицы или увеличивают ЭЖ на 5–10%.

• Режим частичных нагрузок (20–70% открытия дросселя):
  • ГТЖ первой камеры: 95–105 (1,5–1,6 л) / 105–115 (1,8–2,0 л).
  • ГВЖ первой камеры: 150–165 (для всех объемов).
  • Ускорительный насос: жиклер 35–40 для плавного разгона, 45–50 – для резкого.
• Режим полной нагрузки (70–100% открытия):
  • ГТЖ второй камеры: 95–100 (1,5–1,6 л) / 100–110 (1,8–2,0 л).
  • ГВЖ второй камеры: 135–150 (для всех объемов).
  • Эконостат: жиклер 60–70 для двигателей с объемом свыше 1,8 л.

Практический подбор начинают с заводских значений, фиксируя изменения в поведении двигателя. Если при разгоне ощущаются «провалы», увеличивают ГТЖ первой камеры на 5 единиц или уменьшают ГВЖ на 10. При детонации на высоких оборотах смесь обедняют, снижая ГТЖ второй камеры на 3–5 единиц. Для точной настройки используют газоанализатор: оптимальное соотношение λ = 0,95–1,05 на частичных нагрузках и λ = 0,85–0,95 на полной мощности. Замеры проводят при стабильной температуре двигателя (85–95°C) и прогретом карбюраторе.

Типичные ошибки при установке и способы их избежать

Первая и самая распространенная ошибка – установка жиклеров без предварительной проверки их маркировки. На Солексе используются жиклеры с обозначениями в сотых долях миллиметра (например, 107,5), но многие путают их с размерами в тысячных (1,07 мм). Неверный подбор приводит к переобогащению или обеднению смеси, что вызывает детонацию или потерю мощности. Всегда сверяйтесь с таблицей рекомендуемых значений для вашего двигателя и условий эксплуатации.

Неправильная ориентация жиклеров при установке – вторая по частоте проблема. Главные топливные жиклеры (ГТЖ) и воздушные жиклеры (ГВЖ) имеют строгое положение: ГТЖ устанавливается в эмульсионную трубку, а ГВЖ – в верхнюю часть колодца. Перепутав их местами, вы нарушите эмульсирование топлива, что приведет к нестабильной работе на холостом ходу и провалам при разгоне. Перед установкой проверьте направление каналов и наличие уплотнительных колец.

Игнорирование состояния уплотнений – критическая ошибка, которая сводит на нет все усилия по настройке. Даже микроскопические зазоры между жиклером и корпусом карбюратора вызывают подсос воздуха, искажая состав смеси. Заменяйте резиновые уплотнительные кольца при каждой разборке, а перед установкой смазывайте их тонким слоем моторного масла. Для проверки герметичности используйте вакуумный тестер или мыльный раствор.

Многие устанавливают жиклеры «на глаз», не учитывая реальные параметры двигателя. Ниже приведена таблица базовых значений для Солекса 21083 в зависимости от объема двигателя и типа топлива:

Еще одна ошибка – затяжка жиклеров с чрезмерным усилием. Пластиковые или латунные корпуса легко деформируются, что приводит к изменению пропускной способности. Затягивайте жиклеры динамометрическим ключом с моментом 1,5–2 Н·м. Если ключа нет, используйте отвертку с ограничителем усилия или затягивайте до упора, а затем ослабьте на 1/8 оборота.

После установки жиклеров обязательно проверяйте уровень топлива в поплавковой камере. Даже идеально подобранные жиклеры не обеспечат стабильную работу, если уровень отклоняется от нормы (7,5–8 мм от верхней кромки камеры). Регулируйте положение поплавка с помощью шаблона или штангенциркуля, а не «на слух». Неправильный уровень приводит к переливам или обеднению смеси на высоких оборотах.
