Сигнализация StarLine A91 – одна из самых распространённых моделей с двухсторонней связью, поддерживающая диалоговый код, автозапуск и защиту от сканирования. Однако заводские настройки не всегда оптимальны: например, стандартный радиус действия брелока в 800 метров может сокращаться до 200–300 метров в городских условиях из-за помех. В этой инструкции разберём, как перенастроить систему под конкретные задачи, избежав типичных ошибок.
Первый шаг – проверка совместимости. Модель А91 работает с большинством автомобилей 2000–2015 годов выпуска, но для корректной работы автозапуска на машинах с механической коробкой передач потребуется обходчик иммобилайзера (например, StarLine BP-03). Без него система не сможет завести двигатель дистанционно. Также убедитесь, что центральный замок подключён к CAN-шине или аналоговым проводам – это влияет на выбор алгоритма программирования.
Основные параметры настраиваются через сервисный режим (кнопка Valet). Для входа удерживайте её 3 секунды при включённом зажигании. В меню доступны 32 функции, но критически важны первые 10: время работы автозапуска (по умолчанию 10 минут, рекомендуется 5–7 для экономии топлива), чувствительность датчика удара (уровни 1–8, оптимально 3–4) и режим работы брелока (с вибрацией или без). Неправильная настройка функции 11 («Тип двигателя») может привести к сбоям при автозапуске дизельных моторов.
Для продвинутых пользователей полезно знать о скрытых возможностях. Например, функция 21 позволяет включить «Турботаймер» – задержку выключения двигателя на 1–3 минуты для охлаждения турбины. Активация функции 28 («Антиограбление») блокирует двигатель при попытке угона, но требует дополнительного реле. Ошибки при программировании этих опций часто приводят к ложным срабатываниям или отказу системы.
Подготовка автомобиля и комплекта сигнализации перед установкой

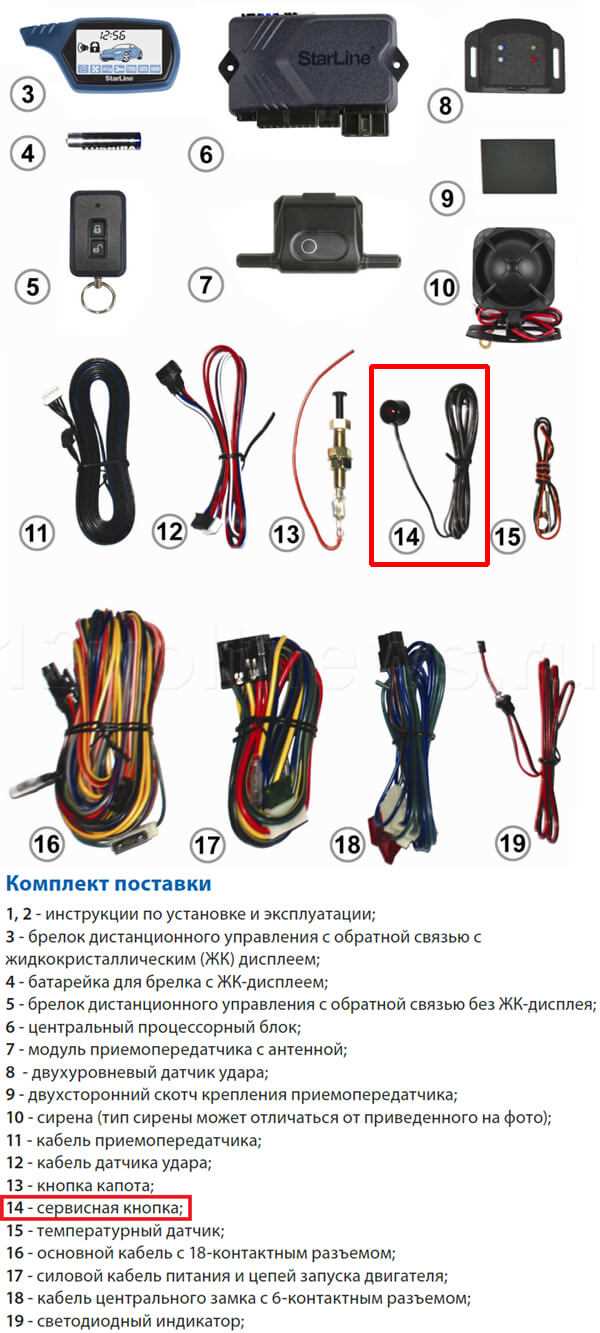

Перед началом установки сигнализации Старлайн А91 отключите аккумулятор автомобиля, сняв клемму «минус». Это исключит риск короткого замыкания при подключении проводов и защитит электронные блоки машины. Проверьте наличие всех компонентов комплекта: центральный блок, антенный модуль, датчик удара, сирена, концевики дверей, брелоки, провода и крепеж. Убедитесь, что провода не имеют повреждений изоляции – даже микроскопические трещины могут привести к сбоям в работе системы.
Определите место установки центрального блока. Оптимальное расположение – за приборной панелью или под торпедо, вдали от источников тепла и влаги. Избегайте зон с вибрацией (например, рядом с динамиками) и мест, где блок может быть случайно поврежден при ремонте. Для крепления используйте штатные кронштейны из комплекта или двухсторонний скотч 3M VHB – он обеспечит надежную фиксацию без сверления.
Изучите схему электропроводки автомобиля, обратив внимание на провода, отвечающие за концевики дверей, зажигание, стартер, габариты и поворотники. Для подключения используйте метод врезки в штатные жгуты с помощью пайки и термоусадочных трубок – скрутки и изолента ненадежны. Подготовьте инструменты: мультиметр для проверки напряжения, паяльник мощностью 40–60 Вт, клещи для обжима клемм, стриппер для снятия изоляции и набор отверток Torx (часто используются в современных авто).
Проверьте работоспособность штатной электроники автомобиля: концевиков, центрального замка, аварийной сигнализации. Если в машине установлена штатная охранная система, выясните, как она взаимодействует с сигнализацией – некоторые модели требуют отключения иммобилайзера или перепрограммирования. Заранее продумайте маршрут прокладки проводов: избегайте острых кромок кузова и подвижных элементов (например, педалей), используйте гофру для защиты от перетирания.
Подключение основного блока управления к электрической системе машины
Основной блок StarLine A91 устанавливается в салоне автомобиля в месте, защищённом от влаги и прямых солнечных лучей. Оптимальные зоны: за приборной панелью, под сиденьем водителя или в нише за бардачком. Избегайте мест рядом с источниками тепла (радиатор отопителя, блок предохранителей с нагревающимися элементами). Перед монтажом отключите клемму «минус» аккумулятора, чтобы исключить короткое замыкание при подключении проводов.
Для подключения к бортовой сети используйте штатные разъёмы блока и комплектные провода. Основные цепи питания: красный провод (+12 В от замка зажигания), чёрный (масса), жёлтый (+12 В постоянный от аккумулятора). Жёлтый провод подключайте через предохранитель на 15 А, установленный не далее 30 см от точки подсоединения. Красный провод соединяйте с цепью, активируемой при повороте ключа в положение «Зажигание» – это предотвратит разряд аккумулятора при длительной стоянке.
Подключение к массе требует особого внимания. Чёрный провод блока соединяйте с неокрашенной металлической частью кузова, очищенной от грязи и ржавчины. Используйте болтовое соединение с шайбой-звездой для надёжного контакта. Избегайте мест с окисленными поверхностями или покрытых антикоррозийными составами – это приведёт к падению напряжения и сбоям в работе сигнализации.
Для интеграции с системой центрального замка определите тип привода: положительный или отрицательный импульс. В таблице ниже указаны варианты подключения проводов блока к соответствующим цепям автомобиля:
| Тип привода ЦЗ | Провод блока StarLine A91 | Точка подключения в автомобиле |
|---|---|---|
| Положительный импульс (12 В) | Синий/белый (открытие), зелёный/белый (закрытие) | Провода управления ЦЗ в двери водителя или блоке комфорта |
| Отрицательный импульс (масса) | Синий (открытие), зелёный (закрытие) | Провода управления ЦЗ в блоке предохранителей или модуле двери |
| Переменный импульс (5-проводная схема) | Синий/белый, зелёный/белый, синий, зелёный | Соответствующие провода в разъёме блока ЦЗ |
При подключении к концевикам дверей используйте провода блока: оранжевый (дверь водителя), оранжево-белый (пассажирская дверь), оранжево-чёрный (задняя левая), оранжево-фиолетовый (задняя правая). Подсоединяйте их к проводам концевиков в разъёме блока управления кузовом или непосредственно в дверных проёмах. Убедитесь, что сигнализация корректно распознаёт открытие каждой двери – это критично для работы функции «комфортного входа».
Для подключения к цепи стартера (опция блокировки двигателя) используйте серый провод блока. Подсоединяйте его к проводу управления стартером в замке зажигания или реле стартера. В большинстве автомобилей это провод толщиной 1,5–2,5 мм², идущий от контактной группы замка к тяговому реле. Для надёжной блокировки установите дополнительное реле, управляемое сигнализацией, – это исключит возможность запуска двигателя при срабатывании охранного режима.
Провода CAN-шины (если автомобиль оборудован CAN-модулем) подключайте строго по схеме, предоставленной производителем. Для StarLine A91 используйте белый и белый/чёрный провода, соединив их с соответствующими линиями CAN-H и CAN-L в разъёме OBD-II или блоке управления. Неправильное подключение приведёт к ошибкам в работе штатной электроники. Перед подсоединением проверьте напряжение на линиях CAN – оно должно составлять 2,5 В в состоянии покоя.
После завершения всех подключений восстановите питание аккумулятора и проверьте работу сигнализации в тестовом режиме. Убедитесь, что блок корректно реагирует на открытие дверей, включение зажигания и активацию центрального замка. При обнаружении неисправностей отключите питание и проверьте все соединения на предмет короткого замыкания, обрывов или неправильной полярности. Используйте мультиметр для контроля напряжения на ключевых проводах: +12 В на жёлтом и красном, 0 В на чёрном (масса).
Настройка датчиков удара и наклона через сервисный режим
Датчик удара настраивается первым. Нажмите кнопку Valet 1 раз – светодиод загорится красным. Вращайте регулятор на корпусе основного блока: по часовой стрелке увеличивает чувствительность, против – уменьшает. Оптимальный уровень – когда датчик реагирует на лёгкое постукивание по кузову, но игнорирует вибрации от проезжающего транспорта. После настройки подтвердите выбор коротким нажатием кнопки Valet.
Для настройки датчика наклона выберите второй пункт в сервисном меню, нажав Valet 2 раза. Светодиод сменит цвет на синий. Теперь наклоняйте автомобиль (например, приподнимая домкратом) – датчик должен сработать при угле 10–15 градусов. Если реакция не соответствует, отрегулируйте чувствительность потенциометром на плате блока: вращайте по часовой стрелке для увеличения угла срабатывания. Проверьте настройку, имитируя попытку эвакуации.
После завершения калибровки выйдите из сервисного режима, удерживая кнопку Valet 3 секунды. Сирена издаст два коротких сигнала, а светодиод погаснет. Протестируйте работу датчиков: лёгкий удар по бамперу должен вызвать кратковременный сигнал тревоги, а наклон – полноценное срабатывание. Если реакция нестабильна, повторите настройку, уменьшив чувствительность на 10–15%.
Заводские настройки датчиков: удар – уровень 3 (средний), наклон – 5 градусов. При парковке в шумных зонах снижайте чувствительность удара до 1–2, чтобы избежать ложных срабатываний. Для защиты от эвакуации оставляйте наклон на уровне 10–12 градусов. Запишите выбранные параметры в руководство пользователя – это упростит повторную настройку.

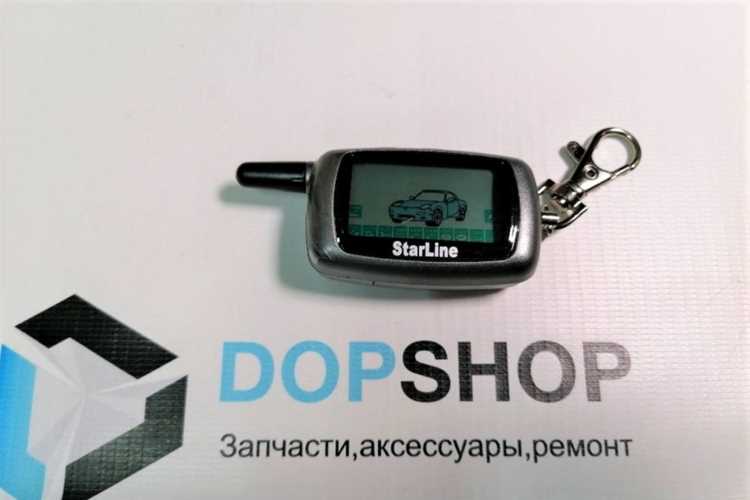

Программирование брелока и синхронизация с центральным блоком
Синхронизация брелока StarLine A91 с центральным блоком требует точного соблюдения последовательности действий. Начните с включения зажигания автомобиля без запуска двигателя. В течение 20 секунд после этого трижды переведите сервисную кнопку Valet в положение «ON» (замыкание контактов). Сирена издаст один короткий сигнал, подтверждая переход в режим программирования брелоков. Если сигнал не прозвучал, повторите процедуру – допустимое время ожидания между нажатиями кнопки Valet не должно превышать 1,5 секунды.
После активации режима программирования нажмите и удерживайте кнопки 1 и 2 на брелоке до появления двух звуковых сигналов сирены. Это означает успешную запись брелока в память системы. Для добавления дополнительных брелоков (до 4 штук) повторите процедуру с каждым устройством в течение 10 секунд после предыдущей записи. Если брелок не синхронизируется, проверьте заряд элемента питания (минимальное напряжение – 2,7 В) и расстояние до антенны центрального блока (не более 1 метра).
- Типичные ошибки при программировании:
- Превышение временного интервала между нажатиями кнопки Valet (более 1,5 с).
- Использование брелока с разряженной батареей (менее 2,5 В).
- Попытка записи более 4 брелоков – система игнорирует лишние устройства.
- Нахождение в зоне сильных радиопомех (например, рядом с источниками Wi-Fi или мощными электроприборами).
Для проверки синхронизации выполните следующие действия: выключите зажигание, дождитесь автоматического выхода системы из режима программирования (через 10 секунд после последней записи или при отсутствии активности). Нажмите кнопку 1 на брелоке – центральный замок должен сработать однократно. Если реакции нет, повторите процедуру программирования, предварительно сбросив настройки системы: удерживайте кнопку Valet при включенном зажигании до появления 5 звуковых сигналов сирены.
При замене брелока или центрального блока синхронизация выполняется аналогично, но с предварительным удалением старых данных. Для этого в режиме программирования удерживайте кнопку Valet до появления 4 звуковых сигналов – это очистит память от всех записанных брелоков. После сброса повторите процедуру записи заново. Учтите, что при потере всех брелоков потребуется обращение в сервисный центр для восстановления доступа к системе.
Активация и отключение функций автозапуска двигателя
Автозапуск в StarLine A91 настраивается через меню брелока или приложение. Для активации через брелок удерживайте кнопку 1 до звукового сигнала, затем выберите иконку с изображением ключа (пункт «Автозапуск»). В приложении перейдите в раздел «Управление» → «Автозапуск» и следуйте подсказкам.
Основные параметры автозапуска включают:
- Температурный запуск: двигатель заводится при падении температуры ниже заданного порога (от -5°C до -30°C). Настройка доступна в меню «Температурный автозапуск» брелока или в приложении.
- Периодический запуск: интервал от 1 до 24 часов. Устанавливается в меню «Периодический автозапуск».
- Запуск по времени: до 4 временных точек в сутки. Настройка через пункт «По времени» в меню автозапуска.
Для отключения автозапуска удерживайте кнопку 1 брелока, выберите иконку ключа и подтвердите отмену. В приложении переведите переключатель в положение «Выкл.» в разделе автозапуска. Если функция не отключается, проверьте заряд батареи брелока или обновите прошивку сигнализации.
Перед активацией автозапуска убедитесь, что автомобиль находится в режиме «Парковка» (АКПП) или нейтрали (МКПП), ручной тормоз затянут, а ключ зажигания вынут. Игнорирование этих условий приведет к сбою запуска и записи ошибки в лог системы.
При проблемах с автозапуском проверьте следующие параметры:
- Уровень топлива – не менее 1/4 бака.
- Состояние аккумулятора – напряжение не ниже 12.2 В.
- Настройки иммобилайзера – должен быть отключен или адаптирован к сигнализации.
- Корректность подключения проводов к замку зажигания (красный – +12 В, желтый – зажигание, зеленый – стартер).
Для продления ресурса двигателя при частом автозапуске установите интервал не менее 4 часов и ограничьте время работы двигателя до 10 минут. В холодное время года используйте температурный запуск с порогом -15°C для бензиновых и -20°C для дизельных двигателей.
Если автозапуск срабатывает самопроизвольно, проверьте настройки датчиков удара и наклона – их ложное срабатывание может инициировать запуск. Отключите функцию «Автозапуск при срабатывании датчиков» в меню настроек безопасности.
Проверка работы режимов охраны и тревожных сигналов
После настройки Старлайн А91 протестируйте каждый режим охраны, имитируя реальные сценарии срабатывания. Включите охрану кнопкой брелока (короткое нажатие на замок) и дождитесь подтверждающего сигнала: 1 короткий гудок сирены и мигание габаритов. Откройте дверь – сирена должна сработать через 30 секунд (задержка регулируется в меню №12), а брелок вибрировать с уведомлением «Тревога: дверь». Проверьте датчики удара: легкий удар по кузову вызовет предупредительный сигнал (1 гудок), сильный – полноценную тревогу (30 секунд сирены). Для режима «Без звука» (активируется длительным нажатием на замок) убедитесь, что сирена отключена, но брелок и световая сигнализация работают.
- Тестирование автозапуска: заведите двигатель с брелока (кнопка 1 + старт), через 10 секунд система должна перейти в охрану с работающим мотором. Проверьте срабатывание датчика движения: поднесите руку к капоту – тревога должна включиться через 5 секунд.
- Проверка резервного канала: отключите основной брелок, активируйте охрану штатным ключом. Попытка открыть дверь должна вызвать тревогу с задержкой 15 секунд (настройка меню №14).
- Диагностика ложных срабатываний: отключите датчик удара (меню №8) и протестируйте систему в течение суток. Если тревоги нет – проблема в настройках чувствительности (рекомендуемый уровень: 3–4 из 7).
