Значок габаритных огней на приборной панели или переключателе света – один из самых часто игнорируемых, но важных элементов автомобиля. В большинстве моделей он обозначается символом двух вертикальных полукругов с тремя расходящимися лучами, напоминающими букву «D» с горизонтальной чертой. На старых автомобилях (например, ВАЗ-2107 или ГАЗ-3110) этот значок может выглядеть как простая лампочка с боковыми линиями, а в современных машинах (Toyota Camry, Kia Rio) – как стилизованный фонарь с направленными в стороны лучами. Если на панели загорается этот символ, система сигнализирует о включенных габаритах или неисправности в их цепи.
Чтобы быстро найти значок, обратите внимание на блок управления светом. В 90% случаев он расположен на подрулевом переключателе слева (например, у Volkswagen Golf или Hyundai Solaris) или на центральной консоли (как у BMW 3 серии). На переключателе габариты обычно активируются поворотом кольца в первое положение – после «0» (выключено) и до ближнего света. На приборной панели символ загорается зеленым или оранжевым цветом, в зависимости от модели: у Renault Logan – зеленый, у Mercedes-Benz W213 – оранжевый с подсветкой.
Если значок мигает или горит постоянно, проверьте лампы габаритов. В передних фарах они расположены по краям отражателя (обычно мощностью 5 Вт) или в отдельном блоке (как у Audi A4). Задние габариты часто совмещены с задними фонарями – ищите маленькую лампочку в нижней части. На некоторых автомобилях (например, Ford Focus) неисправность габаритов отображается отдельным предупреждением: треугольник с восклицательным знаком или надпись «Bulb Failure». Для диагностики используйте мультиметр – напряжение на контактах лампы должно быть 12–14 В при включенных габаритах.
Где искать значок габаритных огней на приборной панели автомобиля
Значок габаритных огней чаще всего расположен в одном из трех мест: рядом с индикатором ближнего света, в блоке осветительных приборов или на отдельной панели с пиктограммами. В большинстве современных автомобилей он представлен в виде двух вертикальных полукругов с тремя расходящимися лучами по бокам – символизирует боковые огни. На старых моделях (до 2010 года) встречается упрощенное изображение: две лампочки с горизонтальными линиями.
В автомобилях европейского производства (Volkswagen, BMW, Mercedes) значок обычно интегрирован в комбинированный индикатор освещения. Он загорается зеленым или синим цветом при активации габаритов и может мигать при неисправности. В японских моделях (Toyota, Honda, Nissan) пиктограмма часто вынесена на отдельную линейку с подсветкой, расположенную под или над тахометром. У корейских брендов (Hyundai, Kia) индикатор нередко совмещен с кнопкой включения света на подрулевом переключателе.
- Приборная панель: ищите значок в правом или левом углу, рядом с символами дальнего/ближнего света.
- Многофункциональный дисплей: в меню «Освещение» или «Индикаторы» (актуально для моделей с цифровой панелью).
- Кнопка включения света: на некоторых автомобилях (например, Renault, Peugeot) значок нанесен прямо на клавишу.
- Подрулевой переключатель: у Ford и Opel индикация может дублироваться на рычаге.
Если значок не горит при включенных габаритах, проверьте следующие элементы:
- Предохранитель F12 или F15 (номер зависит от модели) – отвечает за цепь габаритных огней.
- Лампочки в фарах: перегоревшая лампа может блокировать индикацию на панели.
- Датчик включения света: расположен в блоке предохранителей или рядом с рулевой колонкой.
- Бортовой компьютер: сбросьте ошибки через диагностический разъем OBD-II.
В автомобилях с автоматическим включением света (например, Audi A6, Skoda Octavia) значок габаритов может не загораться постоянно – система активирует его только при ручном переключении режимов. На моделях с LED-оптикой (Tesla, Lexus) индикатор часто заменен на текстовое уведомление в центральном дисплее: «Габаритные огни включены». У грузовых автомобилей (MAN, Scania) пиктограмма вынесена на отдельный блок управления освещением, расположенный на центральной консоли.
Для точного определения расположения значка обратитесь к руководству по эксплуатации автомобиля – в разделе «Приборная панель» или «Индикаторы» приведены схемы с расшифровкой символов. Если документация отсутствует, воспользуйтесь онлайн-каталогами производителя: например, на сайте Ford ETIS или Toyota Technical Information доступны интерактивные схемы панелей для конкретных моделей.
В редких случаях значок габаритов может отсутствовать на панели вовсе – особенно в бюджетных автомобилях (Datsun, Lada Granta). Тогда ориентируйтесь на звуковой сигнал при включении света или проверяйте фактическое горение ламп. На некоторых моделях (например, Volkswagen Polo 2015+) индикация габаритов совмещена с дневными ходовыми огнями – значок загорается только при выключенном ближнем свете.

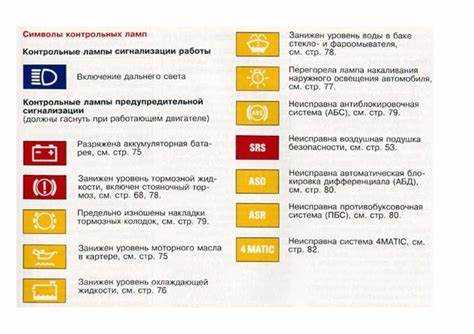

Как отличить значок габаритов от других световых индикаторов
Значок габаритных огней на приборной панели автомобиля чаще всего изображается в виде двух вертикальных или горизонтальных линий с точками или кружками на концах. Эти символы обозначают боковые огни, расположенные по периметру кузова. В отличие от других индикаторов, габариты не имеют стрелок, направленных вверх или вниз, как у ближнего или дальнего света, и не сопровождаются дополнительными символами, такими как восклицательный знак или треугольник.
Основное отличие габаритных огней от дневных ходовых огней (ДХО) – в цвете и форме индикатора. ДХО обычно обозначаются аббревиатурой «DRL» или символом в виде буквы «D» с лучами, тогда как габариты всегда представлены парными элементами. Если на панели загорается зелёный или синий значок с двумя точками, это габариты; жёлтый или белый с лучами – ДХО.
Сравнительная таблица поможет быстро идентифицировать индикаторы:
| Тип огней | Цвет индикатора | Форма значка | Дополнительные элементы |
|---|---|---|---|
| Габариты | Зелёный, синий | Две линии с точками | Нет |
| Ближний свет | Зелёный | Лампа с наклонными лучами | Стрелка вниз |
| Дальний свет | Синий | Лампа с горизонтальными лучами | Стрелка вверх |
| Противотуманные | Жёлтый, оранжевый | Лампа с волнистой линией | Нет |
| ДХО | Белый, жёлтый | Буква «D» с лучами | Аббревиатура «DRL» |
На некоторых автомобилях, особенно европейских марок, габаритные огни могут обозначаться символом в виде лампы с тремя точками по бокам. Этот вариант встречается реже, но его легко спутать с индикатором задних габаритов, который иногда изображается аналогично, но с дополнительной стрелкой назад. Проверяйте расположение значка: габариты всегда активируются отдельной кнопкой или положением переключателя света.
Если индикатор мигает или сопровождается звуковым сигналом, это не габариты. Мигание характерно для аварийной сигнализации (два красных треугольника) или указателей поворота (зелёные стрелки). Габаритные огни горят постоянно и не издают звуков. Также они не связаны с системой автоматического включения света, которая обозначается отдельным значком с буквой «A» или солнцем.
В автомобилях с LED-фарами габаритные огни могут быть интегрированы в основной блок освещения, но их индикатор на панели остаётся неизменным. Если на значке появились дополнительные символы, например, молния или восклицательный знак, это указывает на неисправность цепи габаритов, а не на их стандартное обозначение. В таких случаях проверьте предохранители или обратитесь к диагностике.
На старых моделях автомобилей, особенно японских и корейских, габаритные огни могут обозначаться символом в виде лампы с буквой «P» (от англ. «Position» – положение). Этот вариант устарел, но всё ещё встречается. Отличить его от других индикаторов можно по отсутствию дополнительных элементов: значок простой, без стрелок или волнистых линий.
Для проверки правильности идентификации значка выполните следующее: включите габаритные огни вручную и наблюдайте за приборной панелью. Если загорелся зелёный или синий индикатор с двумя точками или линиями – это габариты. Если индикатор не соответствует описанию, сверьтесь с руководством по эксплуатации автомобиля, так как производители могут использовать нестандартные обозначения.

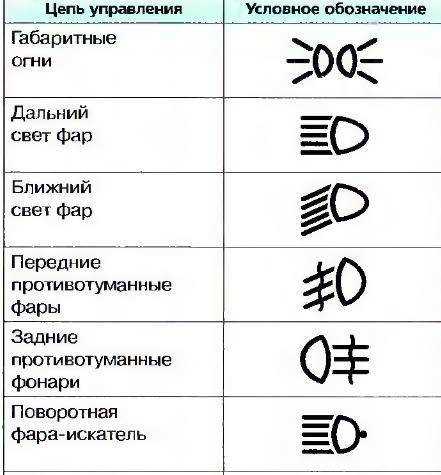

Какие символы используются для обозначения габаритных огней в разных марках машин

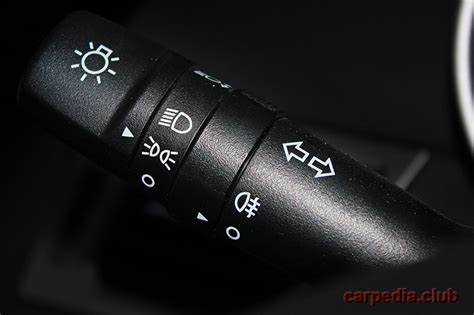

В большинстве автомобилей габаритные огни обозначаются пиктограммой в виде лампочки с тремя расходящимися лучами или горизонтальными линиями. Например, у Volkswagen и Škoda это иконка с тремя волнистыми линиями, символизирующими свет. В моделях Toyota и Lexus используется аналогичный символ, но с более угловатыми очертаниями, напоминающими букву «A» с лучами.
BMW и Mercedes-Benz применяют схожий знак, но с фирменными нюансами: у BMW это лампочка с тремя короткими линиями, а у Mercedes – окружность с тремя расходящимися штрихами. В Ford и Mazda пиктограмма часто выглядит как полукруг с тремя вертикальными полосками, напоминающими фары.
У Renault и Peugeot габариты обозначаются иконкой в виде лампочки с двумя горизонтальными линиями по бокам, иногда с добавлением волнистых линий. В Hyundai и Kia символ может варьироваться: от классической лампочки с лучами до упрощённого значка с тремя точками или короткими штрихами.
В Audi габаритные огни часто обозначаются пиктограммой с тремя горизонтальными линиями внутри окружности, напоминающей стилизованную фару. У Nissan и Infiniti встречается знак в виде лампочки с тремя расходящимися лучами, но с более округлыми формами, чем у европейских брендов.
В некоторых моделях Subaru и Mitsubishi используется уникальный символ: лампочка с тремя короткими линиями, расположенными под углом, как бы имитирующими наклон фар. У Honda и Acura пиктограмма чаще всего представляет собой полукруг с тремя вертикальными штрихами, но иногда встречается и вариант с волнистыми линиями.
Для точного определения символа в конкретной модели рекомендуется свериться с руководством по эксплуатации или проверить маркировку на подрулевом переключателе. В редких случаях, например у Tesla, габариты могут обозначаться текстом «Parking Lights» или иконкой с тремя точками в линейном расположении, без привычных лучей.
Что делать, если значок габаритов не загорается при включении
Первым шагом проверьте положение переключателя света на панели приборов. В большинстве автомобилей габаритные огни активируются поворотом ручки в первое фиксированное положение – до щелчка. Если значок не загорается, убедитесь, что ручка не находится в промежуточном положении между «выключено» и «габариты». На некоторых моделях (например, Volkswagen Golf или Kia Rio) переключатель может иметь скрытую функцию блокировки, которую снимают повторным нажатием.

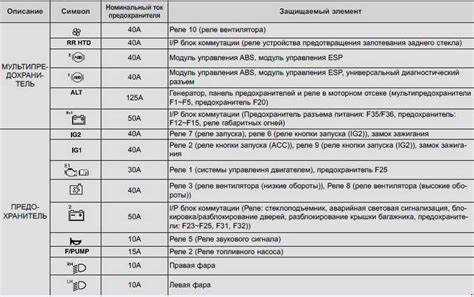

Проверьте предохранитель, отвечающий за цепь габаритных огней. В руководстве по эксплуатации найдите схему блока предохранителей – обычно это позиция F5, F12 или F20 с номиналом 5–10 А. Извлеките предохранитель и осмотрите нить накаливания: если она перегорела, замените на идентичный по номиналу. Не используйте предохранители с большим током – это может привести к возгоранию проводки.
Осмотрите лампы габаритов в фарах и задних фонарях. В современных автомобилях используются светодиодные или галогенные лампы типов W5W, T10 или PY21W. Снимите защитный кожух фары (инструкция для конкретной модели есть в сервисной документации) и проверьте целостность нити накала или светодиодов. Если лампа перегорела, замените её на аналогичную – смешивание типов (например, галоген вместо светодиода) может вызвать ошибку бортового компьютера.
Прозвоните проводку мультиметром. Отсоедините разъём от лампы габарита и измерьте напряжение между контактами при включённом зажигании и активированных габаритах. Нормальное значение – 12–14 В. Если напряжения нет, проверьте целостность провода от блока предохранителей до фары, особое внимание уделите участкам с изгибами и местам прохода через кузов – там чаще всего происходит обрыв или окисление.
Проверьте реле габаритных огней, если оно предусмотрено в электрической схеме. В автомобилях Renault Logan или Lada Vesta реле расположено в монтажном блоке под капотом (позиция K4 или K7). Снимите реле и подайте напряжение 12 В на контакты 85 и 86 – должен раздаться щелчок. Если реле неисправно, замените его на идентичное по маркировке (например, 98.3777-10).
Изучите показания бортового компьютера на наличие ошибок. В системах с CAN-шиной (например, Toyota Camry или Hyundai Tucson) отсутствие индикации габаритов может сопровождаться кодом ошибки B2560 или U0140. Сбросьте ошибки диагностическим сканером (ELM327 или Launch X431) и повторите проверку. Если ошибка появляется снова, проблема может быть в неисправном модуле управления кузовом (BCM).
Проверьте контактную группу замка зажигания. В некоторых автомобилях (например, Nissan Almera или Ford Focus) питание на габариты подаётся через замок зажигания. Разберите кожух рулевой колонки и осмотрите контакты на предмет окисления или подгорания. Зачистите их мелкозернистой наждачной бумагой или замените контактную группу целиком (артикул для Ford – 1355186).
Если все предыдущие шаги не дали результата, обратитесь к электрической схеме автомобиля и проверьте сигнал на управляющем проводе от переключателя света до блока управления. В автомобилях с LED-габаритами (например, Audi A4 или BMW 3 Series) неисправность может быть в драйвере светодиодов, расположенном в фаре. Замените фару в сборе или обратитесь в сервис для перепрошивки блока управления.
Как проверить работоспособность габаритных огней через индикатор
Включите зажигание автомобиля, не запуская двигатель. На большинстве моделей достаточно повернуть ключ в положение «ACC» или «ON». Найдите на приборной панели индикатор габаритных огней – обычно это символ в виде двух полукругов с лучами, направленными наружу, или надпись «Parking Lights». Если индикатор загорелся, система распознала активацию габаритов, но это не гарантирует исправность самих ламп.
Проверьте физическое состояние огней. Выйдите из машины и осмотрите передние и задние габариты: они должны светиться равномерно, без мерцания или тусклого света. Если индикатор на панели горит, но один из огней не работает, проблема может быть в перегоревшей лампе, окисленных контактах или обрыве проводки. Для точной диагностики используйте мультиметр: измерьте напряжение на разъеме лампы (должно быть 12–14 В при включенных габаритах).
На некоторых автомобилях индикатор габаритов реагирует только на задние огни или имеет отдельные сигналы для левой и правой стороны. Изучите руководство по эксплуатации – в нем указано, как именно работает индикация для вашей модели. Если индикатор мигает или горит постоянно, несмотря на выключенные габариты, проверьте реле или блок управления освещением: возможно, произошло замыкание в цепи.
Для проверки без мультиметра попросите помощника включить габариты, пока вы наблюдаете за огнями снаружи. Если индикатор на панели горит, а лампы не светятся, снимите разъем с неработающей лампы и осмотрите контакты на наличие коррозии. Очистите их мелкозернистой наждачной бумагой или специальным спреем для контактов. В случае повреждения проводов замените их или обратитесь в сервис.
Какие ошибки чаще всего путают со значком габаритных огней
Наиболее распространённая ошибка – перепутывание значка габаритных огней с индикатором дневных ходовых огней (ДХО). Символ ДХО выглядит как три расходящиеся луча в полукруге, тогда как габариты обозначаются двумя полукругами с тремя вертикальными линиями между ними. В автомобилях с автоматическим включением ДХО при запуске двигателя водители часто принимают активацию этого индикатора за работу габаритов, хотя последние включаются только при повороте переключателя в соответствующее положение.
Другая частая путаница возникает со значком стояночных огней, особенно в моделях, где они совмещены с габаритами. Индикатор стояночных огней обычно изображается как буква «P» с двумя расходящимися лучами или полукругом – это отличается от стандартного символа габаритов. В некоторых машинах (например, Volkswagen или Skoda) при активации стояночных огней на панели загорается отдельный значок, но водители игнорируют его, считая, что включены габариты.
Третья ошибка – принятие за габариты индикатора неисправности внешнего освещения. Этот значок выглядит как лампочка с восклицательным знаком или молнией внутри и загорается при перегорании лампы габарита, ближнего света или стоп-сигнала. В отличие от символа габаритов, он сигнализирует о проблеме, а не о штатной работе системы. Проверка ламп и предохранителей F17 (для передних габаритов) или F18 (для задних) в блоке предохранителей поможет исключить эту неисправность.
Как правильно включать габариты, чтобы убедиться в правильности значка
Перед проверкой убедитесь, что зажигание автомобиля включено, но двигатель не запущен. Это позволит активировать электрические цепи без лишнего расхода топлива и нагрузки на генератор. На большинстве машин габаритные огни работают в двух положениях переключателя света: первое – только габариты, второе – ближний свет с габаритами.
Найдите переключатель света на рулевой колонке или панели приборов. Обычно он имеет три положения: «выключено», «габариты» и «ближний свет». В некоторых моделях (например, Volkswagen, Skoda) габариты включаются поворотом кольца на конце переключателя в положение с пиктограммой лампочки или надписью «AUTO» (если есть датчик освещения).
- Поверните переключатель в положение «габариты» и дождитесь 2–3 секунд – индикатор на панели должен загореться.
- Если значок не появился, проверьте предохранитель габаритов (номер указан в руководстве по эксплуатации, часто F5 или F15 на 5–10 А).
- На автомобилях с кнопочным включением (например, Tesla, BMW) габариты активируются через меню дисплея или отдельной клавишей с символом лампочки.
Обратите внимание на цвет и форму индикатора. Стандартный значок габаритов – две полукруглые лампочки с лучами, направленными в стороны, зеленого или синего цвета. В некоторых моделях (Kia, Hyundai) он может быть белым или оранжевым. Если индикатор мигает или горит красным, это сигнализирует о неисправности лампы или цепи.
Для проверки работы огней выйдите из машины и осмотрите передние и задние фонари. Габариты должны светиться тусклым белым или желтым светом спереди и красным сзади. Если одна из ламп не горит, замените её – тип лампы указан в технической документации (обычно W5W или T10).
- Включите габариты и обойдите автомобиль по кругу, проверяя все четыре угла.
- Убедитесь, что свет не бьет в глаза встречным водителям – это признак неправильной регулировки или неисправности.
- На машинах с LED-габаритами (например, Audi, Mercedes) проверьте равномерность свечения – мерцание указывает на проблемы с блоком управления.
Запомните: габариты должны включаться автоматически при запуске двигателя в режиме «AUTO» (если есть датчик света) или вручную при плохой видимости. Не полагайтесь только на индикатор – всегда визуально проверяйте работу огней, особенно перед поездкой в темное время суток.
