Где находится датчик уровня топлива

Датчик уровня топлива (ДУТ) – ключевой элемент топливной системы, отвечающий за точность показаний на приборной панели. Его расположение зависит от конструкции автомобиля, но в 90% случаев он находится внутри топливного бака. В большинстве легковых машин датчик интегрирован в топливный модуль – единый блок, включающий насос, фильтр и поплавковый механизм. Чтобы добраться до него, потребуется демонтировать лючок в салоне (обычно под задним сиденьем) или снять бак целиком, если доступ через салон не предусмотрен.

В автомобилях с продольным расположением двигателя (например, BMW 5-й серии, Mercedes W211) датчик часто крепится к верхней части бака через фланец. В моделях с поперечным мотором (Volkswagen Golf, Toyota Corolla) – через отверстие под задним сиденьем. У внедорожников (Land Rover Defender, Nissan Patrol) доступ может быть осложнен защитой днища или дополнительными элементами подвески. Перед началом работ обязательно сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса или сняв клемму с аккумулятора.

Если датчик расположен отдельно от насоса (редко, но встречается в старых моделях, например, ВАЗ-2106 или Ford Transit 1990-х), он крепится к стенке бака снаружи. В этом случае для замены достаточно открутить несколько болтов и отсоединить электрический разъем. В современных автомобилях (Kia Rio, Hyundai Solaris) датчик неразборный – при неисправности меняется весь модуль. Проверьте сопротивление датчика мультиметром: в пустом баке оно должно составлять 300–350 Ом, в полном – 10–15 Ом.

Типичные признаки неисправности ДУТ: скачущая стрелка указателя топлива, постоянное отображение «пустого» бака при заправке, ошибки типа P0460–P0464. Если диагностика подтвердила проблему, не спешите менять датчик – сначала очистите контакты разъема и проверьте целостность проводки. В 30% случаев причина кроется в окислении контактов или обрыве цепи. Для точной проверки подключите сканер OBD-II и сравните показания датчика с фактическим уровнем топлива.

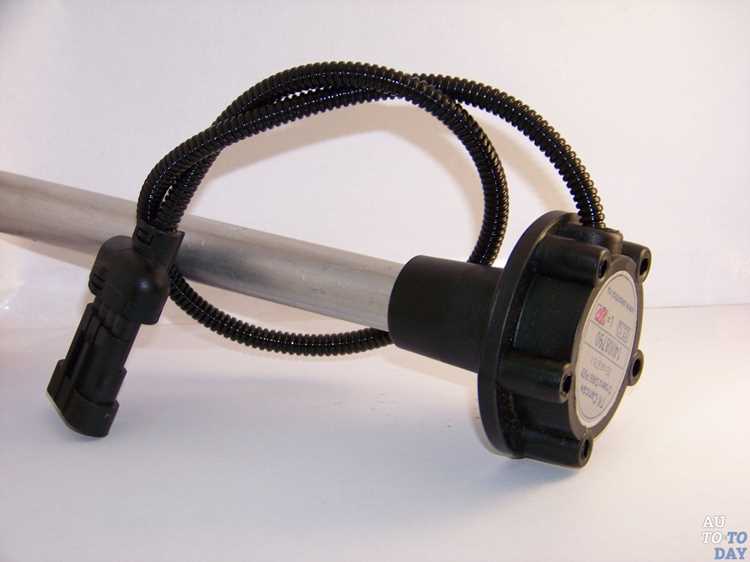

Как определить расположение датчика по марке и модели машины

У большинства автомобилей датчик уровня топлива (ДУТ) интегрирован в топливный модуль, расположенный внутри бензобака. Для точного определения его местоположения начните с изучения технической документации: руководства по эксплуатации или сервисного мануала. В разделах, посвящённых топливной системе, часто приводятся схемы с указанием компонентов. Например, у Volkswagen Golf V (2003–2009) модуль находится под задним сиденьем, а у Toyota Camry XV40 (2006–2011) – под лючком в багажнике.

Для японских и корейских марок характерно размещение датчика в едином блоке с топливным насосом. У Honda Civic 8-го поколения (2006–2011) доступ к модулю осуществляется через люк под задним диваном, а у Kia Rio III (2011–2017) – через отверстие в полу багажного отделения. Исключение – некоторые модели Nissan (например, Almera G15), где датчик может быть вынесен отдельно и закреплён на внешней стороне бака.

Немецкие производители часто используют сложные конструкции с дополнительными элементами. В BMW E60 (2003–2010) датчик встроен в топливный насос, но для его замены требуется демонтаж всего модуля через люк под задним сиденьем. У Mercedes-Benz W211 (2002–2009) система может включать два датчика: основной – в баке, и вспомогательный – в магистрали для контроля расхода. Проверяйте электрические схемы в WIS (Workshop Information System) для точной локализации.

Американские автомобили нередко имеют нестандартные решения. В Ford F-150 (2009–2014) датчик расположен в верхней части бака, доступ к которому открывается после снятия запасного колеса. У Chevrolet Cruze (2011–2016) модуль находится под задним сиденьем, но для его извлечения требуется отсоединить топливопроводы и электрические разъёмы. Обратите внимание на Dodge Ram 1500 (2013–2018): здесь датчик может быть установлен на боковой стенке бака, а не в верхней части.

Для поиска информации используйте специализированные ресурсы: Autodata, Mitchell OnDemand или форумы владельцев конкретной модели. Введите в поиск VIN-код автомобиля – многие онлайн-сервисы предоставляют детализированные схемы компонентов. Если документация отсутствует, изучите расположение лючков доступа: они обычно скрыты под ковриками багажника или заднего ряда сидений. У Renault Logan (2004–2012) модуль находится под пластиковой крышкой в полу багажника, а у Hyundai Solaris (2010–2017) – под задним сиденьем.

При отсутствии данных о конкретной модели сравните её с аналогами той же платформы. Например, Skoda Octavia A5 и Volkswagen Jetta V используют идентичные топливные модули, несмотря на различия в кузове. Если машина оснащена системой FlexFuel (например, Ford Focus III с двигателем 1.6 Ti-VCT), датчик может быть дополнен сенсором состава топлива, но его расположение остаётся прежним – внутри бака.

Какие инструменты понадобятся для доступа к датчику

Для демонтажа датчика уровня топлива в большинстве автомобилей потребуется набор торцевых головок с трещоткой. Стандартные размеры – 8, 10 и 12 мм, но в некоторых моделях (например, Volkswagen Golf или Toyota Corolla) могут использоваться нестандартные крепления на 7 или 14 мм. Проверьте мануал или осмотрите болты на топливном баке перед началом работ.

Отвёртка с плоским шлицем пригодится для снятия пластиковых клипс или зажимов, фиксирующих топливные шланги и электрические разъёмы. В автомобилях с пластиковыми баками (как у Renault Logan) часто встречаются хрупкие крепления – используйте инструмент с регулируемым усилием, чтобы избежать поломки.

Пассатижи с тонкими губками помогут отсоединить топливные шланги, особенно если они зафиксированы металлическими хомутами. Для шлангов с быстросъёмными фитингами (распространены в Ford и Mazda) может понадобиться специальный съёмник – ищите его по артикулу в каталогах запчастей.

Мультиметр необходим для проверки сопротивления датчика перед демонтажем. Подключите щупы к контактам разъёма: при пустом баке сопротивление должно быть в пределах 20–50 Ом, при полном – 150–250 Ом (точные значения уточняйте в технической документации). Это исключит ошибки диагностики.

Антистатический браслет или перчатки снизят риск повреждения электронных компонентов датчика статическим электричеством. Особенно актуально для автомобилей с CAN-шиной (например, BMW или Mercedes), где даже кратковременный разряд может вывести из строя блок управления.

Фонарик с магнитным основанием или налобный светодиодный осветитель освободит руки при работе в труднодоступных местах – например, под днищем автомобиля или за задним сиденьем. В моделях с баком под багажником (как у Skoda Octavia) без дополнительного освещения не обойтись.

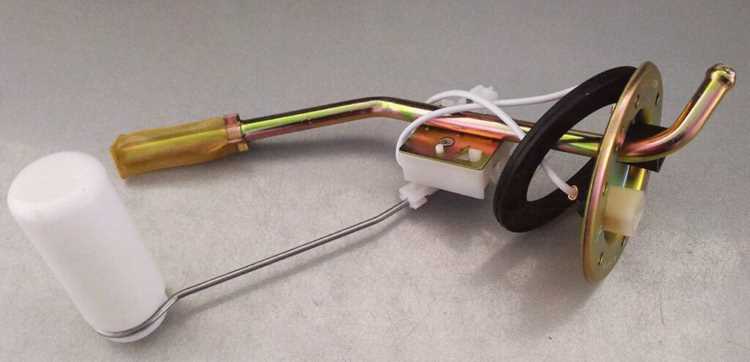

Пошаговая инструкция по снятию топливного бака для замены датчика

Снимите защиту картера, если она установлена. В большинстве автомобилей бак крепится к кузову двумя металлическими лентами с болтами на 13 или 17 мм. Подоприте бак домкратом, подложив деревянный брусок для распределения нагрузки. Открутите болты крепления лент, но не снимайте их полностью – оставьте по одному витку резьбы, чтобы бак не упал. Опустите домкрат на 5–10 см, чтобы получить доступ к топливным шлангам и электрическим разъемам.

Отсоедините топливные магистрали. На современных автомобилях используются быстросъемные фитинги – сожмите пластиковые зажимы и потяните шланг на себя. На старых моделях могут быть хомуты под отвертку или ключ на 7 мм. Подставьте емкость под шланги – из них вытечет до 0,5 литра топлива. Отключите разъем датчика уровня топлива (ДУТ) и, если есть, разъем топливного насоса. Запомните или сфотографируйте расположение шлангов и проводов.

Опустите бак полностью, поддерживая его руками или помощником. Осмотрите внутреннюю поверхность бака на предмет грязи или ржавчины – при необходимости промойте его бензином или специальным очистителем. Датчик уровня топлива обычно крепится к баку через фланец на 6–8 болтах под головку на 8 или 10 мм. Открутите их, аккуратно поддев фланец отверткой. Извлеките датчик вместе с поплавком, избегая резких движений – поплавок может зацепиться за стенки бака.

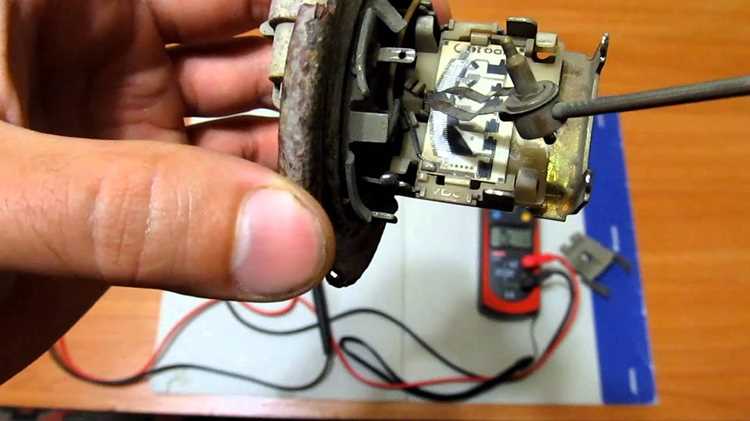

Как проверить работоспособность датчика без демонтажа

Подключите мультиметр в режиме измерения сопротивления (200–2000 Ом) к контактам датчика через диагностический разъем или непосредственно на проводах, идущих к топливному баку. У большинства автомобилей сопротивление пустого бака составляет 30–50 Ом, полного – 200–300 Ом. Проверьте значения по сервисной документации для вашей модели: например, у ВАЗ-2110 норма – 285–335 Ом при полном баке, у Toyota Camry – 110–120 Ом.

Запустите двигатель и наблюдайте за изменениями показаний мультиметра при добавлении топлива в бак. Если сопротивление не меняется или скачет хаотично, датчик неисправен. Для проверки используйте воронку с мерной шкалой: доливайте по 5 литров и фиксируйте показания. У исправного датчика сопротивление должно плавно уменьшаться пропорционально заполнению бака.

Проверьте питание датчика: подсоедините мультиметр в режиме постоянного напряжения (20 В) к проводу питания (обычно розовый или желтый) и массе. Напряжение должно быть стабильным – 5 В у большинства автомобилей, 12 В у некоторых грузовиков и старых моделей. Если напряжение отсутствует или ниже нормы, проблема в проводке или блоке управления.

Используйте сканер OBD-II для считывания данных с датчика в реальном времени. Подключите устройство к разъему и выберите параметр «Fuel Level Sensor». Сравните показания на экране с фактическим уровнем топлива. Если сканер показывает ошибки P0460–P0464, датчик или его цепь неисправны. Учтите, что некоторые автомобили (например, Hyundai Solaris) требуют активации тестового режима для диагностики.

Проверьте механическую часть датчика, не снимая его: покачайте автомобиль из стороны в сторону или постучите по баку резиновым молотком. Если стрелка указателя на приборной панели дергается или возвращается в нормальное положение, вероятно, заклинило поплавок или окислились контакты реостата. Устраните проблему очисткой контактов спиртом или заменой смазки на направляющей поплавка.

Типичные ошибки при поиске и замене датчика уровня топлива

Первая и самая распространённая ошибка – игнорирование точного расположения датчика. В 70% автомобилей он интегрирован в топливный модуль, но в моделях до 2010 года (например, ВАЗ-2110, Ford Focus MK1) может крепиться отдельно на баке. Перед демонтажем проверьте сервисную документацию: в некоторых случаях (Kia Rio 2012–2017) датчик скрыт под задним сиденьем, а не под лючком бензонасоса. Ошибка в локализации приводит к повреждению уплотнительных колец или разгерметизации системы.

• Неправильное отключение электропитания: отсоединение клеммы АКБ без ожидания 10–15 минут после выключения зажигания. В автомобилях с CAN-шиной (Volkswagen Golf 6, Toyota Camry 2015+) это вызывает сброс адаптаций ЭБУ, требующий повторной калибровки датчика.
• Использование неоригинальных запчастей: аналоги с сопротивлением ±5 Ом от заводского (например, 50–110 Ом вместо 70–180 Ом у Hyundai Solaris) искажают показания на 15–25%.
• Пренебрежение проверкой поплавка: трещины в корпусе или деформация рычага (часто у Renault Logan) приводят к заклиниванию на отметке «0» или «Полный бак».

Критическая ошибка – замена датчика без проверки проводки. Окисление контактов на разъёме (особенно у Mazda 3 2009–2013) или обрыв провода «массы» в жгуте багажника имитируют неисправность датчика. Перед установкой нового элемента прозвоните цепь мультиметром: сопротивление между контактами должно меняться плавно при перемещении поплавка. В противном случае замена окажется бесполезной.

Где купить новый датчик и как выбрать подходящий аналог

Оригинальные датчики уровня топлива продаются у официальных дилеров марки автомобиля. Например, для Volkswagen это дилерские центры с артикулами вроде *7H0 919 675 A*, а для Toyota – *83300-0D010*. Цена на оригинал в 2–3 раза выше аналогов, но гарантирует совместимость и долговечность. Проверяйте наличие по VIN-коду – некоторые модели имеют уникальные модификации.

Специализированные магазины автозапчастей предлагают аналоги от проверенных производителей: Febi Bilstein, VDO, ATS. В каталогах этих брендов ищите датчики по OEM-номерам или кроссам. Например, аналог для Ford Focus 2 (оригинал *1 493 160*) можно найти у VDO под артикулом *TFS001*. Цены варьируются от 1500 до 4000 рублей в зависимости от модели.

Интернет-площадки – Avito, Exist.ru, Autodoc – позволяют сравнить цены и отзывы. На Exist.ru фильтруйте по рейтингу продавца (не ниже 4,8) и наличию фото упаковки. Обращайте внимание на сроки гарантии: у крупных поставщиков она составляет 6–12 месяцев. Избегайте предложений без артикулов или с размытыми фотографиями – высок риск подделки.

Для редких моделей или старых автомобилей ищите датчики на разборках. На сайтах вроде Car-Parts.ru или местных форумах владельцев (например, *ffclub.ru* для Ford) можно найти б/у детали в рабочем состоянии. Проверяйте сопротивление датчика мультиметром: при полном баке оно должно составлять 3–10 Ом, при пустом – 100–200 Ом. Требуйте фото датчика на месте установки.

При выборе аналога сверяйте технические характеристики: сопротивление, тип крепления (фланцевое или резьбовое), длину поплавка. Например, датчик для Lada Granta (оригинал *21900-1101050-00*) имеет сопротивление 0–190 Ом, аналог от ERA (*550263*) должен соответствовать этим параметрам. Несовпадение на 10–15% приведет к неверным показаниям уровня топлива.

Китайские аналоги (например, от брендов *Meyle* или *JP Group*) дешевле на 30–50%, но качество нестабильно. Перед покупкой изучите отзывы на Drive2.ru или Drom.ru: владельцы часто делятся опытом по конкретным артикулам. Избегайте датчиков без упаковки или с маркировкой «Universal» – они не учитывают особенности конструкции бака вашего автомобиля.

Для дизельных автомобилей выбирайте датчики с защитой от парафина. Например, у Bosch для дизельных BMW (оригинал *16147227537*) аналог *0 986 584 001* имеет специальное покрытие поплавка. Уточняйте совместимость с системой AdBlue, если она установлена: некоторые датчики некорректно работают с дополнительными жидкостями.

После покупки проверьте датчик на герметичность: погрузите поплавок в воду и подайте напряжение 12 В на контакты. Если через 5 минут не появятся пузырьки – деталь исправна. Устанавливайте датчик с новым уплотнительным кольцом (артикул для большинства моделей – *N 908 132 02*), чтобы избежать протечек топлива.
