Датчик скорости на BMW E34 (модели 1987–1996 годов) – критически важный элемент для работы спидометра, круиз-контроля и некоторых систем управления двигателем. Его неисправность приводит к некорректным показаниям приборной панели, ошибкам в работе АКПП (если установлена) и даже проблемам с запуском двигателя на некоторых модификациях. В зависимости от типа коробки передач и года выпуска автомобиля расположение датчика отличается.
На моделях с механической коробкой передач (МКПП) датчик скорости установлен в задней части коробки, рядом с местом соединения с карданным валом. Он крепится одним болтом на 10 и имеет разъём с двумя проводами. Для доступа потребуется снять защитный кожух карданного вала или поддомкратить автомобиль, чтобы обеспечить обзор снизу. На автомобилях с автоматической коробкой передач (АКПП) датчик расположен в верхней части коробки, ближе к моторному отсеку, и часто скрыт под пластиковым кожухом или теплоизоляцией.
На двигателях M20, M30 и M50 (до 1992 года) датчик скорости работает по принципу индуктивного сенсора, считывая импульсы с зубчатого венца на выходном валу коробки. На более поздних моделях с моторами M50TU, M52 и S38 используется датчик Холла, который требует подачи питания (+12В) и имеет трёхконтактный разъём. Перед поиском обязательно уточните тип коробки и двигателя по VIN-коду – это исключит ошибки при диагностике.
Для проверки датчика используйте мультиметр: измерьте сопротивление (для индуктивных датчиков – 800–1200 Ом) или наличие сигнала при вращении колеса (для датчиков Холла). Если показания отсутствуют, замените датчик – оригинальный номер 62 10 1 376 029 (для МКПП) или 62 10 8 368 559 (для АКПП). При установке нового датчика очистите посадочное место от грязи и нанесите тонкий слой герметика, чтобы предотвратить попадание влаги.
Где искать датчик скорости на BMW E34: схема поиска
Датчик скорости на BMW E34 расположен в коробке передач, но его точное место зависит от типа КПП. На механических коробках (например, Getrag 250 или 260) датчик находится на задней части картера, ближе к правому приводу. На автоматических трансмиссиях (ZF 4HP22 или 5HP18) ищите его с левой стороны, рядом с гидроблоком.
Для доступа к датчику на МКПП потребуется снять защиту картера и теплоизоляционный щиток. На моделях с двигателями M20/M30 датчик часто скрыт за выпускным коллектором, что усложняет демонтаж. Используйте зеркало и фонарик для визуального поиска – корпус датчика выполнен из черного пластика с разъемом на два или три контакта.
На автомобилях с ABS датчик скорости интегрирован в систему и может дублироваться сигналом с колесных датчиков. В этом случае проверьте блок управления ABS на наличие ошибок по скорости. Если ошибка сохраняется, основной датчик все равно находится в КПП – ищите его по электрической схеме: провод от датчика идет к блоку управления двигателем (DME) или приборной панели.
На E34 с двигателями M50/M52 датчик скорости часто выходит из строя из-за окисления контактов. Перед заменой очистите разъем и проверьте сопротивление датчика мультиметром – оно должно составлять 800–1200 Ом при комнатной температуре. Если показания отличаются, датчик подлежит замене.
При демонтаже датчика на автоматической коробке будьте осторожны: рядом проходит жгут проводов к соленоидам. Отсоедините аккумулятор перед началом работ, чтобы избежать короткого замыкания. На моделях с 5-ступенчатой АКПП датчик может быть утоплен в корпус – для его извлечения потребуется специальный съемник или магнит.
Если после замены датчика спидометр не работает, проверьте предохранитель №15 в блоке предохранителей (расположен под капотом, рядом с аккумулятором). Также осмотрите провода на предмет повреждений – особенно в местах перегибов у коробки передач и моторного щита.
Для точной диагностики используйте сканер INPA или Carly – коды ошибок 24 (неисправность датчика скорости) или 50 (отсутствие сигнала) укажут на проблему. На ранних E34 (до 1992 года) датчик может быть механическим, с тросиком к спидометру – в этом случае ищите его на задней части приборной панели.

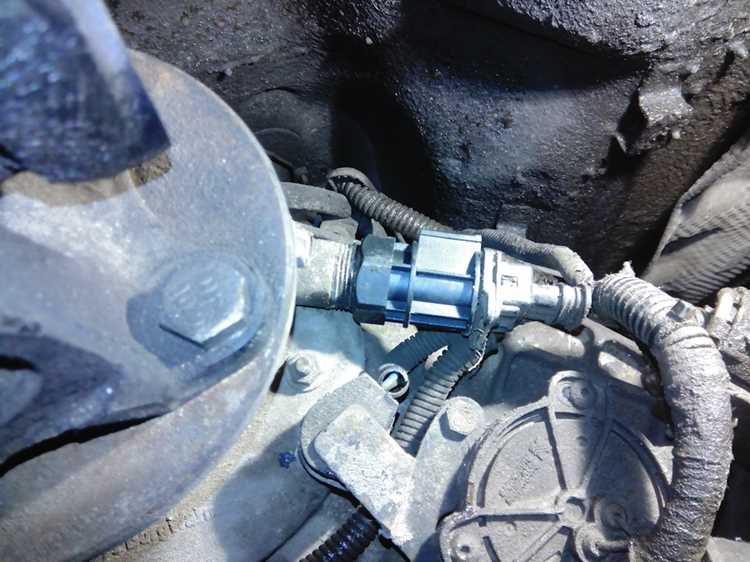

Какие признаки указывают на неисправность датчика скорости в BMW E34
Первый и самый очевидный симптом – некорректные показания спидометра. На E34 с механической коробкой передач стрелка может хаотично прыгать, замирать на нуле или показывать скорость, не соответствующую реальной. В моделях с автоматом (ZF 4HP22 или 5HP18) неисправный датчик провоцирует резкие переключения передач, особенно при переходе с 1-й на 2-ю, или задержки при включении режима Drive. Также обратите внимание на бортовой компьютер: если он перестаёт отображать текущую скорость или средний расход топлива, проблема с высокой вероятностью кроется в датчике, расположенном на раздаточной коробке (для полноприводных версий) или на коробке передач (для заднеприводных).
Дополнительные признаки: рывки при движении на постоянной скорости, особенно в диапазоне 40–60 км/ч, когда ЭБУ получает искажённые данные и ошибочно корректирует подачу топлива. На холостом ходу обороты могут плавать в пределах 100–200 об/мин из-за неверной интерпретации сигнала датчика блоком управления двигателем (DME). Проверьте разъём датчика на наличие окислов – на E34 он часто становится причиной нестабильного контакта. Для диагностики используйте мультиметр: сопротивление исправного датчика должно составлять 800–1400 Ом при температуре 20°C, а при вращении приводного вала (например, поддомкратив одно колесо) напряжение на сигнальном проводе должно меняться в пределах 0,5–5 В.
Расположение датчика скорости на механической и автоматической коробках передач
На BMW E34 датчик скорости (VSS) интегрирован в конструкцию коробки передач, но его точное расположение зависит от типа трансмиссии. В механических коробках (например, Getrag 260/5 или 260/6) датчик установлен на задней части картера, ближе к фланцу привода спидометра. На автоматических коробках (ZF 4HP22 или 5HP18) он чаще размещается на боковой поверхности корпуса, рядом с гидроблоком или датчиком положения селектора. Для доступа к датчику на МКПП потребуется снять защитный кожух карданного вала, на АКПП – демонтировать поддон или теплообменник.
Отличия в монтаже обусловлены конструктивными особенностями трансмиссий. В таблице ниже приведены ключевые параметры расположения датчика для разных типов коробок:
| Тип КПП | Модель коробки | Расположение датчика | Способ доступа |
|---|---|---|---|
| Механическая | Getrag 260/5, 260/6 | Задняя часть картера, над фланцем привода | Снятие защиты кардана, частичный слив масла |
| Автоматическая | ZF 4HP22 | Боковая поверхность, возле гидроблока | Демонтаж поддона, отсоединение разъема гидроблока |
| Автоматическая | ZF 5HP18 | Верхняя часть корпуса, рядом с селектором | Снятие теплообменника, отсоединение проводки |
При поиске датчика на АКПП обратите внимание на электрический разъем – он часто скрыт под пластиковым кожухом или теплоизоляцией. На МКПП датчик соединен с приводом спидометра через шестерню, которую легко идентифицировать по характерному зубчатому венцу. Перед демонтажем отключите аккумулятор и слейте часть трансмиссионной жидкости (для АКПП – до уровня ниже поддона), чтобы избежать утечек.
Для проверки работоспособности датчика используйте мультиметр: сопротивление исправного элемента должно составлять 800–1400 Ом (для индуктивных датчиков). На E34 с электронным спидометром сигнал с датчика поступает на блок управления двигателем (DME) или отдельный модуль спидометра. При замене устанавливайте только оригинальные датчики (номер по каталогу: 62 10 1 376 252 для МКПП, 62 10 8 376 253 для АКПП), так как аналоги могут не соответствовать параметрам сигнала.
Инструменты и материалы для демонтажа датчика скорости без повреждений
Для безопасного извлечения датчика скорости на BMW E34 потребуется набор инструментов, адаптированный под специфику креплений и расположение детали. Основная сложность – доступ к датчику, часто скрытому за пластиковыми накладками или металлическими элементами кузова. Использование неподходящих приспособлений приводит к срыву резьбы, повреждению разъема или деформации корпуса датчика.
Минимальный комплект включает:
- Торцевые головки 10 мм и 13 мм – для снятия защитных кожухов и кронштейнов, фиксирующих проводку. На E34 датчик часто крепится болтами под эти размеры, особенно в районе коробки передач.
- Удлинитель для трещотки 150–200 мм – обеспечивает доступ к труднодоступным болтам без демонтажа дополнительных узлов.
- Ключ с динамометром (диапазон 10–20 Н·м) – предотвращает перетяжку резьбы при обратной установке. Момент затяжки датчика скорости на E34 составляет 12–15 Н·м.
- Пластиковые клинья для снятия обшивки – исключают повреждение защелок при демонтаже внутренних панелей салона или багажника, если датчик расположен вблизи них.
Для работы с электрической частью понадобятся:
- Мультиметр с функцией проверки сопротивления – позволяет диагностировать целостность цепи датчика до демонтажа. Сопротивление исправного датчика на E34 должно быть в пределах 800–1400 Ом.
- Контактный спрей (например, Liqui Moly Kontaktreiniger) – удаляет окислы с разъема, предотвращая обрыв проводов при отсоединении. Наносится за 5–10 минут до работы.
- Термоусадочные трубки и паяльник – для ремонта поврежденной изоляции проводов, если датчик снимается из-за короткого замыкания.
При демонтаже датчика, расположенного на коробке передач, критически важно использовать магнитный держатель для болтов. На E34 крепежные элементы часто падают в поддон двигателя или между агрегатами, что усложняет сборку. Альтернатива – закрепление болтов на скотч или намагниченный пинцет.
Для защиты резьбы и корпуса датчика от коррозии применяют медную смазку (например, Permatex Copper Anti-Seize). Наносится тонким слоем на резьбу перед установкой нового датчика. Избегайте силиконовых смазок – они могут вызвать утечку тока в разъеме.
Если датчик «прикипел» к посадочному месту, используют проникающую жидкость (WD-40 Specialist или аналоги). Распыляется на резьбу за 15–20 минут до демонтажа, после чего датчик проворачивают на 1/4 оборота в обе стороны для равномерного проникновения состава. Запрещается применять ударный инструмент – корпус датчика выполнен из хрупкого пластика.
После извлечения датчика проверяют состояние уплотнительного кольца. На E34 используется резиновое кольцо с внутренним диаметром 14 мм. При деформации или потере эластичности его заменяют на оригинальное (артикул BMW 33 17 1 127 721) или аналог от Victor Reinz (70-33647-00). Установка без уплотнителя приводит к попаданию влаги в коробку передач.
Пошаговая инструкция по доступу к датчику скорости через моторный отсек
На BMW E34 датчик скорости расположен в коробке передач, но доступ к нему возможен через моторный отсек без демонтажа агрегатов. Работа требует минимального набора инструментов: торцевой ключ на 10 мм, удлинитель, трещотка, плоская отвёртка и фонарик. Перед началом убедитесь, что двигатель остыл, а автомобиль зафиксирован на ровной поверхности с включённым стояночным тормозом.
Первым шагом снимите пластиковую крышку двигателя, потянув её вверх за фиксаторы. На моделях с M50/M52 она крепится на трёх защёлках, на M20/M30 – на двух. Отсоедините воздушный патрубок, ведущий к дроссельной заслонке, ослабив хомут плоской отвёрткой. Это откроет доступ к задней части моторного отсека, где находится коробка передач.
Датчик скорости установлен в верхней части коробки передач, ближе к моторному щиту. На моделях с механической коробкой он расположен справа от троса спидометра, на автоматической – слева от гидроблока. Чтобы его увидеть, используйте фонарик и зеркало на гибком держателе: датчик представляет собой цилиндрический корпус с электрическим разъёмом и крепёжным болтом на 10 мм.
- Отсоедините электрический разъём датчика, нажав на фиксатор и потянув его в сторону. Если разъём прикипел, аккуратно подденьте его плоской отвёрткой, избегая повреждения контактов.
- Торцевым ключом на 10 мм открутите болт крепления датчика. На некоторых экземплярах болт может быть затянут с усилием до 12 Н·м – используйте удлинитель для рычага.
- Вытащите датчик, покачивая его из стороны в сторону. Если он не поддаётся, слегка постучите по корпусу резиновым молотком, но не прилагайте чрезмерных усилий – корпус пластиковый и может треснуть.
При установке нового датчика очистите посадочное место от грязи и старого герметика. Нанесите тонкий слой свежего герметика на резьбу датчика (например, Loctite 574), но избегайте попадания на рабочую поверхность. Затяните болт с моментом 8–10 Н·м, подключите разъём до щелчка фиксатора.
После установки проверьте работу спидометра на ходу. Если показания нестабильны или отсутствуют, осмотрите разъём на предмет окисления контактов. На моделях с автоматической коробкой неисправный датчик может вызывать рывки при переключении передач – в этом случае дополнительно проверьте проводку от датчика до блока управления.
Сборку проводите в обратном порядке: установите воздушный патрубок, затяните хомут, верните на место крышку двигателя. На моделях с кондиционером следите, чтобы патрубки не мешали доступу к датчику – при необходимости временно отсоедините их, предварительно сбросив давление в системе.
