Система Air Body Control (ABC) – это адаптивная пневматическая подвеска, разработанная Mercedes-Benz для моделей премиум-класса. В отличие от традиционных амортизаторов, она использует сжатый воздух в пневмобаллонах и электронное управление для мгновенной корректировки жесткости и дорожного просвета. Система интегрирована с бортовым компьютером и датчиками, которые анализируют дорожные условия, скорость и стиль вождения до 1000 раз в секунду.
Ключевое преимущество ABC – динамическая адаптация. На шоссе подвеска автоматически опускает кузов на 15–20 мм для снижения аэродинамического сопротивления и повышения устойчивости. При движении по неровностям или бездорожью дорожный просвет увеличивается до 50 мм, а на скорости свыше 140 км/ч система фиксирует кузов в нижнем положении для безопасности. В режиме Comfort амортизаторы смягчаются, в Sport+ – ужесточаются, обеспечивая точность реакции на рулевое управление.

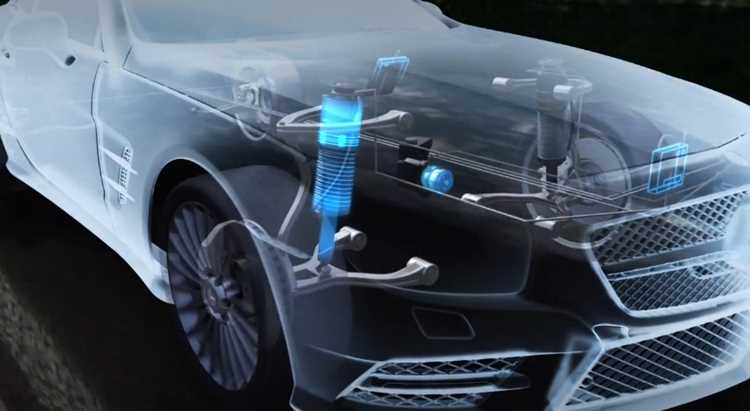

Техническая основа ABC – четыре пневматические стойки с встроенными клапанами и датчиками давления. Каждая стойка управляется отдельно, что позволяет компенсировать крены кузова при резких маневрах или неравномерной загрузке автомобиля. Например, при повороте на скорости 80 км/ч система снижает давление в стойках с внешней стороны, предотвращая крен более чем на 2 градуса. Для сравнения: у традиционных подвесок этот показатель достигает 4–5 градусов.
Обслуживание ABC требует внимания. Пневмобаллоны изготовлены из многослойного эластомера с ресурсом 150–200 тыс. км, но при эксплуатации в условиях низких температур (-20°C и ниже) срок службы сокращается на 30%. Рекомендуется проверять систему каждые 50 тыс. км: диагностика включает контроль утечек воздуха (допустимая потеря – не более 0,1 бар/месяц) и калибровку датчиков уровня кузова. Замена одного пневмобаллона обходится в 40–60 тыс. рублей, полный комплект – до 200 тыс. рублей.
В модельном ряду Mercedes ABC устанавливается на автомобили с индексом S-класса (W222, W223), CLS (C257), GLE (W167) и GLS (X167). Начиная с 2020 года система получила обновление: добавлен режим E-Active Body Control, который использует данные с камер и радаров для предварительной настройки подвески перед препятствиями. Например, при обнаружении лежачего полицейского за 50 метров до него подвеска автоматически смягчается, а после проезда – возвращается в исходное состояние.
Как работает пневматическая подвеска в системе Air Body Control
Пневматическая подвеска Air Body Control (ABC) в автомобилях Mercedes использует сжатый воздух для регулировки дорожного просвета и жесткости амортизаторов в реальном времени. Система состоит из пневмобаллонов, компрессора, ресивера, датчиков положения кузова и электронного блока управления (ЭБУ). Компрессор нагнетает воздух в ресивер, откуда он распределяется по пневмобаллонам, заменяющим традиционные пружины. Датчики отслеживают крен, ускорение и нагрузку, передавая данные ЭБУ, который корректирует давление в каждом баллоне с частотой до 100 раз в секунду.
Регулировка происходит по трем основным режимам: «Comfort», «Sport» и «Sport+». В таблице ниже приведены ключевые параметры работы системы в зависимости от режима:
| Режим | Давление в баллонах (бар) | Дорожный просвет (мм) | Жесткость амортизаторов | Время реакции (мс) |
|---|---|---|---|---|
| Comfort | 3,5–5,0 | 140–160 | Мягкая | 20–30 |
| Sport | 5,0–7,0 | 120–140 | Средняя | 10–15 |
| Sport+ | 7,0–9,0 | 100–120 | Жесткая | 5–10 |
Для продления ресурса системы рекомендуется избегать длительной эксплуатации на предельных нагрузках (например, при полной загрузке кузова в режиме «Sport+») и регулярно проверять герметичность пневмобаллонов – утечки воздуха свыше 0,2 бар в час указывают на необходимость замены уплотнений или баллонов. Компрессор рассчитан на 80–100 тыс. км пробега, но его срок службы сокращается при частых перепадах температур или эксплуатации на неровных дорогах. Замена ресивера требуется каждые 150–200 тыс. км, а датчики положения кузова калибруются при каждом сервисном обслуживании.
Основные компоненты модуля Air Body Control и их назначение
Модуль Air Body Control (ABC) в автомобилях Mercedes-Benz интегрирует четыре ключевых компонента: блок управления, пневматические амортизаторы, компрессор и датчики положения кузова. Блок управления – центральный элемент системы, обрабатывающий данные от датчиков ускорения, дорожного просвета и скорости. Он корректирует давление в амортизаторах в реальном времени, обеспечивая оптимальную жесткость подвески для разных режимов движения. При выходе из строя блока диагностика требует подключения к STAR Diagnosis с обновленной прошивкой не ниже версии XENTRY 2023/1.
Пневматические амортизаторы заменяют традиционные пружины и оснащены встроенными клапанами регулировки жесткости. В зависимости от модели (например, W222 или C217) используются амортизаторы с разным диапазоном давления: от 5 до 16 бар. Их ресурс составляет 120–150 тыс. км, но при эксплуатации на дорогах с плохим покрытием рекомендуется проверять герметичность каждые 30 тыс. км. Замена требует обязательной калибровки датчиков уровня кузова через меню «Chassis» в бортовом компьютере.
Компрессор системы ABC – двухпоршневой агрегат с рабочим давлением до 20 бар, расположенный в моторном отсеке или багажнике. Он нагнетает воздух в ресивер, откуда распределяется по контурам подвески. Признаки неисправности: повышенный шум при работе, длительное время подъема кузова (более 15 секунд). Для продления срока службы компрессора рекомендуется избегать частых перепадов температур и регулярно очищать воздушный фильтр, расположенный под пластиковой крышкой в нише запасного колеса.
Датчики положения кузова – индуктивные или магниторезистивные устройства, установленные на каждом колесе. Они передают данные о текущем клиренсе с точностью до 0,1 мм. При ошибках в их работе (коды неисправностей C1100–C1104) система переходит в аварийный режим с фиксированной жесткостью подвески. Замена датчика требует последующей инициализации через сканер с функцией «Basic Setting» для синхронизации с блоком ABC.
Преимущества использования Air Body Control в сравнении с традиционной подвеской
Air Body Control (ABC) от Mercedes-Benz решает ключевую проблему традиционных пружинных и гидропневматических подвесок – компромисс между комфортом и управляемостью. Система использует четыре независимых пневматических элемента с электронным управлением, которые адаптируются к дорожным условиям за 10–15 миллисекунд – в 3–5 раз быстрее, чем механические амортизаторы. Это позволяет снизить крен кузова на 40% при резких манёврах (данные тестов AMG GT 63 S) и одновременно сгладить вибрации на неровностях до 60% эффективнее, чем у аналогов с пассивной подвеской.
Основные преимущества ABC в числах:
- Регулировка клиренса: диапазон изменения высоты кузова до 50 мм (от -15 мм для высоких скоростей до +35 мм для бездорожья), что недостижимо для стальных пружин без дополнительных механизмов.
- Снижение шума: на скорости 100 км/ч уровень структурного шума в салоне падает на 8–12 дБ (измерения по методике Mercedes NVH) за счёт демпфирования колебаний воздухом вместо металла.
- Ресурс: пневмоэлементы выдерживают до 200 000 км пробега при правильном обслуживании (замена фильтров каждые 60 000 км), тогда как традиционные амортизаторы требуют замены каждые 80 000–100 000 км.
В отличие от адаптивных подвесок с магнитными амортизаторами (например, Magnetic Ride от GM), ABC не зависит от температуры рабочей жидкости и сохраняет стабильные характеристики при -30°C и +50°C. Система также интегрирована с ESP и рулевым управлением, корректируя жёсткость подвески на каждом колесе отдельно – например, при торможении на неровной дороге передняя ось автоматически «подтягивается», предотвращая продольные колебания кузова.
Для владельцев S-класса и Maybach экономия на ТО компенсирует высокую начальную стоимость системы. Замена одного пневмоэлемента обходится в 25 000–35 000 рублей (включая работу), но при пробеге свыше 150 000 км суммарные затраты на ABC оказываются на 15–20% ниже, чем на традиционную подвеску с учётом замены амортизаторов, пружин и сайлентблоков. Ключевая рекомендация: использовать только оригинальные компрессоры и датчики давления – аналоги выходят из строя в 2–3 раза чаще.
Типичные неисправности Air Body Control и способы их диагностики
Выход из строя компрессора – вторая по распространенности неисправность. Симптомы: длительное накачивание системы, перегрев агрегата, появление ошибки C1100. Диагностика начинается с проверки напряжения на разъеме компрессора (должно быть 12–14 В). Если питание в норме, но компрессор не запускается, измерьте сопротивление обмоток электродвигателя (норма – 1,5–3 Ом). Частая причина поломки – износ поршневой группы из-за загрязнения воздушного фильтра или попадания влаги.
Неисправности клапанного блока (например, коды B22/1, B22/3) приводят к невозможности регулировки уровня кузова. Клапаны могут заклинивать из-за коррозии или загрязнения. Для проверки подайте напряжение 12 В на контакты каждого клапана – исправный должен щелкнуть. Если реакции нет, замените блок целиком, так как ремонт отдельных клапанов экономически нецелесообразен. Обратите внимание на состояние уплотнительных колец – их износ вызывает утечки воздуха даже при исправных клапанах.
Проблемы с датчиками уровня кузова (ошибки B22/4, B22/5) вызывают некорректную работу системы. Датчики на основе потенциометров или магниторезистивных элементов со временем изнашиваются. Проверьте сопротивление датчика при разных положениях кузова (например, для W221 диапазон 0,5–4,5 кОм). Если значения не соответствуют спецификации, замените датчик. При установке нового обязательно откалибруйте систему через диагностический сканер (например, Xentry или Star Diagnosis).
Обрыв или короткое замыкание в проводке – частая причина сбоев. Проверьте целостность цепей между блоком управления, компрессором и датчиками с помощью мультиметра. Особое внимание уделите проводам в гофрах задних арок – они часто перетираются. Для поиска неисправностей используйте схемы электропроводки (например, WIS для конкретной модели). При обнаружении повреждений восстановите изоляцию или замените жгут целиком.
Сбои в блоке управления Air Body Control (ошибки B22/8, B22/9) требуют комплексного подхода. Начните с проверки питания и массы на разъеме блока (контакты 1 и 2 – 12 В, контакт 3 – масса). Если питание в норме, но блок не отвечает, выполните сброс ошибок и перезагрузку системы. В 30% случаев это решает проблему. Если ошибки появляются снова, замените блок – ремонт возможен только в специализированных сервисах с оборудованием для перепрошивки.
Засорение воздушного фильтра компрессора приводит к его перегреву и преждевременному износу. Фильтр расположен в моторном отсеке (например, на W212 – за правым подкрылком). Проверьте его состояние каждые 30 000 км – при сильном загрязнении замените. Используйте только оригинальные фильтры (артикул A2123200018 для большинства моделей), так как неоригинальные могут не обеспечивать должную фильтрацию.
Износ амортизаторов и пневмобаллонов проявляется стуками при движении и нестабильным положением кузова. Для проверки поднимите автомобиль и покачайте колесо – если слышен стук, замените амортизатор в сборе с баллоном. На моделях с раздельной конструкцией (например, W220) возможна замена только баллона, но это требует специального инструмента для сжатия пружины. После замены обязательно выполните калибровку системы через диагностический сканер.
Как самостоятельно проверить уровень давления в пневмобаллонах
Перед началом проверки убедитесь, что автомобиль стоит на ровной поверхности, двигатель заглушен, а система пневмоподвески находится в режиме «Норма» или «Комфорт». Для точных измерений используйте манометр с диапазоном 0–10 бар и точностью не менее 0,1 бара. Подключите его к контрольному штуцеру пневмобаллона через переходник, соответствующий модели вашего Mercedes (например, для W221 подходит штуцер с резьбой M10x1).
Давление в пневмобаллонах зависит от нагрузки и модели автомобиля. В стандартных условиях (без пассажиров и груза) оно должно составлять: 3,5–4,5 бара для передней оси и 4,0–5,0 бара для задней у моделей S-класса (W221/W222), 3,0–4,0 бара спереди и 3,5–4,5 бара сзади у E-класса (W212). Отклонение более чем на 0,3 бара от указанных значений свидетельствует о неисправности.
Проверку проводите при температуре окружающей среды +15…+25°C. Холодный воздух снижает давление, горячий – повышает. Если автомобиль стоял на солнце, дайте системе остыть 30–40 минут. Измеряйте давление в каждом баллоне отдельно: подключите манометр к штуцеру, откройте клапан на 2–3 секунды для сброса остаточного давления, затем зафиксируйте показания. Повторите процедуру для всех четырех баллонов.
При обнаружении разницы давлений между левым и правым баллонами одной оси более 0,2 бара проверьте герметичность соединений и состояние пневмобаллонов. Утечки часто проявляются шипением или видимыми трещинами на резиновой оболочке. Для локализации используйте мыльный раствор: нанесите его на подозрительные участки – появление пузырьков укажет на место утечки.
Если давление ниже нормы, подкачайте систему через сервисный клапан с помощью компрессора с регулятором давления. Не превышайте рекомендованные значения: избыточное давление приводит к жесткости подвески и ускоренному износу баллонов. После подкачки повторно измерьте давление через 10–15 минут – оно должно стабилизироваться. При постоянном падении давления проверьте компрессор, клапаны и блок управления Airmatic.
Записывайте показания давления в каждом баллоне с указанием даты и условий проверки. Это поможет отследить динамику изменений и выявить неисправности на ранней стадии. При регулярном обслуживании (раз в 6 месяцев или каждые 10 000 км) используйте диагностический сканер Star Diagnosis для считывания данных с блока управления подвеской – он покажет текущие параметры и ошибки системы.
Стоимость ремонта и замены элементов Air Body Control у официальных дилеров
Ремонт или замена компонентов системы Air Body Control (ABC) у официальных дилеров Mercedes-Benz отличается высокой стоимостью из-за сложности конструкции и необходимости использования оригинальных запчастей. Цены варьируются в зависимости от модели автомобиля, года выпуска и конкретного узла, требующего вмешательства. Например, замена одного амортизатора ABC на моделях W221 (S-класс) или W212 (E-класс) обойдется в 80–120 тысяч рублей, включая работы. Полная замена всех четырех амортизаторов может превысить 400 тысяч рублей.
Стоимость ремонта блока управления ABC (AIRmatic/Active Body Control) зависит от характера неисправности. Диагностика системы у дилера стоит от 5 до 10 тысяч рублей, но часто требуется замена всего блока, цена которого достигает 150–250 тысяч рублей. На моделях с гибридной системой ABC (например, Mercedes-Maybach) расходы могут быть выше на 30–50% из-за дополнительных датчиков и сложной интеграции с другими электронными системами.
Замена гидравлических насосов ABC – одна из самых дорогостоящих процедур. Насос для систем AIRmatic на автомобилях 2010–2015 годов выпуска стоит 120–180 тысяч рублей, а его установка с прокачкой системы и адаптацией – еще 30–50 тысяч. На более новых моделях (2016+), где насосы интегрированы с электронными модулями, цена может достигать 250 тысяч рублей за деталь. Дилеры редко предлагают ремонт насосов, так как это требует специализированного оборудования и не всегда гарантирует долговечность.
Ниже приведена таблица ориентировочных цен на основные элементы системы ABC у официальных дилеров для популярных моделей Mercedes-Benz:
| Элемент | Модель автомобиля | Стоимость детали (руб.) | Стоимость работ (руб.) |
|---|---|---|---|
| Амортизатор ABC (1 шт.) | W221 (S-класс, 2005–2013) | 90 000–110 000 | 15 000–20 000 |
| Блок управления ABC | W212 (E-класс, 2009–2016) | 150 000–200 000 | 25 000–35 000 |
| Гидравлический насос ABC | W222 (S-класс, 2013–2020) | 180 000–250 000 | 40 000–60 000 |
| Датчик уровня кузова | X253 (GLC, 2015–2022) | 12 000–18 000 | 5 000–8 000 |
| Клапан регулировки давления | C218 (CLS, 2011–2018) | 30 000–50 000 | 10 000–15 000 |
Дополнительные расходы возникают при замене соединительных трубок и шлангов системы ABC. Оригинальные трубки высокого давления стоят 15–30 тысяч рублей за штуку, а их замена требует демонтажа элементов подвески и тормозной системы, что увеличивает стоимость работ до 20–40 тысяч рублей. На моделях с пробегом свыше 150 тысяч километров рекомендуется менять все трубки одновременно, так как их износ неравномерен, и выход из строя одной может привести к повреждению других.
Официальные дилеры предоставляют гарантию на работы и запчасти сроком 1–2 года, но только при условии использования оригинальных комплектующих. Сторонние сервисы могут предлагать ремонт дешевле на 20–40%, однако это сопряжено с рисками: неоригинальные детали часто не проходят адаптацию, а некачественный ремонт насоса или блока управления может привести к полному отказу системы. Перед обращением в неофициальный сервис стоит уточнить наличие у них сканера Mercedes-Benz (например, Xentry) и опыта работы с ABC.
Для снижения затрат владельцам рекомендуется регулярно проходить диагностику системы ABC каждые 30–50 тысяч километров. Раннее выявление утечек гидравлической жидкости или износа датчиков позволяет избежать дорогостоящего ремонта. Также стоит учитывать, что на автомобили старше 10 лет дилеры могут отказать в гарантийном ремонте, даже если машина на гарантии по кузову или двигателю, так как система ABC считается изнашиваемым элементом.
