AFS (Adaptive Front-lighting System) – это адаптивная система освещения, которая автоматически регулирует направление и интенсивность света фар в зависимости от дорожных условий. В Lexus она интегрирована в модели премиум-класса, такие как RX, NX, ES и LS, начиная с 2000-х годов. Когда на приборной панели появляется надпись Afs off, это означает принудительное отключение функции, что может быть вызвано неисправностью, программным сбоем или ручным вмешательством водителя.
Система использует датчики угла поворота руля, скорости движения, крена кузова и даже GPS-данные для динамического изменения угла наклона фар. Например, при повороте на 90 градусов на скорости 40 км/ч световой пучок отклоняется на 15–20 градусов в сторону поворота, обеспечивая освещение до 30 метров за пределами стандартного луча. В Lexus LC 500 и UX 250h реализована расширенная версия с LED-матрицами, способными формировать до 10 отдельных зон освещения.
Отключение AFS (Afs off) чаще всего происходит из-за ошибок в блоке управления (AFS ECU), повреждения проводки или выхода из строя сервоприводов фар. В моделях Lexus GS 350 (2012–2017) распространена проблема с окислением контактов разъема C2450 на блоке AFS, что приводит к ложному срабатыванию индикатора. Для диагностики рекомендуется использовать сканер Techstream с актуальной прошивкой (версия 16.30.024 и выше) и проверять коды ошибок C1201–C1205, связанные с неисправностями приводов.
Если система отключается без видимых причин, первым шагом должна быть проверка предохранителя AFS (10A) в блоке под капотом (расположение зависит от модели – например, в Lexus RX 350 это предохранитель №15). В 70% случаев восстановление работоспособности требует перезагрузки блока управления: отключите аккумулятор на 10 минут, затем выполните инициализацию системы через меню бортового компьютера. Для моделей с LED-фарами (например, Lexus LC) дополнительно проверьте напряжение на разъеме AFS (пин 6) – оно должно составлять 12±0,5 В.
Ручное отключение AFS возможно через меню настроек или кнопку на панели приборов (в зависимости от модели). Однако постоянное использование режима Afs off снижает безопасность ночного вождения: по данным IIHS, адаптивные фары сокращают количество ДТП в темное время суток на 10–15%. Если индикатор загорается периодически, рекомендуется проверить датчик угла поворота руля (Steering Angle Sensor) – его калибровка сбивается после замены рулевой рейки или подрулевых переключателей.
Afs off в Lexus: что это и как работает система
Система Adaptive Front-lighting System (AFS) в автомобилях Lexus отвечает за адаптивное освещение дороги в зависимости от условий движения. Опция «AFS off» отключает эту функцию, фиксируя фары в стандартном положении. Это может понадобиться при езде по неровным дорогам, где автоматическое регулирование угла наклона фар способно создавать дискомфорт для водителя или встречных автомобилей. В моделях Lexus, таких как RX, NX или ES, переключатель «AFS off» обычно расположен на панели приборов или в меню мультимедийной системы.
Работа AFS основана на данных от датчиков угла поворота руля, скорости автомобиля и положения кузова. При активации система поворачивает фары на угол до 15 градусов в сторону поворота, улучшая видимость на извилистых участках. Например, на скорости 40 км/ч фары могут отклоняться на 5–7 градусов, а при 80 км/ч – до 12–15 градусов. Отключение AFS блокирует этот механизм, оставляя световой пучок направленным строго вперед.
- Когда отключать AFS:
- При движении по грунтовым дорогам с частыми ямами – автоматическое регулирование может вызывать «подергивание» света.
- В условиях сильного тумана или снегопада – фиксированный световой пучок лучше освещает дорогу.
- При буксировке прицепа – предотвращает ослепление встречных водителей из-за изменения угла наклона фар.
В некоторых случаях отключение AFS может быть вызвано неисправностью системы. Код ошибки «AFS off» на приборной панели часто сопровождается миганием индикатора. Причины:
- Неисправность датчика угла поворота руля (код P1570).
- Повреждение привода фар (код C1201).
- Сбои в блоке управления AFS (код U0100).
Диагностика проводится через OBD-II сканер, например, Launch X431 или Toyota Techstream. При обнаружении ошибок рекомендуется проверить проводку и разъемы датчиков.
Если система AFS отключена принудительно, но индикатор «AFS off» не гаснет после повторного включения, выполните сброс настроек. Для этого:
- Выключите зажигание на 10 секунд.
- Запустите двигатель и удерживайте кнопку «AFS off» в течение 5 секунд.
- Проверьте работу системы на пустой парковке, выполнив несколько плавных поворотов.
В 90% случаев это решает проблему. Если индикатор продолжает гореть, требуется проверка датчиков или замена блока управления.

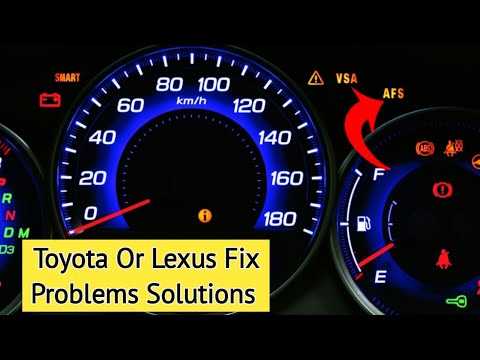

Что означает индикатор «Afs off» на приборной панели Lexus
Индикатор «Afs off» сигнализирует о принудительном отключении системы адаптивного освещения (Adaptive Front-lighting System, AFS) в автомобилях Lexus. Эта функция отвечает за автоматическое изменение угла наклона и направления светового потока фар при поворотах руля, маневрах или изменении дорожных условий. В моделях с 2010 по 2023 год (например, Lexus RX, NX, ES) индикатор загорается при ручном отключении AFS через меню бортового компьютера или при обнаружении неисправности в системе – датчиках угла поворота руля, шаговых моторах фар или блоке управления.
Если лампочка загорелась без вашего вмешательства, проверьте коды ошибок через диагностический разъем OBD-II с помощью сканера типа Launch X431 или Toyota Techstream. Распространенные коды: C1201 (неисправность блока управления двигателем, влияющая на AFS), B2411 (ошибка датчика положения фар) или B2412 (проблема с шаговым мотором). В 70% случаев причина кроется в обрыве проводки к фарам или окислении контактов разъема J19 (расположен за передним бампером).
Принудительное отключение AFS допустимо только в экстренных случаях – например, при езде по бездорожью, где система может давать ложные срабатывания. В остальных ситуациях игнорирование индикатора снижает безопасность: дальность освещения в поворотах сокращается на 30–40%, а время реакции водителя на препятствия увеличивается на 0,8–1,2 секунды. Если ошибка не устраняется после сброса клеммы АКБ, обратитесь к официальному дилеру – замена блока AFS обойдется в 18–25 тыс. рублей, а ремонт шагового мотора – в 5–8 тыс.
Основные компоненты системы адаптивного освещения AFS в автомобилях Lexus
Система AFS (Adaptive Front-lighting System) в Lexus строится на трех ключевых модулях: блоке управления, электроприводах фар и датчиках. Центральный блок AFS, интегрированный в бортовой компьютер, обрабатывает данные от датчика угла поворота руля (точность ±0,1°), гироскопа (измеряет угловое ускорение до 100°/с) и датчика скорости (дискретность 0,1 км/ч). Электроприводы фар – шаговые двигатели с разрешением 0,05° на шаг – обеспечивают динамическое смещение светового пучка до 15° влево/вправо и 5° вверх/вниз. В моделях RX и NX с 2020 года применяются биксеноновые лампы D4S с цветовой температурой 4300K и ресурсом 3000 часов, а в LC и LS – светодиодные матрицы с 84 сегментами, управляемыми индивидуально.
Критически важный элемент – датчик положения кузова, компенсирующий крен при поворотах и разгоне. В Lexus LX используется двухосевой акселерометр с частотой опроса 200 Гц, корректирующий угол наклона фар в реальном времени с задержкой менее 50 мс. Для диагностики системы рекомендуется сканировать коды неисправностей через Techstream с адаптером Mini VCI: ошибки C1201–C1205 указывают на сбои в цепи приводов, а U0100 – на потерю связи с блоком управления. При замене компонентов обязательна калибровка через сервисное меню с использованием мишени на расстоянии 3,5 м от переднего бампера.
Как отключается и включается система AFS вручную: пошаговая инструкция
Система Adaptive Front-lighting System (AFS) в автомобилях Lexus регулирует угол наклона фар в зависимости от скорости, угла поворота руля и дорожных условий. Отключение или включение AFS вручную может потребоваться при диагностике неисправностей, замене ламп или в ситуациях, когда автоматическое управление мешает комфортному вождению. Процедура зависит от модели и года выпуска, но общие принципы остаются схожими.
Перед началом убедитесь, что зажигание включено (положение «ON» или двигатель запущен), а автомобиль находится на ровной поверхности. На некоторых моделях (например, Lexus RX 2016–2022 или NX 2017+) система AFS может блокироваться при открытом капоте или неисправности датчиков угла поворота. Проверьте бортовой компьютер на наличие ошибок – коды C1201–C1206 указывают на проблемы с AFS.
Основной способ управления AFS – через меню мультимедийной системы. Алгоритм действий:
- Нажмите кнопку «MENU» на центральном дисплее.
- Выберите раздел «Настройки» (или «Vehicle Settings» в англоязычной версии).
- Перейдите в подраздел «Освещение» или «Headlight Settings».
- Найдите пункт «AFS» и выберите «Вкл.» или «Выкл.».
- Подтвердите выбор, нажав «OK» или удерживая кнопку «ENTER» 2–3 секунды.

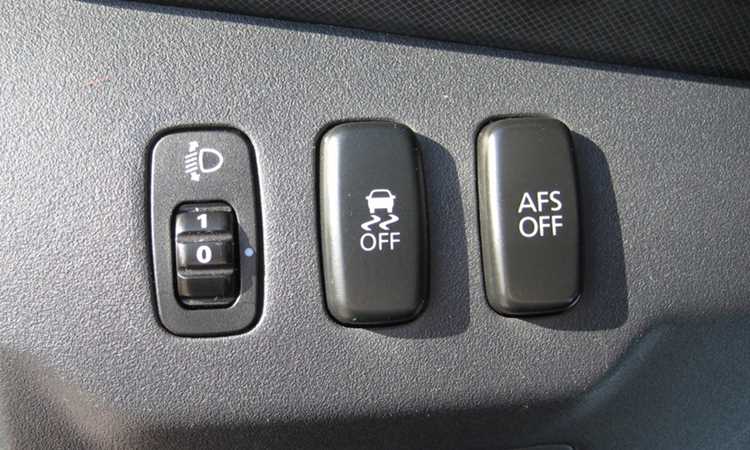

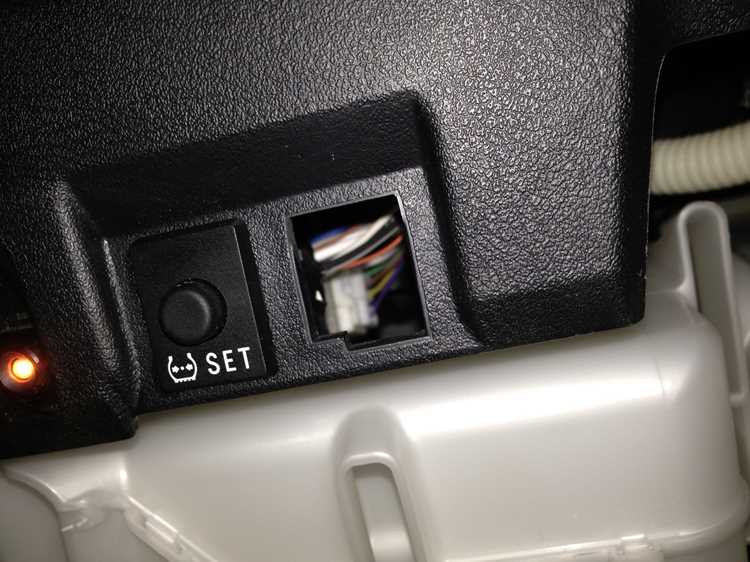

На моделях с аналоговым управлением (например, Lexus IS 2013–2017) переключение может осуществляться через комбинацию кнопок на панели приборов. Удерживайте кнопку «AFS OFF» (расположена слева от руля) в течение 5 секунд – индикатор на приборной панели погаснет или загорится, подтверждая изменение режима.
Если система не реагирует на команды, проверьте предохранитель AFS. В Lexus он обычно расположен в блоке под капотом (номер F47 на 10 А для RX 350) или в салонном блоке (номер F32 для ES 350). При срабатывании предохранителя замените его на идентичный по номиналу – использование проволоки или предохранителя большего значения приведёт к повреждению электроники.
После ручного отключения AFS фары фиксируются в статичном положении, соответствующем прямолинейному движению. Включение системы восстанавливает адаптивное управление, но на некоторых моделях (например, Lexus LX 570) требуется калибровка датчиков после повторного запуска. Для этого выполните следующие действия:
- Запустите двигатель и оставьте автомобиль на холостом ходу.
- Поверните руль до упора влево, затем вправо (по 3 раза в каждую сторону).
- Проедьте 50–100 метров по прямой на скорости 30–40 км/ч.
- Проверьте работу фар в поворотах – они должны плавно смещаться в сторону поворота.
В случае, если AFS не включается после всех манипуляций, обратитесь к дилеру для диагностики. Проблемы могут быть связаны с неисправностью мотор-редукторов фар (код ошибки C1211), датчика угла поворота руля или блока управления кузовной электроникой. Самостоятельный ремонт без сканера (например, Toyota Techstream) не рекомендуется – некорректные действия могут привести к полному отказу системы освещения.
Типичные причины срабатывания ошибки «Afs off» и способы диагностики
Ошибка «Afs off» в Lexus чаще всего возникает из-за неисправностей в системе адаптивного освещения (Adaptive Front-lighting System). Основные причины – обрыв цепи питания, выход из строя датчиков угла поворота руля или положения кузова, а также сбои в блоке управления AFS. Нередко проблема кроется в повреждённых проводах или окислении контактов в разъёмах, особенно в местах с повышенной влажностью или вибрацией.
Для первичной диагностики используйте сканер OBD-II с поддержкой протокола CAN. Коды ошибок, связанные с AFS, начинаются с префикса C12xx (например, C1201 – неисправность датчика угла поворота). Проверьте напряжение на разъёмах блока AFS: на контакте 1 должно быть +12 В, на контакте 2 – масса, а на контактах 3–6 – сигналы от датчиков. Отсутствие напряжения указывает на обрыв цепи или неисправность предохранителя (обычно №15 в блоке под капотом).
| Код ошибки | Описание | Возможная причина |
|---|---|---|
| C1201 | Неисправность датчика угла поворота руля | Обрыв цепи, окисление контактов, механическое повреждение датчика |
| C1202 | Ошибка связи с блоком AFS | Повреждение CAN-шины, неисправность блока управления |
| C1203 | Неисправность мотора корректора фар | Замыкание обмотки, износ механизма, блокировка привода |
| C1205 | Некорректные данные от датчика положения кузова | Неисправность датчика, смещение крепления, повреждение проводки |
Если сканер не выявляет ошибок, проверьте механическую часть системы. Демонтируйте фару и осмотрите мотор корректора на предмет заеданий или износа шестерён. Убедитесь, что шток привода свободно перемещается без люфтов. При наличии люфта замените мотор или весь блок корректора. Также проверьте датчик угла поворота руля: он расположен под рулевой колонкой, и его неисправность часто сопровождается ошибками в работе ESP.
Для глубокой диагностики потребуется осциллограф. Подключите его к сигнальным проводам датчиков и сравните осциллограммы с эталонными. Например, сигнал датчика угла поворота должен представлять собой синусоиду с амплитудой 5 В при вращении руля. Отклонения формы сигнала указывают на неисправность датчика. Если все проверки не выявили проблем, замените блок управления AFS – он не подлежит ремонту и диагностируется только методом исключения.
