Как снять радиатор рено флюенс

Радиатор системы охлаждения на Рено Флюенс (2009–2016 гг.) – уязвимый элемент, особенно при эксплуатации в условиях частых пробок или агрессивного вождения. Средний срок службы штатного радиатора – 80–120 тыс. км, но течи по стыкам или повреждения пластиковых бачков могут возникнуть и раньше. Замена требует демонтажа переднего бампера, частичного слива антифриза и точной последовательности действий, чтобы избежать повреждения патрубков или датчиков.

Для работы понадобятся: торцевые головки на 10 и 13 мм, отвёртка с плоским жалом, пассатижи, ёмкость для слива антифриза (не менее 5 л), новый радиатор (оригинал – 7701067658, аналоги – Valeo 731500 или Nissens 60750), герметик для системы охлаждения и 6–8 литров свежего антифриза (Renault Glaceol RX Type D или аналог). Перед началом убедитесь, что двигатель остыл – давление в системе может привести к ожогам.

На Флюенсе с двигателями K4M (1.6 л) и M4R (2.0 л) радиатор крепится на четырёх болтах к рамке радиатора и двух пластиковых защёлках сверху. Нижние патрубки фиксируются хомутами с пружинным механизмом – их удобнее снимать пассатижами, сжав усики. Верхний патрубок идёт к термостату, нижний – к помпе. При демонтаже важно не повредить датчик температуры охлаждающей жидкости (расположен на левой стороне радиатора) и вентиляторы – их разъёмы лучше отсоединить заранее.

После установки нового радиатора система требует тщательной прокачки: заливайте антифриз через расширительный бачок до отметки MAX, затем запустите двигатель на 2–3 минуты, дождитесь включения вентиляторов и долейте жидкость. Проверьте отсутствие подтёков на стыках патрубков и бачка – даже микроскопические утечки приведут к завоздушиванию системы и перегреву.

Необходимые инструменты и материалы для замены радиатора

Для замены радиатора на Рено Флюенс потребуется набор торцевых головок: 8, 10, 13 и 16 мм. Обязательно наличие удлинителей разной длины (100–250 мм) и карданного шарнира для доступа к труднодоступным болтам крепления бампера и рамки радиатора. Трещотка с храповым механизмом ускорит процесс, особенно при работе в стеснённых условиях моторного отсека.

Ключ Torx T30 необходим для демонтажа пластиковых элементов передней панели, включая решётку радиатора и нижние крепления бампера. Шестигранник на 6 мм понадобится для отсоединения патрубков системы охлаждения – на Рено Флюенс они фиксируются хомутами с внутренним шестигранником. Плоская отвёртка с шириной жала 5–7 мм пригодится для снятия клипс и защёлок.

Специальный съёмник для клипс бампера (артикул Renault 77 11 410 612) предотвратит повреждение пластиковых фиксаторов. Если съёмника нет, подойдёт тонкая пластиковая лопатка или заточенная деревянная палочка, но работать нужно аккуратно – клипсы хрупкие и часто ломаются при неосторожном обращении.

Новый радиатор должен соответствовать оригинальному артикулу: 7701064684 для бензиновых двигателей 1.6 и 2.0, 8200770378 для дизельных 1.5 dCi. При выборе аналогов проверяйте совместимость по габаритам и расположению патрубков – например, радиаторы от Denso или Valeo часто идут с уже установленными резиновыми подушками крепления.

Антифриз для доливки или полной замены выбирайте по спецификации Renault Type D (зелёный, артикул 7711428132) или его аналог – например, Total Glacelf Auto Supra. Для промывки системы охлаждения используйте дистиллированную воду или специализированные составы, такие как Liqui Moly Kuhler-Reiniger, чтобы удалить отложения и ржавчину перед установкой нового радиатора.

Хомуты для патрубков лучше заменить на новые – подойдут пружинные или червячные с диаметром 25–40 мм. Силиконовая смазка (например, Permatex 80070) облегчит установку резиновых уплотнений и предотвратит их прилипание к металлу. Для герметизации резьбовых соединений используйте анаэробный фиксатор средней фиксации (Loctite 243) на болтах крепления рамки радиатора.

Домкрат и подставки под кузов потребуются для снятия защиты картера и доступа к нижним креплениям радиатора. Работайте на ровной поверхности, зафиксировав автомобиль стояночным тормозом и включив первую передачу (или режим P для АКПП). Для слива антифриза подготовьте ёмкость объёмом не менее 8 литров – подойдёт пластиковый таз или канистра с широким горлом.

Дополнительные материалы: ветошь для протирки поверхностей, перчатки нитриловые (антифриз токсичен), фонарик с магнитным креплением для подсветки рабочей зоны. Если радиатор меняется из-за течи, проверьте состояние вентиляторов охлаждения и датчика температуры – их неисправность может привести к повторному перегреву даже с новым радиатором.

Слив охлаждающей жидкости и подготовка автомобиля к демонтажу

Перед началом работ убедитесь, что двигатель полностью остыл – температура охлаждающей жидкости (ОЖ) в системе Renault Fluence может достигать 110°C. Подготовьте емкость объемом не менее 7 литров (общий объем системы – 6,5 л) для слива ОЖ. Расположите её под сливным краном радиатора, который находится в нижней части левого бачка (со стороны водителя). Открутите кран против часовой стрелки на 2–3 оборота, используя ключ на 10 мм или плоскогубцы с узкими губками – конструкция крана пластиковая, излишнее усилие приведет к поломке. Для ускорения процесса снимите крышку расширительного бачка, но делайте это осторожно: при горячем двигателе давление в системе может выбросить горячую жидкость.

После слива основного объема ОЖ выполните следующие действия для подготовки к демонтажу радиатора:

• Отсоедините минусовую клемму аккумулятора – это исключит случайное замыкание при работе с электрическими разъемами вентилятора.
• Снимите передний бампер: открутите 6 болтов крепления (по 3 с каждой стороны) под капотом и 4 самореза в нижней части бампера (под пластиковыми заглушками). Аккуратно отсоедините бампер от направляющих, потянув его на себя.
• Отключите разъемы вентилятора охлаждения и датчика температуры ОЖ (расположены на радиаторе). Для этого нажмите на фиксаторы и потяните разъемы в сторону.
• Ослабьте хомуты на верхнем и нижнем патрубках радиатора с помощью отвертки или специальных клещей. Сдвиньте хомуты в сторону двигателя, затем аккуратно снимите патрубки, подставив емкость для остатков ОЖ.

Проверьте состояние патрубков и хомутов – при наличии трещин или коррозии замените их. Очистите посадочные места радиатора от грязи и остатков герметика, используя ветошь и пластиковый скребок.

Снятие переднего бампера и элементов защиты радиатора

Отсоедините клемму аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Поднимите автомобиль на подъемнике или установите на надежные опоры – доступ к нижним креплениям бампера требует свободного пространства. Снимите передние колеса, открутив болты ключом на 17, и демонтируйте подкрылки, закрепленные пластиковыми пистонами и саморезами (обычно 6–8 точек крепления на сторону).

Открутите 4 болта крепления бампера к подрамнику (головка на 10) и 6 винтов Torx T20, фиксирующих его к крыльям. В верхней части бампера отщелкните 2 пластиковые защелки под капотом и отсоедините разъемы противотуманных фар (если установлены). Аккуратно потяните бампер на себя, начиная с нижней части, – он снимется вместе с решеткой радиатора. Не прилагайте чрезмерных усилий: пластиковые направляющие легко ломаются.

После демонтажа бампера откроется доступ к защитным элементам радиатора. Снимите металлический усилитель (2 болта на 13) и пластиковую нижнюю защиту (5 саморезов Torx T30). Отсоедините зажимы крепления радиатора кондиционера и охлаждения, открутив 2 болта на 8 с каждой стороны. Проверьте состояние резиновых подушек радиатора – при износе замените их, чтобы избежать вибраций и преждевременного выхода из строя нового узла.

Отсоединение патрубков и креплений радиатора на Рено Флюенс

Перед началом работ слейте охлаждающую жидкость через сливной кран в нижней части радиатора. На Рено Флюенс он расположен с левой стороны, под бачком гидроусилителя. Используйте емкость объемом не менее 6 литров – система вмещает около 5,5 литра антифриза. Если жидкость чистая, ее можно повторно использовать после фильтрации.

Отсоедините верхний патрубок радиатора, ослабив хомут плоскогубцами или специальным ключом для пружинных зажимов. На моделях с двигателем 1.6 и 2.0 патрубок фиксируется хомутом типа «червяк» – поверните винт против часовой стрелки до освобождения. Будьте готовы к остаточному вытеканию жидкости: подложите ветошь под соединение.

Нижний патрубок крепится аналогично, но расположен ближе к лонжерону. На некоторых модификациях доступ к нему затруднен из-за кронштейна кондиционера – потребуется снять защитный кожух или отвести шланги в сторону. Не тяните патрубок резко: надавите на него пальцами у основания, чтобы сломать герметичность соединения.

Отключите разъем вентилятора охлаждения, расположенный на левой стороне радиатора. Фиксатор разъема – пластиковый язычок, который нужно отжать тонкой отверткой. На моделях с автоматической коробкой передач дополнительно отсоедините патрубки охладителя масла АКПП, закрепленные на правой стороне радиатора. Маркируйте их, чтобы не перепутать при установке.

Снимите верхние крепления радиатора: два пластиковых фиксатора по бокам удерживают его в рамке. Нажмите на центральную часть фиксатора отверткой и потяните вверх – деталь выйдет из зацепления. На нижней части радиатора отверните два болта М8 с головкой на 10 мм, расположенные за бампером. Для доступа используйте удлинитель с карданным шарниром.

Проверьте состояние резиновых подушек радиатора – они часто разрушаются при демонтаже. Если резина потрескалась или деформировалась, замените их (артикул оригинальных подушек: 7703075357). Без них радиатор будет вибрировать, что приведет к повреждению сот и течам.

При отсоединении патрубков кондиционера (если установлен) соблюдайте осторожность: система находится под давлением. Стравите хладагент через сервисный порт на магистрали низкого давления, используя станцию для обслуживания кондиционеров. Не откручивайте штуцеры без предварительного стравливания – риск получения травмы от выброса фреона высок.

После отсоединения всех патрубков и креплений аккуратно выньте радиатор, наклонив его верхнюю часть на себя. Избегайте ударов о лонжероны и корпус вентилятора – алюминиевые соты легко деформируются. Осмотрите посадочные места на кузове: ржавчина или грязь могут помешать правильной установке нового радиатора.

Установка нового радиатора и проверка герметичности соединений

Перед установкой нового радиатора убедитесь, что его размеры соответствуют оригинальному: для Рено Флюенс с двигателем 1.6 (K4M) – 640×378×26 мм, для 2.0 (M4R) – 640×410×26 мм. Проверьте наличие уплотнительных колец на патрубках – они должны быть целыми, без трещин. Нанесите тонкий слой герметика на резиновые прокладки (используйте Loctite 574 или аналог), чтобы исключить подсос воздуха.

Установите радиатор в посадочное место, зафиксировав его нижние кронштейны болтами М6×16 с моментом затяжки 8–10 Н·м. Подключите верхний и нижний патрубки охлаждающей жидкости, затянув хомуты до упора (используйте хомуты с червячным механизмом, а не проволочные). Подсоедините электрический разъем вентилятора, если он предусмотрен конструкцией.

• Проверьте положение радиатора: зазор между ним и конденсором кондиционера должен быть не менее 5 мм.
• Убедитесь, что шланги не перекручены и не касаются подвижных частей двигателя.
• Затяните все крепежные элементы в последовательности: сначала нижние болты, затем верхние.

Заполните систему охлаждения антифризом ELF GLACEOL RX Type D (или аналогом) через расширительный бачок до отметки «MAX». Запустите двигатель, прогрейте до 90°C и проверьте уровень жидкости – при необходимости долейте. Для удаления воздушных пробок ослабьте прокачной винт на термостате (расположен на корпусе термостата, под шлангом отопителя) до появления жидкости без пузырьков.

Проверка герметичности проводится под давлением 1,2–1,5 бар с помощью тестера (например, JTC-4782). Подключите прибор к горловине расширительного бачка, создайте давление и осмотрите соединения:

1. Патрубки радиатора – следы подтекания антифриза.
2. Места стыков с термостатом и помпой – влажные пятна.
3. Сливную пробку радиатора – капли жидкости.

При обнаружении утечек подтяните хомуты или замените уплотнения. После проверки дайте двигателю остыть и повторно проконтролируйте уровень антифриза.

Обратная сборка бампера и заливка новой охлаждающей жидкости

Перед установкой бампера убедитесь, что все крепежные пистоны и клипсы целы – на Рено Флюенс используются пластиковые фиксаторы типов *T25* (для боковых креплений) и *T30* (для нижних точек). Замените поврежденные элементы: артикул оригинальных пистонов – *7703075525* (верхние) и *7703075526* (нижние). Бампер заводите под направляющие крыльев, начиная с верхних кронштейнов, затем прижмите нижнюю часть до щелчка. Затягивайте болты крепления к подрамнику моментом *8–10 Н·м* – превышение приведет к деформации пластика.

Для заливки охлаждающей жидкости используйте только рекомендованную Renault смесь *Glaceol RX Type D* (артикул *7711428132*) или аналог с допуском *Renault 41-01-001/-S*. Объем системы охлаждения для двигателей *1.6 (K4M)* и *2.0 (M4R)* – *6,5 литра*, включая расширительный бачок. Заливайте жидкость через горловину радиатора тонкой струей, избегая образования воздушных пробок. После заполнения запустите двигатель на *2–3 минуты* при *2000 об/мин*, затем долейте до отметки *MAX* на бачке.

Проверьте герметичность соединений патрубков: особое внимание уделите хомутам на нижнем шланге радиатора (момент затяжки *2,5–3 Н·м*) и стыку с термостатом. Если после прогрева двигателя уровень жидкости падает, ищите утечку в местах, указанных в таблице:

После сборки проведите тест-драйв: прогрейте двигатель до *90°C*, убедитесь, что вентилятор радиатора включается при *95–97°C* (для *K4M*) или *98–100°C* (для *M4R*). Если температура превышает норму, проверьте датчик температуры (*8200561449*) и термостат (*8200772997*). Окончательную проверку уровня жидкости выполните через *24 часа* после остановки двигателя – долейте при необходимости.

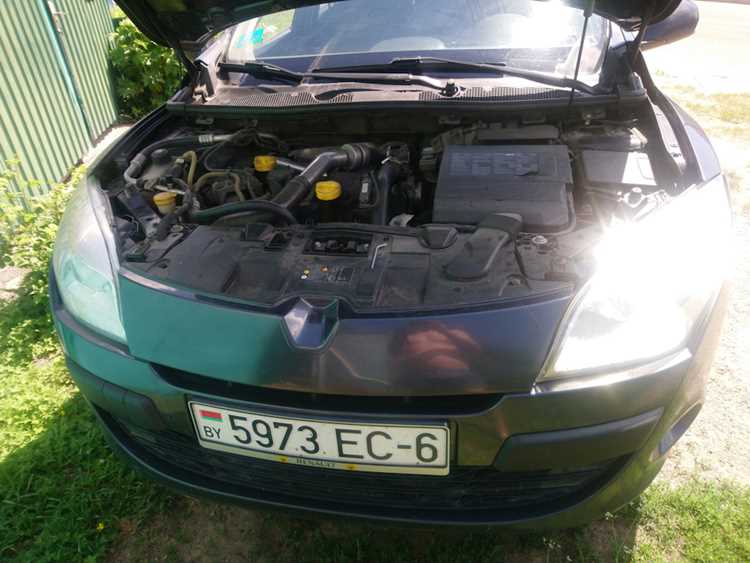

Проверка работы системы охлаждения после замены радиатора

Запустите двигатель и дайте ему прогреться до рабочей температуры (85–95°C по датчику на приборной панели). Следите за стрелкой температуры: она должна стабильно держаться в зеленой зоне без резких скачков. Если стрелка поднимается выше 100°C или мигает индикатор перегрева, немедленно заглушите двигатель и проверьте уровень охлаждающей жидкости (ОЖ) в расширительном бачке.

После прогрева включите отопитель салона на максимальную температуру и скорость вентилятора. Воздух из дефлекторов должен стать горячим через 1–2 минуты. Если воздух остается холодным или прогревается неравномерно, возможно завоздушивание системы – проверьте герметичность соединений патрубков и работу термостата.

Осмотрите новый радиатор и места его соединений с патрубками на предмет утечек ОЖ. Особое внимание уделите стыкам с верхним и нижним шлангами, а также сливной пробке. Даже незначительные подтеки могут привести к падению уровня жидкости и перегреву. Используйте фонарик для проверки труднодоступных мест под капотом.

Проверьте работу вентилятора охлаждения: он должен включаться при достижении температуры ОЖ 95–100°C. Если вентилятор не срабатывает, проверьте предохранитель F2 (30А) в монтажном блоке, реле K1 (расположено рядом с блоком предохранителей) и датчик температуры на корпусе термостата. При необходимости прозвоните цепь мультиметром.

Убедитесь, что крышка расширительного бачка держит давление. Для этого после остывания двигателя аккуратно откройте крышку: должен быть слышен характерный шипящий звук выходящего воздуха. Если звука нет или крышка пропускает жидкость при нажатии, замените её – неисправная крышка приводит к закипанию ОЖ при нормальной температуре.

Заглушите двигатель и дайте ему остыть в течение 30–40 минут. Проверьте уровень ОЖ в расширительном бачке: он должен находиться между метками «MIN» и «MAX». Если уровень упал ниже минимального, долейте жидкость до нормы, используя смесь антифриза и дистиллированной воды в пропорции 50/50 (для Renault Fluence рекомендован антифриз типа GLACEOL RX Type D).

Прокачайте систему охлаждения для удаления воздушных пробок. Для этого при заглушенном двигателе ослабьте прокачной винт на корпусе термостата (расположен под шлангом, идущим к радиатору отопителя) и медленно доливайте ОЖ в бачок до тех пор, пока из винта не пойдет жидкость без пузырьков. Затяните винт и повторите процедуру при работающем двигателе на холостых оборотах.

Совершите тестовую поездку на расстояние 10–15 км, контролируя температуру двигателя. После поездки повторно проверьте уровень ОЖ и отсутствие утечек. Если все параметры в норме, система охлаждения готова к эксплуатации. При обнаружении отклонений проведите диагностику повторно или обратитесь к специалисту.
