Панель приборов ВАЗ 2105 – конструкция, требующая аккуратности при демонтаже. В отличие от современных автомобилей, где крепления часто унифицированы, здесь используются специфические винты и защёлки, скрытые под декоративными элементами. Основные сложности возникают при снятии комбинации приборов и подсветки: неосторожное обращение с пластиковыми фиксаторами может привести к их поломке. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводки.
Для разборки потребуются: крестовая отвёртка с магнитным наконечником (размер PH2), плоская отвёртка шириной 5 мм, пинцет для извлечения ламп подсветки и мультиметр (если планируется проверка цепей). Особое внимание уделите винтам крепления панели – они расположены в четырёх точках: два под дефлекторами обдува, один за заглушкой слева от рулевой колонки и один под заглушкой справа. Не перепутайте их с винтами крепления самой комбинации приборов, которые имеют меньший диаметр.
Первым шагом снимается верхняя накладка панели, удерживаемая шестью пластиковыми защёлками. Чтобы не повредить их, используйте пластиковую лопатку или тонкую отвёртку, обёрнутую изолентой. Накладка отсоединяется движением вверх, начиная с левого края. Далее отключите разъёмы подсветки прикуривателя и аварийной сигнализации – они фиксируются металлическими скобами, которые нужно отжать пальцами. Если разъём не поддаётся, проверьте наличие дополнительного фиксатора снизу.

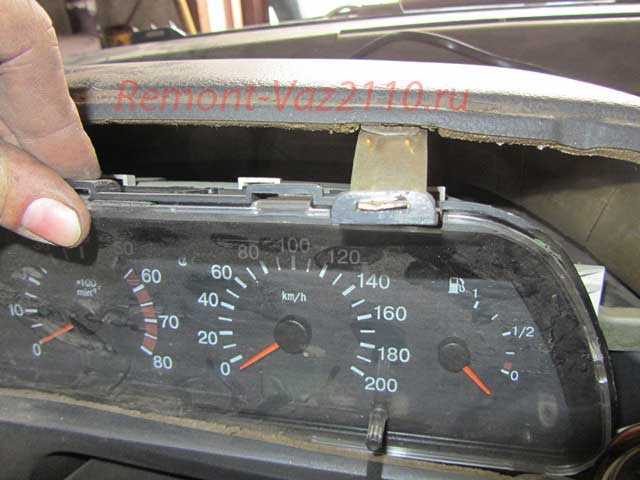

Комбинация приборов крепится двумя винтами под декоративной рамкой. После их выкручивания потяните блок на себя, одновременно отсоединяя тросик спидометра (если он механический) и основной разъём питания. Тросик снимается путём поворота накидной гайки против часовой стрелки на 90 градусов. При обратной сборке следите за правильной установкой уплотнительного кольца – его смещение приведёт к попаданию влаги внутрь приборного щитка.
Какие инструменты понадобятся для снятия панели приборов
Для демонтажа панели приборов ВАЗ 2105 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой: стандартный размер PH2 подойдёт для большинства саморезов, но некоторые крепления (например, на козырьке) могут требовать PH1. Дополнительно понадобится плоская отвёртка шириной 5–7 мм для поддевания пластиковых защёлок и снятия декоративных накладок без повреждений. Избегайте использования отвёрток с изношенными гранями – они срывают шлицы.
Торцевые ключи или головки на 8 и 10 мм пригодятся для откручивания гаек крепления панели к кузову и кронштейнам. Лучше использовать шестигранные головки с трещоткой – они ускоряют процесс и снижают риск сорвать грани. Для труднодоступных мест (например, под рулевой колонкой) подойдёт удлинённая головка или карданный шарнир. Если гайки закисли, заранее подготовьте проникающую смазку типа WD-40.
Пассатижи с узкими губками нужны для отсоединения тросика спидометра и фиксаторов проводки. Выбирайте инструмент с изолированными ручками, чтобы избежать случайного короткого замыкания при работе с электрическими разъёмами. Для снятия приборного щитка также потребуется пинцет или тонкогубцы – ими удобно извлекать лампочки подсветки из патронов без риска их разбить.
Необязательный, но полезный инструмент – пластиковый съёмник для обшивки. Он предотвращает появление царапин на пластиковых элементах при демонтаже защёлок. Если съёмника нет, используйте деревянный клин или обёрнутую изолентой отвёртку. Для маркировки проводов пригодится набор цветных стикеров или малярный скотч – это упростит обратную сборку, особенно если работа затягивается.
Как отключить аккумулятор и подготовить автомобиль к разборке
Перед началом работ заглушите двигатель и выньте ключ из замка зажигания. Откройте капот и найдите аккумулятор – на ВАЗ 2105 он расположен в моторном отсеке слева по ходу движения. Ослабьте гайку на минусовой клемме (10 мм) ключом на 10, снимите клемму и отведите её в сторону, исключив случайный контакт с массой. Повторите процедуру для плюсовой клеммы, но не допускайте её касания кузова или инструмента. Закрепите клеммы так, чтобы они не болтались и не замкнули цепь.
Убедитесь, что все электроприборы отключены: фары, магнитола, вентилятор печки. Если автомобиль оснащён сигнализацией, отключите её согласно инструкции – на некоторых моделях требуется ввести код или снять с охраны специальной кнопкой. Подложите под передние колёса противооткатные упоры, а рычаг КПП переведите в нейтральное положение. При необходимости слейте охлаждающую жидкость из системы, если планируется демонтаж элементов, связанных с отопителем.
Как снять декоративные накладки и рулевое колесо
Начните с отсоединения клеммы «минус» аккумулятора, чтобы исключить случайное замыкание проводки. Декоративные накладки панели приборов ВАЗ 2105 крепятся на пластиковых защелках и винтах под крестовую отвертку. Верхняя накладка (под лобовым стеклом) держится на двух винтах в нишах воздуховодов и четырех защелках по периметру – подденьте её плоской отверткой, начиная с углов, и аккуратно отщелкните. Нижняя накладка (под рулевой колонкой) фиксируется тремя винтами: два под пепельницей, один – под заглушкой слева от руля. После откручивания потяните накладку на себя, отсоединяя разъемы подсветки прикуривателя и кнопок.
Для демонтажа рулевого колеса снимите центральную заглушку, поддев её отверткой. Под ней находится гайка на 24 мм – открутите её, удерживая руль от проворачивания (вставьте ключ в замок зажигания и поверните в положение «I»). Если гайка не поддается, используйте ударную отвертку или нанесите проникающую смазку на резьбу. После снятия гайки установите съемник рулевого колеса: вкрутите болты съемника в отверстия на ступице руля и равномерно затягивайте центральный винт, пока руль не сойдет с вала. Если съемника нет, резко ударьте ладонями по ободу руля с двух сторон, но избегайте чрезмерных усилий – можно повредить шлицы вала.
- Перед снятием руля отметьте его положение относительно вала маркером – это облегчит обратную установку.
- Не используйте молоток для снятия руля без съемника – риск деформации вала или подшипников колонки.
- При обратной сборке затягивайте гайку рулевого колеса моментом 40–50 Н·м.
- Проверьте состояние контактного кольца звукового сигнала – при износе замените его.
Как демонтировать крепления и отсоединить провода от приборной панели

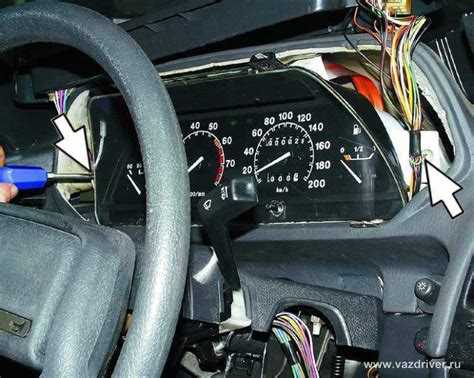

Начните с отсоединения минусовой клеммы аккумулятора, чтобы исключить короткое замыкание. Крепления панели на ВАЗ 2105 фиксируются четырьмя винтами под крестовую отвёртку: два в верхней части (под декоративной накладкой) и два снизу, за бардачком. Открутите их, удерживая панель рукой, чтобы она не упала. Дополнительно проверьте наличие скрытых фиксаторов по бокам – их нужно аккуратно поддеть плоской отвёрткой, избегая повреждения пластика.
Отсоединение проводов требует внимания к маркировке. Основные разъёмы расположены с тыльной стороны панели: 9-контактный блок (питание приборов), 6-контактный (подсветка) и отдельные провода к спидометру, тахометру и датчикам. Для удобства используйте таблицу соответствия:
| Разъём | Цвет провода | Назначение | Примечание |
|---|---|---|---|
| 9-контактный | Красный, чёрный, жёлтый | Питание приборов | Красный – «+12В», чёрный – масса |
| 6-контактный | Оранжевый, белый | Подсветка | Оранжевый – регулировка яркости |
| Спидометр | Зелёный, коричневый | Сигнал от датчика скорости | Коричневый – масса |
Перед отключением сфотографируйте расположение разъёмов или промаркируйте их изолентой. Нажмите на фиксаторы разъёмов пальцами или отвёрткой, тяните строго за корпус, а не за провода. Если проводка закисла, обработайте контакты WD-40 и подождите 5 минут перед повторной попыткой.
Как извлечь панель приборов из посадочного места
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит короткое замыкание при случайном касании проводки. На ВАЗ 2105 панель приборов фиксируется двумя винтами под крестовую отвёртку – один расположен слева под декоративной накладкой, второй справа у нижнего края. Открутите их полностью, но не вынимайте сразу: винты удерживают панель от смещения.
Снимите рулевое колесо, чтобы получить доступ к нижней части панели. Для этого отсоедините разъём звукового сигнала, открутите центральную гайку на 24 мм и снимите руль с помощью съёмника или лёгких ударов по обратной стороне через деревянный брусок. Без этого шага извлечь панель не получится – она упирается в рулевую колонку.
- Отсоедините тросик спидометра: потяните за пластиковый наконечник у коробки передач, затем выведите его из панели приборов, сжав фиксаторы.
- Отключите разъёмы проводки: два основных (белый и чёрный) и один дополнительный для контрольных ламп. Запомните их расположение или сфотографируйте.
- Снимите декоративную накладку панели, поддев её плоской отвёрткой в местах защёлок – они расположены по периметру.
После отсоединения всех креплений и проводов возьмитесь за верхнюю часть панели двумя руками и потяните на себя с усилием. Панель выйдет из посадочного места по направляющим, но может зацепиться за пластиковые клипсы. Если сопротивление сильное, проверьте, не осталось ли незамеченных винтов или разъёмов. Наклоните панель вниз под углом 30 градусов, чтобы обойти рулевую колонку.
При извлечении следите за положением тросика спидометра и проводов – они могут запутаться или оборваться. Если панель не поддаётся, не применяйте силу: осмотрите посадочное место на наличие скрытых фиксаторов. На некоторых модификациях ВАЗ 2105 дополнительный винт прячется за заглушкой под логотипом «Жигули» в верхней части панели.
После извлечения положите панель на чистую поверхность лицевой стороной вниз. Осмотрите посадочное место на предмет повреждений пластика или остатков креплений. Перед обратной установкой проверьте состояние уплотнительных резинок по периметру – они должны быть целыми, иначе панель будет дребезжать на ходу.
Как отсоединить и заменить отдельные элементы панели
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводов. Для доступа к большинству элементов потребуется демонтировать центральную накладку панели – она крепится на двух винтах под заглушками в нижней части и двух защелках сверху. Отверткой с плоским жалом подденьте заглушки, затем выкрутите винты крестовой отверткой.
Спидометр и тахометр фиксируются в гнездах металлическими скобами. Чтобы их снять, вставьте тонкую отвертку между корпусом прибора и панелью, аккуратно отогните скобы наружу. После этого потяните прибор на себя, одновременно отсоединяя колодку проводов сзади. Если колодка не поддается, нажмите на фиксатор пальцем или отверткой.
Лампы подсветки приборов заменяются без снятия панели. Поверните патрон против часовой стрелки на 90 градусов и вытащите его вместе с лампой. Используйте лампы типа А12-1,2 (12 В, 1,2 Вт) или светодиодные аналоги с таким же цоколем. При установке светодиодов проверьте полярность: плюс на центральном контакте патрона.
Кнопки управления (подогревом заднего стекла, аварийной сигнализацией) снимаются после демонтажа центральной накладки. Каждая кнопка удерживается пластиковыми защелками по бокам. Подденьте кнопку отверткой с двух сторон, одновременно нажимая на защелки, затем отсоедините разъем. При установке новой кнопки убедитесь, что фиксаторы щелкнули.
Переключатель света фар и указателей поворота крепится гайкой под рулевым колесом. Отверните гайку ключом на 24, снимите переключатель и отсоедините разъем. Для замены подрулевого переключателя отключите два провода от контактной группы – они маркированы цветом: красный (плюс) и черный (масса). Новый переключатель устанавливайте в обратном порядке, не перетягивая гайку.
Приборная панель ВАЗ 2105 имеет съемный корпус часов. Чтобы его снять, отверните два винта снизу, затем потяните корпус на себя. Часы подключены через разъем с тремя проводами: красный (+12 В), черный (масса) и желтый (питание от замка зажигания). Если часы не работают, проверьте предохранитель F10 (7,5 А) в монтажном блоке.
Вентиляционные решетки центральной части панели снимаются после удаления декоративной накладки. Подденьте решетку отверткой за верхний край, затем выведите ее из зацепления с пластиковыми фиксаторами. Для замены лампы подсветки печки отсоедините патрон, повернув его против часовой стрелки. Используйте лампу А12-1 (12 В, 1 Вт).
При обратной сборке проверьте плотность прилегания всех элементов. Защелки должны фиксироваться с характерным щелчком, а винты – затягиваться без перекосов. Подключите аккумулятор и протестируйте работу всех замененных компонентов: подсветку, кнопки, приборы. Если спидометр или тахометр не реагируют, проверьте контакты в колодках на предмет окисления.
Как собрать панель приборов обратно и проверить работоспособность
Установите приборную панель в посадочное место, совместив крепежные отверстия с резьбовыми гнездами на торпедо. Затяните винты М5 в последовательности: верхние – нижние – боковые, моментом 2–3 Н·м. Не перетягивайте – пластиковый корпус может треснуть. Подключите разъемы проводки: черный (масса) – первым, затем красный (питание +12В), синий (подсветка), зеленый (датчики). Проверьте фиксацию защелок – они должны щелкнуть.
Верните на место декоративную накладку, закрепив ее тремя саморезами под крестовую отвертку: два по бокам, один снизу. Убедитесь, что зазоры между накладкой и торпедо равномерные – не более 1,5 мм. Подсоедините трос спидометра: наденьте наконечник на приводной вал, зафиксируйте стопорной шайбой и проверните вал рукой – он должен вращаться свободно, без заеданий.
Проверка работоспособности: включите зажигание, не запуская двигатель. Лампы подсветки приборов должны загореться на полную яркость при повороте регулятора освещения. Стрелки спидометра, тахометра и указателей топлива/температуры обязаны плавно вернуться к нулевым отметкам. Если стрелка топлива не реагирует – проверьте контакт на датчике уровня в баке (сопротивление должно быть 50–350 Ом). При запуске двигателя тахометр должен показывать 800–900 об/мин на холостом ходу.
Запустите двигатель и протестируйте все индикаторы: давление масла (гаснет через 1–2 секунды), заряд АКБ (не горит), дальний свет (синий индикатор). Нажмите педаль тормоза – должен загореться стоп-сигнал на панели. Если лампа «Check Engine» мигает – снимите клемму с АКБ на 10 секунд для сброса ошибок. После сборки проедьте 5–10 км, контролируя показания приборов на предмет скачков или зависаний стрелок.
