Как сделать перемычку из проводов и крокодильчиков

Перемычка из проводов с зажимами типа «крокодил» – инструмент, необходимый при диагностике автомобильной электроники, тестировании аккумуляторов или временном подключении устройств. Стандартные решения из магазинов часто не соответствуют требованиям: тонкие провода, слабые зажимы, ненадежные соединения. Самодельная перемычка позволяет контролировать каждый элемент – от сечения провода до типа изоляции.

Для сборки потребуются: медный провод сечением не менее 16 AWG (1,3 мм²) для токов до 10 А или 10 AWG (5,3 мм²) для нагрузок до 30 А, зажимы «крокодил» с медными или латунными губками, термоусадочная трубка диаметром 6–8 мм, паяльник мощностью 60–100 Вт и припой ПОС-61. Избегайте алюминиевых проводов – они окисляются и увеличивают сопротивление контакта.

Ключевой момент – пайка соединений. Скрутка или обжим гильзами дают ненадежный контакт, особенно при вибрации. Зачистите провод на 15–20 мм, залудите жилы и губки зажимов, затем пропаяйте соединение. После остывания наденьте термоусадку и прогрейте строительным феном. Для дополнительной защиты используйте силиконовую изоляцию – она не трескается на морозе.

Проверьте перемычку мультиметром: сопротивление между зажимами не должно превышать 0,1 Ом. При превышении этого значения переделайте пайку или замените провод. Храните изделие в сухом месте – влага ускоряет коррозию контактов. Готовая перемычка выдержит кратковременные токи до 50 А при правильном сечении провода.

Какие материалы и инструменты понадобятся для сборки

Крокодилы выбирайте с медными или латунными губками, покрытыми оловом или никелем для защиты от окисления. Размер зажимов – не менее 50 мм в ширину, чтобы обеспечить надежный контакт с клеммами аккумулятора. Обратите внимание на силу сжатия: пружина должна создавать давление от 5 до 10 кг, иначе соединение будет ненадежным.

Для соединения провода с крокодилами используйте обжимные гильзы из луженой меди или пайку с бескислотным флюсом. Гильзы подбирайте под сечение провода: для 16 мм² – диаметр 8–10 мм. Если планируете пайку, возьмите припой ПОС-61 и паяльник мощностью 100–150 Вт. Избегайте алюминиевых гильз – они окисляются и увеличивают сопротивление.

Инструменты: кримпер для обжима гильз с шестигранными матрицами, кусачки с изолированными ручками для резки провода, стриппер для снятия изоляции без повреждения жил. Для пайки понадобится термоусадочная трубка диаметром 12–16 мм и строительный фен. Если используете винтовые соединения, подготовьте отвертку с изолированным жалом и динамометрический ключ для затяжки с усилием 3–5 Н·м.

Дополнительно пригодится мультиметр для проверки сопротивления соединений – оно не должно превышать 0,1 Ом. Для защиты от короткого замыкания используйте диэлектрические перчатки и коврик. Если перемычка будет эксплуатироваться на улице, возьмите герметик для электротехнических работ (например, силиконовый) и изоленту 3M Scotch 23 для дополнительной изоляции стыков.

При выборе материалов избегайте проводов с алюминиевыми жилами – они хрупкие и быстро окисляются. Крокодилы с пластиковыми ручками предпочтительнее металлических: они не нагреваются и не проводят ток при случайном касании. Если перемычка нужна для грузового транспорта, увеличьте сечение провода до 25–35 мм² и используйте усиленные зажимы с двойной пружиной.

Храните готовые перемычки в чехле из плотной ткани или пластиковом кейсе, чтобы избежать механических повреждений и попадания влаги. Перед каждым использованием осматривайте провод на предмет оплавления изоляции и проверяйте затяжку соединений. Для длительного хранения смажьте контакты техническим вазелином или специальной токопроводящей смазкой.

Как выбрать провода подходящего сечения и длины

Сечение провода напрямую зависит от силы тока, которую он должен выдерживать. Для перемычек, используемых при запуске двигателя, минимальное сечение – 16 мм² при токе до 200 А. Если автомобиль с бензиновым двигателем объёмом до 2,5 л, достаточно 25 мм². Для дизельных двигателей или объёмов свыше 3 л выбирайте 35–50 мм². Превышение сечения не навредит, но увеличит вес и стоимость конструкции. Проверяйте маркировку на изоляции: обозначения «ПВ-3» или «ПГВА» указывают на гибкость и термостойкость, критичные для частых изгибов.

Длина проводов определяется расстоянием между аккумуляторами плюс запас 30–50 см на маневр. Стандартные перемычки – 2–3 м, но для крупных автомобилей (например, грузовиков) может потребоваться 4–5 м. Слишком длинные провода увеличивают сопротивление: каждые дополнительные 0,5 м снижают эффективность на 5–7%. Избегайте намотки проводов в бухты – это создаёт индуктивность, ухудшающую передачу тока. Для точного расчёта используйте формулу: L = (расстояние между АКБ × 1,5) + 0,5 м.

Материал жил – медь или алюминий с медным покрытием. Чистая медь имеет удельное сопротивление 0,0175 Ом·мм²/м, алюминий – 0,028 Ом·мм²/м. При одинаковом сечении алюминиевый провод будет на 60% менее эффективен. Проверяйте количество жил: многожильные провода (от 120 жил) лучше переносят вибрацию и изгибы. Изоляция должна выдерживать температуры от -40°C до +100°C (маркировка «ТУ 16.К13-020-93»). Избегайте проводов с оболочкой из ПВХ – при низких температурах она трескается.

Пошаговая инструкция по зачистке и подготовке проводов

1. Проверьте сечение провода: для перемычки используйте не менее 6 мм² (для токов до 20 А) или 10 мм² (до 50 А). Тонкие провода перегреются.
2. Разделите многожильные провода на отдельные проводки и скрутите их по часовой стрелке плоскогубцами – это предотвратит распушение при обжиме.
3. Обработайте жилы паяльной кислотой (для меди) или флюсом (для алюминия), если планируете лудить. Прогрейте паяльником (60–80 Вт) до равномерного покрытия припоем ПОС-61.
4. Для временных соединений достаточно зачистить и скрутить жилы – но не менее 5 витков. Изолируйте участок термоусадкой или изолентой ПВХ (2 слоя с нахлестом 50%).

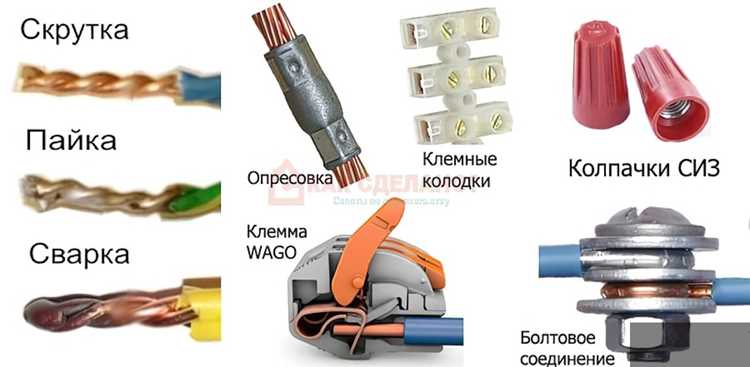

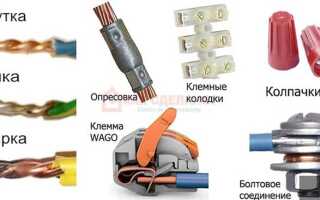

Способы надежного крепления крокодилов к проводам

Крепление крокодилов к проводам требует механической прочности и стабильного электрического контакта. Основные методы зависят от типа провода, сечения и условий эксплуатации. Для медных жил сечением до 6 мм² оптимально использовать обжимные гильзы с последующей пайкой или опрессовкой. Алюминиевые провода требуют специальных гильз с антиоксидантной пастой и обязательной зачистки поверхности перед монтажом.

Наиболее распространенный способ – пайка. Для этого:

• Зачистите провод на 15–20 мм, удалив изоляцию и окислы.
• Облудите жилу и внутреннюю поверхность крокодила припоем ПОС-61.
• Нагрейте паяльником мощностью 60–100 Вт до равномерного растекания припоя.
• Охладите соединение без механических нагрузок.

Пайка обеспечивает низкое переходное сопротивление, но не подходит для динамических нагрузок – вибрация может привести к растрескиванию припоя.

Опрессовка – альтернатива пайке для силовых цепей. Используйте гильзы ГМЛ или ГА (для алюминия) и пресс-клещи с матрицами, соответствующими сечению провода. Например, для провода 4 мм² подойдет гильза ГМЛ-4 с матрицей 16 мм². Опрессовку выполняйте в два этапа: сначала ближе к проводу, затем у крокодила. Проверьте качество соединения на отсутствие люфта и деформаций.

Для временных соединений или тонких проводов (до 1,5 мм²) применяют винтовые зажимы. Крокодилы с винтовым креплением (например, типа «КВ») позволяют быстро фиксировать провод без инструмента. Однако такой метод ненадежен при вибрации – винт может ослабнуть. Для повышения стабильности используйте пружинные шайбы или контргайки.

Сварка – самый прочный, но трудоемкий способ. Подходит для медных проводов сечением от 10 мм². Используйте угольный электрод и сварочный аппарат на 100–150 А. Зачистите провод и крокодил до металлического блеска, зажмите в тисках и выполните точечную сварку. Обработайте место соединения антикоррозийным составом. Сварка исключает окисление контакта, но требует навыков и оборудования.

Для гибких многожильных проводов (например, ПВ-3) применяют наконечники НШВИ или НКИ. Обожмите наконечник на жиле, затем закрепите его в крокодиле винтом или пайкой. Это предотвращает распушение жил и обеспечивает равномерное распределение тока. При выборе наконечника учитывайте суммарное сечение жил – для 7×0,75 мм² подойдет НШВИ 6 мм².

Изоляция места крепления обязательна для всех способов. Используйте термоусадочные трубки с клеевым слоем или изоленту ПВХ. Для термоусадки выбирайте трубку с коэффициентом усадки 2:1 и внутренним диаметром на 20–30% больше сечения провода. Нагрейте трубку строительным феном до полного обжатия. Изолента наносится внахлест с натяжением, минимум в два слоя.

Проверка надежности соединения включает три этапа:

1. Визуальный осмотр на отсутствие зазоров, трещин и окислов.
2. Тест на разрыв – потяните провод с усилием 5–10 кг (для сечений до 6 мм²).
3. Измерение сопротивления контакта мультиметром – оно не должно превышать 0,1 Ом.

При неудовлетворительных результатах переделайте соединение, заменив расходные материалы.

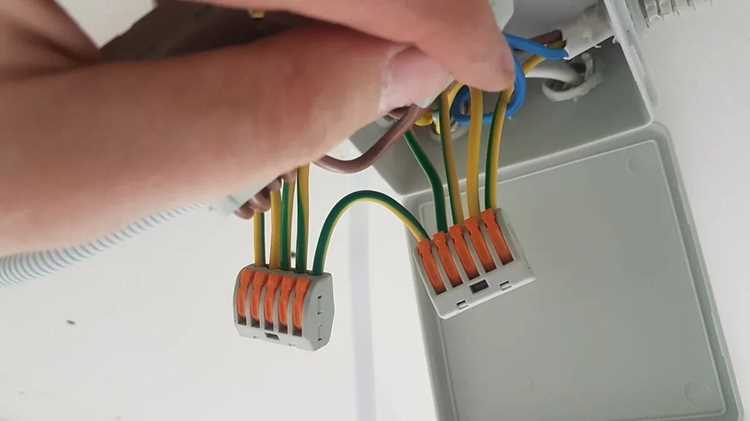

Как проверить качество пайки или обжима соединений

Проверка механической прочности проводится с помощью пинцета или небольших плоскогубцев. Аккуратно потяните за провод в месте пайки или обжима – качественное соединение выдерживает усилие не менее 5 Н (примерно 500 г). Если провод отрывается или смещается, соединение бракуется. Для обжима дополнительно проверьте фиксацию провода в гильзе: он не должен прокручиваться или вытаскиваться при вращательном движении.

Электрические параметры проверяют мультиметром в режиме прозвонки или измерения сопротивления. Сопротивление пайки не должно превышать 0,1 Ом, обжима – 0,2 Ом. При прозвонке убедитесь в отсутствии короткого замыкания между соседними жилами или корпусом. Для многожильных проводов измерьте сопротивление каждой жилы отдельно – разброс значений более 10% указывает на некачественное соединение.

Термические испытания выявляют скрытые дефекты. Нагрейте соединение паяльником до 80–100 °C (для пайки) или феном до 60 °C (для обжима) в течение 30 секунд. После остывания повторите проверку сопротивления – его рост более чем на 20% свидетельствует о нарушении контакта. Для обжима дополнительно проверьте отсутствие оплавления изоляции.

Испытание на вибрацию проводят для соединений, работающих в условиях тряски. Закрепите перемычку в тисках и создайте вибрацию с частотой 50–100 Гц в течение 2 минут. После этого повторите электрические измерения. Если сопротивление изменилось более чем на 5%, соединение ненадежно. Для пайки особое внимание уделите местам с возможными микротрещинами.

Проверка герметичности актуальна для соединений, эксплуатируемых во влажной среде. Погрузите перемычку в воду на 1 час, затем измерьте сопротивление изоляции мегомметром (не менее 10 МОм). Для пайки дополнительно осмотрите место соединения на предмет коррозии – появление окислов в течение суток указывает на некачественную зачистку или флюс.

Для обжима используйте специализированные тестеры, например, кримперы с функцией проверки давления. Они измеряют усилие обжима и сравнивают его с эталонными значениями для конкретного типа гильзы. Несоответствие более 15% требует замены инструмента или гильзы. Для пайки применяйте термопрофилирование: фиксируйте температуру жала паяльника (250–300 °C для оловянно-свинцовых припоев) и время контакта (1–3 секунды).

Документируйте результаты проверок. Записывайте значения сопротивления, температуры, усилия обжима и условия испытаний. Для серийного производства используйте шаблоны отчетов с полями для фотографий дефектов и графиков изменения параметров. Это позволит выявить систематические ошибки в процессе сборки и скорректировать технологию.

Тестирование перемычки на короткое замыкание и сопротивление

Перед использованием самодельной перемычки проверьте её на короткое замыкание мультиметром в режиме прозвонки (звуковой сигнал). Подключите щупы к противоположным клеммам «крокодилов» – при исправной изоляции сигнала быть не должно. Если мультиметр пищит, разберите конструкцию и устраните касание проводов или повреждение изоляции. Для перемычек длиной более 1,5 м допустимо минимальное сопротивление утечки (до 0,5 МОм), но при проверке на 200 Ом прибор должен показывать «1» (обрыв).

Измерьте сопротивление проводов перемычки в режиме омметра (диапазон 200 Ом). Для медного провода сечением 16 мм² сопротивление на 1 м длины не должно превышать 0,0011 Ом. Примерные значения для других сечений:

Превышение нормы указывает на окисление контактов, некачественную пайку или повреждение жил. Проверьте каждый участок отдельно: клеммы «крокодилов» (должны быть залужены), места опрессовки, спайки. Если сопротивление выше нормы на 10–15%, замените провод или переделайте соединения. Для алюминиевых проводов значения сопротивления в 1,6 раза выше – учитывайте это при расчётах.

Тестируйте перемычку под нагрузкой, близкой к рабочей. Подключите её к источнику тока (например, автомобильному аккумулятору 12 В) и нагрузочной вилкой или лампой 55 Вт. Измерьте падение напряжения на концах перемычки – при токе 4,5 А (лампа 55 Вт) оно не должно превышать 0,1 В для провода 16 мм² длиной 1 м. Если падение больше, проверьте качество контактов: зачистите клеммы, подтяните болты, убедитесь в отсутствии нагрева. При нагреве свыше 60°C перемычка неисправна.

Зафиксируйте результаты тестов в таблице для дальнейшего сравнения. Пример:

Повторяйте тестирование каждые 6 месяцев или после 50 циклов использования. Храните перемычку в сухом месте, избегайте перегибов и механических повреждений – это продлит срок службы и сохранит параметры в норме.

Ошибки при сборке и как их избежать

Первая распространенная ошибка – использование проводов недостаточного сечения. Для перемычек на 12 В подходит провод не тоньше 16 AWG (1,3 мм²), а для 24 В – 14 AWG (2,1 мм²). При меньшем сечении провод перегревается, что приводит к падению напряжения и риску возгорания. Проверяйте маркировку на изоляции: если указано «18 AWG», откажитесь от такого провода для силовых целей.

Неправильное обжатие клемм – вторая критическая ошибка. Если крокодилы припаяны или обжаты без опрессовки, контакт со временем окисляется, сопротивление растет. Используйте специальные обжимные клещи для неизолированных наконечников (например, типа «кольцо» или «вилка»). После обжатия проверьте прочность соединения: провод не должен выдергиваться при усилии в 5 кг.

Игнорирование полярности при подключении приводит к короткому замыканию или повреждению электроники. Даже опытные мастера допускают эту ошибку при спешке. Всегда маркируйте провода цветом: красный – «+», черный – «−». Если перемычка используется часто, добавьте прозрачную термоусадочную трубку с цветовой индикацией на концах.

Недостаточная длина перемычки вынуждает растягивать провода, что увеличивает сопротивление и риск обрыва. Рассчитывайте длину с запасом: для автомобильных аккумуляторов оптимально 1,5–2 метра. Если перемычка короче, при подключении клеммы могут соскальзывать, вызывая искрение.

Последняя ошибка – отсутствие проверки перед использованием. Даже правильно собранная перемычка может иметь скрытые дефекты. Перед подключением к аккумулятору протестируйте ее мультиметром в режиме прозвонки: сопротивление не должно превышать 0,1 Ом. Если показания выше, ищите плохой контакт или поврежденный провод.
