Контроллер Kugoo G2 Pro – ключевой узел, отвечающий за управление двигателем, тормозной системой и питанием. Его неисправность проявляется в рывках при разгоне, отсутствии реакции на ручку газа или самопроизвольном отключении. Перед диагностикой отключите самокат от сети и снимите деку, чтобы получить доступ к контроллеру – он расположен под аккумуляторным отсеком, закреплён на алюминиевой пластине с помощью двух винтов M4.
Первый этап – визуальный осмотр. Проверьте плату на вздутые конденсаторы, тёмные пятна от перегрева или окисленные контакты. Особое внимание уделите разъёмам: MOSFET-транзисторы (обычно маркировка IRFB4110 или аналоги) часто выходят из строя при перегрузках. Если обнаружены повреждения, замените контроллер целиком – ремонт отдельных элементов экономически нецелесообразен.
Для проверки работоспособности понадобится мультиметр. Установите режим измерения постоянного напряжения (20 В). Подключите щупы к красному (+) и чёрному (-) проводам разъёма питания контроллера. При включённом самокате напряжение должно быть в пределах 36–42 В (номинал аккумулятора G2 Pro – 36 В). Если показания ниже 35 В, проблема в аккумуляторе или цепи зарядки.
Следующий шаг – проверка сигналов управления. Подключите мультиметр в режиме измерения напряжения к жёлтому проводу (сигнал газа) и чёрному (земля). При плавном нажатии на ручку газа напряжение должно плавно изменяться от 1,0 до 4,2 В. Если сигнал отсутствует или скачет, неисправна ручка газа или проводка. Аналогично проверьте зелёный провод (тормоз) – при нажатии на тормоз напряжение должно падать до 0,8 В.
Если все напряжения в норме, но самокат не реагирует, протестируйте выход на двигатель. Подключите мультиметр к фазным проводам (синий, жёлтый, зелёный) и чёрному проводу. При попытке разгона на одном из проводов должно появляться напряжение 12–36 В (зависит от скорости). Отсутствие напряжения указывает на неисправность контроллера или драйвера двигателя.
В случае подтверждения неисправности контроллера замените его на оригинальный или совместимый аналог (например, KT-LCD3 с прошивкой для Kugoo). При установке нового контроллера обязательно проверьте соответствие распиновки разъёмов – ошибка приведёт к выходу из строя платы или аккумулятора.
Необходимые инструменты и подготовка рабочего места
Рабочее место должно быть оборудовано антистатическим ковриком с заземлением (сопротивление 1 МОм) и браслетом для снятия статического заряда – контроллер Kugoo G2 Pro чувствителен к электростатическим разрядам, особенно микросхемы драйверов IR2104 и STM8S. Освещение: светодиодная лампа с цветовой температурой 5000–6500 К и регулируемой яркостью, чтобы избежать бликов при осмотре платы. Стол должен быть металлическим или покрыт листом фанеры толщиной 18–20 мм для устойчивости – вибрации при пайке могут повредить дорожки. Рядом разместите магнитную подставку для инструментов и контейнер с ячейками для мелких деталей (винты, резисторы, диоды).
Демонтаж деки и доступ к контроллеру без повреждений
Отключите аккумулятор, нажав кнопку питания и удерживая её 5 секунд до полного гашения индикаторов. Снимите заднее колесо, открутив шесть болтов M5 с помощью шестигранника на 4 мм – два крепят крышку мотора, четыре фиксируют колесо. Отсоедините разъём датчика Холла, потянув его строго перпендикулярно плате, чтобы не повредить контакты. Переверните самокат и снимите резиновый коврик деки, поддев его пластиковой лопаткой в зоне защёлок у передней и задней частей.
Дека крепится на четырёх винтах Torx T20 (два под передним крылом, два у мотор-колеса) и двух скрытых зажимах по бокам. Открутите винты, затем сдвиньте деку вперёд на 10–15 мм, чтобы освободить зажимы – они выполнены из хрупкого пластика и ломаются при резком усилии. Если деку заклинило, прогрейте места стыков феном при 60°C в течение 30 секунд для размягчения герметика.
Контроллер расположен под металлической пластиной с надписью «Kugoo G2 Pro» – она фиксируется тремя винтами M3 и защёлками по периметру. Открутите винты, затем аккуратно отсоедините пластину, поддевая её отвёрткой с плоским жалом в зазор у разъёма зарядки. Избегайте контакта с конденсаторами на плате контроллера: их повреждение приведёт к выходу из строя силовой части. Для повторной сборки нанесите на резьбу винтов фиксатор Loctite 243, чтобы предотвратить самооткручивание.
Визуальный осмотр контроллера на механические повреждения
Контроллер Kugoo G2 Pro расположен под декой самоката, закреплён на раме двумя винтами M4 с шайбами. Перед демонтажем отключите аккумулятор и снимите защитный кожух из ABS-пластика толщиной 2 мм – он фиксируется защёлками по периметру. Осмотр начинайте с корпуса: трещины чаще возникают в углах крепёжных отверстий или вдоль рёбер жёсткости, где концентрируются напряжения при вибрации.
Проверьте состояние разъёмов. На контроллере G2 Pro используются три типа коннекторов:
- 4-пиновый JST SM для питания (красный/чёрный провода – 36 В, жёлтый/зелёный – сигнальные);
- 6-пиновый Molex Micro-Fit для мотор-колеса (сечение проводов 1,5 мм²);
- 3-пиновый JST PH для датчика тормоза (белый – сигнал, чёрный – земля, красный – 5 В).
Внутренние повреждения часто скрыты под термоусадочной трубкой или компаундом. На контроллере G2 Pro компаунд залит в два слоя: нижний – эпоксидный (толщина 3–4 мм), верхний – силиконовый (1–2 мм). Вздутия, трещины или изменение цвета (потемнение до коричневого) указывают на перегрев или короткое замыкание. Для проверки используйте лупу с 5-кратным увеличением – микротрещины в компаунде могут привести к попаданию влаги на плату.
Осмотрите печатную плату на предмет отслоения дорожек. На контроллере G2 Pro критические участки:
- Шина питания (ширина 5 мм, толщина меди 70 мкм) – проверьте на отсутствие микротрещин у мест пайки силовых ключей (MOSFET транзисторы IRFB4110).
- Цепи обратной связи (тонкие дорожки 0,25 мм) – ищите разрывы у резисторов R5–R8 (номинал 1 кОм, размер 0603).
Проверьте крепёжные элементы. Винты M4 должны быть затянуты с моментом 1,2–1,5 Н·м – ослабление приводит к вибрационному износу дорожек платы. Шайбы под винтами – стальные, с цинковым покрытием; при появлении ржавчины замените их на нержавеющие (A2). Резиновые демпферы между контроллером и рамой (толщина 3 мм) не должны иметь разрывов – их повреждение увеличивает ударные нагрузки на плату.
Оцените состояние пайки силовых компонентов. На G2 Pro используются:
- Диодный мост MB6S (6 А, 100 В) – проверьте на отсутствие холодных паек (матовая поверхность вместо блестящей).
- Конденсаторы 470 мкФ × 63 В (электролитические, диаметр 10 мм) – вздутие корпуса или вытекший электролит требуют замены.
- Дроссель фильтра (индуктивность 10 мкГн, ток 15 А) – осмотрите на предмет оплавления изоляции или смещения обмотки.
Завершите осмотр проверкой кабельных вводов. В контроллере G2 Pro провода входят через гермовводы из силикона. Признаки деградации: затвердение материала, трещины или потеря эластичности. Если гермоввод повреждён, замените его на аналог с диаметром 6 мм и рабочим диапазоном температур от −40°C до +125°C. После осмотра зафиксируйте контроллер на раме, соблюдая зазор 2–3 мм между платой и металлическими частями для исключения короткого замыкания.

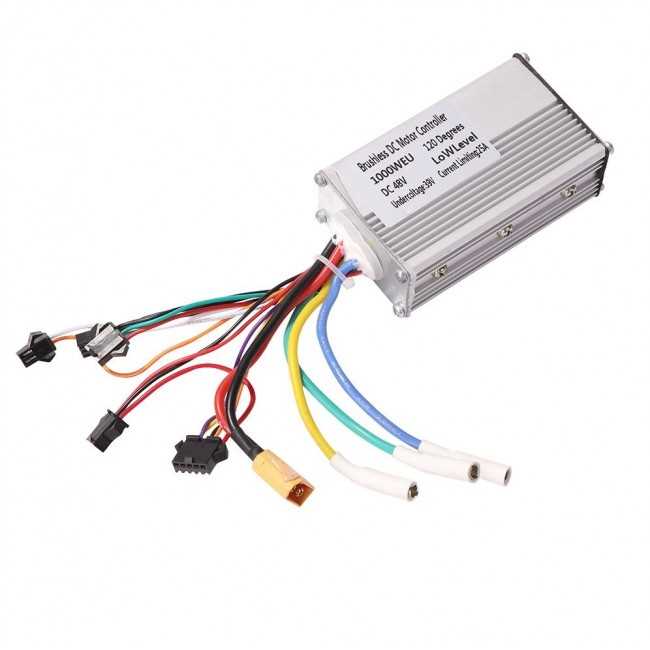

Проверка контактов и проводки на окисление или обрывы
- Отсоедините аккумулятор и разъемы контроллера. Проверьте провода на обрыв мультиметром в режиме прозвонки (Ω):
- Сопротивление исправного провода – 0–0,5 Ом.
- Бесконечное сопротивление указывает на обрыв.
- Показания выше 1 Ом – признак окисления или плохого контакта.
- Прозвоните каждый провод от разъема до платы контроллера. На Kugoo G2 Pro часты обрывы в местах изгиба у рулевой колонки и подножки – проверьте эти участки сгибанием провода во время измерений.
- Замените поврежденные провода на аналогичные по сечению (0,75–1,5 мм² для силовых линий, 0,2–0,5 мм² для сигнальных). Используйте термоусадочную трубку для изоляции.
Тестирование напряжения на входе и выходе контроллера мультиметром
Перед началом проверки отключите электросамокат от зарядного устройства и аккумуляторной батареи. Убедитесь, что ключ зажигания находится в положении «OFF». Для тестирования используйте мультиметр в режиме измерения постоянного напряжения (DC) с диапазоном не менее 60 В – контроллер Kugoo G2 Pro работает от батареи 48 В, а пиковые значения могут достигать 54,6 В.
Подключите черный щуп мультиметра к минусовой клемме аккумулятора или к общему проводу («земле») контроллера, обозначенному черным или синим цветом. Красный щуп присоедините к плюсовому входу контроллера – обычно это толстый красный провод, идущий от батареи. Нормальное напряжение на входе должно соответствовать текущему заряду АКБ: 42–54,6 В. Если показания ниже 40 В, проверьте батарею на разряд или неисправность.
Для проверки выходного напряжения на фазных проводах (желтый, зеленый, синий) переведите мультиметр в режим переменного напряжения (AC) с диапазоном до 100 В. Запустите самокат на минимальной скорости, удерживая ручку газа. На фазных выходах должно фиксироваться переменное напряжение в пределах 15–35 В, зависящее от степени открытия дросселя. Отсутствие напряжения указывает на неисправность контроллера или датчика Холла.
Проверьте напряжение на проводе питания 5 В (обычно красный тонкий провод) – оно должно быть стабильным в пределах 4,8–5,2 В. Этот сигнал питает датчики Холла и дроссель. Если напряжение ниже 4,5 В, контроллер неисправен или перегружен. При превышении 5,5 В возможен выход из строя датчиков.
Измерьте напряжение на сигнальном проводе дросселя (зеленый или оранжевый) при отпущенной и полностью выжатой ручке газа. В первом случае мультиметр должен показывать 0,8–1,2 В, во втором – 3,8–4,2 В. Отклонения за пределы диапазона свидетельствуют о неисправности дросселя или контроллера.
При проверке тормозных сигналов (провод белый или серый) подключите щупы к проводу и «земле». При нажатии тормоза напряжение должно падать с 5 В до 0,2–0,8 В. Если сигнал не меняется, проверьте концевики тормоза или замените контроллер.
Не допускайте короткого замыкания щупов при измерениях – это может вывести контроллер из строя. Используйте зажимы типа «крокодил» для надежной фиксации щупов на проводах. Избегайте измерений под дождем или в условиях высокой влажности.
Записывайте все показания для сравнения с эталонными значениями. Если напряжения на входе и выходе соответствуют норме, но самокат не работает, проверьте мотор, датчики Холла и проводку на обрыв. При несоответствии параметров замените контроллер или обратитесь в сервисный центр.
Диагностика сигналов управления с помощью осциллографа
Сравните полученные осциллограммы с эталонными для Kugoo G2 Pro (доступны в сервисных мануалах или на форумах ремонтников). Обратите внимание на скважность PWM при разных режимах работы: на холостом ходу она составляет 10–15%, при разгоне – до 90%. Рассинхронизация сигналов или нестабильная частота (10–20 кГц) требует перепрошивки контроллера или замены силового ключа (обычно MOSFET IRFB4110).
Проверка работы контроллера под нагрузкой на стенде
Для диагностики контроллера Kugoo G2 Pro под нагрузкой соберите стенд с мотор-колесом 48V/500W, блоком питания 54.6V (13S Li-ion) и нагрузочным резистором 0.5 Ом (100W). Подключите осциллограф к фазным выходам контроллера (каналы A, B, C) и мультиметр в режиме измерения постоянного тока на шине питания. Запустите тестовый цикл: разгон до 30 км/ч (ШИМ 60%), удержание скорости 10 секунд, торможение рекуперацией до 10 км/ч. Критические параметры: пульсации напряжения на фазах не более ±2V от среднего значения, ток потребления в установившемся режиме 8–12A, отсутствие пропусков импульсов на осциллограмме.
| Параметр | Норма | Отклонение | Действие |
|---|---|---|---|
| Температура MOSFET (IRFB4110) | <70°C | 70–90°C | Проверка термопасты, замена радиатора |
| Напряжение на затворе (Vgs) | 10–12V | <9V | Замена драйвера затвора (IR2104) |
| Задержка включения фаз | <5 мкс | >10 мкс | Проверка цепей обратной связи (датчики Холла) |
При превышении температуры контроллера на 15°C выше нормы в течение 3 минут теста – немедленное отключение и проверка системы охлаждения. Для точной оценки рекуперации измерьте напряжение на батарее при торможении: прирост не должен превышать 0.3V за 1 цикл (защита от перенапряжения).
Сборка электросамоката и финальная проверка работоспособности
Перед финальной проверкой убедитесь, что все кабели контроллера Kugoo G2 Pro подключены согласно схеме: красный – к плюсовой клемме аккумулятора, черный – к минусовой, а сигнальные провода (обычно желтый, зеленый, синий) – к соответствующим разъемам мотор-колеса и ручки газа. Проверьте затяжку клемм динамометрическим ключом с усилием 3–4 Н·м – ослабленные соединения вызывают перегрев и сбои в работе.
Установите контроллер в штатное место под декой, зафиксировав его двумя винтами M4 с нейлоновыми вставками для виброизоляции. Избегайте перегибов кабелей радиусом менее 3 см – это приводит к повреждению жил и коротким замыканиям. Если самокат оснащен рекуперативным тормозом, убедитесь, что провод датчика тормоза (обычно белый) подключен к порту «Brake» на контроллере без натяжения.
После сборки деки подключите аккумулятор и включите самокат кнопкой питания. На дисплее должно отобразиться напряжение батареи (для G2 Pro – 48 В ±0,5 В) и нулевая скорость. Если экран не загорается, проверьте предохранитель на 30 А в цепи питания – он часто выходит из строя при скачках напряжения.
Проверьте работу ручки газа: при плавном нажатии обороты мотора должны увеличиваться без рывков. Если мотор не реагирует или работает с задержкой, откалибруйте ручку через меню контроллера (удерживайте кнопку «Mode» 5 секунд, затем следуйте инструкции на экране). Для моделей с бесконтактной ручкой газа допустимый люфт не должен превышать 2 мм.
Протестируйте тормозную систему: при нажатии на рычаг тормоза мотор должен отключаться мгновенно, а на дисплее появляться индикатор «Brake». Если торможение запаздывает, отрегулируйте датчик тормоза, сместив его на 1–2 мм ближе к магниту на рычаге. Для гидравлических тормозов проверьте уровень жидкости в бачке – он должен быть между метками «Min» и «Max».
Завершите проверку тест-драйвом на ровной поверхности. Разгоните самокат до 15–20 км/ч и зафиксируйте показания дисплея: потребляемый ток не должен превышать 12 А на ровной дороге, а температура контроллера (измеряется ИК-термометром) – 60°C после 10 минут езды. Если контроллер перегревается, очистите радиатор от пыли и проверьте вентиляцию корпуса.
