Мерседес Спринтер – коммерческий фургон с продуманной конструкцией, но доступ к моторному отсеку в нём отличается от легковых автомобилей. В зависимости от года выпуска и модификации (W906, W907, W910) механизм открытия капота может иметь нюансы. Основные различия кроются в расположении рычага разблокировки и способе фиксации замка. В этой инструкции разберём процесс для самых распространённых версий.
Перед началом убедитесь, что автомобиль стоит на ровной поверхности, двигатель заглушен, а ключ зажигания вынут. На моделях с 2018 года и новее (W907/W910) рычаг разблокировки капота расположен слева от рулевой колонки, под пластиковой накладкой. На более ранних версиях (W906) он может находиться в нижней части приборной панели, ближе к двери водителя. В обоих случаях рычаг имеет характерную маркировку – пиктограмму капота или надпись «Hood».
После нажатия на рычаг капот приподнимется на 2–3 см, но не откроется полностью. Для полного доступа потребуется вручную отжать фиксатор замка, расположенный по центру передней кромки капота. На моделях с 2014 года замок оснащён дополнительной страховочной защёлкой – её нужно удерживать пальцем, одновременно поднимая капот. Если механизм не срабатывает, проверьте тросик разблокировки: на W906 он часто перетирается у основания рычага.
При проблемах с открытием не применяйте силу – это может повредить петли или замок. В случае заклинивания попробуйте слегка покачать капот вверх-вниз, одновременно нажимая на рычаг. Если тросик порван, доступ к замку возможен через решётку радиатора: снимите её, отжав пластиковые защёлки, и вручную разблокируйте механизм плоской отвёрткой. Для моделей с турбодизелем OM651/OM654 рекомендуется предварительно дать двигателю остыть – горячий моторный отсек увеличивает риск ожогов.
Где находится рычаг открывания капота в салоне Спринтера
В Mercedes Sprinter рычаг открывания капота расположен в нижней части приборной панели, слева от рулевой колонки. Точное место зависит от года выпуска и модификации фургона, но чаще всего он скрыт за пластиковой крышкой или находится рядом с педальным узлом.
На моделях до 2013 года рычаг обычно выполнен в виде металлического крючка с пластиковой рукояткой черного или серого цвета. В более новых версиях (2014+), особенно с обновленным интерьером, он может быть интегрирован в панель и иметь обозначение в виде пиктограммы капота или надписи «Hood».
- Стандартное расположение: под левой частью торпедо, ближе к двери водителя.
- В модификациях с высокой крышей или удлиненной базой рычаг может быть смещен на 5–10 см вправо.
- На автомобилях с правым рулем (для рынков Великобритании, Австралии) рычаг находится справа от рулевой колонки.
Чтобы открыть капот, потяните рычаг на себя до характерного щелчка. Если механизм не срабатывает, проверьте, не заблокирован ли он посторонними предметами или не ослаблен ли трос привода. В редких случаях рычаг может быть скрыт под съемной заглушкой – ищите небольшой выступ или кнопку для доступа.
На некоторых версиях Sprinter (например, 906 серии) рычаг может дублироваться кнопкой на центральной консоли рядом с блоком управления климатом. Это актуально для моделей с дополнительными опциями комфорта, где стандартный механизм перенесен для удобства доступа.
Если рычаг не удается найти, обратитесь к руководству по эксплуатации – в разделе «Техническое обслуживание» указано его точное расположение для вашей конкретной модели. В крайнем случае используйте аварийное открывание через решетку радиатора, но это требует демонтажа декоративной накладки.

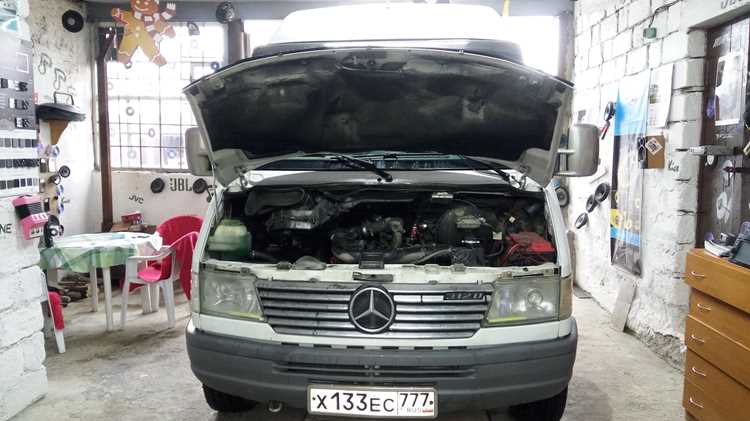

Как правильно потянуть за трос для разблокировки замка
После первого щелчка капот не откроется полностью – это нормально. Трос лишь освобождает основной замок, а для полного открытия потребуется нажать на дополнительную защёлку под передней кромкой капота. Если после натяжения троса капот не реагирует, осмотрите место его крепления к замку: возможно, трос растянулся или соскочил с направляющей. В этом случае потребуется демонтаж пластиковой накладки под капотом для доступа к механизму.
Избегайте резких движений при работе с тросом: чрезмерное усилие может привести к его обрыву или повреждению пластикового фиксатора. Если трос провисает или заедает, смажьте его силиконовой смазкой через технологические отверстия в оболочке. Для этого используйте тонкий носик баллона, направляя струю вдоль троса на протяжении 10–15 см от ручки разблокировки.
В моделях Спринтер с 2018 года трос может быть интегрирован в систему центрального замка. В этом случае перед натяжением убедитесь, что зажигание выключено, а двери разблокированы – иначе механизм не сработает. Если трос оборвался, замените его целиком: ремонт отдельных участков ненадёжен и приведёт к повторным поломкам.
Какие действия выполнить, если капот не открывается с первого раза
Первым шагом проверьте положение рычага открывания капота в салоне. На Mercedes Sprinter Classic (до 2018 года) он расположен слева от рулевой колонки, на моделях после 2018 года – под приборной панелью с водительской стороны. Убедитесь, что рычаг не заклинило из-за грязи или механического повреждения. Если он двигается свободно, но капот не реагирует, проблема может быть в тросе или замке.
Осмотрите трос привода замка капота. На Sprinter он проходит вдоль левого крыла и крепится к замку через пластиковый или металлический наконечник. Часто трос растягивается или обрывается в месте соединения с замком. Если наконечник цел, попробуйте потянуть за трос вручную, предварительно сняв защитный кожух под капотом (если он есть). Для этого потребуется доступ через решетку радиатора или снизу автомобиля.
Если трос исправен, но замок не срабатывает, проверьте его механизм. На Mercedes Sprinter замок капота состоит из двух частей: основного крюка и предохранительного фиксатора. Основной крюк открывается тросом, а фиксатор – вручную через отверстие в решетке радиатора. Вставьте отвертку или тонкий металлический стержень в отверстие (диаметр ~5 мм) и нажмите на фиксатор, одновременно потянув за рычаг в салоне.
В таблице ниже приведены типичные неисправности и способы их устранения:
| Неисправность | Признаки | Решение |
|---|---|---|
| Обрыв троса | Рычаг в салоне двигается свободно, но капот не открывается | Заменить трос или соединить оборванные концы временной скруткой |
| Заклинивание замка | Слышен щелчок, но капот не поднимается | Смазать замок проникающей смазкой (WD-40, LIQUI MOLY LM 40) через отверстие в решетке |
| Поломка пружины замка | Капот приподнимается, но не фиксируется в открытом положении | Заменить пружину или весь замок (артикул A6708800033 для Sprinter W906) |
| Деформация капота | Замок срабатывает, но капот не отходит от кузова | Выровнять капот или подложить прокладку под уплотнитель замка |
Если замок замерз, используйте размораживатель замков или спирт. Не применяйте горячую воду – это может повредить лакокрасочное покрытие или привести к повторному замерзанию. Для профилактики обработайте замок силиконовой смазкой после размораживания.
При отсутствии доступа к замку через решетку радиатора попробуйте поддеть капот снизу. Для этого поднимите автомобиль на подъемнике или используйте домкрат. Вставьте плоскую отвертку между капотом и кузовом в районе замка и аккуратно отожмите его. Будьте осторожны – чрезмерное усилие может повредить уплотнитель или деформировать капот.
Если все методы не дали результата, демонтируйте решетку радиатора. На Sprinter она крепится на пластиковых защелках (модели до 2018 года) или винтах (после 2018 года). После снятия решетки получите прямой доступ к замку для ремонта или замены. Для моделей W906 (2006–2018) потребуется снять верхнюю часть бампера, чтобы добраться до креплений решетки.
В крайнем случае обратитесь к официальному дилеру или специализированному сервису. Стоимость открытия капота без повреждений варьируется от 1500 до 4000 рублей в зависимости от сложности. Не пытайтесь силой сорвать замок – это приведет к дорогостоящему ремонту кузова и лакокрасочного покрытия.

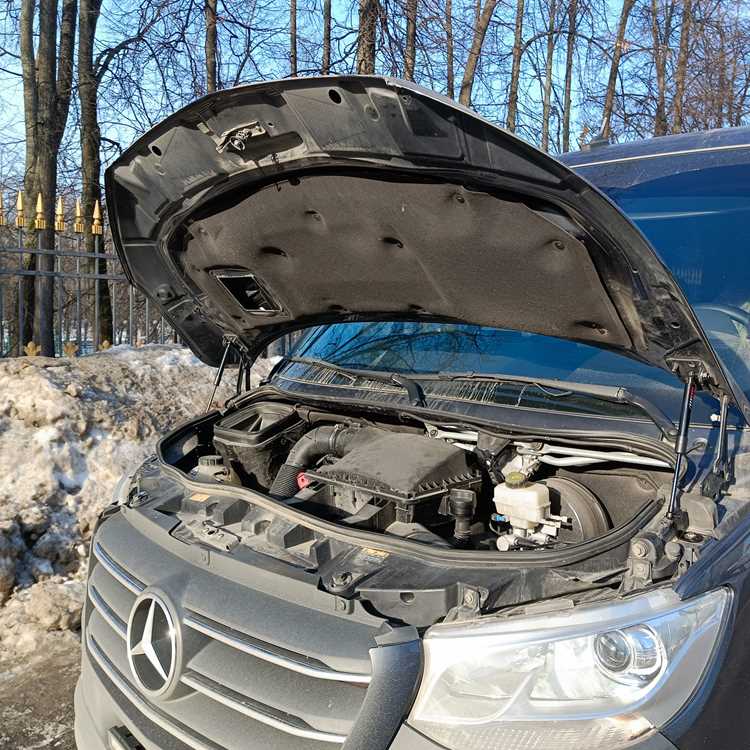

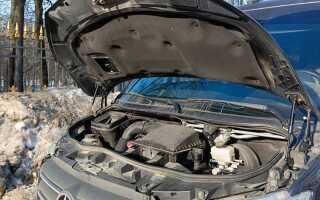

Как поднять капот и зафиксировать его на упорной штанге
На моделях Мерседес Спринтер (особенно с 2006 года выпуска) капот открывается с помощью рычага под приборной панелью слева от руля. После нажатия на него потяните за ручку под передней кромкой капота – она расположена по центру, ближе к радиаторной решётке. Убедитесь, что автомобиль стоит на ровной поверхности, а двигатель заглушен не менее 10 минут, чтобы избежать ожогов от горячих элементов.
Для фиксации капота выполните следующие действия:
- Поднимите капот до упора – он должен зафиксироваться в промежуточном положении на газовых амортизаторах.
- Найдите упорную штангу: на Спринтере она крепится к левой стороне моторного отсека (рядом с аккумулятором) или к правой (на моделях с дизельным двигателем OM642).
- Выньте штангу из держателя, потянув её вверх и на себя, затем вставьте нижний конец в специальное отверстие на капоте – оно обозначено стрелкой или надписью «HOOD SUPPORT».
- Проверьте надёжность фиксации: капот не должен самопроизвольно опускаться при лёгком нажатии. Если штанга провисает, замените её – стандартная длина составляет 550–600 мм, диаметр стержня – 8 мм.
Что проверить под капотом перед началом работ
Первым делом оцените уровень и состояние технических жидкостей. Масло в двигателе должно находиться между отметками MIN и MAX на щупе, иметь прозрачный янтарный цвет без металлических включений. Тормозная жидкость – в бачке на уровне 10–15 мм ниже горловины, без помутнения или осадка. Антифриз проверяйте на холодном двигателе: уровень в расширительном бачке должен быть между метками, а цвет – равномерным, без ржавчины или масляных пятен. Если жидкости ниже нормы или загрязнены, устраните утечки и замените их до начала работ.
Осмотрите ремни и шланги на предмет износа. Ремень ГРМ (если доступен) не должен иметь трещин, расслоений или замасливания – его ресурс на Спринтере обычно составляет 90–120 тыс. км. Приводные ремни генератора и кондиционера проверяйте на провисание (допустимое отклонение – 10–15 мм при нажатии с усилием 10 кг) и отсутствие потертостей. Шланги системы охлаждения и топливопроводы не должны быть жесткими, вздутыми или иметь следы подтеканий. Замените элементы с видимыми дефектами, даже если они не текут – риск обрыва во время эксплуатации высок.
Проверьте аккумулятор и электрические соединения. Напряжение на клеммах должно быть 12,6 В при выключенном двигателе и 13,8–14,4 В при работающем. Очистите окисленные контакты наждачной бумагой (зернистость 400) и смажьте их техническим вазелином. Осмотрите провода высокого напряжения на катушках зажигания и свечах – изоляция не должна быть потрескавшейся, а наконечники – окисленными. Если возраст АКБ превышает 4 года, протестируйте его нагрузочной вилкой: падение напряжения ниже 10 В при нагрузке 100 А указывает на необходимость замены.
Как безопасно закрыть капот после завершения осмотра
Перед закрытием капота убедитесь, что под ним не осталось инструментов, тряпок или посторонних предметов. Даже небольшой гаечный ключ, зажатый между деталями, может повредить лакокрасочное покрытие или механизмы при захлопывании. Проверьте зону вокруг замка капота – там часто скапливаются мелкие детали, которые могут попасть в вентиляционные отверстия или подвижные части.
Опустите капот с высоты не более 30–40 см от закрытого положения. Резкое падение создает ударную нагрузку на петли и амортизаторы, что сокращает их ресурс. В моделях Sprinter 2018 года и новее петли усилены, но предельная нагрузка на них не превышает 15 кг при динамическом воздействии.
Придерживайте капот одной рукой за передний край, а другой – за центральную часть. Это распределяет усилие и предотвращает перекос. Если капот не фиксируется с первого раза, не давите на него – проверьте, не мешает ли что-то замку. В 90% случаев проблема связана с неправильным положением страховочного крючка или смещением ответной части замка.
Защелкните замок до характерного щелчка. В Sprinter используется двухступенчатый механизм: первый щелчок означает предварительную фиксацию, второй – полное закрытие. Если слышен только один щелчок, капот может открыться на ходу. Проверьте фиксацию, потянув капот вверх у переднего края – он не должен подниматься более чем на 2–3 мм.
После закрытия осмотрите уплотнительную резинку по периметру капота. Трещины или разрывы приведут к попаданию влаги и пыли в подкапотное пространство. На моделях с 2020 года уплотнитель выполнен из EPDM-резины, устойчивой к температурам от -40 до +120°C, но механические повреждения требуют замены.
Если капот закрывается с усилием, проверьте состояние газовых упоров. В Sprinter используются упоры с рабочим давлением 500–600 Н. При температуре ниже -10°C их эффективность снижается на 20–30%, поэтому допускается легкое придерживание капота при закрытии. Полный отказ упоров – повод для замены, так как это нарушает балансировку механизма.
Не используйте капот как опору для рук или инструментов после закрытия. Даже небольшая нагрузка в 10–15 кг на центр капота может деформировать его или сместить замок. В случае необходимости установите временные подпорки из пластика или дерева, но не металла – он может поцарапать поверхность.
Завершив процедуру, запустите двигатель и проверьте индикаторы на приборной панели. Если горит лампа незакрытого капота (символ автомобиля с поднятым капотом), повторно откройте и закройте его, уделив внимание фиксации замка. В редких случаях проблема решается смазкой механизма силиконовой смазкой – наносите ее только на металлические части, избегая резиновых уплотнителей.
