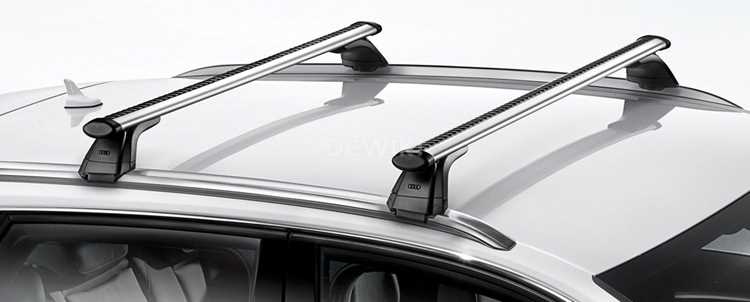

Дуги на крыше автомобиля, предназначенные для крепления багажника, в профессиональной среде называются рейлингами. Это несущие конструкции, которые монтируются вдоль продольной оси крыши и служат основой для установки поперечных перекладин. Рейлинги бывают двух типов: интегрированные (встроенные в кузов на заводе) и накладные (устанавливаемые дополнительно). Первые характерны для кроссоверов и внедорожников, вторые – для универсалов и седанов.
Поперечные перекладины, которые крепятся к рейлингам, называются багажными дугами или кроссбарами. Они бывают алюминиевыми, стальными или композитными, с аэродинамическим профилем для снижения шума и сопротивления воздуха. Стандартные кроссбары имеют длину от 1200 до 1600 мм и выдерживают нагрузку до 75–100 кг, но усиленные модели (например, для перевозки велосипедов или лодок) рассчитаны на 150–200 кг.
Для автомобилей без рейлингов используются системы с точечным креплением: фиксирующиеся за дверные проемы (например, Thule Door Mount) или устанавливаемые на штатные крепежные точки (как у багажников Yakima Baseline). Такие решения требуют проверки совместимости с конкретной моделью авто – производители публикуют списки поддерживаемых машин на своих сайтах. При выборе обращайте внимание на сертификацию TÜV или ISO, подтверждающую безопасность конструкции.
При монтаже дуг важно соблюдать момент затяжки крепежа (обычно 10–15 Н·м) и использовать резиновые прокладки для защиты лакокрасочного покрытия. Для перевозки грузов свыше 50 кг рекомендуется распределять вес равномерно и фиксировать груз ремнями с храповым механизмом. Некоторые кроссбары оснащены встроенными замками (например, Thule Lockable Crossbars), что предотвращает кражу багажника.

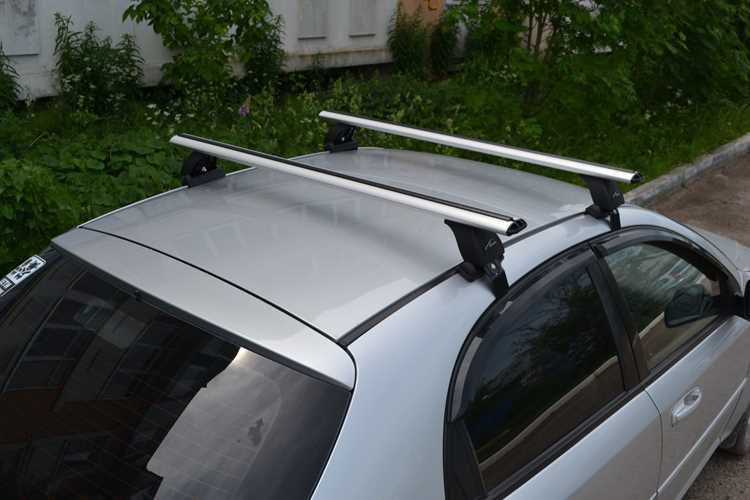

Какие термины используют для обозначения дуг на крыше автомобиля
Дуги на крыше автомобиля чаще всего называют рейлингами. Этот термин происходит от английского «roof rails» и широко применяется как производителями, так и автовладельцами. Рейлинги бывают продольными (установленными вдоль крыши) и поперечными (крест-накрест). В технической документации и каталогах запчастей их также обозначают как «направляющие для багажника» или «опорные дуги».
В среде тюнинговых ателье и среди любителей внедорожников используется термин «экспедиционные дуги». Они отличаются усиленной конструкцией и предназначены для крепления дополнительного оборудования: лестниц, канистр, фар. Производители таких аксессуаров, например, ARB или Front Runner, маркируют их как «roof racks» или «overland roof bars».
Для универсальных багажных систем применяют название «поперечины» или «поперечные балки». Они устанавливаются на штатные рейлинги и служат основой для крепления боксов, велосипедов или лыж. В инструкциях по эксплуатации их иногда называют «crossbars», особенно если речь идет о продукции Thule или Yakima. Важно учитывать максимальную нагрузку, указанную в спецификации.
В некоторых моделях автомобилей, особенно премиум-сегмента, дуги интегрированы в кузов и называются «скрытыми рейлингами». Они не выступают над поверхностью крыши, сохраняя аэродинамику. Такое решение встречается у Audi, BMW и Mercedes-Benz. В каталогах дилеров их обозначают как «flush roof rails» или «hidden rails».
При выборе дуг для конкретной модели автомобиля обращайте внимание на термины в описании: «адаптеры для рейлингов», «крепления под штатные дуги» или «универсальные кронштейны». Они указывают на совместимость с определенными типами креплений. Например, для Land Rover Defender используют термин «aluminium roof rack system», подчеркивая материал и функциональность.

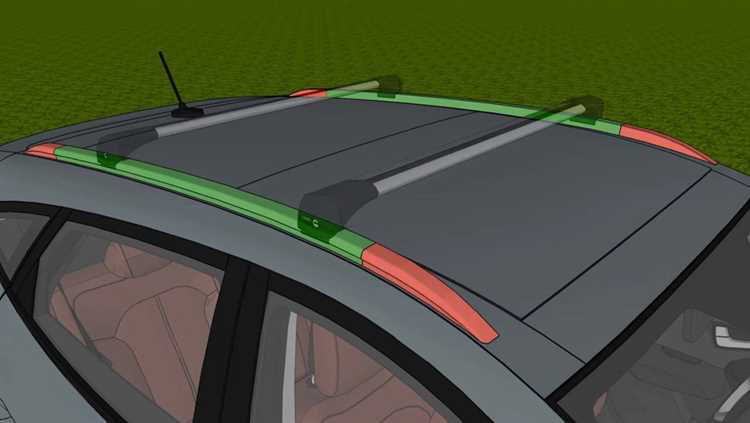

Чем отличаются рейлинги от поперечных багажных дуг
Поперечные багажные дуги – это съёмные или стационарные перекладины, устанавливаемые перпендикулярно рейлингам или непосредственно на крышу. Они предназначены для крепления грузов напрямую: велосипедов, лыж, багажных систем или корзин. Дуги бывают алюминиевыми, стальными или композитными, с профилем круглого, овального или аэродинамического сечения. Максимальная нагрузка на пару дуг обычно составляет 50–80 кг, но у усиленных моделей для внедорожников может достигать 120 кг.
Ключевое отличие заключается в способе монтажа и универсальности. Рейлинги – часть штатной конструкции, их установка требует заводской подготовки или профессионального вмешательства. Поперечные дуги – адаптивный элемент: их можно снять, заменить или перенастроить под разные задачи. Например, для перевозки велосипеда используют дуги с креплениями типа «fork-mount», а для лыж – с резиновыми накладками против скольжения.
Аэродинамика – ещё один фактор. Рейлинги, особенно интегрированные, создают минимальное сопротивление воздуху, так как повторяют линии кузова. Поперечные дуги, даже с обтекаемым профилем, увеличивают шум и расход топлива на 3–7% при скорости свыше 100 км/ч. Для снижения эффекта производители предлагают дуги с ветрозащитными козырьками или телескопическими механизмами, регулирующими высоту.
Выбор между рейлингами и дугами зависит от типа груза и частоты использования. Для регулярной перевозки крупногабаритных предметов (байдарки, строительные материалы) оптимальны дуги с высокой грузоподъёмностью и системой быстрого крепления, например, Thule WingBar Evo или Yakima JetStream. Если крыша используется эпизодически, достаточно съёмных дуг с универсальными адаптерами, совместимыми с разными автомобилями.
При установке дуг на рейлинги важно учитывать расстояние между ними: оно должно соответствовать длине груза. Стандартный шаг – 60–80 см, но для длинномерных предметов (доски, трубы) требуется 100–120 см. Некоторые производители, как Rhino-Rack, предлагают дуги с регулируемой шириной, что упрощает адаптацию под разные задачи. Перед покупкой проверяйте совместимость с моделью автомобиля по каталогам брендов или с помощью онлайн-конфигураторов.
Какие виды креплений применяются для установки дуг на крышу
Для фиксации дуг на крыше автомобиля используют три основных типа креплений: универсальные зажимы, заводские рельсы и интегрированные точки крепления. Универсальные зажимы подходят для большинства автомобилей с гладкой крышей, фиксируясь на дверных проёмах с помощью резиновых прокладок и регулируемых болтов. Модели типа Thule Rapid System или Yakima Baseline рассчитаны на нагрузку до 75 кг, но требуют точной подгонки под геометрию кузова. Заводские рельсы – продольные направляющие, предусмотренные производителем (например, у Volkswagen Tiguan или Skoda Kodiaq), позволяют устанавливать дуги без сверления, используя адаптеры с фиксирующими замками. Интегрированные точки крепления (как у Audi Q5 или BMW X3) представляют собой скрытые под заглушками отверстия с резьбой, куда вкручиваются специальные кронштейны – такие системы выдерживают до 100 кг и обеспечивают максимальную жёсткость.
При выборе креплений учитывайте совместимость с конкретной моделью авто: производители дуг (Thule, Atera, Mont Blanc) публикуют таблицы соответствия, где указаны артикулы адаптеров для каждой марки. Для универсальных зажимов критически важна ширина дверного проёма – минимальное расстояние между стойками должно быть не менее 900 мм, иначе дуги не зафиксируются надёжно. При установке на рельсы проверяйте наличие резиновых уплотнителей на адаптерах: их отсутствие приводит к коррозии металла и скрипам на скорости свыше 100 км/ч. Для интегрированных систем используйте только оригинальные болты с моментом затяжки 12–15 Н·м, указанным в инструкции – превышение приведёт к деформации кузова.
Как выбрать дуги для багажника под конкретную модель авто
Первым шагом определите точную модель, год выпуска и модификацию автомобиля. Производители дуг, такие как Thule, Atera или Inno, выпускают крепления под конкретные кузова: например, Thule WingBar Evo подходит для Volkswagen Golf VII (2012–2019), но не совместим с Golf VI или VIII без адаптеров. Проверьте артикул в каталоге бренда или воспользуйтесь онлайн-конфигуратором на сайте производителя – введите VIN-код, и система выдаст совместимые варианты. Ошибка в выборе приведет к несовпадению точек крепления, что чревато повреждением лакокрасочного покрытия или ненадежной фиксацией.
Оцените тип крепления: заводские рейлинги, интегрированные точки на крыше или скрытые пазы. Для автомобилей с рейлингами (например, Toyota RAV4 2019+) подойдут дуги с зажимами, как Thule 753 или Atera Strada Evo 2. Если крыша гладкая (BMW 3 Series F30), потребуются дуги с фиксацией в дверных проемах – например, Thule 460R Rapid System. У моделей с интегрированными точками (Audi Q5 8R) используйте адаптеры под конкретный стандарт: Audi требует креплений типа «T-track», а Mercedes – «AMG-Line». Таблица ниже поможет сориентироваться:
| Тип крыши | Пример моделей | Подходящие дуги | Особенности крепления |
|---|---|---|---|
| Рейлинги | Kia Sportage (2020+), Skoda Kodiaq | Thule WingBar Evo, Atera Strada | Зажимы на рейлинги, регулировка по ширине |
| Гладкая крыша | Volkswagen Passat B8, Mazda 6 (2017+) | Thule 460R, Inno IN-102 | Фиксация в дверных проемах, требует точной подгонки |
| Интегрированные точки | Audi A6 C7, Volvo XC60 (2017–2022) | Thule 757, Atera Discovery | Адаптеры под T-track или AMG-стандарт |
Учтите нагрузку и цель использования. Стандартные дуги выдерживают 50–75 кг (Thule ProBar – до 100 кг), но для перевозки велосипедов или лодки выбирайте усиленные модели с алюминиевым профилем. Например, Thule AeroBlade Edge рассчитан на 75 кг и имеет аэродинамический дизайн, снижающий шум на скорости свыше 100 км/ч. Для тяжелых грузов (до 160 кг) подойдут стальные дуги, как Inno IN-106, но они увеличивают расход топлива на 3–5%. Проверьте допустимую нагрузку в руководстве по эксплуатации авто – превышение приведет к деформации крыши.
Перед покупкой измерьте ширину крыши между точками крепления. Для Volkswagen Tiguan (2018+) расстояние между рейлингами составляет 1100–1200 мм, для Hyundai Tucson (2021+) – 1050–1150 мм. Дуги должны быть на 20–30 мм уже крыши, чтобы избежать контакта с кузовом при затяжке. Обратите внимание на комплектацию: некоторые модели (например, Atera Giugiaro) поставляются с резиновыми прокладками для защиты лакокрасочного покрытия, другие требуют отдельной покупки. Монтаж проводите строго по инструкции – перекос даже на 1–2 мм снижает надежность крепления на 30%.

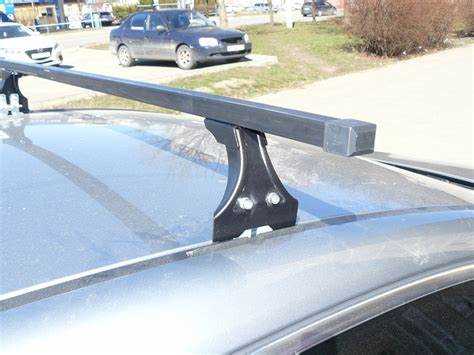

Какие материалы используют при производстве багажных дуг
Основной материал для багажных дуг – алюминиевые сплавы серии 6000 (6061, 6063) и 7000 (7075). Сплав 6061 содержит магний и кремний, обеспечивая баланс прочности и коррозионной стойкости при весе на 30–40% меньше стали. Модели премиум-класса часто изготавливают из 7075 с добавлением цинка: предел текучести достигает 500 МПа, что критично для динамических нагрузок при скоростях свыше 120 км/ч. Для защиты от окисления применяют анодирование толщиной 10–25 мкм или порошковое покрытие на основе полиэфирных смол.
Стальные дуги встречаются реже, но незаменимы для тяжелых условий эксплуатации – например, при перевозке велосипедов или лодок массой свыше 50 кг. Используют углеродистую сталь с цинковым покрытием (толщина слоя 8–12 мкм) или нержавеющую сталь AISI 304/316 для морских регионов. Ключевой недостаток – вес: стальная дуга на 20–30% тяжелее алюминиевой при равной грузоподъемности (до 75 кг на пару). Производители компенсируют это утолщением стенок до 2,5 мм, что увеличивает жесткость, но снижает аэродинамику.
Композитные материалы – углепластик и стеклопластик – используют в дугах для спортивных и люксовых автомобилей. Углепластик на основе эпоксидной матрицы выдерживает нагрузку до 150 кг при весе 1,2–1,5 кг за пару, но стоимость в 3–5 раз выше алюминия. Стеклопластик дешевле, но уступает по прочности: максимальная нагрузка – 40–60 кг. Оба материала требуют специальных креплений с демпфирующими вставками из EPDM-резины, чтобы избежать микротрещин при вибрации.

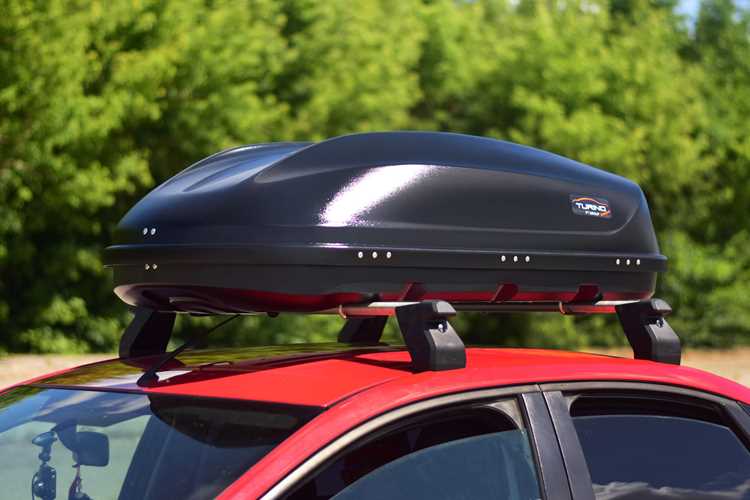

Где купить дуги для крыши и на что обратить внимание при выборе
Дуги для крыши продаются в специализированных магазинах автоаксессуаров, у официальных дилеров производителей (Thule, Inno, Atera, Yakima) и на маркетплейсах: Ozon, Wildberries, Avito, Auto.ru. Оригинальные модели с гарантией предлагают фирменные сайты брендов – например, thule.com или yakima.com. На вторичном рынке (Avito, Дром) встречаются б/у варианты с экономией до 50%, но проверяйте состояние креплений и отсутствие коррозии. В регионах распространены локальные интернет-магазины с доставкой – ищите по запросам «дуги на крышу [модель авто]».
При выборе учитывайте:
- Совместимость с автомобилем – проверяйте по VIN-коду или каталогам производителей (например, Thule Fit Guide). Универсальные дуги подходят не всем моделям.
- Материал – алюминиевые легче и устойчивее к коррозии, стальные прочнее, но тяжелее. Для внедорожников выбирайте усиленные профили.
- Максимальная нагрузка – стандартные дуги выдерживают 50–75 кг, усиленные – до 100–150 кг (актуально для велосипедов, лодок).
- Тип крепления – заводские рельсы, дверные проемы (фиксаторы), штатные точки (например, для VW Tiguan). Избегайте универсальных «струбцин» – они повреждают лакокрасочное покрытие.
- Аэродинамика – плоские или овальные профили снижают шум на скорости (до 120 км/ч). Круглые дуги дешевле, но создают больше сопротивления.
- Комплектация – проверяйте наличие ключей, заглушек, инструкции. Некоторые модели требуют отдельной покупки адаптеров.
- Сертификация – дуги должны соответствовать ГОСТ Р 51266-99 или ECE R42 (европейский стандарт). Подделки не выдерживают динамических нагрузок.
