Салонный фильтр Киа К5 требует замены каждые 15 000–20 000 км или раз в год – в зависимости от условий эксплуатации. Загрязнённый фильтр снижает эффективность климат-контроля, увеличивает нагрузку на вентилятор и способствует размножению бактерий в системе. Модель K5 (с 2020 года) оснащена фильтром с угольным слоем, который задерживает не только пыль, но и вредные газы, поэтому своевременная замена критична для качества воздуха в салоне.
Для работы потребуется крестовая отвёртка PH2, новый фильтр (оригинальный артикул 97133-D4100 или аналоги от Mann CU 26012, TSN 9.7.906) и 15–20 минут времени. Фильтр расположен за бардачком – доступ к нему проще, чем в большинстве корейских автомобилей, но есть нюансы: пластиковые защёлки легко ломаются, если прикладывать избыточное усилие. В этой инструкции разберём процесс по шагам, включая проверку состояния дренажной трубки и очистку посадочного места.
Не игнорируйте замену, если заметили снижение потока воздуха из дефлекторов, появление неприятного запаха при включении кондиционера или запотевание стёкол. В условиях городской эксплуатации (пыль, выхлопные газы) фильтр может забиться уже через 10 000 км. После установки нового элемента рекомендуется включить вентиляцию на максимальную скорость на 2–3 минуты, чтобы удалить остатки пыли из воздуховодов.
Какие инструменты и материалы понадобятся для замены
Для замены салонного фильтра на Киа К5 (2020–2024 модельного года) потребуется минимальный набор: новый фильтр (оригинальный артикул 97133-D4100 или аналоги от Mann CU 26012, TSN 9.7.902), крестовая отвёртка PH2, пластиковый съёмник для клипс (или тонкая плоская отвёртка в качестве замены). Работа выполняется без подъёмника – достаточно ровной площадки и перчаток для защиты рук от пыли. Если фильтр давно не менялся, приготовьте пылесос с узкой насадкой для очистки посадочного места.
Дополнительно может пригодиться фонарик – доступ к фильтру в Киа К5 расположен за бардачком, где освещение ограничено. Проверьте совместимость фильтра с вашей модификацией: для версий с угольным фильтром (артикул 97133-D4000) потребуется аналог с активированным углём, например, Filtron K 1361A. Избегайте дешёвых подделок – некачественный материал снижает эффективность очистки воздуха и может деформироваться при установке.
Где находится салонный фильтр в Киа К5 и как к нему добраться

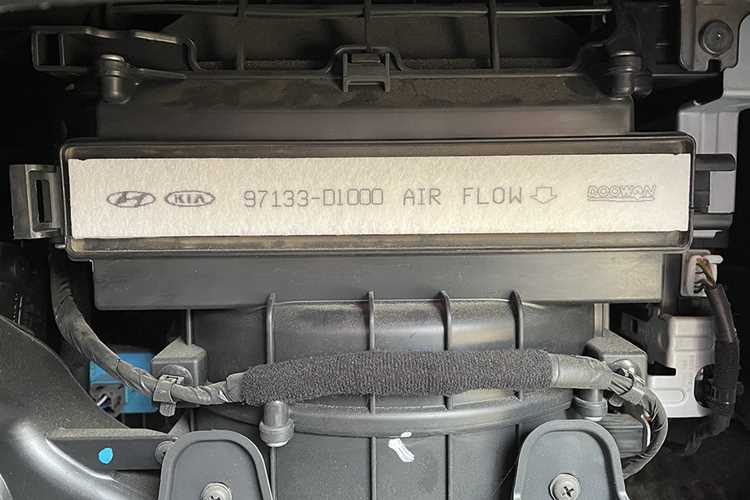

Салонный фильтр в Киа К5 расположен за бардачком переднего пассажира. Конструкция предусматривает его установку в вертикальном положении внутри корпуса системы вентиляции, что упрощает доступ, но требует демонтажа отдельных элементов. Точное расположение – справа от центрального тоннеля, под передней панелью, ближе к моторному отсеку.
Для доступа к фильтру потребуется снять бардачок. В Киа К5 он крепится на двух петлях сверху и двух пластиковых фиксаторах снизу. Петли не требуют инструментов – достаточно потянуть бардачок на себя, преодолевая сопротивление защелок. Нижние фиксаторы освобождаются нажатием на боковые стенки бардачка в точках, отмеченных рельефными метками.
После снятия бардачка открывается вид на пластиковую крышку корпуса салонного фильтра. Она закреплена тремя винтами под крестовую отвертку (размер PH2) и одной защелкой по центру. Винты расположены в верхней части крышки, а защелка – в нижней. Откручивать винты следует против часовой стрелки, придерживая крышку, чтобы избежать падения крепежа в вентиляционные каналы.
Крышка корпуса фильтра имеет уплотнительную прокладку, которая может прилипать к посадочному месту. Чтобы не повредить ее, крышку рекомендуется снимать аккуратными покачивающими движениями, начиная с верхнего края. После демонтажа крышки фильтр извлекается вручную – он установлен в направляющих пазах и вынимается движением на себя.
В некоторых модификациях Киа К5 (например, с климат-контролем) перед фильтром может находиться дополнительный пластиковый экран или воздуховод. Его необходимо отсоединить, сдвинув в сторону или отжав фиксаторы. Экран крепится на двух защелках и снимается без инструментов, но требует осторожности – пластик хрупкий при низких температурах.
После извлечения старого фильтра проверьте состояние посадочного места. Наличие листьев, пыли или влаги указывает на необходимость очистки корпуса перед установкой нового фильтра. Для этого используйте пылесос с узкой насадкой или сухую ветошь. Убедитесь, что направляющие пазы не деформированы – это может затруднить установку нового фильтра или нарушить герметичность системы.
Как правильно снять бардачок для доступа к фильтру
На Киа К5 бардачок крепится на двух пластиковых защёлках и четырёх винтах под крестовую отвёртку PH2. Перед началом работ отключите клемму аккумулятора, чтобы избежать случайного срабатывания подушки безопасности пассажира – на некоторых модификациях датчик расположен за бардачком. Если автомобиль оснащён системой климат-контроля, заранее отсоедините разъём питания подсветки бардачка, потянув фиксатор вверх.
Сначала открутите два винта в верхней части бардачка – они скрыты под декоративной накладкой, которую нужно поддеть плоской отвёрткой с мягким наконечником. Ещё два винта находятся в нижней части, ближе к петлям. После их удаления аккуратно потяните бардачок на себя, одновременно нажимая на боковые защёлки большими пальцами. Если защёлки не поддаются, не применяйте силу – проверьте, не осталось ли незамеченных винтов или скрытых креплений.
| Этап | Инструмент | Особенности |
|---|---|---|
| Демонтаж накладки | Плоская отвёртка (пластиковая) | Поддевать только по краям, избегая центральной части |
| Откручивание винтов | Крестовая отвёртка PH2 | Винты часто затянуты с усилием – используйте рычаг |
| Отсоединение разъёма | Руки (без инструмента) | Фиксатор хрупкий – тяните строго вверх |
При снятии бардачка следите за положением амортизатора – на Киа К5 он крепится к корпусу одним болтом на 10 мм. Если амортизатор мешает, открутите его, но не снимайте полностью: достаточно отвести в сторону, чтобы не потерять. На моделях с 2021 года амортизатор может быть заменён на пластиковый упор – в этом случае его достаточно вынуть из паза, сжав фиксаторы.
После снятия бардачка откроется доступ к крышке салонного фильтра. Она закреплена двумя пластиковыми зажимами по бокам – их нужно сжать пальцами или отвёрткой, чтобы освободить крышку. Не пытайтесь поддеть крышку инструментом снизу: это может повредить посадочное место фильтра. Если зажимы сломались, замените их на новые (артикул 81130-D3000).
Перед обратной установкой бардачка убедитесь, что все провода и разъёмы не пережаты, а амортизатор (или упор) надёжно зафиксирован. Затягивайте винты крест-накрест, начиная с нижних, чтобы избежать перекоса. Если бардачок не садится на место, проверьте, не осталось ли посторонних предметов в посадочном пазу – часто причиной становятся упавшие болты или обрывки уплотнителя.
Пошаговый процесс извлечения старого салонного фильтра
Перед началом работ убедитесь, что зажигание выключено, а ключ извлечен из замка. На Киа К5 салонный фильтр расположен за бардачком, поэтому первым шагом станет его демонтаж. Откройте бардачок и освободите его от содержимого.
С правой стороны бардачка найдите ограничитель хода – пластиковую защелку, фиксирующую его в закрытом положении. Поверните ограничитель на 90 градусов против часовой стрелки и снимите его с крепления. Это позволит бардачку опуститься ниже стандартного положения.
Нажмите на боковые стенки бардачка внутрь, чтобы освободить фиксаторы, удерживающие его на направляющих. Аккуратно потяните бардачок на себя, пока он не снимется с петель. Отложите его в сторону – для доступа к фильтру этого достаточно.
За бардачком вы увидите пластиковую крышку салонного фильтра. Она крепится на двух защелках: одна сверху, другая снизу. Нажмите на нижнюю защелку большим пальцем, одновременно потянув крышку на себя. Верхняя защелка отстегнется автоматически.
После снятия крышки фильтр окажется в поле зрения. На Киа К5 он установлен вертикально, с направлением потока воздуха, указанным стрелкой на корпусе. Перед извлечением запомните его ориентацию – новый фильтр должен быть установлен аналогично.
Возьмитесь за верхний край фильтра и потяните его на себя. Если фильтр застрял из-за скопившейся пыли или деформации, слегка покачайте его из стороны в сторону, не прилагая чрезмерных усилий. Избегайте перекосов, чтобы не повредить посадочное место.
- Если фильтр сильно загрязнен, подготовьте пылесос с узкой насадкой или влажную тряпку для очистки ниши.
- Проверьте резиновый уплотнитель по периметру фильтра – при наличии трещин или разрывов его стоит заменить.
- Обратите внимание на наличие листьев или крупного мусора в корпусе – их необходимо удалить перед установкой нового фильтра.
После извлечения осмотрите старый фильтр на предмет плесени или неприятного запаха. Если обнаружены следы влаги, рекомендуется проверить дренажную систему кондиционера на предмет засоров. Утилизируйте старый фильтр согласно местным правилам утилизации отходов.
Как установить новый фильтр без ошибок и перекосов
Перед установкой нового салонного фильтра на Киа К5 проверьте его маркировку и направление воздушного потока. На корпусе фильтра стрелка указывает направление движения воздуха – обычно от моторного отсека в салон. Если установить фильтр против стрелки, эффективность очистки снизится на 30–40%, а пыль и аллергены будут скапливаться на поверхности, а не задерживаться. Убедитесь, что размеры фильтра соответствуют штатному: для Киа К5 2020–2023 годов это 223×200×30 мм. Несоответствие даже на 2–3 мм приведет к зазорам или деформации рамки.
Очистите посадочное место от мусора и пыли перед установкой. Используйте пылесос с узкой насадкой или сжатый воздух, чтобы удалить частицы, которые могут попасть в систему вентиляции. Особое внимание уделите углам и ребрам корпуса – там часто скапливаются листья и мелкий сор. Если оставить загрязнения, они будут циркулировать по салону при первом включении печки или кондиционера, снижая качество воздуха.
Устанавливайте фильтр плавно, без усилий. Начинайте с верхнего края, вставляя его под направляющие, затем аккуратно опускайте вниз. Если фильтр не входит свободно, не давите – проверьте, не перевернут ли он или не зацепился ли за уплотнитель. Перекос даже на 5 мм приведет к тому, что фильтр не будет плотно прилегать, и неочищенный воздух станет просачиваться мимо. Для моделей с пластиковой рамкой избегайте изгибов: при сильном нажатии она может треснуть, и фильтр потеряет жесткость.
После установки зафиксируйте крышку корпуса до характерного щелчка. Если она закрывается с трудом, значит, фильтр встал неровно или мешает уплотнитель. Откройте и проверьте положение: края фильтра должны полностью скрываться под пластиковыми направляющими. На Киа К5 2021 года и новее крышка крепится двумя защелками – убедитесь, что обе зафиксированы, иначе вибрация при езде приведет к смещению фильтра.
Запустите двигатель и включите вентиляцию на максимальную скорость, чтобы проверить герметичность. Если из воздуховодов доносится свист или под приборной панелью слышен шум, фильтр установлен неправильно. В этом случае снимите крышку и повторите процесс, уделяя внимание выравниванию краев. На моделях с климат-контролем после установки сбросьте ошибки системы, удерживая кнопку OFF 5 секунд – это предотвратит ложные срабатывания датчика загрязнения.
Проверка герметичности и правильности установки фильтра
После установки салонного фильтра на Киа К5 запустите двигатель и включите систему вентиляции на максимальную мощность. Прислушайтесь к звукам из воздуховодов: свист или неравномерный шум указывают на неплотное прилегание фильтра или деформацию уплотнителя. Проверьте все четыре края фильтра – зазоры более 1 мм недопустимы, так как через них проникает неочищенный воздух.
Используйте фонарик для осмотра посадочного места. На фильтре не должно быть перекосов, а фиксирующие защелки должны полностью заходить в пазы корпуса. Если фильтр установлен криво, даже на 2–3 мм, герметичность нарушается, и пыль будет оседать на испарителе кондиционера, снижая его эффективность.
Нанесите тонкий слой талька или детской присыпки на края фильтра перед установкой. После запуска системы вентиляции проверьте, не просачивается ли порошок в салон – это явный признак негерметичности. Метод работает только при сухом фильтре и температуре воздуха выше +10°C, иначе частицы слипнутся.
Проверьте уплотнительную резинку на фильтре: она должна быть целой, без трещин и разрывов. Даже микроскопические повреждения снижают герметичность на 30–40%. Если резинка деформирована, замените фильтр – ремонт уплотнителя не даст долговременного эффекта.
Включите режим рециркуляции воздуха и поднесите руку к дефлекторам. Если поток воздуха слабее, чем до замены фильтра, вероятно, он установлен задом наперед. На Киа К5 фильтр имеет направление потока, указанное стрелкой – при неправильной ориентации сопротивление воздуху увеличивается на 15–20%.
Запустите кондиционер и дайте ему поработать 5–7 минут. Если на дефлекторах появляется конденсат или запах плесени, фильтр установлен негерметично, и влага попадает на испаритель. В этом случае снимите фильтр, просушите корпус и установите заново, убедившись в плотном прилегании.
Для финальной проверки используйте дымогенератор или ароматизатор с сильным запахом (например, ваниль). Расположите его перед воздухозаборником и включите вентиляцию. Если запах проникает в салон, фильтр не справляется с задачей – проверьте его положение и герметичность повторно.
Частые ошибки при замене и как их избежать
Первая распространённая ошибка – неправильный выбор фильтра. Владельцы Киа К5 часто покупают аналоги вместо оригинальных запчастей, не учитывая размеры и тип фильтрующего материала. Например, угольные фильтры имеют большую толщину (до 30 мм против 20 мм у обычных), что может привести к затруднённому монтажу или деформации корпуса. Перед покупкой сверяйте артикул: для оригинала – 97133-D4100, для угольного – 97133-D4150. Также проверяйте наличие уплотнительной резинки по периметру – её отсутствие снижает герметичность на 40%.
Вторая ошибка – игнорирование последовательности демонтажа. При снятии бардачка многие пытаются выломать его, не отсоединив сначала электропроводку подсветки (разъём находится с правой стороны). Это приводит к повреждению контактов или обрыву проводов. Ещё одна проблема – забытые винты крепления крышки фильтра: на Киа К5 их два (под заглушками), и если не выкрутить оба, корпус может треснуть при попытке открыть. Используйте торцевую головку на 10 мм и магнитный держатель, чтобы не потерять мелкие детали.
Третья ошибка – установка фильтра вверх ногами. На рамке фильтра Киа К5 нанесена стрелка, указывающая направление воздушного потока (должна быть направлена вниз). Если перепутать сторону, эффективность очистки снижается на 60%, а пыль начинает скапливаться на испарителе кондиционера. Дополнительно проверяйте плотность прилегания фильтра: зазоры более 2 мм приводят к подсосу неочищенного воздуха. После установки включите вентиляцию на максимум и убедитесь в отсутствии свиста или вибрации корпуса.
