Tl431 схема включения как работает

В импульсных источниках питания TL431 часто применяется в цепях обратной связи для гальванической развязки через оптопару. В этом случае микросхема сравнивает часть выходного напряжения с внутренним опорным и управляет током через оптопару, корректируя работу ШИМ-контроллера. Для повышения точности рекомендуется использовать резисторы делителя с допуском 1% и температурным коэффициентом не хуже 50 ppm/°C.

Схема включения TL431: принцип работы и применение

Стандартная схема включения TL431 в режиме стабилизатора напряжения требует двух внешних резисторов (R1, R2) для задания выходного напряжения. Формула расчёта:

• V_out = V_ref × (1 + R1/R2), где V_ref = 2,495 В.
• Ток через делитель должен составлять 1–10 мА для минимизации погрешности.
• Максимальный ток катода – 100 мА, при превышении требуется внешний транзистор.

В импульсных источниках питания TL431 часто используется в цепях обратной связи для стабилизации выходного напряжения. Пример: в обратноходовом преобразователе микросхема подключается к оптрону, который передаёт сигнал на первичную сторону. Ключевые параметры для выбора компонентов:

• Ток через оптрон – 5–20 мА.
• Сопротивление резистора в цепи катода – 1–10 кОм.
• Температурный дрейф TL431 – 50 ppm/°C (версия A), 25 ppm/°C (версия B).

Для защиты от перенапряжения TL431 включается в схему триггера Шмитта. При достижении порогового напряжения микросхема открывает силовой ключ, шунтирующий нагрузку. Расчёт гистерезиса:

• V_hyst = V_ref × (R3/R4), где R3 и R4 – резисторы обратной связи.
• Типовое значение гистерезиса – 0,1–0,5 В.
• Максимальная частота переключения – 1 МГц.

В линейных стабилизаторах TL431 заменяет стабилитроны, обеспечивая лучшую точность и температурную стабильность. Пример: замена стабилитрона на 5 В требует R1 = 2 кОм, R2 = 1 кОм (V_out = 5,0 В). Преимущества:

• Точность установки напряжения – ±1% (против ±5% у стабилитронов).
• Низкий динамический импеданс – 0,2 Ом.
• Возможность плавной регулировки.

При использовании TL431 в схемах ограничения тока важно учитывать минимальное падение напряжения между анодом и катодом – 2 В. Пример: для ограничения тока на уровне 1 А в цепь катода включается шунт 0,1 Ом. Напряжение на REF должно составлять 0,1 В (I_limit × R_shunt). Резисторы делителя выбираются так, чтобы при достижении порога транзистор открывался полностью.

Распространённые ошибки при проектировании:

• Недостаточный ток через делитель – приводит к нестабильности.
• Превышение максимального тока катода – вызывает перегрев.
• Отсутствие конденсатора 0,1 мкФ между катодом и анодом – вызывает самовозбуждение.
• Использование TL431 без теплоотвода при токах >50 мА – снижает надёжность.

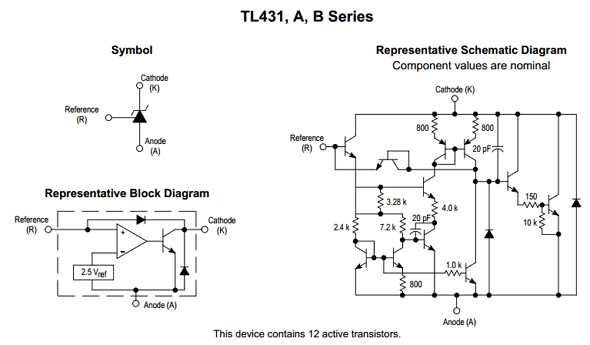

Как устроена внутренняя структура микросхемы TL431

Выходной транзистор – биполярный NPN с открытым коллектором, способный коммутировать токи до 100 мА при напряжении до 36 В. Его насыщенное сопротивление в открытом состоянии составляет менее 0,2 Ом, что обеспечивает минимальные потери мощности. Для защиты от перегрузок по току в структуру встроен ограничитель, срабатывающий при превышении 150 мА. Коллектор транзистора выведен на катод микросхемы, а эмиттер подключён к аноду, образуя низкоомный путь для тока нагрузки.

Дополнительные элементы структуры включают схему смещения, обеспечивающую стабильное питание внутренних узлов при изменении входного напряжения от 2,5 до 36 В. Для подавления паразитных колебаний на высоких частотах используется RC-цепочка, интегрированная между базой и эмиттером выходного транзистора. Кристалл TL431 изготавливается по биполярной технологии с изоляцией p-n-переходами, что обеспечивает устойчивость к электростатическим разрядам до 2 кВ (модель человеческого тела).

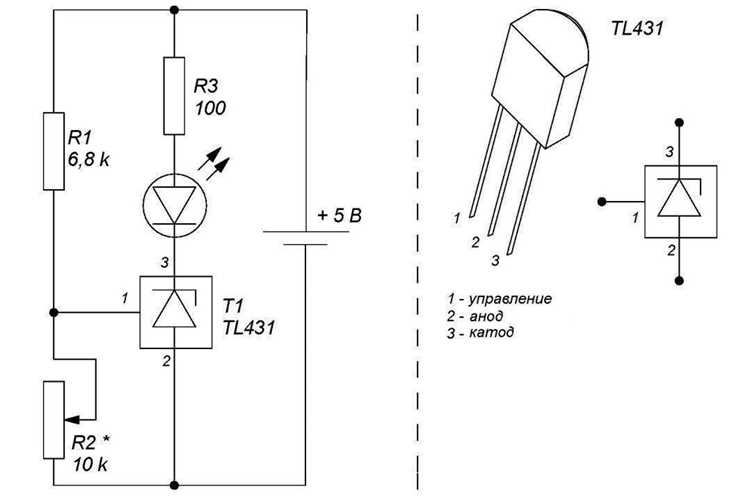

Основные режимы работы TL431 в стабилизаторах напряжения

Режим ограничения тока реализуется подключением резистивного шунта между анодом и катодом TL431. При падении напряжения на шунте свыше 0,6 В микросхема открывается, шунтируя базу внешнего транзистора и снижая выходной ток. Для защиты от короткого замыкания номинал шунта выбирается из расчёта 0,6 В / I_ограничения, где I_ограничения – максимально допустимый ток нагрузки. Например, при I_ограничения = 1 А требуется шунт 0,6 Ом.

Типовые схемы подключения TL431 в источниках питания

В понижающих преобразователях (buck) TL431 часто применяется в схеме с дополнительным усилителем ошибки. В такой конфигурации микросхема работает как источник опорного напряжения, а усилитель (например, на ОУ LM358) сравнивает его с частью выходного напряжения. Это позволяет повысить точность стабилизации и снизить влияние температурного дрейфа. Коэффициент усиления усилителя ошибки выбирается в пределах 10–100, а резисторы обратной связи рассчитываются для минимизации статической ошибки.

В обратноходовых преобразователях (flyback) TL431 используется для стабилизации напряжения на вторичной стороне. Особенность схемы – необходимость учёта падения напряжения на диоде выпрямителя. Для компенсации этого эффекта резистор R2 делителя подключается не к выходу, а к точке после диода. Это позволяет избежать ошибки стабилизации до 0,5 В. Для повышения КПД рекомендуется использовать диоды Шоттки с низким прямым падением (например, SB560).

При работе с высокими токами нагрузки (более 5 А) TL431 может перегреваться из-за рассеиваемой мощности. Для снижения нагрузки на микросхему применяется схема с транзисторным каскадом. Транзистор (например, BC547) включается между катодом TL431 и управляющим входом ШИМ-контроллера. Это позволяет снизить ток через TL431 до 0,1–1 мА, сохраняя при этом высокую точность стабилизации. Резистор базы транзистора выбирается в пределах 1–10 кОм в зависимости от требуемого тока управления.

Расчёт резисторов для точной настройки выходного напряжения

TL431 обеспечивает стабильное опорное напряжение 2,495 В между катодом и анодом при токе через прибор от 1 мА до 100 мА. Для расчёта делителя напряжения, задающего выходное значение, используют формулу:

V_out = V_ref × (1 + R1/R2), где V_ref – внутреннее опорное напряжение микросхемы.

Минимальный ток через делитель должен превышать 100 мкА, чтобы избежать влияния входного тока управления (I_ref ≈ 2 мкА). При выборе резисторов учитывают мощность рассеивания: для R1 и R2 достаточно 0,125 Вт, если ток делителя не превышает 5 мА.

Пример расчёта для V_out = 5 В: задаём R2 = 10 кОм, тогда R1 = R2 × (V_out/V_ref – 1) ≈ 10,04 кОм. Ближайшее стандартное значение – 10 кОм, что даёт погрешность 0,2%. Для повышения точности используют прецизионные резисторы с допуском ±0,1%.

Температурный коэффициент сопротивления (ТКС) резисторов критичен при работе в широком диапазоне температур. Для R1 и R2 выбирают компоненты с ТКС ±25 ppm/°C или ниже, чтобы минимизировать дрейф V_out на уровне ±0,1%/°C.

При настройке напряжений выше 30 В учитывают максимальное допустимое напряжение между катодом и анодом (37 В). В таких случаях применяют дополнительный резистор R3 между катодом и выходом делителя, ограничивающий ток через TL431 до 10 мА. Формула корректируется: V_out = V_ref × (1 + R1/R2) + I_ref × R3.

Для компенсации влияния паразитных ёмкостей на динамические характеристики схемы параллельно R1 устанавливают конденсатор 10–100 пФ. Это снижает выбросы напряжения при резких изменениях нагрузки, но увеличивает время установления V_out до 10–50 мкс.

В схемах с низким энергопотреблением (I_out < 1 мА) резисторы делителя выбирают с сопротивлением 100 кОм–1 МОм. При этом учитывают входное сопротивление нагрузки: если оно соизмеримо с R2, в расчёт вводят параллельное сопротивление, корректируя V_out.

Для подстройки напряжения в пределах ±5% используют подстроечный резистор вместо R1 или R2. Оптимальное соотношение: R_подстр = 0,2 × R_фикс, где R_фикс – фиксированный резистор делителя. Это обеспечивает баланс между диапазоном регулировки и стабильностью.

Использование TL431 в схемах защиты от перенапряжения

В импульсных источниках питания TL431 управляет ключевым транзистором через оптрон, размыкая цепь при перенапряжении. Для повышения быстродействия параллельно резистору R2 устанавливают конденсатор ёмкостью 10–100 нФ, компенсирующий задержку срабатывания. В схемах с индуктивной нагрузкой рекомендуется добавлять диод Шоттки между катодом и анодом TL431 для защиты от обратных выбросов напряжения, превышающих 36 В.

При защите литиевых аккумуляторов порог срабатывания выставляют на уровне 4,25 В на ячейку. Для этого делитель напряжения рассчитывают по формуле: R1 = R2 × (Vзащ / 2,495 − 1), где Vзащ – требуемое напряжение срабатывания. Например, при R2 = 10 кОм и Vзащ = 4,25 В R1 составит 7,04 кОм. Для снижения тока потребления в ждущем режиме R1 выбирают в диапазоне 10–100 кОм.

В автомобильных системах TL431 защищает цепи от скачков напряжения до 60 В. Для этого последовательно с катодом включают стабилитрон на 30–40 В, ограничивающий напряжение на микросхеме. Параллельно стабилитрону устанавливают резистор 1–2 кОм для разряда ёмкости при снятии перенапряжения. В таких схемах критично использовать TL431 с суффиксом «A» (точность 0,5%) для минимизации ложных срабатываний.

Для защиты микроконтроллеров от выбросов напряжения TL431 применяют в комбинации с полевым транзистором, например, IRFZ44N. При превышении порога транзистор открывается, закорачивая шину питания на землю через токоограничивающий резистор 0,1–0,5 Ом. Время срабатывания такой схемы составляет 1–5 мкс, что достаточно для защиты большинства цифровых устройств. Важно учитывать максимальный ток стока транзистора – для IRFZ44N он достигает 49 А.

В высоковольтных цепях (до 300 В) TL431 используют с гальванической развязкой через оптрон PC817. Первичная сторона оптрона подключается к катоду TL431 через резистор 1–2 кОм, вторичная – к управляющему входу силового ключа. Для стабилизации работы при температурных колебаниях опорное напряжение корректируют термистором NTC в цепи делителя. При проектировании таких схем проверяют мощность рассеивания на резисторах делителя при максимальном входном напряжении.

Практическое применение в импульсных блоках питания

TL431 широко используется в импульсных блоках питания (ИБП) для стабилизации выходного напряжения и защиты от перегрузок. В схеме обратной связи ИБП микросхема работает как прецизионный компаратор с опорным напряжением 2,5 В, подключаясь к выходу через резистивный делитель. Это позволяет поддерживать выходное напряжение с точностью до ±1% при изменении нагрузки от 10% до 100% номинала. Например, в блоках питания ATX TL431 управляет затвором оптопары PC817, регулируя коэффициент заполнения ШИМ-контроллера (например, UC3843) для компенсации колебаний напряжения сети 110–240 В.

Типовые схемы включения TL431 в ИБП:

Vout = 2.5 × (1 + R1/R2).
Для +12 В рекомендуются значения R1 = 10 кОм, R2 = 2,4 кОм (точность 1%).
• Компенсация температурного дрейфа: в высокоточных ИБП (например, для медицинского оборудования) TL431 используется совместно с термистором NTC в цепи обратной связи. Это снижает температурный коэффициент выходного напряжения до 50 ppm/°C.

При проектировании ИБП с TL431 критически важно учитывать её динамические характеристики. Время отклика микросхемы на скачок нагрузки составляет ~10 мкс, что требует корректного выбора ёмкости выходного конденсатора (обычно 100–470 мкФ с низким ESR). Для снижения пульсаций на частоте преобразования (50–150 кГц) рекомендуется устанавливать керамический конденсатор 0,1 мкФ параллельно катоду и аноду TL431. В схемах с высоким током нагрузки (>5 А) следует использовать дополнительный буферный транзистор (например, BC847), чтобы избежать перегрева микросхемы из-за ограничения её выходного тока на уровне 100 мА.

Распространённые ошибки при применении TL431 в ИБП:

1. Неправильный выбор резисторов делителя: использование резисторов с допуском 5% вместо 1% приводит к отклонению выходного напряжения на ±0,5 В. Для точной настройки применяйте подстроечные резисторы (например, 3296W).
2. Игнорирование паразитных индуктивностей: длинные проводники в цепи обратной связи вызывают самовозбуждение. Минимизируйте длину дорожек между TL431, оптопарой и ШИМ-контроллером.
3. Отсутствие защиты от короткого замыкания: при КЗ на выходе ток через TL431 может превысить 100 мА, что выведет её из строя. Добавьте токоограничивающий резистор 100 Ом последовательно с катодом.
