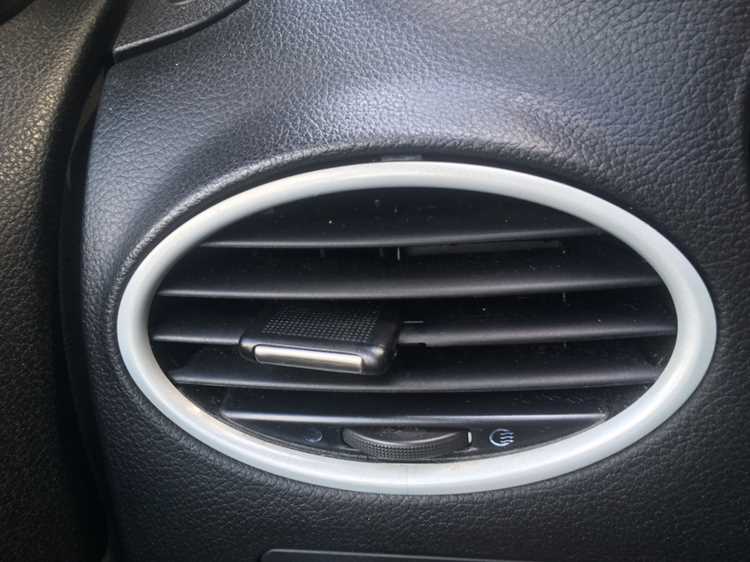

Дефлекторы воздуховодов на Форд Фокус 2 (2004–2011 гг.) часто требуют демонтажа при замене салонного фильтра, чистке системы вентиляции или установке дополнительного оборудования. Конструкция панели предусматривает скрытые фиксаторы, которые легко повредить при неправильном подходе. В этой статье – точные действия для снятия дефлектора без риска сломать пластиковые защелки или деформировать облицовку.
На моделях с климат-контролем и обычной печкой расположение дефлекторов идентично, но доступ к ним может осложняться из-за дополнительных элементов управления. Основная сложность – центральный дефлектор, закрепленный на четырех точках: две верхние защелки и две нижние направляющие. Для работы потребуются пластиковая лопатка (или плоская отвертка с обмоткой изоленты) и крестовая отвертка PH2 для снятия облицовочной панели.
Перед началом отключите клемму аккумулятора, если планируете отсоединять разъемы подсветки дефлектора. На автомобилях с подогревом руля или датчиком дождя демонтаж может потребовать дополнительного снятия кожуха рулевой колонки. Следуйте последовательности: сначала боковые дефлекторы, затем центральный – это сэкономит время и предотвратит случайные поломки.

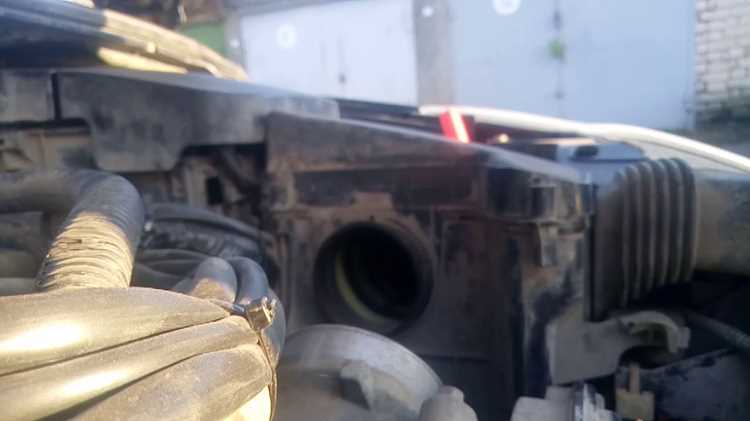

Какие инструменты понадобятся для демонтажа дефлектора
Для снятия дефлектора воздуховода на Форд Фокус 2 потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждения пластиковых элементов. Основной инструмент – плоская отвёртка с тонким жалом шириной 3–5 мм. Она должна быть достаточно жёсткой, чтобы поддеть фиксаторы, но не слишком толстой, чтобы не деформировать защёлки. Альтернативой может служить пластиковая монтажная лопатка, если есть опасения поцарапать панель.
В некоторых случаях пригодится крестовая отвёртка PH2 для откручивания саморезов, если дефлектор закреплён не только на защёлках, но и на винтах. На рестайлинговых моделях (2008–2011 гг.) встречаются варианты с дополнительным креплением в нижней части, где потребуется ключ Torx T15 или T20. Перед началом работ проверьте тип крепежа, осмотрев дефлектор снизу и по бокам.
Для защиты поверхности панели используйте малярный скотч шириной 20–30 мм. Наклейте его по периметру дефлектора, чтобы избежать царапин при поддевании отвёрткой. Если скотча нет, подойдёт мягкая ткань или резиновая прокладка, подложенная под инструмент. Это особенно актуально для моделей с глянцевой отделкой салона, где любые повреждения будут заметны.
Фонарик с узким лучом поможет осмотреть скрытые защёлки и крепления, особенно в нижней части дефлектора, где доступ ограничен. Удобнее использовать налобный фонарь или магнитный светодиодный светильник, который можно закрепить на металлических элементах панели. Без подсветки легко пропустить мелкие фиксаторы, что приведёт к поломке при попытке снятия.
Для финальной стадии демонтажа пригодится пинцет с изогнутыми губками или тонкогубцы. Они нужны, чтобы извлечь пластиковые клипсы, если те остались в посадочных гнёздах после снятия дефлектора. Стандартные плоскогубцы не подойдут – риск повредить посадочное место слишком высок. Если клипсы сломались, их можно заменить на аналогичные от ВАЗ или универсальные фиксаторы размером 6–8 мм.
В редких случаях, когда дефлектор прикипел из-за длительной эксплуатации, может потребоваться силиконовая смазка или спрей WD-40. Нанесите средство на защёлки за 10–15 минут до демонтажа, чтобы снизить трение. Избегайте чрезмерного усилия – пластик на Форд Фокус 2 хрупкий, особенно в мороз. Если дефлектор не поддаётся, проверьте наличие дополнительных креплений, скрытых под декоративными накладками.
Как правильно снять облицовку панели приборов перед работой
Первым элементом, который подлежит демонтажу, является верхняя накладка панели приборов. Она крепится на двух скрытых защелках у лобового стекла и двух винтах под заглушками в районе блока управления климатом. Заглушки поддевают плоской отверткой, винты выкручивают крестовой отверткой PH2. Накладку тянут на себя, начиная с верхней части, чтобы не повредить пластиковые фиксаторы.
После этого демонтируют блок управления климатом. Для этого откручивают два винта под декоративной рамкой и отсоединяют разъемы. На Форд Фокус 2 используется два типа разъемов: широкий для питания и узкий для сигнальных проводов. Перед отключением рекомендуется сфотографировать расположение разъемов, чтобы не перепутать их при обратной сборке.
| Элемент | Тип крепления | Инструмент | Особенности |
|---|---|---|---|
| Верхняя накладка | 2 защелки + 2 винта | Отвертка PH2 | Заглушки поддевать осторожно |
| Декоративная рамка | 4 защелки | Пластиковая лопатка | Не давить на стекло дисплея |
| Блок климата | 2 винта + разъемы | Отвертка PH2 | Фиксировать расположение разъемов |
Последним этапом снимают нижнюю часть облицовки панели приборов. Она крепится на трех винтах под рулевой колонкой и двух защелках по бокам. Винты откручивают, затем облицовку тянут вниз и на себя, освобождая защелки. На этом этапе важно не повредить провода подушки безопасности пассажира, если они проходят в зоне демонтажа. После снятия облицовки открывается доступ к воздуховодам и дефлектору.
Пошаговая инструкция по отсоединению дефлектора воздуховода
Подготовьте инструменты: плоскую отвёртку с тонким жалом (шириной 5–7 мм), пластиковую лопатку для демонтажа панелей (если есть) и фонарик. Работайте при температуре выше +10°C – пластик становится хрупким на морозе. Отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности при снятии облицовки.
Снимите центральную консоль. Начните с ручки КПП: подденьте её снизу отвёрткой и потяните вверх. Открутите два винта под пепельницей (головка Torx T20) и два самореза под заглушками у основания консоли. Потяните консоль на себя, отсоедините разъёмы прикуривателя и подсветки – они крепятся на защёлках.
Демонтируйте облицовку панели приборов. Снимите верхнюю накладку (держится на клипсах), потянув её вверх с усилием 3–5 кг. Открутите два винта под заглушками у лобового стекла (Torx T25). Отсоедините нижнюю часть облицовки, аккуратно поддевая её лопаткой – здесь расположены защёлки через каждые 15 см.
Найдите дефлектор воздуховода. Он расположен за центральной частью панели, между магнитолой и блоком климата. Дефлектор крепится на двух металлических скобах сверху и двух пластиковых защёлках снизу. Осмотрите его с фонариком: скобы видны как выступы по бокам, защёлки – как утолщения у нижнего края.
Отсоедините верхние крепления. Вставьте отвёртку между дефлектором и панелью, надавите на скобу вверх – она должна отщёлкнуться с характерным щелчком. Повторите для второй скобы. Не прилагайте усилие более 2 кг – скобы ломаются при перекосе. Если дефлектор не поддаётся, проверьте, не осталось ли незамеченных винтов (Torx T15) под декоративной рамкой.
Освободите нижние защёлки. Потяните дефлектор на себя, одновременно нажимая на нижнюю часть большими пальцами. Защёлки должны выйти из пазов с лёгким сопротивлением. Если пластик трещит, остановитесь – возможно, защёлка зацепилась за воздуховод. В этом случае подденьте её лопаткой снизу, направляя усилие в сторону салона.
Отсоедините воздуховод от дефлектора. После снятия дефлектора увидите гофрированный патрубок диаметром 40 мм, закреплённый хомутом. Ослабьте хомут плоскогубцами (если он пружинный) или отвёрткой (если винтовой). Сдвиньте хомут на 3–4 см по патрубку, затем снимите дефлектор вместе с воздуховодом. Будьте готовы к высыпанию пыли – продуйте патрубок компрессором перед установкой нового дефлектора.
Проверьте состояние уплотнителей. На снятом дефлекторе осмотрите резиновые прокладки по периметру – они должны быть эластичными, без трещин. При установке нового дефлектора замените прокладки, если их толщина менее 1,5 мм. Смажьте новые уплотнители силиконовой смазкой для предотвращения скрипов. Сборку проводите в обратном порядке, контролируя защёлкивание всех креплений.
Как отключить электрические разъемы при снятии дефлектора
Для доступа к разъемам потребуется отщелкнуть пластиковые фиксаторы панели. Используйте плоскую отвертку с тонким жалом или специальную лопатку для снятия обшивки, чтобы не повредить защелки. Начинайте с нижнего края панели, постепенно продвигаясь вверх – фиксаторы хрупкие и легко ломаются при чрезмерном усилии.
Разъемы дефлекторов имеют стандартную конструкцию с защелкой: нажмите на пластиковый язычок пальцем или отверткой, затем потяните разъем на себя. Усилие должно быть умеренным – если разъем не поддается, проверьте, не осталось ли незаметных фиксаторов. На некоторых моделях Форд Фокус 2 используется разъем типа «папа-мама» с дополнительной металлической скобой, которую нужно предварительно отогнуть.
После отсоединения разъема осмотрите контакты на наличие окислов или загрязнений. При необходимости очистите их спиртовой салфеткой или мелкозернистой наждачной бумагой (зерно 1000–1500). Избегайте использования металлических щеток – они могут повредить покрытие контактов. Если подсветка дефлектора не работала до демонтажа, проверьте целостность проводов мультиметром в режиме прозвонки.
При обратной сборке убедитесь, что разъемы вставлены до характерного щелчка. Неправильная фиксация может привести к периодическому пропаданию контакта, что вызовет сбои в работе подсветки или датчиков. Перед установкой дефлектора на место подключите аккумулятор и проверьте работоспособность системы – это сэкономит время на повторный демонтаж.
Если разъем поврежден или отсутствует, замените его на аналогичный с артикулом 14A644 (для моделей с подсветкой) или 14A645 (для базовых версий). Приобретайте запчасти у официальных дилеров или проверенных поставщиков – некачественные разъемы могут вызвать перегрев и возгорание проводки.
Типичные ошибки при демонтаже и как их избежать
Первая и самая распространённая ошибка – попытка снять дефлектор без предварительного отсоединения аккумулятора. На Форд Фокус 2 электрические контакты дефлектора связаны с системой климат-контроля, и резкое отключение может вызвать сбой в работе блока управления. Достаточно отсоединить минусовую клемму на 5–10 минут, чтобы избежать ошибок в памяти ЭБУ.
Многие владельцы начинают демонтаж с применения силы, не зная о скрытых фиксаторах. Дефлектор крепится на трёх пластиковых защёлках: две по бокам и одна снизу. Если тянуть за верхнюю часть, не освободив нижний фиксатор, пластик ломается. Правильный порядок: сначала отжать нижнюю защёлку тонкой отвёрткой, затем аккуратно потянуть дефлектор на себя, одновременно нажимая на боковые крепления.
Использование неподходящих инструментов приводит к повреждению облицовки панели. Металлические отвёртки оставляют царапины, а слишком толстые пластиковые лопатки не проходят в зазоры. Оптимальный набор: две тонкие пластиковые монтажные лопатки шириной 5–7 мм или специальные клипсодёры для Ford. Если инструмента нет, подойдёт старая пластиковая карта, обёрнутая изолентой.
- Не проверяют состояние уплотнительных резинок перед снятием. Если резинка высохла или порвалась, дефлектор будет болтаться после установки. Перед демонтажем осмотрите уплотнитель: при необходимости смажьте силиконовой смазкой или замените на новый (артикул Ford 1473854).
- Забывают про разъём проводки. На модификациях с подогревом дефлектора или датчиком температуры есть электрический коннектор. Если его не отсоединить, провода могут оборваться при снятии. Разъём находится с правой стороны – нажмите на фиксатор и потяните вниз.
- Снимают дефлектор при включённом зажигании. Даже если аккумулятор отключён, остаточный ток в цепях может вызвать короткое замыкание. Всегда выключайте зажигание и вынимайте ключ из замка перед началом работ.
Ошибка при обратной установке – перекос дефлектора. Если защёлки встают неравномерно, между дефлектором и панелью образуется щель, через которую будет подсасываться воздух. Перед фиксацией убедитесь, что все три защёлки вошли в пазы одновременно. Для проверки слегка надавите на края дефлектора: он должен сидеть плотно, без люфта.
Некоторые владельцы игнорируют проверку работы заслонок после установки. Если дефлектор установлен неправильно, заслонка может не открываться полностью, что снизит эффективность обдува. После монтажа включите вентилятор на максимальную скорость и проверьте поток воздуха из всех отверстий дефлектора. При слабом обдуве снимите дефлектор и осмотрите заслонку на предмет заклинивания.
Последняя ошибка – использование герметиков или клея для фиксации. Если дефлектор не держится, проблема в сломанных защёлках или деформированной панели. Герметик только усложнит последующий демонтаж и может попасть в воздуховоды. Вместо этого замените сломанные фиксаторы (артикул Ford 1473855) или подогните металлические направляющие на панели с помощью плоскогубцев.
Как установить дефлектор обратно после обслуживания
Перед началом установки убедитесь, что все крепежные элементы дефлектора целы: пластиковые защелки, винты (если предусмотрены) и направляющие пазы. На Форд Фокус 2 дефлекторы воздуховодов фиксируются преимущественно за счет защелок, расположенных по периметру. Проверьте их на отсутствие трещин – поврежденные элементы могут не обеспечить надежную фиксацию.
Осмотрите посадочное место на панели приборов. Удалите пыль и мусор, особенно из пазов, куда входят выступы дефлектора. Даже мелкие частицы могут помешать плотному прилеганию, вызвав дребезжание или перекос. Для очистки используйте мягкую кисть или сжатый воздух – не применяйте острые предметы, чтобы не повредить пластик.
Расположите дефлектор под углом 45 градусов к панели, совместив верхние выступы с пазами. На Форд Фокус 2 верхняя часть дефлектора обычно вставляется первой. Плавно надавите на верхний край до характерного щелчка – это сигнал, что защелки вошли в зацепление. Не прилагайте чрезмерных усилий: пластик может лопнуть.
После фиксации верхней части аккуратно прижмите нижнюю часть дефлектора. На некоторых моделях здесь предусмотрены дополнительные защелки или винты под заглушками. Если дефлектор не садится плотно, проверьте:
- не перекошены ли направляющие;
- не мешают ли провода или другие элементы;
- не деформированы ли сами защелки.
Проверьте подвижность жалюзи дефлектора. Они должны свободно вращаться во всех направлениях без заеданий. Если движение затруднено, вероятно, дефлектор установлен не до конца или смещен. В этом случае снимите его и повторите процесс, уделяя внимание совмещению всех точек крепления.
Для моделей с винтовым креплением (редко, но встречается на дорестайлинговых версиях) используйте отвертку Torx T15. Затягивайте винты равномерно, без перекосов, моментом не более 1,5 Н·м. Превышение усилия приведет к срыву резьбы в пластиковом корпусе панели.
После установки включите вентиляцию на максимальную мощность и проверьте герметичность. Если из-под дефлектора слышен свист или подсасывается воздух, значит, он установлен неплотно. В этом случае снимите его и повторите процесс, убедившись, что все защелки зафиксированы правильно.
Завершите установку, протестировав регулировку потока воздуха. Поверните жалюзи в крайние положения и убедитесь, что они не цепляются за соседние элементы панели. Если дефлектор установлен корректно, он не должен вибрировать или смещаться при работе вентиляции на любых оборотах.
