Бензонасос на Форд Фокус 1 (1998–2004 гг.) расположен в топливном баке и имеет ресурс около 100–150 тыс. км. Первые признаки неисправности: затруднённый запуск двигателя, рывки при разгоне, гул или свист из задней части автомобиля. Перед заменой проверьте давление в топливной системе – норма для 1.6 и 2.0-литровых моторов составляет 3,5–4,0 бар на холостом ходу. Если показания ниже 2,5 бар, насос требует замены.
Для работы потребуются: новый бензонасос (оригинал – Ford 1 079 856 или аналоги Bosch 0 580 454 001, Valeo 585 001), набор торцевых головок (8, 10, 13 мм), отвёртка с плоским шлицем, молоток, пассатижи и герметик для топливной системы (Loctite 574). Замена занимает 1,5–2 часа при соблюдении последовательности действий. Обязательно сбросьте давление в системе, отсоединив клемму топливного насоса под задним сиденьем и запустив двигатель до остановки.
Ключевые моменты: модуль бензонасоса крепится кольцом с левой резьбой – откручивайте его против часовой стрелки, используя молоток и деревянную проставку. При установке нового насоса замените резиновое уплотнительное кольцо (Ford 1 079 857) и нанесите герметик на посадочное место. После сборки подключите клемму и проверьте герметичность соединений – утечка топлива недопустима. Запустите двигатель и убедитесь в отсутствии посторонних шумов.
Замена бензонасоса на Форд Фокус 1: пошаговая инструкция
Демонтируйте модуль, повернув стопорное кольцо против часовой стрелки специальным съёмником или молотком с деревянной проставкой. Извлеките узел аккуратно, наклонив его под углом 45°, чтобы не повредить поплавок датчика уровня топлива. При установке нового бензонасоса замените резиновую прокладку лючка – она часто деформируется. Проверьте состояние сетки-фильтра грубой очистки: если она загрязнена, промойте её в ацетоне или замените. Соберите всё в обратном порядке, убедившись в герметичности соединений. После подключения аккумулятора включите зажигание на 5 секунд, чтобы насос создал давление, затем запустите двигатель и проверьте отсутствие утечек.
Какие инструменты и материалы понадобятся для замены бензонасоса
Для демонтажа и установки бензонасоса на Форд Фокус 1 потребуется набор торцевых головок с удлинителем: размеры 8, 10 и 13 мм – стандартные для крепежа топливного модуля. Обязателен динамометрический ключ с диапазоном 5–20 Н·м для затяжки болтов с точным усилием, иначе возможны протечки или повреждение резьбы. Отвёртка с плоским жалом шириной 5 мм пригодится для снятия хомутов топливных шлангов, а крестовая – для разъёмов электропроводки.
Из специализированных инструментов понадобится съёмник для пластиковых защёлок топливного модуля – штатные фиксаторы часто ломаются при попытке снять их подручными средствами. Для отсоединения топливопроводов используйте зажимные клещи с шириной губок 12–15 мм, чтобы избежать разлива бензина. Манометр для проверки давления в системе (диапазон 0–7 бар) поможет диагностировать неисправности после установки нового насоса.
Новый бензонасос должен соответствовать артикулу оригинальной детали: для Форд Фокус 1 с двигателями 1.6/2.0 л – Ford 1 079 857 или аналоги от Bosch (0 580 454 001), VDO (A2C59513001). Замените уплотнительное кольцо топливного модуля (артикул Ford 1 324 616) – старое теряет эластичность и становится причиной подсоса воздуха. Топливный фильтр тонкой очистки (если он встроен в модуль) также подлежит замене: используйте фильтр с артикулом Mahle KL 75/3 или Mann WK 69/2.
Работайте в нитриловых перчатках – бензин раздражает кожу, а остатки топлива в баке могут содержать присадки, вызывающие дерматит. Для защиты глаз используйте очки с боковыми щитками: при снятии модуля возможны брызги из шлангов. Подготовьте ёмкость объёмом не менее 5 литров для слива остатков топлива из бака и ветошь с высокой впитываемостью (например, микрофибру) для устранения проливов.
Дополнительно пригодятся мультиметр для проверки сопротивления обмоток нового насоса (должно быть 0,5–2 Ом) и комплект новых хомутов для топливных шлангов (размер 8–10 мм). Если модуль снимается впервые, запаситесь пластиковыми стяжками – они помогут зафиксировать провода и шланги в стороне от рабочей зоны. Избегайте использования герметиков для уплотнительного кольца: они могут забить топливные каналы.
Как безопасно снять заднее сиденье и получить доступ к бензонасосу
После снятия подушки сиденья откроется металлический лючок, закрепленный четырьмя винтами под крестовую отвертку (размер PH2). Винты часто покрыты антикоррозийным составом, поэтому при откручивании может потребоваться усилие. Если винты не поддаются, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Не используйте ударную отвертку – риск сорвать шлицы высок.
Под лючком находится топливный модуль, окруженный теплоизоляционным материалом. Перед отсоединением разъемов очистите поверхность вокруг от пыли и грязи – это предотвратит попадание мусора в бак. Для отключения электрического разъема нажмите на фиксатор пальцем и потяните колодку на себя. Топливные шланги крепятся на быстросъемных зажимах: сожмите пластиковые усики и стяните шланг движением вверх.
| Этап | Инструмент | Особенности |
|---|---|---|
| Снятие сиденья | Руки (без инструмента) | Фиксаторы хрупкие – не тяните резко |
| Откручивание лючка | Отвертка PH2 | Винты могут быть закисшими |
| Отсоединение разъемов | Плоскогубцы (опционально) | Не тяните за провода – только за колодку |
После демонтажа лючка проверьте состояние уплотнительного кольца вокруг топливного модуля. Если резина потрескалась или деформирована, замените ее – артикул оригинального кольца 1 493 988. Работайте в хорошо проветриваемом помещении: пары бензина токсичны. При обратной установке сиденья убедитесь, что фиксаторы вошли в пазы до щелчка – иначе сиденье будет болтаться на ходу.
Пошаговый демонтаж старого бензонасоса без повреждения топливной системы
Перед началом работ сбросьте давление в топливной системе. Для этого отсоедините предохранитель бензонасоса (№12 в блоке под капотом) и запустите двигатель, пока он не заглохнет. Отключите клемму «минус» аккумулятора, чтобы исключить случайное искрение. Поднимите заднее сиденье – доступ к бензонасосу расположен под лючком в полу кузова, закреплённым на четырёх винтах Torx T20.
Отсоедините топливные шланги, нажав на фиксаторы быстросъёмных соединений. Для предотвращения утечки топлива подложите под штуцеры ветошь. Если шланги прикипели, используйте специальный съёмник для топливных фитингов (артикул Ford 307-555) – не пытайтесь расшатать их плоскогубцами, это приведёт к повреждению уплотнительных колец.
- Открутите прижимное кольцо бензонасоса против часовой стрелки. Для этого потребуется специальный ключ (например, Hazet 2179-1) или самодельный инструмент из металлической пластины толщиной 3–4 мм с прорезями под выступы кольца. Если кольцо не поддаётся, нанесите проникающую смазку WD-40 и выждите 10 минут.
- Аккуратно извлеките модуль бензонасоса, наклонив его под углом 45° – это предотвратит повреждение поплавка датчика уровня топлива. Слейте остатки бензина из модуля в заранее подготовленную ёмкость.
- Отсоедините электрический разъём, нажав на фиксатор и потянув колодку в сторону. Проверьте состояние контактов – окисление или оплавление указывает на необходимость замены разъёма (артикул Ford 1381716).
Осмотрите уплотнительное кольцо на фланце бензобака. Если оно затвердело или имеет трещины, замените его (артикул Ford 1388899). Не используйте герметики – кольцо должно обеспечивать герметичность за счёт собственной эластичности. Перед установкой нового насоса протрите посадочное место безворсовой салфеткой, смоченной в спирте.
При демонтаже обратите внимание на положение топливозаборника в баке. На Форд Фокус 1 он должен быть направлен в сторону задней части автомобиля. Запомните или сфотографируйте расположение шлангов и проводов – это упростит сборку. Если модуль не вынимается из-за засохшего бензина на стенках бака, аккуратно подденьте его пластиковой монтажной лопаткой, избегая контакта с металлическими частями.

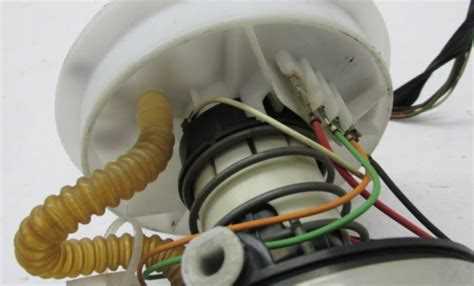

Установка нового бензонасоса и проверка герметичности соединений
Перед установкой нового бензонасоса убедитесь, что его модель соответствует оригинальному артикулу Ford – для Focus 1 это чаще всего 3M51-9H307-AA или аналоги от производителей Valeo, Pierburg. Проверьте комплектность: насос должен идти с уплотнительным кольцом (резиновым или силиконовым), фиксирующей скобой и, при необходимости, новым сетчатым фильтром. Если уплотнение отсутствует или повреждено, замените его отдельно – артикул 1S7Z-9H333-AA.
Смажьте уплотнительное кольцо тонким слоем чистого бензина или специальной смазкой для топливных систем (например, Loctite 567). Это предотвратит его деформацию при установке и обеспечит герметичность. Вставьте насос в топливный модуль под углом 45°, затем аккуратно поверните по часовой стрелке до щелчка фиксирующей скобы. Усилие должно быть равномерным – если насос не садится, не прилагайте силу: проверьте положение уплотнения и отсутствие посторонних предметов в посадочном гнезде.
Подключите электрический разъём к насосу, убедившись, что фиксатор защёлкнулся. Обратите внимание на полярность: на колодке разъёма есть выступ, который должен совпасть с пазом на ответной части. После подключения проверьте надёжность крепления топливных шлангов – они должны быть зафиксированы хомутами до упора, но без перетяжки, чтобы не повредить штуцеры. Для Focus 1 используйте хомуты с диаметром 8–10 мм (артикул W1 616 325).
- Перед запуском двигателя выполните проверку на утечки:
- Поверните ключ зажигания в положение «ON» (не запуская двигатель) и удерживайте 3–5 секунд – насос создаст давление в системе.
- Выключите зажигание, осмотрите все соединения на предмет подтёков. Используйте фонарик: даже капля бензина будет заметна на сухих поверхностях.
- Повторите процедуру 2–3 раза, каждый раз проверяя герметичность.
- Если обнаружены утечки:
- Подтяните хомуты на 1/4 оборота – не более, иначе можно сорвать резьбу штуцера.
- При течи из-под уплотнительного кольца демонтируйте насос и проверьте его посадку. Возможные причины: перекос, повреждение кольца или загрязнение посадочного места.
После успешной проверки установите топливный модуль обратно в бак, соблюдая последовательность: сначала заведите переднюю часть модуля под уплотнительную кромку бака, затем надавите на заднюю часть до щелчка. Подключите минусовую клемму аккумулятора и запустите двигатель. Первые 10–15 секунд работы мотора могут сопровождаться повышенным шумом насоса – это нормально, так как система заполняется топливом. Заглушите двигатель, снова осмотрите соединения.
Для окончательной проверки герметичности используйте мыльный раствор (1 часть жидкого мыла на 3 части воды) или специальный течеискатель. Нанесите раствор на все соединения – появление пузырьков укажет на утечку. Если система герметична, соберите салонное покрытие и установите заднее сиденье. Рекомендуется через 50–100 км пробега повторно проверить соединения, особенно если автомобиль эксплуатируется в условиях вибрации или перепадов температур.
