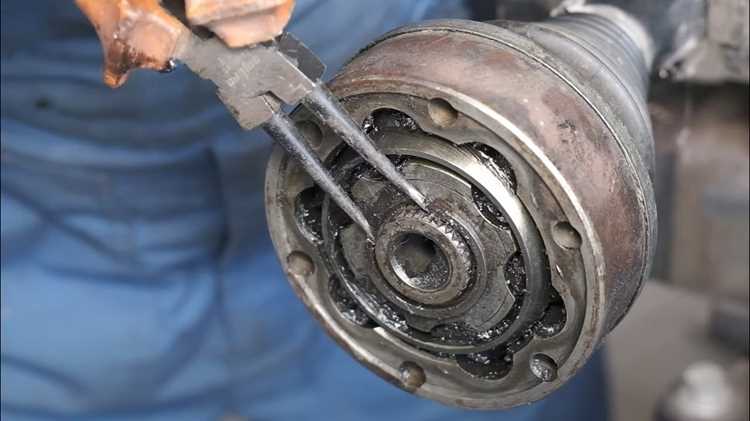

ШРУС (шарнир равных угловых скоростей) – критически важный узел трансмиссии, выдерживающий нагрузки до 3000 Н·м при резких ускорениях. Его ресурс напрямую зависит от качества и количества смазки: заводская закладка рассчитана на 80–120 тыс. км, но в реальных условиях (перегрузки, пыль, влага) деградация начинается уже после 40–50 тыс. км. Признаки нехватки смазки – хруст при поворотах на скорости свыше 30 км/ч, вибрация на руле при разгоне, повышенный износ сепаратора и шариков.
Стандартная процедура замены смазки требует демонтажа привода, что занимает 2–3 часа и сопряжено с риском повреждения пыльника. Альтернативный метод без снятия позволяет обновить смазочный материал за 30–45 минут, сохранив герметичность узла. Ключевые условия: использование специализированной смазки с дисульфидом молибдена (например, Molykote BR2 Plus или Liqui Moly 3800), температура окружающей среды не ниже +5°C и отсутствие видимых разрывов пыльника.
Для работы потребуются: шприц для смазки с объемом не менее 200 мл, тонкая трубка диаметром 4–5 мм (длина 15–20 см), очиститель тормозов, ветошь, домкрат и противооткатные упоры. Важно: перед началом процедуры проверьте состояние хомутов пыльника – при наличии коррозии или ослабления замените их на новые (артикул Febi 27518 для большинства европейских автомобилей).
Метод применим к наружным ШРУСам переднеприводных автомобилей с поперечным расположением двигателя (VW Golf, Toyota Corolla, Hyundai Solaris и аналоги). Для внутренних ШРУСов или автомобилей с продольной компоновкой (Audi A4, BMW 3 серии) требуется частичная разборка подвески. В 90% случаев процедура позволяет продлить срок службы узла на 20–30 тыс. км без капитального ремонта.
Какие инструменты и материалы понадобятся для работы
Для смазки ШРУСа без демонтажа потребуется минимальный набор инструментов, но с жесткими требованиями к качеству. Основной расходный материал – специализированная смазка на основе дисульфида молибдена (MoS₂) или лития, например, Liqui Moly LM 47, Mobil CVJ Grease или ШРУС-4. Эти составы выдерживают высокие нагрузки и температуры до +180°C, не разрушаясь при динамических нагрузках. Из инструментов необходимы: шприц для смазки с объемом не менее 200 мл (желательно с гибким наконечником, как у JTC 4072), набор торцевых головок (10–17 мм) для снятия хомута пыльника, плоскогубцы с узкими губками для фиксации хомутов типа «Oetiker», а также монтажная лопатка или отвертка с плоским жалом для отгибания кромки пыльника. Для контроля герметичности после процедуры пригодится аэрозольный очиститель карбюратора (например, ABRO CC-220) – он поможет выявить микротрещины в резине.
| Инструмент/Материал | Назначение | Примечание |
|---|---|---|
| Шприц для смазки (200+ мл) | Введение смазки под пыльник | Наконечник должен быть гибким, диаметром 4–6 мм |
| Торцевые головки (10–17 мм) | Демонтаж хомутов пыльника | Используйте удлинитель для труднодоступных мест |
| Плоскогубцы для хомутов | Фиксация/снятие хомутов «Oetiker» | Избегайте перекусывания – только сжатие |
| Смазка ШРУС (MoS₂/литиевая) | Заполнение шарнира | Минимальный объем – 120 г на один ШРУС |
| Очиститель карбюратора | Проверка герметичности пыльника | Распылять на пыльник после смазки |
Дополнительно рекомендуется использовать перчатки из нитрила – смазка ШРУСа трудно отмывается и агрессивна к коже. Для защиты пыльника от случайных повреждений при отгибании кромки подойдет пластиковая лопатка или обернутая изолентой отвертка. Если хомуты на пыльнике одноразовые (пружинные), заранее приобретите новые аналогичного типа с диаметром, соответствующим посадочному месту (обычно 60–80 мм). Избегайте универсальных хомутов с винтовым зажимом – они не обеспечивают равномерного обжима и могут повредить резину.
Как правильно подготовить автомобиль перед смазкой
Установите автомобиль на ровную площадку с твердым покрытием, затяните стояночный тормоз и включите первую передачу (для МКПП) или режим «P» (для АКПП). Под задние колеса подложите противооткатные упоры – даже при незначительном уклоне машина может сместиться, что усложнит доступ к ШРУСу. Если работа проводится на подъемнике, убедитесь, что он зафиксирован на страховочных стойках, а колеса вывешены равномерно, без перекосов подвески.
Очистите область вокруг ШРУСа от грязи и пыли с помощью металлической щетки и ветоши. Особое внимание уделите пыльникам – на них не должно оставаться абразивных частиц, которые могут попасть внутрь при смазке. Для удаления застарелых загрязнений используйте очиститель тормозов или уайт-спирит, но избегайте попадания растворителя на резиновые детали. После очистки протрите поверхности насухо, чтобы исключить смешивание смазки с остатками химии.
Проверьте состояние пыльников перед началом работ. Если на них обнаружены трещины, разрывы или следы утечки смазки, процедура теряет смысл – поврежденный пыльник не удержит новую смазку и пропустит влагу. В таких случаях замените пыльник или весь ШРУС в сборе. Для проверки целостности надавите на пыльник пальцами: он должен быть упругим, без провалов и мягких участков. Не пытайтесь смазывать ШРУС с поврежденным пыльником – это приведет к быстрому износу шарнира.
Способы доступа к ШРУСу без демонтажа привода
На большинстве переднеприводных автомобилей доступ к наружному ШРУСу возможен через колесную арку после снятия колеса и откручивания нижнего болта шаровой опоры. Для этого потребуется домкрат, балонный ключ на 17–21 мм и головка на 19–22 мм. На моделях с многорычажной подвеской (например, Volkswagen Golf V, Skoda Octavia II) дополнительно снимают стойку стабилизатора, чтобы отвести поворотный кулак в сторону. Работа занимает 20–30 минут при наличии опыта.
Внутренний ШРУС на приводе с трипоидом (распространен на Renault Logan, Lada Vesta) частично доступен через технологическое отверстие в пыльнике. Для этого привод проворачивают до положения, когда шлицы трипоида совпадут с вырезом в чехле. В образовавшуюся щель шириной 15–20 мм вводят наконечник шприца с консистентной смазкой. Метод не подходит для ШРУСов типа «Рцеппа» из-за конструктивных особенностей.
- Поддомкрачивание автомобиля с вывешиванием одного колеса – минимальный набор действий для доступа к наружному ШРУСу. Подходит для 80% легковых автомобилей.
- Использование гидравлического домкрата с подставкой под рычаг подвески ускоряет процесс на 15–20%, так как исключает необходимость полного демонтажа шаровой опоры.
- На автомобилях с задним приводом (BMW E34, Mercedes W124) доступ к ШРУСу карданного вала возможен только после снятия защиты картера и откручивания фланца редуктора.
Для доступа к внутреннему ШРУСу на приводах с шариковым механизмом (Audi A4 B8, Toyota Camry XV50) применяют метод «частичного вытягивания привода». Привод смещают наружу на 30–50 мм, фиксируя его в таком положении монтировкой или стяжным хомутом. Это позволяет осмотреть пыльник и ввести смазку через шприц с гибким наконечником. Важно не допускать перекоса привода, чтобы не повредить сальник КПП.
На некоторых моделях (Kia Rio III, Hyundai Solaris) внутренний ШРУС расположен в непосредственной близости от коробки передач, и доступ к нему возможен только через смотровую яму. В этом случае пыльник смазывают через отверстие в чехле, предварительно сняв хомут и отогнув край. Для удобства используют шприц с удлиненным носиком (150–200 мм) и смазку с низкой вязкостью (например, ШРУС-4М).
- Проверьте тип ШРУСа по документации автомобиля – трипоид, шариковый или кулачковый механизм требуют разных подходов.
- Подготовьте инструмент: шприц для смазки с объемом не менее 200 см³, набор головок, монтировка, стяжные хомуты.
- При работе с внутренним ШРУСом зафиксируйте привод от проворачивания, чтобы избежать повреждения шлицевого соединения.
- После смазки проверьте герметичность пыльника – даже микроразрывы приведут к попаданию грязи и быстрому износу.
Техника нанесения смазки через пыльник без разборки
Объем смазки зависит от типа ШРУСа: для наружного достаточно 40–60 г, для внутреннего – 80–120 г. Вводите состав порциями по 10–15 г, проворачивая приводной вал на 90° после каждой порции, чтобы равномерно распределить смазку по шарикам и сепаратору. Излишки удалите ветошью – они приведут к перегреву пыльника и его преждевременному износу. Для контроля используйте прозрачный пыльник или периодически проверяйте уровень смазки через прокол.
После процедуры запустите двигатель, включите передачу и дайте колесам прокрутиться 2–3 минуты на подъемнике или домкрате. Это позволит смазке заполнить все полости шарнира. Если через 500–1000 км пробега пыльник вздулся или появились посторонние звуки, повторите процедуру с меньшим количеством смазки – переполнение вызывает аналогичные симптомы, что и недостаток.
Как проверить герметичность пыльника после процедуры
После нанесения смазки осмотрите пыльник на предмет механических повреждений: трещин, разрывов или деформаций. Особое внимание уделите складкам и местам крепления хомутов – там чаще всего возникают микроразрывы. Используйте фонарик и зеркало для проверки труднодоступных участков, например, внутренней стороны пыльника привода.
Проверьте герметичность визуально-тактильным методом:
- Запустите двигатель и включите первую передачу (для переднеприводных авто) или задний ход (для заднеприводных).
- Попросите помощника плавно нажимать на педаль газа, наблюдая за пыльником. При вращении ШРУСа не должно быть выбросов смазки через складки или стыки.
- Проведите пальцем по внешней поверхности пыльника – следы смазки на перчатке указывают на утечку.
Для точной диагностики используйте мыльный раствор (1 часть жидкого мыла на 5 частей воды). Нанесите его кистью на пыльник и хомуты. Появление пузырьков при вращении привода сигнализирует о нарушении герметичности. Этот метод эффективен даже для микроскопических отверстий диаметром от 0,1 мм.
Если пыльник прошел проверку, но через 50–100 км пробега на нем появились следы смазки, замените хомуты. Стандартные ленточные хомуты теряют усилие затяжки на 15–20% после первого демонтажа. Используйте только новые хомуты с шестигранным профилем или самозажимные типа «Oetiker» с усилием затяжки не менее 30 Н·м.
Типичные ошибки при смазке ШРУСа на месте
Использование неподходящей смазки – первая и самая распространённая ошибка. Для ШРУСов подходит только специализированная смазка на основе дисульфида молибдена (MoS₂) или лития с высокой адгезией и устойчивостью к нагрузкам. Универсальные литолы или графитовые смазки не обеспечивают необходимой защиты от износа и могут привести к разрушению шарнира уже через 5–10 тысяч километров.
Недостаточная очистка пыльника перед смазкой приводит к попаданию абразивных частиц внутрь шарнира. Даже мелкая пыль или песок, смешавшись со смазкой, превращаются в абразивную пасту, ускоряя износ шариков и дорожек. Перед нанесением новой смазки пыльник нужно промыть очистителем тормозов или бензином, а затем протереть безворсовой салфеткой.
Переполнение пыльника смазкой вызывает его разрыв из-за избыточного давления. Оптимальное количество – 40–60 грамм для наружного ШРУСа и 80–120 грамм для внутреннего. Превышение нормы приводит к выдавливанию смазки через сальники и попаданию грязи внутрь. Контролировать объём можно с помощью шприца с делениями или взвешивая смазку перед закладкой.
Игнорирование проверки целостности пыльника – критическая ошибка. Трещины, порезы или ослабленные хомуты сводят на нет все усилия по смазке. Даже микроскопические повреждения пропускают влагу и грязь, что приводит к коррозии и заклиниванию шарнира. Перед смазкой пыльник нужно осмотреть под ярким светом, а при обнаружении дефектов – заменить.
Неравномерное распределение смазки внутри шарнира снижает эффективность процедуры. Смазка должна покрывать все шарики, сепаратор и дорожки равномерным слоем. Для этого после закладки смазки вал нужно несколько раз провернуть вручную, имитируя рабочие нагрузки. Без этого часть деталей останется сухой, что приведёт к локальному перегреву и ускоренному износу.
Использование неисправного шприца или пистолета для смазки приводит к неполному заполнению полости. Дешёвые инструменты с низким давлением не способны протолкнуть смазку через узкие каналы пыльника. Рекомендуется применять профессиональные шприцы с манометром или пневматические пистолеты, обеспечивающие давление не менее 150 бар.
Пренебрежение фиксацией хомутов после смазки – частая причина повторного загрязнения. Ослабленные или неправильно установленные хомуты не обеспечивают герметичность, и пыльник начинает пропускать грязь уже через несколько сотен километров. Хомуты нужно затягивать специальными клещами с контролем усилия, а их положение проверять после пробной поездки.
Смазка ШРУСа без предварительной диагностики состояния шарнира – бессмысленная трата времени. Если шарнир уже начал хрустеть или имеет люфт, смазка не восстановит его работоспособность. В таких случаях требуется замена детали. Перед процедурой нужно проверить ШРУС на наличие посторонних звуков при поворотах и люфта при покачивании вала.
Когда повторять процедуру и признаки износа смазки
Интервал замены смазки ШРУСа зависит от условий эксплуатации, но базовый регламент – каждые 50–70 тыс. км пробега. Для автомобилей, часто используемых на бездорожье, в пыльных регионах или с агрессивным стилем вождения, сократите интервал до 30–40 тыс. км. Смазка теряет свойства быстрее при регулярных перегревах (езда на высоких скоростях, буксировка) или попадании влаги через повреждённые пыльники. Если машина простаивает длительное время, проверяйте консистенцию смазки каждые 12 месяцев – она может расслоиться или затвердеть.
Визуальные признаки износа смазки:
- Изменение цвета: потемнение до чёрного или серого оттенка (свежая смазка – светло-серая или янтарная).
- Появление металлических частиц или абразивных включений – признак износа шарнира.
- Разжижение или, наоборот, чрезмерная густота, комкование.
- Запах гари – свидетельство перегрева и разложения присадок.
Косвенные симптомы проблем со смазкой проявляются в поведении автомобиля. Хруст при поворотах на скорости – классический сигнал, что смазка утратила смазывающие свойства или её недостаточно. Вибрации на руле при разгоне или неравномерный износ шин (особенно на передней оси) также указывают на необходимость проверки. Если при осмотре пыльника обнаружены трещины, разрывы или следы смазки снаружи – повторяйте процедуру немедленно, даже если пробег не достиг регламентного.
Для точной диагностики используйте шприц с тонкой иглой: проколите пыльник в нижней точке и отберите пробу смазки. Если при растирании между пальцами ощущается песок или смазка не держит форму, замените её полностью. Не смешивайте старую и новую смазку – это ускорит деградацию присадок. После замены проедьте 500–1000 км и повторно проверьте состояние смазки: если она снова потемнела или загрязнилась, ищите причину в повреждённом пыльнике или износе шарнира.
