ВАЗ 2107 оснащается штатным звуковым сигналом, но его расположение под капотом снижает эффективность в городском потоке. Перенос кнопки на руль решает проблему быстрого доступа, особенно при маневрировании в плотном трафике. Для работы потребуются: контактное кольцо от ВАЗ 2106 (артикул 2101-3726010), кнопка сигнала от той же модели (2101-3726020), провод сечением 1,5 мм², клеммы «мама» и изолента.
Стандартная схема подключения предусматривает разрыв цепи штатного сигнала и подвод питания к новому контакту на рулевой колонке. Важно учесть, что на «семёрке» используется однопроводная система с массой на кузове – дополнительный провод нужен только для «+». При монтаже избегайте замыкания контактного кольца на рулевую колонку: используйте текстолитовые прокладки или пластиковые втулки.
Демонтаж подрулевого кожуха начинайте с нижней части, открутив два винта под рулевым колесом. Верхняя крышка крепится на защёлках – снимайте её аккуратно, чтобы не повредить пластик. Контактное кольцо устанавливается между рулевым колесом и колонкой, фиксируется штатной гайкой. Провод от кнопки пропустите через отверстие в руле и подключите к кольцу пайкой или клеммой.
Проверка работоспособности проводится до окончательной сборки: при нажатии на кнопку сигнал должен срабатывать без задержек. Если звук пропадает при повороте руля, проверьте качество пайки или затяжку клемм на контактном кольце. Для защиты от коррозии обработайте места соединений контактной смазкой.
Необходимые инструменты и материалы для монтажа
Для установки сигнала на руль ВАЗ 2107 потребуется набор инструментов, адаптированный под специфику модели. Основной список включает крестовую отвёртку PH2 с магнитным наконечником – она понадобится для демонтажа кожуха рулевой колонки и фиксации проводки. Дополнительно нужны плоскогубцы с узкими губками для работы с клеммами и обжимки проводов сечением 1,5–2,5 мм².
Электрическая часть требует мультиметра с функцией прозвонки цепей. Им проверяют целостность проводов и наличие напряжения на контактах реле сигнала. Для изоляции соединений используйте термоусадочные трубки диаметром 4–6 мм или изоленту ПВХ шириной 19 мм – последняя менее надёжна, но допустима при временном монтаже.
Ключ на 10 мм нужен для снятия клеммы с аккумулятора перед началом работ. Это обязательный шаг, исключающий короткое замыкание при подключении проводов. Для фиксации нового сигнала на рулевом колесе подойдут болты М6 с потайной головкой длиной 16–20 мм – стандартные крепёжные элементы для ВАЗ 2107.
Проводка должна соответствовать ГОСТ 22483-2012: медные жилы сечением не менее 1,5 мм² для силовых линий и 0,75 мм² для управляющих. Рекомендуется использовать провода с двойной изоляцией типа ПВ-3 или ПГВА. Для подключения к штатной проводке автомобиля потребуются клеммы «мама» 6,3 мм и «папа» 4,8 мм – они обеспечат надёжный контакт с реле и кнопкой сигнала.
Для защиты цепи сигнала установите предохранитель на 10 А в разрыв плюсового провода. Его размещают в монтажном блоке или отдельном держателе рядом с точкой подключения. В качестве альтернативы используйте предохранитель с колодкой типа «ножевой» – он надёжнее в условиях вибрации.
Демонтаж рулевого колеса требует съёмника (артикул 2101-3401110) или самодельного приспособления из болта М12 и двух гаек. Без него снять руль без повреждения шлицевого соединения практически невозможно. Для центровки руля после установки используйте метки на валу и ступице – это предотвратит смещение спиц относительно панели приборов.
Вспомогательные материалы: спирт для обезжиривания контактов, силиконовая смазка для обработки клемм, наждачная бумага зернистостью 400–600 для зачистки окисленных поверхностей. При работе с пластиковыми элементами рулевой колонки избегайте чрезмерного усилия – хрупкие защёлки легко ломаются, а их замена потребует демонтажа всей панели.
Демонтаж старого рулевого колеса и подготовка контактной группы
Перед началом работ отключите аккумулятор, сняв клемму «минус». Рулевое колесо ВАЗ 2107 фиксируется гайкой М16 с моментом затяжки 4–6 кгс·м – используйте головку на 24 мм и вороток с удлинителем. Если гайка прикипела, нанесите проникающую смазку (например, WD-40) и выждите 10–15 минут. Для снятия колеса потребуется съемник – стандартный двух- или трехлапый, с диаметром захвата 50–70 мм. Вставьте лапы съемника за спицы, равномерно затягивайте центральный болт, пока колесо не сойдет с вала. Избегайте ударов молотком по валу, чтобы не повредить шлицы.
После демонтажа осмотрите контактную группу (КГ) – кольцевой контакт под рулевым колесом. На ВАЗ 2107 она расположена на валу и состоит из двух латунных колец с подпружиненными щетками. Проверьте состояние колец: окисление, глубокие царапины или выработка свыше 0,3 мм требуют замены. Очистите поверхность безворсовой салфеткой, смоченной в спирте или очистителе контактов (например, Kontakt 60). Щетки должны свободно перемещаться в направляющих – заклинивание устраните заменой пружин или всего узла.
Для подготовки КГ к установке нового сигнала выполните следующие действия:
| Этап | Инструмент/материал | Особенности |
|---|---|---|
| Проверка сопротивления | Мультиметр (режим Ω) | Сопротивление между кольцами – не более 0,5 Ом. Превышение указывает на износ или загрязнение. |
| Смазка контактов | Силиконовая смазка (например, Molykote 111) | Наносите тонким слоем только на кольца. Избегайте попадания на щетки. |
| Фиксация проводов | Термоусадочная трубка, изолента | Закрепите провода от сигнала к КГ хомутами, исключив натяжение. Сечение провода – не менее 1,5 мм². |
При сборке совместите метки на валу и рулевом колесе – на ВАЗ 2107 это риска на валу и выемка на ступице. Затяните гайку моментом 4–6 кгс·м, затем доверните на 45–60° для надежной фиксации. Перед установкой аккумулятора проверьте работу сигнала: кратковременное нажатие должно вызывать четкий звук без дребезга. Если сигнал не срабатывает, прозвоните цепь от КГ до реле – обрыв чаще всего возникает в месте подключения к подрулевому переключателю.
Подключение проводки сигнала к новому рулю с соблюдением полярности
На руле ВАЗ 2107 контакты сигнала расположены на тыльной стороне ступицы под декоративной накладкой. В штатной проводке используются два провода: красный (+12В) и черный (масса). Перед подключением проверьте полярность мультиметром – при нажатии на сигнал между проводами должно быть напряжение бортовой сети (12–14В). Если полярность перепутать, сигнал не сработает, а в худшем случае выгорит предохранитель или повредится кнопка.
Для подключения к новому рулю используйте клеммы типа «мама» 6,3 мм – они надежно фиксируются на контактах и исключают короткое замыкание. Если на новом руле контакты отличаются по размеру, замените их на штатные или используйте переходники. Изолируйте соединения термоусадочной трубкой диаметром 4–6 мм, чтобы избежать вибрационного обрыва проводов при движении.
При прокладке проводки через рулевую колонку следите, чтобы провода не перекручивались и не зажимались при вращении руля. Оптимальная длина проводов – 30–40 см с запасом на 2–3 оборота руля в каждую сторону. Закрепите их пластиковыми стяжками к штатным жгутам, избегая натяжения. Проверьте работу сигнала во всех положениях руля – если звук пропадает, ищите перегиб или обрыв.
На моделях с подрулевыми переключателями (например, от ВАЗ 2108) контакты сигнала могут быть интегрированы в шлейф. В этом случае подключайте провода параллельно штатным клеммам на переключателе, соблюдая полярность. Используйте пайку для соединения – скрутки окисляются и приводят к нестабильной работе сигнала. После пайки защитите место соединения изолентой или термоусадкой.
Если после подключения сигнал работает прерывисто или с задержкой, проверьте качество массы. На ВАЗ 2107 масса сигнала часто подключается к кронштейну рулевой колонки – зачистите место контакта до металла и затяните болт с усилием 10–12 Н·м. При необходимости проложите дополнительный провод массы сечением не менее 1,5 мм² напрямую к кузову автомобиля.
Крепление кнопки сигнала и проверка её работоспособности
После установки контактной группы на рулевую колонку зафиксируйте кнопку сигнала на ободе руля. Для ВАЗ 2107 оптимальное положение – верхняя часть обода, на 10–12 часов по циферблату, чтобы пальцы дотягивались без смещения хвата. Используйте штатные отверстия или просверлите новые диаметром 3,2 мм, если кнопка нестандартная. Закрепите её двумя винтами М4 с потайной головкой, предварительно подложив под них шайбы для равномерного распределения нагрузки. Избегайте перетяжки – пластик руля может треснуть.
Подключите провода к кнопке: один контакт соедините с массой через корпус руля (зачистите место контакта до металла), второй – с проводом, идущим от реле сигнала. Используйте клеммы «мама» 6,3 мм для надёжного соединения, обожмите их кримпером. Проверьте изоляцию термоусадочной трубкой или изолентой ПВХ – даже малейшее замыкание на массу вызовет постоянный гудок. Если кнопка с подсветкой, подведите к ней питание от габаритов через резистор 1 кОм для снижения яркости.
Перед проверкой работоспособности убедитесь, что руль установлен на шлицы без перекосов, а контактное кольцо на колонке не смещено. Включите зажигание и нажмите кнопку: сигнал должен срабатывать чётко, без задержек или «пропаданий». Если звук прерывистый, проверьте надёжность крепления массы и состояние контактного кольца – окисление или грязь нарушают соединение. При необходимости зачистите кольцо мелкой наждачной бумагой (зернистость 800–1000) и нанесите тонкий слой токопроводящей смазки.
Для финальной проверки прокрутите руль на полный оборот в обе стороны: сигнал должен работать стабильно во всех положениях. Если при повороте звук пропадает, отрегулируйте зазор между контактным кольцом и щётками – он должен составлять 0,5–1 мм. Зафиксируйте кольцо стопорным винтом и повторно протестируйте. При успешном результате закрепите кожух рулевой колонки, убедившись, что провода не пережаты и не касаются движущихся частей.
Сборка рулевой колонки и регулировка положения руля
После установки сигнала на руль ВАЗ 2107 необходимо правильно собрать рулевую колонку, чтобы избежать люфтов и вибраций. Начните с проверки состояния валов: верхний вал должен свободно вращаться без заеданий, а нижний – плотно сидеть в карданном шарнире. Нанесите на шлицы тонкий слой смазки Литол-24 или ШРУС-4, чтобы предотвратить коррозию и облегчить последующую разборку. Затяните гайку крепления рулевого вала моментом 25–30 Н·м, используя динамометрический ключ – превышение усилия приведёт к деформации подшипников.
Установите кожух рулевой колонки, совместив отверстия под крепёжные болты. Перед затяжкой проверьте, чтобы зазор между верхней и нижней частями кожуха не превышал 1–1,5 мм – это критично для предотвращения попадания пыли и влаги. Болты крепления кожуха затягивайте поочерёдно, начиная с нижних, моментом 8–10 Н·м. Если при сборке обнаружится перекос, ослабьте крепёж и отрегулируйте положение, ориентируясь на равномерность зазора по периметру.
Регулировка положения руля на ВАЗ 2107 выполняется за счёт изменения угла наклона рулевой колонки. Ослабьте две гайки на кронштейне крепления колонки к кузову (момент ослабления – 12–15 Н·м) и перемещайте руль вверх или вниз, пока не найдёте удобное положение. Оптимальный угол наклона – 20–25° от горизонтали, при этом расстояние от обода руля до груди водителя должно составлять 25–30 см. После регулировки затяните гайки моментом 20–22 Н·м, удерживая руль от проворачивания.
Проверьте работу механизма фиксации: после затяжки гаек руль не должен самопроизвольно менять положение при нажатии на него с усилием до 50 кг. Если наблюдается люфт, подтяните гайки ещё на 2–3 Н·м или замените изношенные втулки кронштейна. Для точной настройки используйте угломер или приложение для смартфона с гироскопом – это позволит выставить угол с погрешностью не более 1°.
Завершите сборку установкой подрулевых переключателей и проверкой их работоспособности. Убедитесь, что провода сигнала не пережаты кожухом и не касаются вращающихся частей. Проверните руль от упора до упора, контролируя отсутствие посторонних звуков и заеданий. Если при крайних положениях слышен металлический скрежет, ослабьте крепёж колонки и сместите её на 2–3 мм в сторону, противоположную звуку.
Тестирование сигнала после установки и устранение неполадок
После подключения сигнала на руль ВАЗ 2107 проверьте его работоспособность до окончательной сборки элементов. Включите зажигание, не запуская двигатель, и нажмите на кнопку сигнала. Если звук отсутствует, отключите аккумулятор и повторите проверку цепи мультиметром: напряжение между клеммами сигнала должно составлять 12–14 В. При отсутствии напряжения прозвоните проводку от рулевой колонки до реле или блока предохранителей – обрыв чаще всего возникает в месте перегиба проводов у рулевого вала.
Типичные неисправности и их причины:
- Сигнал звучит слабо или прерывисто: плохой контакт на «массе» (клемма сигнала должна быть закреплена на чистом металле кузова), износ подшипника рулевого вала (сопровождается скрежетом при повороте руля), неисправность самого сигнала (замените на заведомо исправный).
- Сигнал не отключается: залипание контактов реле или кнопки на руле. Разберите переключатель, очистите контакты спиртом и отрегулируйте зазор между ними (0,3–0,5 мм).
Если сигнал срабатывает только при повороте руля в одну сторону, проблема в контактном кольце рулевой колонки. Снимите подрулевой переключатель и осмотрите кольцо: на нём не должно быть трещин, а графитовые дорожки – равномерно прилегать к контактам. При износе замените кольцо или весь переключатель в сборе (артикул 2107-3709310). Для временного решения можно зачистить дорожки мелкозернистой наждачной бумагой и смазать токопроводящей смазкой (например, Kontakt 60).
При установке нового сигнала проверьте его совместимость с бортовой сетью ВАЗ 2107. Стандартный сигнал потребляет 4–6 А, но некоторые универсальные модели (особенно пневматические) могут требовать до 10 А. В этом случае замените штатный предохранитель на 10 А и убедитесь, что сечение проводов не менее 1,5 мм². Если сигнал работает, но издаёт дребезжащий звук, закрепите его через резиновые прокладки – вибрация кузова передаётся на корпус сигнала.

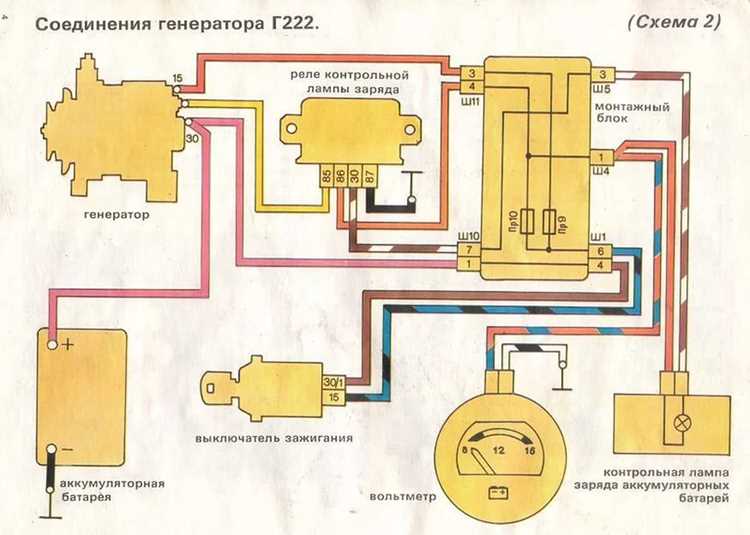

После устранения неисправностей проведите финальное тестирование: запустите двигатель и нажмите на сигнал на разных оборотах. Звук должен быть чистым, без хрипов и затуханий. Если сигнал работает нестабильно, проверьте напряжение на клеммах аккумулятора – при падении ниже 11 В сигнал может отключаться. В этом случае замените аккумулятор или проверьте генератор (напряжение зарядки должно быть 13,8–14,5 В).
