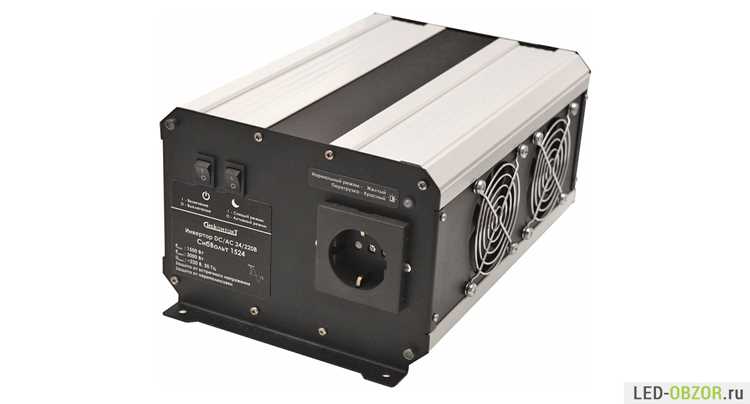

Как называется преобразователь с 12 вольт на 220 вольт

Инвертор 12В в 220В – устройство, преобразующее постоянное напряжение аккумулятора (12В) в переменное (220В) для питания бытовых приборов. Основная область применения – автономные системы электроснабжения: автомобили, катера, солнечные электростанции и резервные источники питания. Модели мощностью от 150 до 3000 Вт покрывают потребности от зарядки ноутбуков до работы холодильников и электроинструментов.

Принцип работы инвертора основан на широтно-импульсной модуляции (ШИМ). Транзисторы или MOSFET-ключи преобразуют постоянный ток в высокочастотные импульсы, которые затем фильтруются и формируют синусоиду. Чистая синусоида критична для чувствительной техники (медицинское оборудование, газовые котлы), в то время как модифицированная синусоида подходит для простых устройств (лампы накаливания, насосы). КПД современных инверторов достигает 90–95%, но потери зависят от нагрузки и качества компонентов.

При выборе инвертора учитывайте пиковую мощность (кратковременные нагрузки при старте двигателей) и номинальную (длительная работа). Например, для дрели с мощностью 800 Вт требуется инвертор с пиковой мощностью не менее 1600 Вт. Обратите внимание на защиту от перегрузки, короткого замыкания и перегрева – эти функции продлевают срок службы устройства. Для автомобильных инверторов критичен ток потребления: при мощности 1000 Вт аккумулятор 12В должен выдерживать нагрузку до 80 А.

Монтаж инвертора требует соблюдения правил безопасности. Подключайте устройство напрямую к аккумулятору через предохранитель (например, 100 А для инвертора 1200 Вт), избегая длинных проводов – падение напряжения на кабеле сечением 10 мм² при токе 50 А на 3 метрах составит ~0,5 В. Для стационарных систем используйте отдельный аккумулятор глубокого разряда (AGM или гелевый) с емкостью не менее 100 А·ч на каждые 500 Вт мощности инвертора.

Инвертор 12В в 220В: назначение и принцип работы

Инвертор преобразует постоянное напряжение 12В от автомобильного аккумулятора или солнечной батареи в переменное 220В с частотой 50 Гц, необходимое для питания бытовых приборов. Основные сценарии применения: аварийное электроснабжение дома, работа электроинструмента в полевых условиях, подключение ноутбуков, холодильников или медицинского оборудования в кемпингах. Модели мощностью до 300 Вт подходят для зарядки гаджетов, от 500 Вт до 2 кВт – для электроники и маломощных устройств, свыше 3 кВт – для насосов, компрессоров и строительной техники.

Принцип работы основан на широтно-импульсной модуляции (ШИМ). Постоянный ток 12В поступает на транзисторный мост, который преобразует его в высокочастотные импульсы. Трансформатор повышает напряжение до 220В, а фильтры сглаживают сигнал, приближая его к синусоиде. В дешёвых моделях используется модифицированная синусоида (ступенчатая форма), что может вызывать перегрев или сбои в работе чувствительной техники – например, микроволновок или компрессоров холодильников. Для таких устройств требуются инверторы с чистой синусоидой, стоимость которых в 2–3 раза выше.

Ключевые параметры при выборе: пиковая мощность (должна превышать пусковые токи приборов на 20–30%), КПД (оптимально 85–95%), наличие защиты от перегрузки, короткого замыкания и перегрева. Например, для запуска циркулярной пилы с пусковым током 1500 Вт нужен инвертор не менее 2000 Вт. Также важен тип подключения: клеммы для стационарных систем или прикуриватель для мобильного использования (ограничение по току – до 15 А). При эксплуатации рекомендуется подключать инвертор напрямую к аккумулятору через предохранитель, избегая длинных проводов (падение напряжения не должно превышать 0,5В).

Срок службы инвертора зависит от качества компонентов и условий эксплуатации. При работе на предельных нагрузках ресурс сокращается в 2–3 раза. Для продления срока службы следует использовать аккумуляторы ёмкостью не менее 100 А·ч, регулярно проверять затяжку клемм и избегать глубокого разряда (ниже 10,5В). В системах с солнечными панелями рекомендуется устанавливать контроллер заряда MPPT для оптимизации входного тока. При выборе модели обращайте внимание на сертификацию (CE, RoHS) и отзывы о реальной мощности – многие производители завышают показатели на 10–15%.

Какие устройства можно запитать от инвертора 12В в 220В

Инверторы 12В в 220В подходят для питания большинства бытовых и профессиональных устройств с потребляемой мощностью до 3000 Вт (в зависимости от модели). Ключевой фактор – соответствие мощности инвертора и нагрузки. Например, для ноутбука (60–90 Вт) достаточно инвертора на 300 Вт, а для холодильника (200–600 Вт) потребуется модель от 1000 Вт.

Основные категории устройств:

• Электроника:
  • Ноутбуки (60–120 Вт), планшеты, смартфоны (5–20 Вт).
  • Зарядные устройства для аккумуляторов (шуруповёрты, дрели – 100–300 Вт).
  • Фото- и видеокамеры (20–150 Вт), включая осветительное оборудование.
• Бытовая техника:
  • Микроволновые печи (700–1200 Вт) – только инверторы с пиковой мощностью от 1500 Вт.
  • Электрочайники (1500–2000 Вт) – требуют инвертора не менее 2500 Вт.
  • Пылесосы (600–1600 Вт), утюги (1000–2400 Вт) – не рекомендуются для маломощных инверторов.
• Инструменты:
  • Болгарки (600–2000 Вт), циркулярные пилы (1200–1800 Вт).
  • Компрессоры (500–1500 Вт), сварочные аппараты (2000–3000 Вт) – только для инверторов с чистой синусоидой.

Для чувствительной техники (медицинское оборудование, серверы, аудиосистемы высокого класса) необходим инвертор с чистой синусоидой. Модифицированная синусоида подходит для простых устройств: ламп накаливания, вентиляторов, насосов. Пример: инвертор на 600 Вт с чистой синусоидой безопасно запитает кислородный концентратор (300–500 Вт), а модифицированный – нет.

В автомобиле или на даче инвертор удобен для:

1. Освещения: светодиодные лампы (5–20 Вт), прожекторы (50–200 Вт).
2. Кухонных приборов: блендеры (300–700 Вт), кофеварки (800–1500 Вт).
3. Развлекательной техники: телевизоры (50–300 Вт), игровые приставки (100–200 Вт).
4. Климатического оборудования: вентиляторы (30–100 Вт), портативные кондиционеры (500–1000 Вт).

При выборе устройств учитывайте пусковые токи: холодильник при старте потребляет в 3–5 раз больше номинальной мощности. Например, компрессор на 400 Вт может требовать 1200–2000 Вт в момент запуска. Инвертор должен выдерживать такие нагрузки без перегрева. Для длительной работы (более 1 часа) снижайте нагрузку на 20–30% от максимальной мощности инвертора.

Не подключайте к инвертору устройства с индуктивной нагрузкой (электродвигатели, трансформаторы) без предварительной проверки. Примеры несовместимых приборов:

• Стиральные машины (2000–2500 Вт) – высокие пусковые токи.
• Электроплиты (1500–3000 Вт) – превышают возможности большинства инверторов.
• Лазерные принтеры (500–1000 Вт) – чувствительны к качеству синусоиды.

Для проверки совместимости сверяйте характеристики инвертора с паспортом устройства: напряжение (220В ±10%), частота (50 Гц), тип синусоиды.

Как выбрать мощность инвертора для конкретных задач

Мощность инвертора определяется суммарной нагрузкой подключаемых устройств. Для расчёта используйте формулу: P = U × I × cosφ, где P – активная мощность (Вт), U – напряжение (220В), I – ток (А), cosφ – коэффициент мощности (0,7–1,0 для бытовой техники). Например, ноутбук с блоком питания 65 Вт и cosφ=0,95 потребует инвертор минимум на 70 Вт. Учитывайте пусковые токи: холодильник с рабочей мощностью 150 Вт может кратковременно потреблять до 1000 Вт при запуске компрессора.

• До 300 Вт – зарядка телефонов, LED-освещение, маломощные ноутбуки, роутеры. Подходит для кемпинга или резервного питания.
• 300–1000 Вт – электроинструмент (дрели, лобзики), микроволновки (до 800 Вт), телевизоры, небольшие насосы. Оптимально для дачи или автопутешествий.
• 1000–3000 Вт – стиральные машины, циркулярные пилы, мощные компрессоры. Требует подключения к аккумулятору ёмкостью от 100 А·ч и сечением кабелей не менее 25 мм².
• Свыше 3000 Вт – сварочные аппараты, погружные насосы, промышленное оборудование. Необходим инвертор с чистым синусом и отдельная линия питания.

Запас мощности должен составлять 20–30% от расчётной нагрузки. Инвертор на 500 Вт справится с нагрузкой 400 Вт, но при 450 Вт будет работать на пределе, что сократит срок службы. Для устройств с реактивной нагрузкой (электродвигатели, трансформаторы) выбирайте модели с пиковой мощностью в 2–3 раза выше номинальной. Проверяйте совместимость с аккумулятором: инвертор на 2000 Вт при 12В потребляет ток до 167 А – стандартный автомобильный аккумулятор на 60 А·ч разрядится за 20 минут.

Основные компоненты инвертора и их роль в преобразовании напряжения

Преобразование постоянного напряжения 12В в переменное 220В обеспечивают четыре ключевых узла: задающий генератор, усилитель мощности, трансформатор и система управления. Задающий генератор (обычно на базе ШИМ-контроллера типа SG3525 или TL494) формирует высокочастотные импульсы с регулируемой скважностью – от 20 до 100 кГц. Эти импульсы поступают на усилитель мощности, собранный на MOSFET-транзисторах (например, IRF3205 с током стока до 110А) или IGBT-модулях, где амплитуда сигнала увеличивается до уровня, достаточного для возбуждения первичной обмотки трансформатора. Трансформатор – ферритовый или тороидальный с коэффициентом трансформации 1:18–1:20 – повышает напряжение до 220В, одновременно обеспечивая гальваническую развязку. Система управления, включающая датчики тока (ACS712) и напряжения (делители на резисторах), корректирует параметры выходного сигнала в реальном времени, предотвращая перегрузки и искажения формы волны.

Пошаговая схема работы инвертора от аккумулятора до розетки

Первый этап – подача постоянного тока от аккумулятора на вход инвертора. Аккумулятор на 12В подключается через клеммы с минимальным сопротивлением: плюс к «+» инвертора, минус к «-«. Сечение проводов должно соответствовать мощности устройства – для инвертора на 1000 Вт рекомендуется не менее 16 мм², для 2000 Вт – 25 мм². Переходные контакты защищаются от окисления токопроводящей смазкой, а длина проводов минимизируется для снижения потерь напряжения, которые не должны превышать 0,5В на метр.

Внутри инвертора постоянный ток поступает на высокочастотный преобразователь, где с помощью ШИМ-контроллера формируются импульсы с частотой 20–100 кГц. Транзисторы MOSFET или IGBT, работающие в ключевом режиме, преобразуют 12В в переменное напряжение прямоугольной формы. КПД этого этапа достигает 90–95%, но зависит от качества компонентов: дешевые инверторы теряют до 15% энергии на нагрев.

Следующий шаг – фильтрация и формирование синусоиды. Высокочастотные импульсы проходят через LC-фильтр (дроссель и конденсатор), сглаживающий фронты сигнала. В дорогих моделях используется цифровая обработка сигнала (DSP), приближающая форму волны к чистой синусоиде с коэффициентом гармоник менее 3%. Для дешевых инверторов характерна модифицированная синусоида, которая может вызывать сбои в работе чувствительной техники – например, медицинского оборудования или серверов.

Полученное напряжение 220В поступает на трансформатор, повышающий его до номинального значения. Трансформатор также обеспечивает гальваническую развязку между низковольтной и высоковольтной цепями, что критично для безопасности. В компактных инверторах используются тороидальные трансформаторы с КПД до 98%, в то время как стержневые модели теряют до 10% мощности. На этом этапе проверяется стабильность выходного напряжения: допустимое отклонение – ±5% при нагрузке до 80% от номинала.

Финальный этап – защита и выход на розетку. Инвертор оснащается системами защиты от перегрузки, короткого замыкания, перегрева и глубокого разряда аккумулятора. Порог срабатывания защиты по току обычно составляет 120–150% от номинальной мощности, а температура отключения – 80–90°C. Выходное напряжение подается на розетку типа F (евро) или IEC C14, при этом важно использовать кабели с сечением не менее 1,5 мм² для нагрузок до 16А. Для длительной работы рекомендуется подключать инвертор к аккумулятору через предохранитель на 125–150% от максимального тока устройства.

Типы инверторов: модифицированная синусоида vs. чистая синусоида

Инверторы с модифицированной синусоидой формируют выходное напряжение в виде ступенчатой аппроксимации синусоиды, состоящей из 3–5 уровней. Такие устройства работают на основе ШИМ-контроллеров с частотой переключения 50–200 кГц, что снижает стоимость производства на 30–50% по сравнению с чистыми синусоидальными аналогами. КПД таких моделей достигает 85–90%, но гармонические искажения (THD) превышают 20%, что критично для чувствительной электроники. Пример: инверторы мощностью до 1000 Вт на базе микросхем IR2110 или SG3525.

Чистая синусоида воспроизводится инверторами с использованием многоуровневых преобразователей или резонансных схем, где THD не превышает 3%. Такие устройства работают с частотой дискретизации 100–500 кГц и обеспечивают стабильное напряжение 220 В ±2% при нагрузке до 95% от номинала. Стоимость таких инверторов в 1,5–3 раза выше, но они совместимы с медицинским оборудованием (например, ИВЛ), серверами и индукционными плитами. Пример: модели на базе драйверов Si8271 или дискретных IGBT-модулей.

Модифицированная синусоида подходит для простых нагрузок: ламп накаливания, электроинструментов с коллекторными двигателями, зарядных устройств с импульсными блоками питания. Однако при подключении асинхронных двигателей (холодильники, насосы) КПД падает на 10–15%, а срок службы оборудования сокращается из-за перегрева обмоток. Тесты показывают, что при работе с компрессорами мощностью 500 Вт потери энергии достигают 80 Вт/ч, что делает такие инверторы нерентабельными для длительного использования.

Чистая синусоида обязательна для устройств с активной коррекцией мощности (PFC), микропроцессорных систем и аудиоаппаратуры класса Hi-Fi. Например, инверторы с THD <1% позволяют избежать помех в усилителях мощностью от 200 Вт, где искажения модифицированной синусоиды вызывают фон 50–100 Гц. Для медицинских приборов (ЭКГ, УЗИ) допустимый THD не должен превышать 0,5% – это требование стандарта IEC 60601-1. При выборе инвертора для таких задач проверяйте сертификаты соответствия.

Ключевой критерий выбора – тип нагрузки. Для освещения и обогревателей достаточно модифицированной синусоиды, но для ноутбуков, газовых котлов с электронным управлением или 3D-принтеров необходима чистая. При мощности свыше 2 кВт разница в цене между типами инверторов может достигать 15 000–20 000 рублей, но экономия на качестве синусоиды приводит к выходу из строя оборудования стоимостью в десятки раз выше. Для проверки совместимости используйте осциллограф или анализатор спектра – визуальное сравнение формы сигнала исключит ошибки.
