Как менять колеса с датчиками давления шин

Современные автомобили оснащены системами TPMS (Tire Pressure Monitoring System), которые требуют особого подхода при замене колес. Датчики давления, установленные в каждом колесе, передают данные на бортовой компьютер – их повреждение или неправильная установка приведет к ложным срабатываниям или отказу системы. В 80% случаев проблемы с TPMS после шиномонтажа возникают из-за игнорирования регламента производителя или использования неподходящего инструмента.

Перед началом работ проверьте тип датчиков: внешние (на ниппеле) или внутренние (встроенные в вентиль). Внешние датчики крепятся гайкой на 11 мм, внутренние требуют демонтажа шины с диска. Для последних используйте только пластиковые монтажные лопатки – металлические инструменты царапают алюминиевые обода и повреждают антенну датчика. Работайте при температуре не ниже +5°C: при низких температурах резина становится хрупкой, а корпус датчика – ломким.

Отключите аккумулятор перед снятием колеса с внутренним датчиком. Это предотвратит случайное срабатывание системы и сброс настроек. При установке нового колеса убедитесь, что датчик зафиксирован в посадочном гнезде диска – зазор между корпусом и ободом не должен превышать 0,5 мм. Затягивайте вентиль моментом 3,5–4 Н·м: перетяжка деформирует уплотнительное кольцо, недотяжка приведет к утечке воздуха.

После монтажа проведите инициализацию системы TPMS через бортовой компьютер или диагностический сканер. Для автомобилей Volkswagen, Audi, Skoda используйте процедуру «Basic Setting» в блоке 17 (приборная панель), для BMW – «Reset TPMS» в меню iDrive. Если индикатор давления не гаснет через 10 минут езды, проверьте коды ошибок: чаще всего встречаются C1144 (обрыв цепи) и C1145 (неверный сигнал датчика).

Как правильно подготовить автомобиль и инструменты перед заменой

Перед началом работ убедитесь, что автомобиль стоит на ровной твердой поверхности. Парковка на грунте или наклонной площадке увеличивает риск соскакивания домкрата. Зафиксируйте машину стояночным тормозом и подложите противооткатные упоры под колеса, противоположные заменяемым – для переднеприводных моделей это задние колеса, для заднеприводных – передние. Если меняете два колеса на одной оси, упоры ставьте под обе стороны оставшейся пары.

Проверьте комплектность инструментов. Вам понадобятся:

• Домкрат грузоподъемностью не менее 1,5 массы автомобиля (для легковых – обычно 2 тонны).
• Баллонный ключ с головкой, соответствующей размеру гаек вашего автомобиля (чаще всего 17, 19 или 21 мм).
• Динамометрический ключ для затяжки гаек с усилием, указанным в руководстве по эксплуатации (обычно 90–120 Н·м).
• Запасное колесо с исправным датчиком давления (TPMS), если он предусмотрен конструкцией.
• Металлическая щетка для очистки посадочных мест диска и ступицы от грязи и коррозии.
• Смазка для резьбы (например, медная паста) – наносится на шпильки перед установкой колеса.

Отключите систему TPMS, если она активна. На некоторых моделях датчики давления срабатывают при падении давления ниже 1,5 бар, что может вызвать ложное срабатывание сигнальной лампы во время замены. Способы отключения различаются: у Toyota и Lexus – через меню бортового компьютера, у BMW – с помощью диагностического сканера, у Ford – временным извлечением предохранителя системы. Информацию ищите в сервисной документации конкретной марки.

Осмотрите запасное колесо и датчик TPMS. Давление в запаске должно быть на 0,2–0,3 бар выше рекомендованного для рабочих колес (например, 2,5 бар вместо 2,2). Проверьте срок службы датчика – батарея служит 5–7 лет, после чего требует замены. Если датчик поврежден или неисправен, используйте временный обходной модуль (например, резиновый вентиль без электроники), но не забудьте заменить его при первой возможности.

Разложите инструменты в порядке использования: домкрат – рядом с точкой подъема (указана в инструкции к автомобилю), баллонный ключ – под рукой, динамометрический ключ – на видном месте. Подготовьте рабочее место: уберите посторонние предметы, обеспечьте хорошее освещение. Если работаете в темное время суток, используйте переносной светодиодный фонарь с магнитным основанием – его можно закрепить на кузове. Избегайте замены колес на обочине дороги: даже при соблюдении мер безопасности риск аварии остается высоким.

Пошаговая инструкция по демонтажу колеса с датчиком давления

С помощью домкрата поднимите автомобиль до момента, когда колесо перестанет касаться земли. Используйте только штатные точки подъема, указанные в руководстве по эксплуатации. Для моделей с низкопрофильной резиной или легкосплавными дисками рекомендуется подкладывать резиновую прокладку между домкратом и кузовом, чтобы избежать повреждений.

Ослабьте гайки крепления колеса на пол-оборота против часовой стрелки, используя баллонный ключ или динамометрический инструмент. Не снимайте их полностью – это предотвратит проворачивание колеса при дальнейшем подъеме. Для колес с секретками подготовьте специальный адаптер заранее, чтобы не тратить время на его поиск в процессе.

Полностью выверните гайки и снимите колесо, удерживая его двумя руками. Если диск «прикипел» к ступице, аккуратно обстучите его резиновым молотком по внутренней стороне обода, избегая ударов по датчику давления. Не используйте металлические инструменты – они могут повредить анодированное покрытие или корпус датчика.

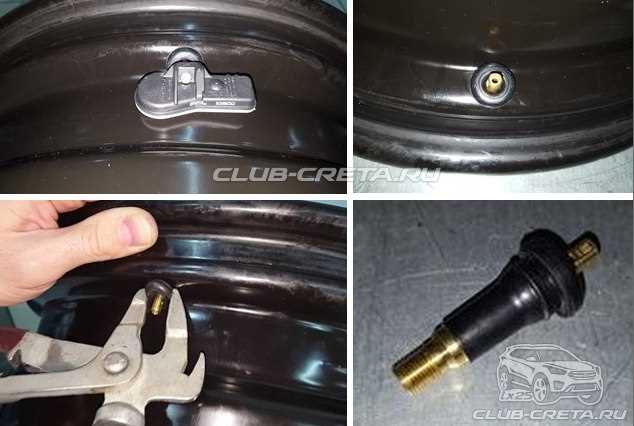

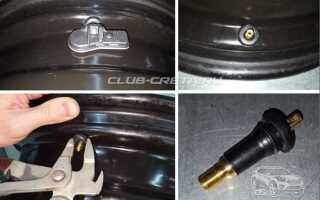

Найдите датчик TPMS, закрепленный на внутренней стороне диска рядом с вентилем. В большинстве случаев он фиксируется металлическим хомутом или пластиковым зажимом. Отсоедините разъем питания, если он предусмотрен конструкцией (например, у некоторых моделей Audi или BMW). Для этого нажмите на фиксатор и потяните разъем в сторону, избегая рывков.

С помощью специального ключа для датчиков давления (обычно шестигранник на 10 мм или Torx T20) ослабьте крепежный болт. Удерживайте датчик второй рукой, чтобы он не провернулся вместе с болтом. Если инструмент отсутствует, воспользуйтесь пассатижами с узкими губками, но действуйте осторожно – чрезмерное усилие может сорвать шлицы.

Извлеките датчик из посадочного места, потянув его вверх вместе с резиновой прокладкой. Проверьте состояние прокладки: трещины, деформации или затвердевание резины – повод для замены. Очистите посадочное гнездо от грязи и коррозии с помощью мягкой щетки и ветоши, смоченной в спирте. Не используйте абразивные материалы или растворители на масляной основе.

Перед установкой нового колеса или повторным монтажом старого датчика нанесите на резьбу крепежного болта тонкий слой силиконовой смазки. Это предотвратит прикипание и облегчит демонтаж в будущем. Затяните болт с моментом 3–5 Н·м – превышение усилия может привести к повреждению корпуса датчика или срыву резьбы в диске.

Особенности обращения с датчиками давления при снятии и установке

Датчики давления в шинах (TPMS) – электронные устройства с хрупкой конструкцией, чувствительные к механическим воздействиям и статическому электричеству. При демонтаже колеса избегайте контакта металлических инструментов с корпусом датчика: даже легкое касание может повредить антенну или сенсорный элемент. Используйте пластиковые лопатки для бортировки или специальные инструменты с силиконовыми накладками.

Перед снятием колеса обязательно сбросьте давление в шине до нуля. Резкое падение давления при демонтаже может вызвать ударную нагрузку на датчик, особенно если он закреплен на вентиле. Для систем с прямым измерением (датчики внутри колеса) рекомендуется использовать манометр с шагом 0,1 бар для точного контроля.

Температурный режим критичен для корректной работы TPMS. Не проводите работы при температуре ниже -10°C или выше +40°C: пластиковые и резиновые уплотнения датчиков теряют эластичность, возрастает риск микротрещин. Если замена неизбежна в экстремальных условиях, прогрейте или охладите колесо до комнатной температуры перед началом работ.

При установке нового датчика проверьте совместимость по протоколу передачи данных. В таблице ниже приведены основные стандарты и их характеристики:

Затяжка вентиля с датчиком требует строгого соблюдения момента силы. Превышение рекомендованных значений (обычно 3–5 Н·м) приводит к деформации корпуса или разрушению резьбы. Используйте динамометрический ключ с диапазоном 2–10 Н·м. Для алюминиевых дисков момент затяжки на 10–15% ниже, чем для стальных.

После установки датчика проведите инициализацию системы. Для большинства автомобилей процедура включает:

1. Включение зажигания без запуска двигателя.
2. Нажатие кнопки сброса TPMS на панели приборов (удерживать 5–10 секунд).
3. Прогрев шин до рабочей температуры (5–10 км пробега).
4. Проверку отсутствия ошибок на дисплее.

Некоторые модели (например, BMW F-серии) требуют диагностического сканера для привязки новых датчиков.

Хранение снятых датчиков должно исключать воздействие влаги и пыли. Используйте антистатические пакеты с силикагелем или герметичные контейнеры. Избегайте складирования датчиков стопкой – вес верхних может повредить антенны нижних. Срок хранения без эксплуатации не должен превышать 6 месяцев: батареи разряжаются даже в неактивном состоянии.

При замене вентиля на датчике проверьте состояние уплотнительного кольца. Даже микроскопические повреждения или загрязнения приводят к утечке воздуха. Заменяйте кольцо при каждом демонтаже, используя оригинальные запчасти или аналоги с твердостью 70–80 Shore A. Смазка уплотнений допускается только силиконовыми составами без нефтепродуктов.

Проверка работоспособности датчиков после установки колеса

После монтажа колеса с датчиком давления TPMS (Tire Pressure Monitoring System) выполните проверку через бортовой компьютер автомобиля. Включите зажигание, не запуская двигатель, и перейдите в меню «Состояние шин» или аналогичный раздел. Если система не отображает данные с нового датчика, подождите 5–10 минут – на инициализацию может потребоваться время, особенно у автомобилей с косвенной системой TPMS (например, у большинства моделей Volkswagen или Skoda).

Для прямых систем TPMS (как у Toyota, BMW или Ford) используйте диагностический сканер с поддержкой протокола TPMS, например Autel MaxiTPMS TS601 или Launch CRP129E. Подключите устройство к OBD-II разъему и выберите функцию «Сканирование датчиков». Сканер должен определить ID нового датчика и отобразить текущее давление в шине. Если данные не считываются, проверьте правильность установки датчика – он должен быть затянут с моментом 4–6 Н·м (для большинства моделей) и не касаться обода.

Запустите двигатель и проедьте 5–10 км со скоростью не менее 40 км/ч. Это активирует датчики, которые передают сигнал на приемник каждые 30–60 секунд. Вернитесь в меню бортового компьютера – теперь данные должны обновляться в реальном времени. Если ошибка сохраняется, сбросьте систему TPMS через сканер или отсоединив клемму аккумулятора на 10 минут. Учтите, что у некоторых автомобилей (например, Mercedes W213) требуется повторная калибровка через сервисное меню.

При отсутствии реакции проверьте питание датчика. У большинства моделей (Continental, Schrader, Huf) батарея рассчитана на 5–10 лет, но при замене колеса возможны механические повреждения. Используйте мультиметр в режиме измерения напряжения – рабочий датчик должен выдавать 3,0–3,3 В. Если напряжение ниже 2,8 В, замените датчик. Также убедитесь, что антенна приемника (обычно расположена в арке заднего колеса или под торпедо) не повреждена и не экранирована металлическими предметами.

Типичные ошибки при замене колес с датчиками и как их избежать

Первая и самая распространенная ошибка – игнорирование инструкции производителя датчика. Каждый TPMS (система контроля давления в шинах) имеет специфические требования: допустимый момент затяжки вентиля (обычно 3–5 Н·м), тип используемого инструмента (например, динамометрический ключ для датчиков Schrader или специальные щипцы для Continental). Пренебрежение этими параметрами приводит к повреждению резьбы или утечке воздуха. Перед началом работ сверьтесь с документацией – даже внешне идентичные датчики могут требовать разных подходов.

Неправильная установка датчика в обод вызывает сбои в работе системы. Датчик должен быть зафиксирован строго вертикально, а его корпус – плотно прилегать к посадочному месту. Если между датчиком и ободом остается зазор, вибрации при движении приведут к ложным срабатываниям или поломке. Проверьте положение датчика после монтажа шины: он не должен касаться спиц или внутренней поверхности покрышки. Для контроля используйте зеркало на длинной ручке.

Многие механики забывают о необходимости сброса системы TPMS после замены колес. Без этой процедуры бортовой компьютер продолжает отображать ошибки или неверные показания давления. Способы сброса различаются: у некоторых автомобилей (например, Toyota) достаточно нажать кнопку в салоне, у других (BMW, Mercedes) требуется диагностический сканер. Информация о методе сброса содержится в руководстве по эксплуатации или сервисной документации. Пренебрежение этим шагом сводит на нет всю работу.

Использование неподходящих смазок или герметиков – еще одна частая ошибка. Силиконовые смазки на основе нефтепродуктов разрушают резиновые уплотнения датчиков, а избыток герметика забивает вентиль. Для смазки резьбы вентиля используйте только специальные составы, рекомендованные производителем (например, Loctite 574 для металлических деталей или Permatex 22058 для резиновых). Наносите смазку тонким слоем, избегая попадания на электронные компоненты датчика.

Небрежное обращение с антенной TPMS приводит к потере сигнала. Антенна, расположенная в арке колеса, часто повреждается при демонтаже шины или неаккуратной установке колеса на ступицу. Перед началом работ отсоедините разъем антенны (если он есть) и зафиксируйте провод так, чтобы он не мешал вращению колеса. После установки проверьте, не пережат ли кабель и не касается ли он тормозных механизмов.

Последняя ошибка – отсутствие проверки работоспособности датчиков до выезда. Даже если все этапы замены выполнены правильно, датчик может не функционировать из-за разряженной батареи или заводского брака. Подключите диагностический сканер и убедитесь, что каждый датчик передает корректные данные (давление, температура, идентификационный номер). Если сканера нет, проедьте 10–15 км со скоростью выше 40 км/ч – система должна автоматически обновить показания. В противном случае потребуется повторная диагностика.

Как синхронизировать новые датчики давления с системой автомобиля

Синхронизация датчиков давления в шинах (TPMS) зависит от типа системы: прямая или косвенная. Прямые датчики (встроенные в ниппель) требуют программирования через диагностический сканер, косвенные (работающие через ABS) – калибровки после замены колес. Перед началом проверьте совместимость новых датчиков с маркой и моделью автомобиля: производители часто используют уникальные протоколы (например, Schrader, Continental, Huf). Несовместимые датчики не будут распознаны бортовым компьютером.

Для прямых систем выполните следующие шаги:

• Подключите диагностический сканер (например, Launch X431, Autel MaxiTPMS) к OBD-II разъему.
• В меню выберите «TPMS» → «Сброс датчиков» или «Программирование».
• Активируйте режим обучения: на некоторых моделях требуется включить зажигание и удерживать кнопку сброса TPMS на панели приборов (например, у Toyota – 3 секунды).
• Поочередно спустите и накачайте каждое колесо до номинального давления (указано на табличке водительской двери). Сканер должен подтвердить обнаружение сигнала от датчика.

Если сканер не распознает датчики, проверьте их расположение: антенна приемника (обычно в арках колес) должна быть в зоне прямой видимости. У некоторых автомобилей (например, BMW, Mercedes) синхронизация возможна только через дилерский софт (ISTA, Xentry). В таких случаях потребуется поездка в сервис – самостоятельная настройка блокируется заводскими протоколами безопасности.

Для косвенных систем процедура проще:

1. Накачайте все колеса до рекомендованного давления.
2. Включите зажигание, не заводя двигатель.
3. Найдите в меню бортового компьютера пункт «Калибровка TPMS» или «Сброс датчиков давления».
4. Запустите процедуру и проедьте 10–15 км со скоростью 40–60 км/ч. Система автоматически запомнит новые параметры вращения колес.

После синхронизации проверьте работу датчиков: спустите одно колесо на 0,2–0,3 бара и убедитесь, что на приборной панели появляется предупреждение. Если ошибка не исчезает, сбросьте коды неисправностей через сканер (функция «Очистка ошибок»). Учтите, что у некоторых автомобилей (например, Renault, Nissan) датчики активируются только после первого движения – оставьте машину на холостом ходу на 5–10 минут.

Храните старые датчики: их ID может потребоваться для повторной привязки при сезонной смене колес. Запишите идентификаторы новых датчиков (обычно указаны на корпусе или в документации) – это ускорит диагностику в будущем. Избегайте использования универсальных датчиков без предварительной проверки совместимости: они могут работать некорректно или вызывать ложные срабатывания.
