Как перемотать катушку магнитного пускателя

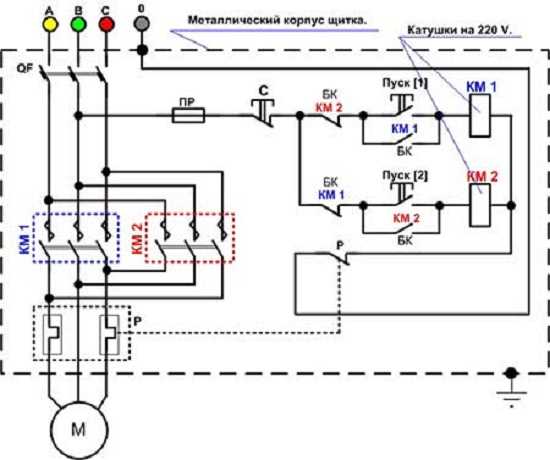

Магнитные пускатели – ключевые элементы систем управления электродвигателями, и их катушки часто выходят из строя из-за перегрева, механических повреждений или длительной эксплуатации. Перемотка катушки позволяет восстановить работоспособность устройства без замены всего пускателя, но требует точного соблюдения технологии. Ошибки при намотке приводят к снижению магнитного потока, перегреву или короткому замыканию.

Для перемотки используют медный эмалированный провод марки ПЭТВ-2 или ПЭВ-2 с диаметром, соответствующим оригиналу. Стандартные катушки пускателей серии ПМЛ, например, имеют сопротивление обмотки от 20 до 500 Ом в зависимости от номинального напряжения (24, 110, 220 или 380 В). Перед началом работ замерьте параметры старой обмотки: количество витков, диаметр провода и сопротивление. Эти данные критичны для сохранения электромагнитных характеристик.

Каркас катушки изготавливают из электротехнического картона или стеклотекстолита толщиной 0,5–1 мм. Внутренний диаметр должен соответствовать сердечнику магнитопровода, а высота – ширине окна. При намотке следите за равномерным распределением витков: перехлесты или зазоры увеличивают индуктивное сопротивление и снижают КПД. Для фиксации используйте лак ЭП-730 или аналогичный термостойкий состав.

После намотки проверьте катушку на отсутствие межвитковых замыканий с помощью мегомметра (сопротивление изоляции должно быть не менее 1 МОм). Подключите обмотку к источнику напряжения, на 10–15% превышающему номинальное, и замерьте ток холостого хода. Превышение расчетных значений указывает на ошибки в количестве витков или сечении провода.

Какие инструменты и материалы понадобятся для перемотки

Для фиксации обмотки и предотвращения смещения витков используйте эпоксидный компаунд (например, *ЭД-20* с отвердителем ПЭПА) или специальный клей для катушек (типа *Loctite 330*). При работе с проводами диаметром менее 0,3 мм рекомендуется применять направляющие ролики с подшипниками, чтобы избежать обрывов. Для контроля натяжения провода во время намотки подойдет динамометр с диапазоном 0,1–5 Н. Хранить материалы следует в герметичных контейнерах с силикагелем для защиты от влаги, особенно эмалированный провод и изоляционные ленты.

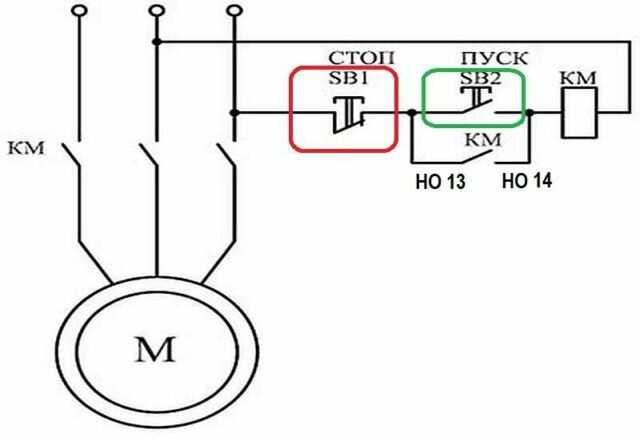

Как безопасно демонтировать старую обмотку катушки

Перед началом работ отключите питание магнитного пускателя и убедитесь в отсутствии напряжения с помощью мультиметра или индикаторной отвертки. Зафиксируйте положение катушки в корпусе, отметив маркером или фотографией точки крепления и подводящие провода. Это предотвратит ошибки при последующей сборке и исключит случайное повреждение соседних элементов.

Для удаления провода из пазов каркаса зажмите катушку в тисках с мягкими губками (резина или пластик) и вращайте её против часовой стрелки, одновременно вытягивая провод плоскогубцами. Если провод прикипел, прогрейте каркас строительным феном до 80–100°C – это размягчит лак и облегчит извлечение. При работе с эмалированным проводом диаметром менее 0,3 мм используйте пинцет с антистатическим покрытием.

После демонтажа очистите каркас от остатков изоляции и лака с помощью ацетона или спирта, нанесенного на безворсовую салфетку. Проверьте целостность каркаса на отсутствие трещин и деформаций – поврежденный корпус подлежит замене. Храните извлеченный провод отдельно, если планируете использовать его для анализа неисправности или подбора аналога.

Как рассчитать параметры провода для новой обмотки

Первым шагом определите рабочее напряжение катушки. Для стандартных магнитных пускателей оно составляет 24, 110, 220 или 380 В. Напряжение влияет на количество витков: при повышении напряжения в 2 раза число витков увеличивается пропорционально, а сечение провода уменьшается. Например, для 220 В потребуется в 2 раза больше витков, чем для 110 В, при сохранении мощности.

Измерьте сопротивление старой обмотки мультиметром. Если данные отсутствуют, используйте формулу: R = U² / P, где U – напряжение, P – мощность катушки (указана на шильдике или в паспорте). Для пускателей серии ПМЛ мощность обычно лежит в диапазоне 5–20 Вт. Полученное сопротивление поможет подобрать провод с аналогичными характеристиками.

Рассчитайте диаметр провода по формуле: d = √(4 * I / (π * j)), где I – ток катушки (I = P / U), j – плотность тока. Для медных проводов j принимают равной 2–4 А/мм². Например, при токе 0,1 А и j = 3 А/мм² диаметр составит ~0,2 мм. Учтите, что заниженная плотность тока увеличивает габариты обмотки, завышенная – перегрев.

Определите количество витков. Если старая обмотка сохранилась, посчитайте витки на одном слое и умножьте на число слоёв. При отсутствии образца используйте формулу: N = (U * 10⁴) / (4,44 * f * B * S), где f – частота сети (50 Гц), B – магнитная индукция (0,8–1,2 Тл для электротехнической стали), S – площадь сечения магнитопровода в см². Для пускателя ПМЛ-110 S ≈ 1,5 см².

Проверьте заполняемость окна магнитопровода. Рассчитайте площадь сечения провода с изоляцией: S_пр = π * (d + 2 * t)² / 4, где t – толщина изоляции (0,02–0,05 мм для эмалированных проводов). Суммарная площадь всех витков не должна превышать 70–80% площади окна. Для точного расчёта используйте штангенциркуль и данные из ГОСТ 2672-80 на провода ПЭТВ или ПЭВ-2.

Учтите температурный режим. При работе катушка нагревается до 80–120 °C. Выбирайте провод с термостойкостью не ниже 130 °C (класс B). Для повышенных температур используйте провода ПЭТ-155 или ПСД. Коэффициент запаса по сечению – 10–15% для компенсации возможных отклонений в намотке.

Сравните расчётные параметры с табличными данными. Для пускателей серии ПМЕ при напряжении 220 В типичные значения: диаметр провода 0,18–0,25 мм, число витков 2000–3500. Если расчёты выходят за эти пределы, перепроверьте исходные данные или скорректируйте плотность тока. Готовые таблицы для стандартных пускателей приведены в справочнике «Электрические аппараты» под ред. В.В. Афанасьева.

Пошаговая техника намотки провода на каркас катушки

Перед началом намотки подготовьте каркас катушки: очистите его от остатков старой изоляции и проверьте на отсутствие трещин или деформаций. Для магнитных пускателей серии ПМЛ используйте каркасы с внутренним диаметром от 12 до 25 мм в зависимости от типоразмера. Измерьте сопротивление изоляции каркаса мегомметром – оно должно быть не менее 10 МОм при напряжении 500 В.

Выберите провод с эмалевой изоляцией марки ПЭТВ-2 или ПЭТ-155, диаметр которого соответствует паспортным данным пускателя. Для катушек на 220 В сечение провода обычно составляет 0,18–0,25 мм², для 380 В – 0,12–0,18 мм². Намотайте пробный виток на каркас и проверьте плотность укладки: зазор между витками не должен превышать 0,1 мм.

Закрепите начало провода на каркасе с помощью бандажа из хлопчатобумажной нити или термоусадочной трубки. Оставьте запас длиной 10–15 см для последующего подключения. Установите каркас на намоточный станок или зафиксируйте в тисках с мягкими губками, чтобы избежать повреждения изоляции. Скорость вращения при намотке не должна превышать 300 об/мин для провода диаметром до 0,2 мм.

При переходе на следующий слой измените направление намотки на противоположное, чтобы избежать смещения витков. Между слоями прокладывайте изоляцию из конденсаторной бумаги толщиной 0,02–0,03 мм или полиимидной пленки. Толщина межслоевой изоляции должна быть не менее 0,05 мм для катушек на напряжение до 500 В. Контролируйте количество витков счетчиком станка или вручную – отклонение от паспортных данных не должно превышать ±2%.

После завершения намотки закрепите конец провода бандажом и проверьте целостность изоляции тестером на пробой. Нанесите на поверхность катушки слой электроизоляционного лака ЭП-9114 или аналогичного, выдержите при температуре 120–130°C в течение 2–3 часов. Омметром измерьте сопротивление обмотки – оно должно соответствовать расчетному значению с допуском ±5%.

Как проверить качество и изоляцию новой обмотки

Проверка омического сопротивления обмотки поможет выявить короткозамкнутые витки или обрывы. Используйте мультиметр в режиме измерения сопротивления (диапазон 200 Ом). Сравните полученное значение с паспортными данными пускателя. Допустимое отклонение – не более ±5%. Если сопротивление значительно ниже нормы, в обмотке присутствуют короткозамкнутые витки; если выше – возможен обрыв или некачественный контакт в местах пайки.

Испытание на электрическую прочность проводится переменным напряжением промышленной частоты. Для пускателей на 220 В тестовое напряжение составляет 1500 В, для 380 В – 2000 В. Подавайте напряжение между обмоткой и корпусом в течение 1 минуты. Если изоляция выдерживает испытание без пробоя или искрения, она соответствует требованиям. Используйте испытательный трансформатор с регулируемым напряжением и защитными устройствами.

Проверка на нагрев под нагрузкой выявляет скрытые дефекты, проявляющиеся только в рабочем режиме. Подключите пускатель к источнику питания с номинальным напряжением и нагрузите его током, близким к номинальному. Через 30–60 минут работы измерьте температуру обмотки бесконтактным термометром. Превышение температуры более чем на 65°C над окружающей средой указывает на некачественную намотку, недостаточную изоляцию или короткозамкнутые витки.

Для оценки равномерности намотки используйте метод индуктивности. Подключите обмотку к измерителю LCR (частота 1 кГц) и зафиксируйте значение индуктивности. Сравните его с расчетным или паспортным значением. Отклонение более ±10% свидетельствует о неравномерном распределении витков, что приводит к несимметрии магнитного поля и повышенным потерям. При отсутствии LCR-метра можно использовать осциллограф, подавая на обмотку импульсный сигнал и анализируя форму отклика.

Проверка влагостойкости изоляции актуальна для пускателей, эксплуатируемых в условиях повышенной влажности. Поместите обмотку в камеру с относительной влажностью 95% при температуре 40°C на 48 часов. После извлечения повторно измерьте сопротивление изоляции мегаомметром. Если значение упало ниже 1 МОм, изоляция не соответствует требованиям. Для восстановления свойств допускается сушка при 100–120°C в течение 2–3 часов с последующей пропиткой лаком.

Финальный этап – проверка работоспособности в составе пускателя. Соберите устройство, подключите к сети и подайте управляющее напряжение. Убедитесь в четком срабатывании контактов, отсутствии гудения или вибрации. Измерьте ток потребления обмотки – он должен соответствовать номинальному значению. Если пускатель работает стабильно, а ток не превышает допустимых пределов, обмотка считается пригодной к эксплуатации.

Особенности сборки и тестирования магнитного пускателя после перемотки

Сборка магнитного пускателя начинается с установки перемотанной катушки в корпус. Перед монтажом проверьте соответствие её габаритов посадочному месту – зазор между катушкой и магнитопроводом не должен превышать 0,2–0,3 мм. Используйте диэлектрические прокладки толщиной 0,1–0,15 мм для предотвращения вибрации и короткого замыкания. Закрепите катушку винтами с усилием 0,8–1,2 Н·м, избегая перекосов, которые могут привести к неравномерному притяжению якоря.

При сборке магнитной системы особое внимание уделите состоянию контактных поверхностей. Очистите полюса магнитопровода от остатков старой изоляции и окислов с помощью мелкозернистой наждачной бумаги (зернистость P400–P600). Проверьте плоскостность поверхностей щупом – допустимый зазор не более 0,05 мм. Нанесите тонкий слой консистентной смазки (например, ЦИАТИМ-201) на трущиеся части для снижения износа и шума.

• Перед подключением катушки к сети измерьте её сопротивление омметром. Для пускателей серии ПМЛ номинал должен составлять:
  • 220 В – 150–180 Ом;
  • 380 В – 450–550 Ом.

  Отклонение более ±10% указывает на дефект перемотки или короткозамкнутые витки.

• Проверьте изоляцию между обмоткой и корпусом мегаомметром на 500 В. Сопротивление должно быть не менее 10 МОм. При меньших значениях повторно просушите катушку при температуре 100–120°C в течение 2–3 часов.

Тестирование собранного пускателя проводите в три этапа. Сначала подайте напряжение на катушку без нагрузки – якорь должен притягиваться плавно, без дребезга, с характерным щелчком. Время срабатывания для пускателей до 40 А не должно превышать 0,05 с. Затем подключите нагрузку, соответствующую номинальному току, и проверьте температуру катушки через 30 минут работы – превышение 85°C свидетельствует о неверном сечении провода или межвитковом замыкании.

Завершающий этап – проверка работы в режиме частых коммутаций. Для пускателей категории АС-3 проведите 100 циклов включения-отключения с интервалом 10 секунд. После теста осмотрите контакты: нагар удалите надфилем, а при износе более 30% от исходной толщины замените контактную группу. Зафиксируйте результаты испытаний в протоколе с указанием даты, параметров сети и температурных показателей.
