Выхлопная система – это не просто труба для отвода газов. Она состоит из пяти ключевых компонентов: выпускного коллектора, каталитического нейтрализатора, резонатора, глушителя и соединительных труб. Каждый элемент выполняет строго определённую функцию, от снижения токсичности выбросов до подавления шума. Например, катализатор на 90% уменьшает содержание CO, NOx и углеводородов в отработавших газах, а глушитель снижает уровень шума до 70–90 дБ в зависимости от конструкции.
Материалы выхлопной системы подбираются с учётом температурных нагрузок и коррозионной стойкости. Выпускной коллектор изготавливают из чугуна или нержавеющей стали – чугун выдерживает температуры до 900°C, но тяжелее, а нержавейка легче, но дороже. Катализатор содержит керамический или металлический монолит с покрытием из платины, палладия и родия – эти металлы ускоряют химические реакции нейтрализации вредных веществ. Трубы и глушители чаще всего делают из алюминизированной или оцинкованной стали, но для долговечности лучше выбирать нержавейку AISI 409 или 304.
Срок службы системы зависит от условий эксплуатации. В городском режиме с частыми запусками двигателя и короткими поездками выхлопные газы конденсируются, образуя агрессивную кислотную среду, которая ускоряет коррозию. В таких случаях рекомендуется использовать герметики на силиконовой основе для соединений и регулярно проверять состояние крепёжных элементов. Для автомобилей с турбонаддувом критически важна термостойкость – стандартные материалы могут деформироваться при температурах выше 600°C, поэтому применяют жаропрочные сплавы Inconel.
При замене компонентов выхлопной системы важно учитывать совместимость материалов. Например, соединение алюминизированной стали с нержавейкой без изолирующих прокладок приводит к гальванической коррозии. Для сварки рекомендуется использовать электроды ER308L или ER309L, а при ремонте глушителя – специальные бандажи с керамическим напылением. Неправильный подбор материалов сокращает ресурс системы на 30–50%.

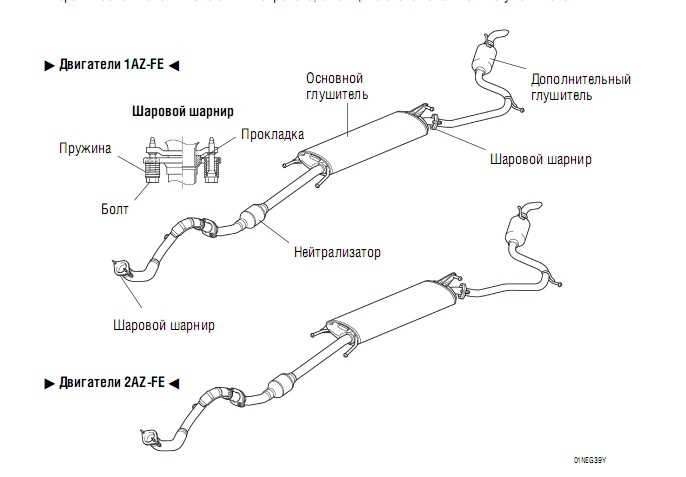

Какие основные компоненты входят в выхлопную систему и их функции
Выхлопная система автомобиля состоит из пяти ключевых элементов, каждый из которых решает специфические задачи. Выпускной коллектор – первый компонент, принимающий отработавшие газы из цилиндров. Изготавливается из чугуна или нержавеющей стали, выдерживает температуры до 900°C. Его форма влияет на эффективность отвода газов: короткие патрубки улучшают наполнение цилиндров на высоких оборотах, длинные – на низких.
Каталитический нейтрализатор снижает токсичность выбросов, преобразуя CO, NOx и углеводороды в CO₂, N₂ и H₂O. Работает при 400–800°C, содержит платину, палладий и родий. Современные модели используют керамические или металлические соты с покрытием из драгметаллов. При выходе из строя увеличивает расход топлива на 10–15% и вызывает ошибки ЭБУ.
Глушитель гасит шум выхлопа за счёт акустического сопротивления и интерференции звуковых волн. Бывает резонансным (для спортивных авто) или поглощающим (для гражданских моделей). Внутренняя структура включает перфорированные трубы и камеры, заполненные базальтовым волокном или стальной ватой. Коррозия глушителя – частая причина замены, особенно в регионах с зимней обработкой дорог реагентами.
Приёмная труба соединяет коллектор с катализатором, часто оснащается гофрой для компенсации вибраций двигателя. Диаметр трубы подбирается под объём двигателя: для 1,6 л – 50–55 мм, для 3,0 л – 65–70 мм. Узкий диаметр увеличивает противодавление, снижая мощность; широкий – ухудшает эвакуацию газов на малых оборотах.
Дополнительные элементы: резонатор – уменьшает пульсации газов перед глушителем, сажевый фильтр (для дизелей) – улавливает твёрдые частицы, регенерируясь при 600°C. В системах с турбонаддувом добавляется промежуточный охладитель выхлопа, снижающий температуру газов перед турбиной на 100–150°C.
Материалы выбираются с учётом условий эксплуатации: нержавеющая сталь AISI 304/321 – для долговечности, алюминизированная сталь – для бюджетных решений. Сварные швы обрабатываются антикоррозийными составами, фланцевые соединения герметизируются термостойкими прокладками. При тюнинге заменяют штатные компоненты на прямоточные, но это увеличивает шум и снижает ресурс системы.
Из каких металлов и сплавов изготавливают глушители и трубы
Глушители и трубы выхлопной системы чаще всего производят из нержавеющей стали, алюминизированной стали или алюминия. Нержавеющая сталь AISI 409 (11–12% хрома) – бюджетный вариант с коррозионной стойкостью до 600°C, но склонна к ржавчине при контакте с солями. AISI 304 (18% хрома, 8% никеля) выдерживает до 800°C и устойчива к агрессивным средам, но дороже на 30–40%. Для спортивных систем применяют AISI 321 (титансодержащий сплав), сохраняющий прочность при 900°C и вибрациях.
Алюминизированная сталь – углеродистая сталь с покрытием из алюминия (50–100 мкм) – дешевле нержавейки на 20–25%, но служит 3–5 лет из-за постепенного выгорания покрытия. Алюминий (сплавы 5052 или 6061) используют для гоночных автомобилей: легче стали на 60%, но плавится при 660°C и деформируется от вибраций. Титан (сплавы Grade 2 или Grade 5) – премиум-вариант: в 2 раза легче стали, устойчив к коррозии и температурам до 1000°C, но стоимость в 5–7 раз выше.
Выбор материала зависит от условий эксплуатации. Для городских автомобилей оптимальна нержавеющая сталь AISI 409 или 304, для внедорожников – AISI 321 из-за повышенных нагрузок. В регионах с зимними реагентами рекомендуют AISI 304 или титан, чтобы избежать сквозной коррозии за 2–3 года. Алюминизированная сталь подходит для бюджетных решений, если глушитель планируют менять каждые 50–70 тыс. км.
| Материал | Макс. температура (°C) | Срок службы (лет) | Стоимость (отн. ед.) | Применение |
|---|---|---|---|---|
| AISI 409 | 600 | 5–7 | 1 | Стандартные системы |
| AISI 304 | 800 | 10+ | 1.4 | Городские/северные регионы |
| Алюминизированная сталь | 500 | 3–5 | 0.8 | Бюджетные решения |
| Титан Grade 2 | 1000 | 15+ | 5–7 | Спортивные/премиум-системы |
Как выбрать материал для выхлопной системы в зависимости от условий эксплуатации
Для автомобилей, эксплуатируемых в регионах с высокой влажностью или частыми осадками, оптимальным выбором станет нержавеющая сталь марки AISI 304 или AISI 316. Эти сплавы содержат не менее 18% хрома и 8–10% никеля, что обеспечивает коррозионную стойкость при контакте с солями и влагой. AISI 316 дополнительно включает 2–3% молибдена, повышая устойчивость к хлоридам – критически важно для прибрежных зон или зимних условий с реагентами. Срок службы таких систем достигает 10–15 лет, в отличие от 3–5 лет у обычной оцинкованной стали.
В условиях экстремальных температур (например, на спортивных автомобилях или в жарком климате) предпочтение отдают жаропрочным сплавам, таким как Inconel 625 или титановым сплавам Grade 2. Inconel выдерживает температуры до 1000°C без деформации, сохраняя прочность при термоциклировании. Титан легче стали на 40–45%, но его стоимость в 5–7 раз выше, что оправдано для гоночных болидов или тюнингованных машин с высокими тепловыми нагрузками. При этом титан склонен к окислению при температурах выше 600°C, что требует дополнительного покрытия керамикой.
Для бюджетных автомобилей, эксплуатируемых в умеренном климате без агрессивных реагентов, подойдет алюминизированная сталь. Она покрыта слоем алюминия толщиной 20–50 мкм, защищающим от коррозии при температурах до 500°C. Срок службы – 5–7 лет, что в 1,5–2 раза дольше обычной черной стали. Однако при механических повреждениях покрытия коррозия развивается локально, поэтому такие системы не рекомендуются для бездорожья или частых поездок по гравийным дорогам.
В условиях сильных вибраций (например, на грузовиках или внедорожниках) ключевым параметром становится усталостная прочность материала. Здесь эффективны двухслойные системы: внутренний слой из нержавеющей стали AISI 409 (с добавлением титана для стабильности структуры) и внешний – из оцинкованной стали с полимерным покрытием. Такая конструкция гасит резонансные колебания, снижая риск трещин на 30–40% по сравнению с однослойными аналогами. Для тяжелых условий также применяют ферритные стали с содержанием хрома 11–14%, устойчивые к термической усталости.
При выборе материала для выхлопной системы дизельных двигателей учитывают воздействие сернистых соединений в выхлопных газах. Здесь оптимальна нержавеющая сталь AISI 316Ti с добавлением титана, нейтрализующего серную коррозию. Для сажевых фильтров (DPF) используют керамические соты на основе кордиерита или карбида кремния – они выдерживают температуры регенерации до 800°C и химически инертны к саже. В системах с SCR-катализаторами применяют сплавы с высоким содержанием никеля (например, Hastelloy), устойчивые к мочевине и ее производным.
Какие защитные покрытия применяют для предотвращения коррозии деталей
Алюминирование – метод термодиффузионного нанесения алюминиевого слоя на стальные компоненты выхлопной системы. Процесс проводят при температуре 850–950°C в порошковой среде с алюминиевым порошком и активаторами. Толщина покрытия достигает 50–150 мкм, что обеспечивает защиту до 600°C и устойчивость к окислению в агрессивных средах с сернистыми соединениями. Применяется для глушителей и коллекторов, работающих в условиях высоких температур и вибраций.
Цинкование горячим способом – стандарт для крепежа и фланцев выхлопной системы. Детали погружают в расплав цинка при 450°C, формируя слой толщиной 50–100 мкм. Покрытие выдерживает температуры до 200°C и обеспечивает катодную защиту стали, но разрушается при контакте с солями и кислотами. Для повышения долговечности рекомендуется дополнительная пассивация хроматными или фосфатными составами.
Керамические покрытия на основе оксида алюминия (Al₂O₃) или диоксида циркония (ZrO₂) наносят плазменным напылением или электрофорезом. Толщина слоя – 100–300 мкм, рабочая температура – до 1000°C. Покрытия снижают теплопотери на 15–20% и предотвращают высокотемпературную коррозию, вызванную конденсатом серной кислоты. Применяются для турбокомпрессоров и выпускных коллекторов дизельных двигателей.
Полимерные покрытия на основе силиконовых или фторполимерных смол используют для защиты внешних поверхностей глушителей и труб. Наносятся методом порошковой покраски с последующим отверждением при 200–250°C. Слой толщиной 30–80 мкм устойчив к соли, влаге и ультрафиолету, но деградирует при температурах выше 300°C. Эффективны для автомобилей, эксплуатируемых в прибрежных регионах.
Никель-хромовые покрытия (Ni-Cr) толщиной 20–50 мкм получают гальваническим способом или термическим напылением. Обеспечивают коррозионную стойкость до 800°C и устойчивость к абразивному износу. Применяются для лямбда-зондов и выпускных клапанов, где требуется сочетание термостойкости и химической инертности. Для повышения адгезии перед нанесением проводят пескоструйную обработку поверхности.
Фосфатирование – химический процесс обработки стали растворами фосфорной кислоты и солей цинка или марганца. Формирует пористый слой толщиной 5–15 мкм, улучшающий адгезию последующих покрытий (красок, масел) и временно защищающий от коррозии. Используется как подготовительный этап перед нанесением лакокрасочных материалов на кронштейны и хомуты выхлопной системы.
Термодиффузионное хромирование – метод насыщения поверхностного слоя стали хромом при 900–1100°C. Глубина слоя – 10–50 мкм, микротвердость – до 1200 HV. Покрытие устойчиво к окислению, сернистым соединениям и термоциклированию. Применяется для деталей, подверженных высоким механическим нагрузкам, например, гофр и сильфонов. Требует последующей шлифовки из-за увеличения шероховатости поверхности.
Как проверить износ и повреждения материалов выхлопной системы
Первым признаком проблем с выхлопной системой становятся нехарактерные звуки: дребезжание, металлический лязг или усиленный гул. Эти шумы возникают при ослаблении креплений, трещинах в трубах или прогорании глушителя. Проверку начинайте с визуального осмотра на подъемнике или смотровой яме – доступ к системе снизу позволяет выявить до 80% дефектов без демонтажа.
Обратите внимание на следующие зоны:
- Соединительные фланцы – коррозия или деформация прокладок приводит к утечкам газов и потере мощности двигателя.
- Глушитель и резонатор – сквозные отверстия диаметром от 2 мм снижают эффективность шумоподавления на 30–40%.
- Гибкие гофры – трещины в гофрированной части нарушают компенсацию вибраций, что ведет к разрушению соседних элементов.
- Каталитический нейтрализатор – оплавление или разрушение керамических сот увеличивает сопротивление выхлопу на 15–20%.
Для диагностики коррозии используйте магнит: если он не прилипает к поверхности труб, металл истончился до критического уровня (менее 0,5 мм). На стальных системах с алюминиевым покрытием проверяйте участки с отслоившейся краской – под ней часто скрываются очаги ржавчины. В местах сварных швов истончение металла происходит в 2–3 раза быстрее из-за термических напряжений.
Проверка герметичности проводится при работающем двигателе. Закройте ладонью выходное отверстие глушителя на 3–5 секунд – если газ прорывается через другие участки системы, это указывает на пробоины. Альтернативный метод: оберните выхлопную трубу полиэтиленовым пакетом и заведите мотор. Надувание пакета в течение 10 секунд свидетельствует об утечках в соединениях или трещинах.
Термические повреждения выявляются по изменению цвета металла: сине-фиолетовые пятна на трубах появляются при перегреве свыше 600°C, что характерно для неисправных катализаторов или пропусков зажигания. На нержавеющих системах проверяйте внутренние перегородки глушителя – их разрушение приводит к «булькающему» звуку и снижению эффективности на 25%. Для точной оценки используйте эндоскоп с подсветкой через технологические отверстия.
Регулярность проверок зависит от условий эксплуатации:
- Городской режим (частые запуски, короткие поездки) – каждые 5 000 км.
- Смешанный цикл – каждые 10 000 км.
- Загородные поездки (длительные нагрузки) – каждые 15 000 км.
При обнаружении дефектов на ранней стадии ремонт обходится в 3–5 раз дешевле замены всей системы. Критические повреждения (сквозная коррозия коллектора, разрушение катализатора) требуют немедленного вмешательства – эксплуатация автомобиля в таком состоянии увеличивает расход топлива на 10–15% и нарушает работу датчиков кислорода.
