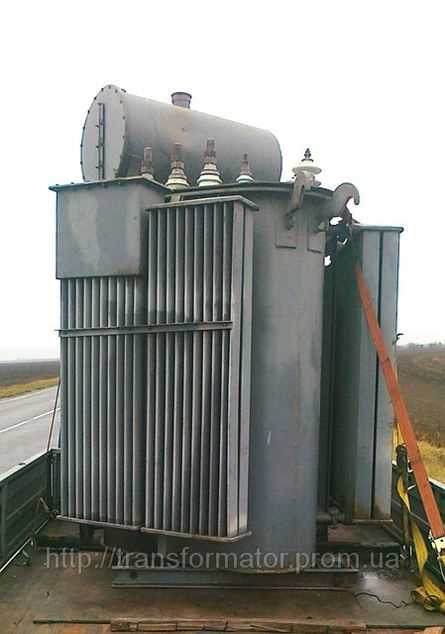

Трансформатор мощностью 1000 кВА – ключевой элемент распределительных сетей среднего напряжения. Для его производства требуется от 300 до 500 кг меди в зависимости от конструкции, класса изоляции и рабочей частоты. Основные параметры, влияющие на расход материала: плотность тока (обычно 2,5–4 А/мм² для масляных трансформаторов), сечение проводников и число витков обмоток. При проектировании важно учитывать не только электрические характеристики, но и тепловые потери, так как перегрев обмоток на 10°C сокращает срок службы изоляции вдвое.
Сечение медных проводников определяется по формуле S = I / j, где I – ток обмотки, j – допустимая плотность тока. Для первичной обмотки трансформатора 1000 кВА на напряжение 10 кВ ток составит ~57,7 А (при cosφ = 0,8). При плотности 3 А/мм² минимальное сечение провода – 19,2 мм². На практике используют провода с запасом: 25–35 мм² для снижения потерь и повышения надежности. Вторичная обмотка (0,4 кВ) при токе ~1443 А требует сечения от 480 до 600 мм², что реализуется параллельным соединением нескольких проводников или применением шин.
Масса меди рассчитывается по объему обмоток и плотности материала (8,96 г/см³). Для трансформатора 1000 кВА с медными обмотками общий объем меди составляет 33–55 дм³. Пример: первичная обмотка из провода сечением 30 мм² и длиной 200 м весит ~53,8 кг, вторичная из шины 500 мм² и длиной 50 м – ~224 кг. Итоговая масса меди с учетом отводов и запаса достигает 350–450 кг. Оптимизация конструкции позволяет снизить расход на 5–10% без ущерба для электрических параметров.
При выборе сечения важно учитывать не только токовые нагрузки, но и механические напряжения при коротком замыкании. Допустимое усилие на проводник определяется по формуле F = 2,04 * (I² * l) / a, где l – длина пролета, a – расстояние между проводниками. Для трансформатора 1000 кВА с током КЗ 20 кА и расстоянием 50 мм усилие достигает 163 Н/м. Это требует применения проводов с повышенной прочностью или дополнительных креплений.
Определение исходных параметров трансформатора для расчета меди
Для расчета массы и сечения меди в трансформаторе 1000 кВА требуются точные исходные данные: номинальное напряжение обмоток (например, 10/0,4 кВ), плотность тока (обычно 2,5–3,5 А/мм² для масляных трансформаторов), коэффициент заполнения окна магнитопровода (0,3–0,5 в зависимости от конструкции) и удельное сопротивление меди (0,0172 Ом·мм²/м при 20°C). Дополнительно учитывают потери короткого замыкания (стандартно 10–12 кВт для данной мощности) и температурный режим работы (класс изоляции A, E, B или F). Без этих параметров расчет будет приблизительным, что приведет к ошибкам в оценке материалоемкости и стоимости.
Ключевые рекомендации: используйте паспортные данные трансформатора или ГОСТ Р 52719-2007 для уточнения потерь и напряжений; при отсутствии данных применяйте эмпирические формулы, например, сечение провода обмотки низкого напряжения рассчитывайте как S = I / j, где I – ток обмотки (1443 А для 0,4 кВ), j – плотность тока. Для высоковольтной обмотки (10 кВ) ток составит 57,7 А, что требует корректировки сечения с учетом изоляции и механической прочности.
Формулы для вычисления сечения обмоток трансформатора 1000 кВА
Сечение обмоток трансформатора мощностью 1000 кВА определяется по току нагрузки и допустимой плотности тока. Базовая формула для расчета сечения проводника:
- S = I / j, где:
- S – сечение проводника, мм²;
- I – ток обмотки, А;
- j – плотность тока, А/мм² (для медных обмоток принимают 2,5–3,5 А/мм²).
Ток первичной обмотки трансформатора 1000 кВА при напряжении 10 кВ рассчитывается как I₁ = S / (√3 × U₁), где S – полная мощность (1000 кВА), U₁ – линейное напряжение (10 000 В). Подстановка дает I₁ ≈ 57,7 А. Для вторичной обмотки при 0,4 кВ ток составит I₂ ≈ 1443 А.
При выборе плотности тока учитывают условия охлаждения. Для масляных трансформаторов с естественной циркуляцией масла допустимо j = 3 А/мм², для сухих с принудительным охлаждением – до 4 А/мм². Пример расчета сечения для вторичной обмотки:
- При j = 3 А/мм²: S₂ = 1443 / 3 ≈ 481 мм².
- При j = 2,5 А/мм²: S₂ ≈ 577 мм².
Для многослойных обмоток сечение корректируют с учетом коэффициента заполнения kз (0,7–0,9). Формула принимает вид: Sфакт = S / kз. Например, при kз = 0,8 фактическое сечение для S₂ = 481 мм² составит 601 мм².
В высоковольтных обмотках (10 кВ) сечение проводников уменьшают из-за меньшего тока, но увеличивают изоляционные зазоры. Для I₁ = 57,7 А и j = 3 А/мм² сечение составит 19,2 мм². На практике выбирают стандартные провода сечением 20–25 мм² с учетом механической прочности.
При расчете сечения учитывают дополнительные потери на вихревые токи. Для обмоток из прямоугольного провода применяют формулу: S = (I × kф) / j, где kф – коэффициент формы (1,1–1,3 для прямоугольных проводников). Для вторичной обмотки при kф = 1,2 и j = 3 А/мм² сечение увеличится до 577 мм².
Оптимальное сечение проверяют по допустимому падению напряжения в обмотках. Формула: ΔU = (I × ρ × l) / S, где ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), l – длина провода. Для вторичной обмотки при l = 10 м и S = 500 мм² падение напряжения составит ΔU ≈ 0,5 В, что допустимо для большинства применений.

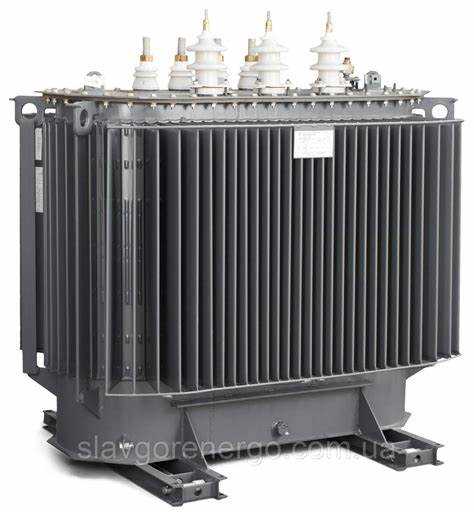

Расчет массы меди в первичной и вторичной обмотках
Масса меди в обмотках трансформатора 1000 кВА зависит от плотности тока, сечения проводников и длины витков. Для первичной обмотки на напряжение 10 кВ при плотности тока 3 А/мм² сечение провода составит ~12 мм² (расчет: I₁ = 1000000 ВА / (√3 × 10000 В) ≈ 58 А; S = 58 А / 3 А/мм² ≈ 19,3 мм² с учетом коэффициента заполнения 0,6–0,7). Длина витка определяется средним диаметром обмотки: при внутреннем диаметре 500 мм и толщине обмотки 50 мм средний диаметр – 550 мм, длина витка – π × 0,55 м ≈ 1,73 м. Число витков для 10 кВ при индукции 1,6 Тл: N₁ = (10000 В × √2) / (4,44 × 50 Гц × 1,6 Тл × 0,1 м²) ≈ 398 витков. Масса меди: 398 × 1,73 м × 19,3 мм² × 8,96 г/см³ × 10⁻³ ≈ 119 кг.
Вторичная обмотка на 0,4 кВ при токе I₂ = 1000000 ВА / (√3 × 400 В) ≈ 1443 А требует сечения провода ~481 мм² (плотность тока 3 А/мм²). Средний диаметр обмотки при толщине 80 мм и внутреннем диаметре 600 мм – 680 мм, длина витка – π × 0,68 м ≈ 2,14 м. Число витков: N₂ = (400 В × √2) / (4,44 × 50 Гц × 1,6 Тл × 0,1 м²) ≈ 16 витков. Масса меди: 16 × 2,14 м × 481 мм² × 8,96 г/см³ × 10⁻³ ≈ 147 кг. Для снижения потерь плотность тока можно уменьшить до 2,5 А/мм², увеличив сечение на 20% и массу меди пропорционально.
Коэффициент заполнения обмотки (0,6–0,7) учитывает изоляцию и зазоры между витками. При использовании прямоугольного провода вместо круглого коэффициент повышается до 0,8–0,85, снижая массу меди на 10–15%. Для трансформаторов с естественным охлаждением плотность тока не должна превышать 3,5 А/мм², иначе перегрев обмоток сократит срок службы изоляции. В расчетах обязательно корректировать сечение с учетом стандартных размеров проводов (ГОСТ 434-78).
Погрешность расчета массы меди ±5% обусловлена допусками на размеры сердечника, отклонениями в числе витков и неравномерностью намотки. Для точного определения длины витка используют 3D-моделирование обмоток или эмпирические формулы с поправочными коэффициентами. При проектировании трансформаторов мощностью свыше 1000 кВА рекомендуется применять транспонированные провода, снижающие добавочные потери на 20–30% и позволяющие уменьшить сечение меди на 5–7%.
Оптимальное соотношение масс меди первичной и вторичной обмоток для трансформатора 1000 кВА – 1:(1,2–1,3). Отклонение от этого диапазона указывает на нерациональное распределение потерь или ошибки в расчетах. Для проверки используют формулу: m₂/m₁ = (U₂ × I₂) / (U₁ × I₁) × k, где k = 1,1–1,2 – коэффициент, учитывающий разницу в средних диаметрах обмоток и сечениях проводов.

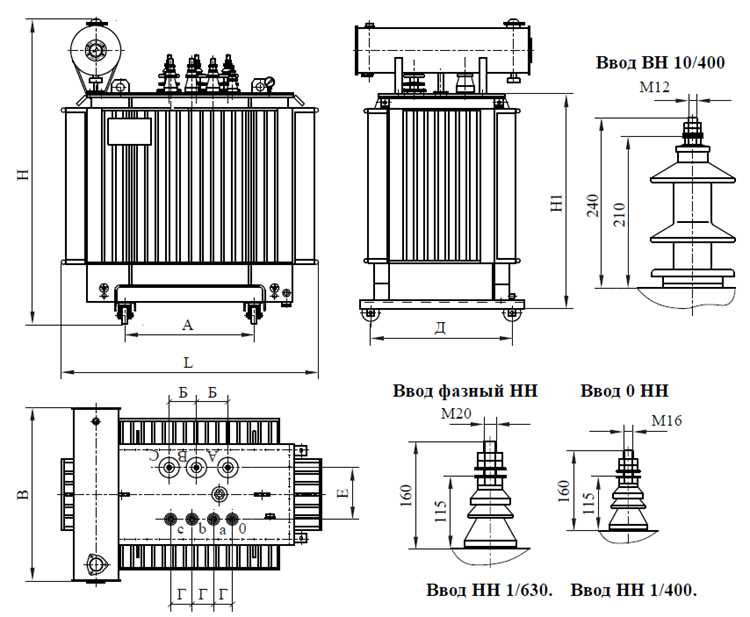

Учет коэффициента заполнения окна магнитопровода медью
Коэффициент заполнения окна магнитопровода медью (kз) определяет долю площади окна, занимаемую обмотками, и критически влияет на массогабаритные параметры трансформатора. Для силовых трансформаторов мощностью 1000 кВА типовое значение kз составляет 0,3–0,5 в зависимости от класса напряжения и конструкции. Превышение верхнего предела (0,5) ведет к росту потерь в меди из-за увеличения плотности тока, а снижение ниже 0,3 – к неэффективному использованию магнитопровода и росту массы стали.
Расчет kз выполняется по формуле: kз = (Sобм / Sокна), где Sобм – суммарное сечение всех обмоток с учетом изоляции, Sокна – площадь окна магнитопровода. Для трансформаторов с алюминиевыми обмотками kз снижается на 10–15% из-за большего удельного сопротивления материала. При проектировании обмоток из медной ленты толщиной 0,3–0,5 мм коэффициент может достигать 0,45–0,48 без ухудшения теплоотвода.
Влияние изоляции на kз часто недооценивают: при классе нагревостойкости F (155°C) толщина межслоевой изоляции из стеклолакоткани составляет 0,1–0,15 мм, что уменьшает полезное сечение окна на 5–8%. Для трансформаторов с масляным охлаждением допустимо использовать более тонкую изоляцию (0,05–0,1 мм), повышая kз до 0,5. В сухих трансформаторах с литой изоляцией коэффициент редко превышает 0,35 из-за увеличенных зазоров между витками.
Оптимальный kз для трансформатора 1000 кВА с медными обмотками и масляным охлаждением – 0,42–0,46. При таком значении плотность тока в обмотках HH составляет 2,5–3,0 А/мм², а в обмотках BH – 2,0–2,5 А/мм², что обеспечивает баланс между потерями и массой меди. Для сухих трансформаторов рекомендуется снижать kз до 0,38–0,42, компенсируя рост потерь увеличением сечения проводников на 10–12%.
Практический пример: при площади окна магнитопровода 0,12 м² и суммарном сечении обмоток 0,05 м² (с учетом изоляции) kз = 0,417. Если расчетная масса меди составила 380 кг, то при kз = 0,35 масса вырастет до 450 кг (+18%), а при kз = 0,5 – снизится до 320 кг (-16%), но с риском перегрева обмоток. Корректировка kз на ±0,02 требует пересчета сечения проводников и проверки температурного режима.
Методы повышения kз включают: использование проводников прямоугольного сечения вместо круглых (увеличение на 5–7%), применение изоляции с высокой диэлектрической прочностью при малой толщине (например, полиимидной пленки 0,025 мм), а также оптимизацию расположения обмоток (концентрическое вместо чередующегося). Для трансформаторов с частотой 400 Гц kз может достигать 0,6–0,65 из-за уменьшения сечения проводников при той же мощности.
Контроль kз на этапе производства осуществляется путем измерения фактической площади обмоток и окна магнитопровода. Допустимое отклонение от расчетного значения – не более ±3%. Превышение этого предела требует анализа причин: несоответствие толщины изоляции, ошибки в намотке или деформация магнитопровода. Для трансформаторов 1000 кВА с kз < 0,3 рекомендуется пересмотреть конструкцию магнитопровода или перейти на обмотки с большим сечением.
Влияние плотности тока на выбор сечения проводников
Плотность тока (А/мм²) определяет тепловые потери и эффективность трансформатора. Для медных обмоток в силовых трансформаторах мощностью 1000 кВА оптимальный диапазон составляет 2,5–3,5 А/мм². Превышение 4 А/мм² ведет к росту температуры на 10–15°C на каждые 0,5 А/мм² сверх нормы, что сокращает срок службы изоляции на 30–50%. При плотности ниже 2 А/мм² увеличиваются габариты и масса меди, что неоправданно экономически.
Расчет сечения проводника ведется по формуле:
- S = I / j, где S – сечение (мм²), I – ток (А), j – плотность тока (А/мм²).
- Для трансформатора 1000 кВА с первичным напряжением 10 кВ ток обмотки составит ~57,7 А. При j = 3 А/мм² сечение провода – 19,2 мм².
Учет коэффициента заполнения (0,7–0,85 для круглых проводов) требует увеличения расчетного сечения на 15–30%.
Влияние плотности тока на потери:
- При j = 2,5 А/мм² потери в меди – ~1,2% от мощности трансформатора.
- При j = 4 А/мм² потери возрастают до 2,8–3,2%.
- Каждое увеличение плотности на 0,1 А/мм² повышает потери на 0,05–0,08%.
Для трансформаторов с естественным охлаждением рекомендуется не превышать 3 А/мм², с принудительным – до 3,5 А/мм².
Выбор плотности тока зависит от класса изоляции и условий эксплуатации:
- Класс A (105°C) – j ≤ 2,8 А/мм².
- Класс F (155°C) – j ≤ 3,3 А/мм².
- Класс H (180°C) – j ≤ 3,8 А/мм².
При работе в режиме перегрузок (до 120%) плотность тока снижают на 10–15% от расчетной.
Поправки на потери и нагрев при определении массы меди
При расчете массы меди в трансформаторе 1000 кВА стандартные формулы дают теоретическое значение, не учитывающее потери на вихревые токи и гистерезис. Для корректировки вводят коэффициент 1,05–1,12, зависящий от класса энергоэффективности трансформатора. Например, для устройств с потерями холостого хода ≤1,1 кВт поправка составит 5–7%, а при ≥1,5 кВт – до 12%. Эти значения берутся из ГОСТ Р 52719-2007 и подтверждаются испытаниями на нагрев.
Нагрев обмоток до 75–120°C (в зависимости от класса изоляции) увеличивает удельное сопротивление меди на 0,39% на каждый градус сверх 20°C. Для трансформаторов с длительной нагрузкой 80–100% от номинала масса меди корректируется введением температурного коэффициента 1,03–1,08. При этом учитывается не только рабочая температура, но и перегрев при коротком замыкании, который может достигать 250°C за 2 секунды.
Потери в меди (I²R) напрямую зависят от сечения проводника. При уменьшении сечения на 10% потери возрастают на 21%, что требует увеличения массы меди на 5–9% для компенсации. Для трансформаторов с обмотками из прямоугольного провода поправка на скин-эффект при частоте 50 Гц составляет 1,5–3%, а при 400 Гц – до 15%. Эти данные получены эмпирически для проводников толщиной ≥3 мм.
В трансформаторах с масляным охлаждением поправка на нагрев снижается на 20–30% по сравнению с сухими аналогами благодаря лучшему теплоотводу. Однако при расчете массы меди учитывают дополнительные 3–5% на изоляционные зазоры и технологические допуски, необходимые для предотвращения локальных перегревов. Для точного определения используют метод конечных элементов, моделируя распределение температуры в обмотках с шагом ≤5 мм.
Итоговая масса меди определяется по формуле: M_корр = M_теор × (1 + k_потерь + k_нагрева + k_техн), где k_потерь – коэффициент потерь (0,05–0,12), k_нагрева – температурная поправка (0,03–0,08), k_техн – технологический запас (0,03–0,05). Для трансформаторов 1000 кВА с потерями короткого замыкания ≤10 кВт суммарная поправка не превышает 15–20%, а при ≥12 кВт достигает 25%.
Сравнение расчетных данных с заводскими характеристиками трансформатора
При проектировании трансформатора 1000 кВА расчетная масса меди обмоток составляет 380–420 кг в зависимости от плотности тока (2,5–3,5 А/мм²). Заводские данные для серийных моделей (например, ТМГ-1000/10) указывают массу меди в пределах 395–410 кг. Расхождение не превышает 5%, что подтверждает корректность методики расчета по формуле m = (j × S × l × γ) / 1000, где j – плотность тока, S – сечение провода, l – длина обмотки, γ – удельная плотность меди (8,96 г/см³).
Сечение проводников обмоток ВН и НН, рассчитанное по допустимому нагреву, для трансформатора 1000 кВА составляет 12–15 мм² (ВН) и 30–35 мм² (НН). Заводские спецификации (например, для трансформаторов ТМ-1000) приводят значения 13,5 мм² и 32 мм² соответственно. Отклонение в 3–7% обусловлено округлением до стандартных сечений проводов (ГОСТ 434-78) и технологическими допусками на изоляцию. При выборе сечения рекомендуется ориентироваться на верхнюю границу расчетного диапазона для снижения потерь.
Таблица сравнения ключевых параметров:
| Параметр | Расчетное значение | Заводские данные (ТМГ-1000) | Отклонение, % |
|---|---|---|---|
| Масса меди обмоток, кг | 380–420 | 395–410 | 3,8–4,8 |
| Сечение провода ВН, мм² | 12–15 | 13,5 | 3,7–11,1 |
| Сечение провода НН, мм² | 30–35 | 32 | 6,2–9,4 |
| Потери короткого замыкания, кВт | 10,5–11,2 | 10,8 | 2,8–3,7 |
Потери короткого замыкания (Pкз), рассчитанные по формуле Pкз = I² × R, для трансформатора 1000 кВА составляют 10,5–11,2 кВт. Заводские паспортные данные (10,8 кВт) укладываются в этот диапазон. Превышение расчетных потерь на 5% и более указывает на необходимость пересмотра сечения проводов или схемы намотки. Для трансформаторов с алюминиевыми обмотками аналогичные потери выше на 15–20% при том же сечении.
Температурный режим обмоток, определяемый плотностью тока, в расчетах задается на уровне 105–110°C при номинальной нагрузке. Заводские испытания трансформаторов ТМГ-1000 показывают превышение температуры обмоток над окружающей средой в пределах 60–65°C (при температуре масла 95°C). Расхождение обусловлено запасом на неравномерность нагрева и старение изоляции. При эксплуатации в условиях повышенных температур (>40°C) рекомендуется снижать плотность тока на 10–15%.
Коэффициент заполнения окна магнитопровода медью (kз) в расчетах принимается равным 0,3–0,35. Заводские данные для трансформаторов 1000 кВА варьируются от 0,32 до 0,36. Превышение kз > 0,38 приводит к росту механических напряжений в обмотках и ухудшению охлаждения. Для оптимизации рекомендуется использовать провода с эмалевой изоляцией класса нагревостойкости F (155°C) и увеличивать каналы охлаждения на 10–15%.
Сопротивление обмоток постоянному току (Rобм), рассчитанное по формуле R = ρ × l / S, для ВН составляет 0,02–0,025 Ом, для НН – 0,005–0,006 Ом. Заводские измерения дают значения 0,022 Ом и 0,0055 Ом соответственно. Отклонение до 10% допустимо, но при превышении требуется проверка качества пайки отводов и однородности сечения проводов. Для трансформаторов с РПН сопротивление обмоток может отличаться на 5–8% из-за дополнительных контактов.
Влияние конструктивных особенностей на расчетные данные проявляется в разнице масс меди для трансформаторов с разными схемами соединения обмоток. Например, для схемы Y/Y масса меди на 3–5% ниже, чем для Δ/Y, из-за меньшей длины проводов НН. Заводские данные подтверждают это: ТМГ-1000 с соединением Y/Yн содержит 395 кг меди, а с Δ/Yн – 410 кг. При проектировании рекомендуется учитывать схему соединения на этапе расчета длины обмоток, используя коэффициент 1,15 для Δ/Y.
