Миниатюрная машинка на моторчике – проект, который сочетает простоту конструкции с возможностью глубокой кастомизации. Для базовой версии потребуется коллекторный моторчик 3–6 В (например, от детских игрушек или купленный на AliExpress за 150–300 рублей), пластиковое или деревянное шасси (подойдет корпус от старой игрушки или вырезанный из фанеры толщиной 3–5 мм), два колеса диаметром 40–60 мм (можно использовать крышки от бутылок или распечатать на 3D-принтере) и источник питания – батарейный отсек на 2–4 AA или литий-полимерный аккумулятор 3,7 В.
Ключевой момент – передача крутящего момента от мотора к колесам. Оптимальный вариант для новичков: резиновая трубка (например, от капельницы) или зубчатая передача с соотношением 1:2–1:3 для увеличения тяги. Если моторчик слабый (менее 1000 об/мин), лучше использовать прямой привод – закрепить колесо непосредственно на валу, но тогда диаметр колеса не должен превышать 30 мм, иначе машинка не сдвинется с места.
Для управления понадобится тумблер или кнопка (стоимость – 20–50 рублей) и резистор на 10–50 Ом (если хотите регулировать скорость). Проводку лучше делать многожильным проводом сечением 0,2–0,5 мм² – он гибкий и не ломается при частых изгибах. При пайке контактов используйте канифоль или флюс ЛТИ-120, чтобы избежать окисления. Если моторчик шумит или вибрирует, закрепите его на шасси через резиновые прокладки (подойдут кусочки велосипедной камеры).
Готовую машинку можно оснастить дополнительными модулями: ИК-датчиком для дистанционного управления (модуль KY-022 + пульт за 100 рублей), ультразвуковым датчиком HC-SR04 для объезда препятствий или Bluetooth-модулем HC-05 для управления со смартфона. Для питания таких модулей потребуется отдельный стабилизатор напряжения на 5 В (например, AMS1117).
Выбор моторчика и источника питания для самодельной машинки
Для машинки весом до 200 грамм подойдет коллекторный моторчик типа N20 с напряжением 3–6 В и частотой вращения 3000–10000 об/мин. Модели с металлическим редуктором (например, GA12-N20) выдерживают нагрузку до 0,5 кг·см, что достаточно для движения по ровной поверхности. При выборе обращайте внимание на передаточное число редуктора: 1:50–1:100 обеспечит баланс между скоростью и тягой.
Если планируете использовать машинку на неровной поверхности или с дополнительной нагрузкой (например, датчиками), рассмотрите моторчики с напряжением 6–12 В и крутящим моментом от 1 кг·см. Варианты типа 130 или 180 (диаметр корпуса 13–18 мм) подойдут для моделей весом до 500 грамм. Избегайте моторов без маркировки – их характеристики часто нестабильны.
Источник питания выбирайте исходя из напряжения моторчика и продолжительности работы. Для N20 на 3 В достаточно двух пальчиковых батареек AA (3 В, 2000 мА·ч), но время работы составит 30–60 минут. Литий-полимерные аккумуляторы (LiPo) 3,7 В емкостью 500–1000 мА·ч компактнее и обеспечивают 1–2 часа непрерывного движения, но требуют контроллера заряда.
При использовании моторов на 6 В и выше рассмотрите батарейный отсек на 4–8 элементов AA (6–12 В) или LiPo-аккумулятор на 7,4 В (2S). Учтите, что повышение напряжения увеличивает скорость, но снижает крутящий момент. Для точной настройки добавьте переменный резистор (потенциометр) в цепь питания.
Для автономных проектов с длительным временем работы (более 2 часов) подойдут никель-металлгидридные (NiMH) аккумуляторы формата AA или AAA. Они дешевле LiPo, но тяжелее и имеют меньшую плотность энергии. Емкость 2000–2500 мА·ч обеспечит стабильное питание моторчика на 3–6 В без перегрева.
Избегайте использования одноразовых батареек типа «Крона» (9 В) – их емкость (500–600 мА·ч) слишком мала для моторчиков, а стоимость эксплуатации высока. Если требуется компактность, выбирайте LiPo-аккумуляторы с защитой от глубокого разряда (например, модели с встроенным PCB).
Для тестирования моторчика перед сборкой подключите его к источнику питания через мультиметр. Измерьте ток потребления: при напряжении 3 В он не должен превышать 0,5 А для N20 и 1 А для 130-го мотора. Превышение этих значений указывает на неисправность или неправильный выбор нагрузки.
При параллельном подключении нескольких моторчиков суммируйте их токи потребления. Например, два N20 на 3 В с током 0,3 А каждый потребуют источник питания с током не менее 0,6 А. Используйте стабилизатор напряжения (например, LM7805) при питании от аккумулятора с напряжением выше номинала моторчика.

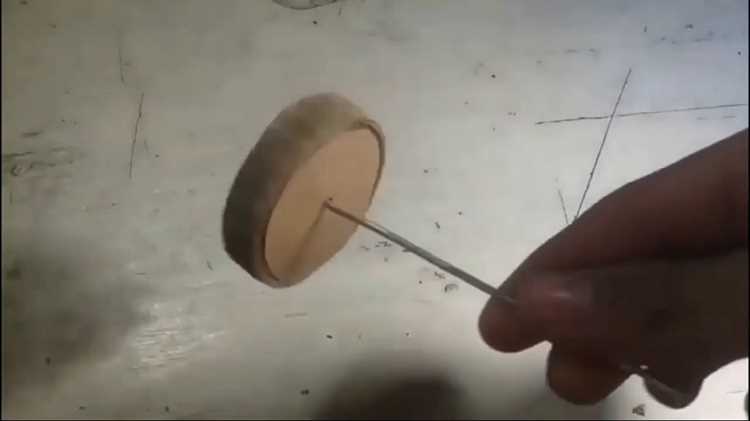

Подготовка материалов и инструментов для сборки корпуса
Для корпуса подойдут легкие, но прочные материалы: фанера толщиной 3–5 мм, пластик (например, полипропилен или ПВХ) или листовой металл до 1 мм. Фанера удобна для лазерной резки, пластик – для гибкости и водостойкости, металл – для повышенной жесткости. Избегайте ДСП и картона: первый крошится, второй не выдерживает нагрузок. Если планируете радиоуправление, заложите в корпус отсек для батареи 9V или LiPo с габаритами не менее 60×40×20 мм.
Инструменты зависят от выбранного материала:
- Фанера/пластик: электролобзик с пилками по дереву или металлу, наждачная бумага (зерно 120–240), столярный клей или суперклей, струбцины, линейка и карандаш для разметки.
- Металл: ножницы по металлу, дрель со сверлами 2–4 мм, напильник для обработки краев, паяльник (если требуется соединение деталей), защитные очки.
- Универсальные: канцелярский нож для подгонки, штангенциркуль (точность до 0,1 мм), отвертка крестовая (для крепежа мотора), мультиметр (проверка контактов).
Дополнительные элементы: винты М3–М4 длиной 10–15 мм с гайками (4–6 шт.), стойки-проставки высотой 10–20 мм (для крепления мотора), двусторонний скотч или термоклей (фиксация электроники). Если корпус сборный, предусмотрите пазы или выступы для соединения деталей без зазоров. Для пластика используйте ацетон или дихлорэтан для склейки – они дают прочный шов, но работайте в проветриваемом помещении.
Крепление колёс и передаточного механизма к мотору
Передаточный механизм на основе зубчатых колёс требует точного расчёта межосевого расстояния. Для моторов с оборотами 3000–6000 об/мин оптимальное передаточное число – 1:3 или 1:4. Используйте модуль зубчатых колёс 0,5–1,0: меньший модуль снижает шум, но увеличивает риск проскальзывания. Крепите шестерни на валу через шпоночный паз или клеем для металла (например, Permatex 271), если конструкция неразборная. Избегайте прямого контакта металла с пластиком – это ускорит износ.
Ременная передача эффективна при длине ремня до 150 мм. Выбирайте зубчатые ремни с шагом 2–3 мм (например, GT2) и шкивы с количеством зубьев от 16 до 36. Натяжение регулируйте перемещением мотора на монтажной пластине: прогиб ремня под усилием 1 кг должен составлять 5–7 мм. При креплении шкивов на валу используйте установочные винты с коническим концом – они центрируют деталь и предотвращают радиальное биение.
Для фрикционной передачи подойдут колёса из резины с твёрдостью 60–70 Shore A. Диаметр ведущего колеса должен быть в 1,5–2 раза меньше ведомого, чтобы обеспечить достаточное сцепление. Крепите колёса к валу через фланцевые муфты или термоусадочные трубки, нагретые до 120°C. Избегайте смазки в зоне контакта – это снизит трение и приведёт к проскальзыванию. При сборке проверяйте параллельность валов: отклонение более 1° вызовет неравномерный износ.
Если мотор имеет резьбовой выход вала (например, М4), используйте гайку с контргайкой для фиксации колёс. Подложите под гайку шайбу Гровера, чтобы компенсировать вибрацию. Для моторов с гладким валом применяйте цанговые зажимы или клеммные колодки с винтовым креплением. При установке нескольких колёс на один вал разделяйте их дистанционными втулками толщиной 5–10 мм, чтобы исключить трение между деталями.
После сборки проверьте плавность хода: колёса должны вращаться без заеданий при ручном прокручивании. Запустите мотор на 30 секунд без нагрузки, затем на 1–2 минуты с частичной нагрузкой. Температура подшипников не должна превышать 50°C – перегрев указывает на чрезмерное трение или перекос. При необходимости отрегулируйте натяжение ремня или положение колёс, повторно затянув крепёжные элементы.
Монтаж электрической схемы и подключение выключателя
Для сборки схемы потребуются: моторчик постоянного тока (3–6 В), батарейный отсек на 2–4 AA элемента, выключатель ползункового или кнопочного типа, провода сечением 0,5–0,75 мм² и паяльник с припоем. Начните с фиксации моторчика на шасси – закрепите его так, чтобы вал свободно вращался, не касаясь других деталей. Подключите клеммы мотора к проводам: красный (плюс) и черный (минус) – соблюдайте полярность, иначе вал будет вращаться в обратную сторону.
Разместите батарейный отсек в устойчивом положении, например, под днищем или внутри корпуса. Припаяйте провода от отсека к выключателю: плюсовой провод – к центральному контакту, минусовой – напрямую к мотору. Если используете ползунковый выключатель, проверьте его работоспособность мультиметром в режиме прозвонки: в положении «включено» сопротивление между контактами должно стремиться к нулю.
Соедините оставшийся провод от выключателя с плюсовой клеммой мотора. Для надежности изолируйте места пайки термоусадочной трубкой или изолентой. Избегайте скруток – они окисляются и увеличивают сопротивление. Если мотор работает рывками, проверьте качество контактов: зачистите провода, повторно пропаяйте соединения и убедитесь, что батареи заряжены не менее чем на 70%.
Для защиты схемы от короткого замыкания добавьте диод 1N4007 параллельно мотору, анодом к минусу, катодом к плюсу. Это предотвратит повреждение элементов при резком изменении полярности или скачках напряжения. Диод можно припаять непосредственно к клеммам мотора, но следите, чтобы он не касался вращающихся частей.
| Элемент | Тип/параметры | Назначение |
|---|---|---|
| Моторчик | DC 3–6 В, 100–300 мА | Привод колес или механизма |
| Выключатель | Ползунковый/кнопочный, 250 В/3 А | Управление питанием |
| Диод | 1N4007, 1 А/1000 В | Защита от обратного тока |
| Провода | Многожильные, 0,5–0,75 мм² | Соединение элементов |
Перед финальной сборкой протестируйте схему на макете. Подключите батареи, включите выключатель и убедитесь, что мотор вращается плавно, без посторонних шумов. Если обороты слишком низкие, замените батареи на свежие или используйте отсек на 4 элемента вместо 2. При необходимости регулировки скорости добавьте переменный резистор на 10 кОм последовательно с мотором, но учтите, что это снизит крутящий момент.
Закрепите все провода пластиковыми стяжками или клеем, чтобы они не болтались и не попадали под колеса. Выключатель выведите на доступное место – например, на боковую панель корпуса. Если машинка управляется дистанционно, замените механический выключатель на транзисторный ключ (например, BC547) с управлением от микроконтроллера.
Тестирование и устранение неполадок в движении машинки
Первый запуск собранной машинки проводите на ровной поверхности без уклонов – идеально подойдет гладкий стол или линолеум. Если колеса вращаются, но машинка не движется, проверьте сцепление с поверхностью: резиновые шины должны плотно прилегать, без зазоров. При пробуксовке замените колеса на более мягкие или увеличьте их диаметр на 5–10 мм. Если моторчик работает, но машинка едет рывками, осмотрите шестерни редуктора – между зубьями не должно быть стружки или заусенцев.
При неравномерном движении (машинка уходит в сторону) измерьте расстояние от оси до поверхности с обеих сторон: разница более 1 мм вызывает перекос. Отрегулируйте высоту подвески или подложите шайбы под крепления колес. Если машинка разворачивается на месте, проверьте полярность подключения моторчиков: при противоположном вращении колес поменяйте провода местами на одном из двигателей.
Шум при движении часто указывает на трение деталей. Нанесите каплю силиконовой смазки на оси колес и шестерни редуктора – это снизит сопротивление. Если скрип не исчезает, ослабьте крепления моторчика и сместите его на 1–2 мм от корпуса, чтобы исключить касание металлических частей. Для пластиковых шестерен используйте только легкие смазки – густые составы увеличивают нагрузку на мотор.
При остановке машинки под нагрузкой (например, при подъеме на небольшой уклон) проверьте напряжение питания: для моторчиков на 3–6 В минимальный порог – 2,8 В. Если батарея разряжена, замените ее или используйте блок питания с регулировкой напряжения. Для увеличения крутящего момента установите редуктор с передаточным числом 1:40 или выше – это снизит скорость, но повысит тягу.
Если машинка движется слишком быстро и не слушается управления, уменьшите напряжение питания на 0,5–1 В или добавьте резистор 10–20 Ом в цепь моторчика. Для точной настройки используйте переменный резистор на 50 Ом. При отсутствии реакции на пульт проверьте частоту приемника и передатчика – они должны совпадать (обычно 2,4 ГГц или 433 МГц). Замените батарейки в пульте, если сигнал слабый.
Вибрация при движении возникает из-за дисбаланса колес. Закрепите на ободе кусочек пластилина или скотча, чтобы уравновесить массу. Если вибрация сохраняется, проверьте подшипники: люфт более 0,3 мм требует замены. Для металлических осей используйте бронзовые втулки – они снижают трение и шум.
При перегреве моторчика отключите питание и дайте ему остыть 5–10 минут. Проверьте нагрузку: если машинка застревает на неровностях, уменьшите вес корпуса или установите колеса большего диаметра. Для длительной работы используйте моторчики с рабочим током не более 1 А – превышение приводит к перегреву обмотки. При необходимости добавьте радиатор из алюминиевой пластины 20×20 мм, приклеив его к корпусу двигателя.
Если машинка останавливается через 10–15 секунд после старта, проверьте контакты батарейного отсека: окисление или неплотное прилегание снижают ток. Зачистите клеммы наждачной бумагой и зафиксируйте батареи пружинными зажимами. Для стабильной работы используйте аккумуляторы NiMH вместо щелочных – они обеспечивают равномерное напряжение до полной разрядки.
