Обшивка двери Toyota Camry V50 (2011–2017 гг.) крепится на 8–10 пластиковых клипсах и двух винтах под декоративными заглушками. Первым делом отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. Начните с демонтажа ручки открывания двери: подденьте плоской отверткой фиксатор, расположенный под резиновым уплотнителем, и снимите тягу.
Следующий шаг – удаление динамика. На моделях с аудиосистемой JBL он закреплен тремя винтами Torx T20, на базовых версиях – двумя саморезами под крестовую отвертку. Отсоедините разъем проводки, потянув за фиксатор вверх. Если динамик не поддается, проверьте наличие дополнительного крепежа под декоративной сеткой.
Для снятия панели управления стеклоподъемниками используйте пластиковую лопатку или тонкую отвертку, обернутую изолентой. Подденьте блок снизу, начиная с угла, ближайшего к зеркалу. Отсоедините разъем, нажав на фиксатор сбоку. Обратите внимание: на водительской двери разъем имеет дополнительную защелку, которую нужно отжать пальцем.
Основная часть обшивки держится на клипсах, расположенных по периметру. Начинайте демонтаж с нижнего угла, постепенно перемещаясь вверх. Если клипса сломалась, замените ее на новую (артикул Toyota 90467-08001). После снятия обшивки проверьте состояние влагозащитной пленки – при повреждениях замените ее, чтобы избежать коррозии металла.
Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери Тойота Камри V50 потребуется набор пластиковых монтажных лопаток с разной шириной рабочей части. Оптимальный вариант – комплект из 3–4 лопаток толщиной 2–5 мм: тонкие (2–3 мм) для деликатного поддевания клипс, широкие (4–5 мм) – для равномерного распределения нагрузки при отделении панели от металлического каркаса. Избегайте металлических инструментов: они царапают пластик и повреждают лакокрасочное покрытие дверной полости.
Крестообразная отвёртка PH2 необходима для выкручивания саморезов, фиксирующих обшивку в нижней части двери и возле ручки. В некоторых модификациях V50 встречаются винты под шестигранник 5 мм – проверьте их наличие заранее. Для ускорения работы используйте отвёртку с магнитным наконечником: мелкие крепёжные элементы не потеряются в полости двери.
Плоская отвёртка с шириной жала 5–7 мм пригодится для аккуратного снятия декоративных заглушек и накладок. Например, поддевать пластиковую крышку динамика или заглушку крепления ручки двери лучше именно ею, предварительно обернув жало изолентой, чтобы не повредить поверхность. Не применяйте силу: заглушки часто держатся на защёлках с ограниченным запасом прочности.
Специальный съёмник для дверных клипс (например, Lisle 57750 или аналоги) упростит демонтаж пластиковых пистонов, которыми обшивка крепится к металлическому каркасу. В Камри V50 используются клипсы типа «ёлочка» с центральным фиксатором – стандартный съёмник позволяет вытащить их без разрушения. Альтернатива – тонкие плоскогубцы с узкими губками, но риск сломать пистон выше.
Для отсоединения электрических разъёмов (стеклоподъёмников, зеркал, динамиков) понадобятся тонкогубцы с изолированными ручками или пластиковый клин для разжима фиксаторов. Разъёмы в V50 часто имеют хрупкие защёлки – не тяните за провода, а нажимайте на фиксатор параллельно корпусу. При работе с подсветкой двери используйте мультиметр для проверки цепи перед отключением.
Вспомогательные инструменты: фонарик с узким лучом для освещения труднодоступных мест, малярный скотч для маркировки снятых деталей и крепежа, а также силиконовая смазка для обработки резиновых уплотнителей после сборки. Храните все винты и клипсы в отдельных пакетах с пометками – это ускорит обратную установку обшивки.
Как правильно отсоединить электрические разъемы и тросики
На обшивке двери Тойота Камри V50 закреплены разъемы динамика, блока управления стеклоподъемниками и, в зависимости от комплектации, датчика положения стекла или подогрева зеркал. Перед отсоединением отключите аккумулятор, чтобы избежать короткого замыкания. Разъемы фиксируются пластиковыми защелками – нажмите на них пальцами или плоской отверткой, удерживая корпус разъема, затем потяните в стороны. Не тяните за провода: усилие должно прикладываться только к пластиковому корпусу. Если разъем не поддается, проверьте наличие дополнительных фиксаторов – на некоторых моделях они скрыты под резиновыми заглушками.
Тросик замка двери крепится к механизму блокировки металлическим зажимом. Чтобы его снять, сдвиньте фиксатор в сторону тонкой отверткой, одновременно придерживая тросик, чтобы он не соскочил с направляющей. На конце тросика может быть пластиковая втулка – ее нужно аккуратно вынуть из паза, не деформируя. Если тросик прикипел, обработайте место соединения WD-40 и подождите 2–3 минуты. Избегайте резких рывков: это может повредить пластиковые направляющие внутри механизма.
После отсоединения разъемов и тросиков закрепите их скотчем или пластиковыми стяжками к металлическому каркасу двери, чтобы они не мешали при снятии обшивки и не повредились. Проверьте состояние уплотнительных резинок на разъемах – при наличии трещин или деформаций замените их перед обратной сборкой. Если провода имеют признаки окисления, зачистите контакты мелкозернистой наждачной бумагой и обработайте контактной смазкой.

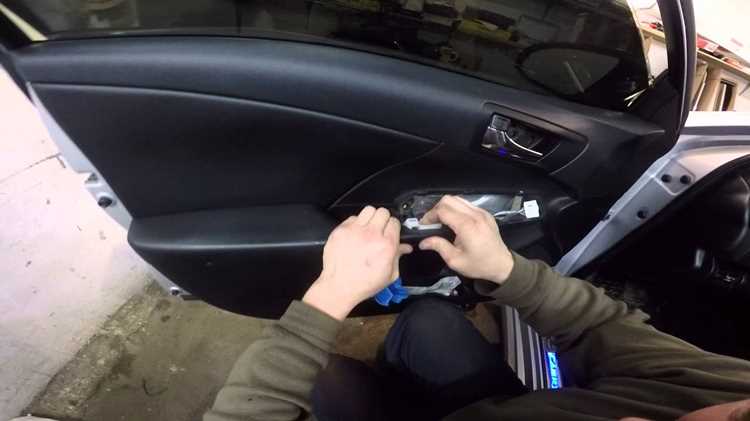

Где находятся скрытые крепления обшивки и как их снять
Обшивка двери Toyota Camry V50 фиксируется не только видимыми клипсами, но и скрытыми креплениями, расположенными в труднодоступных местах. Основные зоны – нижний край панели, область вокруг ручки открывания двери и пространство за динамиком. Пропуск хотя бы одного элемента приведет к повреждению пластиковых защелок или деформации обшивки.
В таблице ниже указаны типы скрытых креплений, их точное расположение и инструменты для демонтажа:
| Тип крепления | Расположение | Инструмент | Особенности снятия |
|---|---|---|---|
| Металлический винт | За пластиковой заглушкой в нижней части подлокотника | Крестовая отвертка PH2 | Заглушку поддеть плоской лопаткой, винт открутить против часовой стрелки |
| Пластиковая клипса | Внутренний край обшивки у дверного замка | Пластиковый съемник или отвертка с насадкой | Надавить на центр клипсы, затем потянуть обшивку на себя |
| Фиксатор троса | За ручкой открывания двери | Плоскогубцы с узкими губками | Отсоединить трос от механизма, предварительно сжав фиксатор |
| Электрический разъем | За блоком управления стеклоподъемником | Руки или тонкая отвертка | Нажать на фиксатор разъема, отсоединить без рывков |
Начинайте демонтаж с нижнего угла обшивки, постепенно продвигаясь к центру. Используйте пластиковую лопатку для отделения панели от металлического каркаса двери – это предотвратит царапины. В зоне динамика обшивка крепится на двух дополнительных клипсах, которые часто ломаются при неаккуратном снятии. Перед отсоединением проверьте, не осталось ли незамеченных защелок, слегка покачав панель.
Трос ручки открывания двери фиксируется пластиковым держателем, который легко сломать при сильном нажатии. Чтобы его снять, сдвиньте фиксатор в сторону ручки на 3–4 мм, затем потяните трос на себя. Если он не поддается, проверьте, не зацепился ли он за внутренний механизм – в этом случае потребуется частично разобрать дверь.
Электрические разъемы блока управления стеклоподъемником и зеркалами расположены под обшивкой в верхней части двери. Перед отсоединением отключите аккумулятор, чтобы избежать короткого замыкания. Разъемы имеют цветовую маркировку: желтый – питание, черный – масса, синий – сигнал. Запомните порядок подключения или сфотографируйте перед демонтажем.
После снятия всех креплений обшивка останется висеть на проводах. Аккуратно отсоедините их, придерживая панель, чтобы не повредить контакты. Если обшивка не снимается, проверьте наличие дополнительных винтов под декоративными накладками – на некоторых модификациях V50 они прячутся за резиновыми уплотнителями.

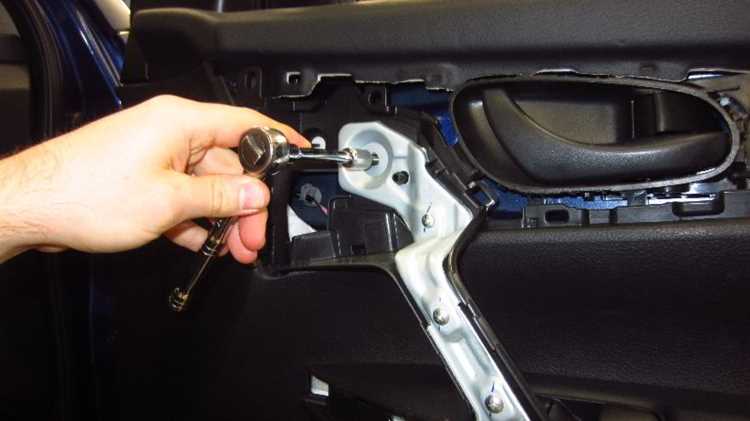

Как избежать повреждения пластиковых клипс при снятии
Избегайте металлических инструментов: они деформируют посадочные гнёзда клипс, особенно на участках с двойным креплением (например, возле ручки двери). Если клипса не поддаётся, прогрейте её строительным феном до 40–50°C в течение 10–15 секунд – пластик станет эластичнее. Для особо упрямых защёлок применяйте специальный съёмник с регулируемым усилием (артикул TY-0189 для V50), который равномерно распределяет давление.
После снятия обшивки осмотрите клипсы на наличие трещин или сломанных лепестков. Замените повреждённые элементы сразу: оригинальные клипсы для V50 имеют маркировку 75467-06020 (верхние) и 75467-06030 (нижние). Храните снятые клипсы в магнитном лотке, чтобы не потерять мелкие детали – их отсутствие приведёт к дребезгу обшивки после установки.
Пошаговая последовательность действий при демонтаже обшивки
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Подготовьте инструменты: пластиковые монтажные лопатки (2–3 шт.), отвертку с плоским жалом (3–5 мм), крестовую отвертку PH2, магнитную головку на 10 мм для снятия динамиков, а также пинцет для извлечения мелких крепежей.
Снимите декоративную накладку внутренней ручки двери. Для этого подденьте её пластиковой лопаткой с нижнего края, начиная от угла, ближайшего к зеркалу. Накладка фиксируется на трех защелках: две по бокам и одна сверху. Аккуратно отсоедините её, не прилагая чрезмерных усилий, чтобы не повредить пластиковые фиксаторы.
Отверните винты крепления обшивки. На Тойота Камри V50 их расположение следующее:
- Один винт под снятой накладкой ручки (крестовая отвертка PH2).
- Два винта в нижней части обшивки (за защитным кожухом подлокотника, доступны после снятия пластиковой заглушки).
- Один винт в нише для динамика (если установлен штатный динамик, его потребуется демонтировать).
- Два винта в торце двери (под резиновым уплотнителем, который нужно отогнуть).
Отсоедините электрические разъемы. На обшивке закреплены провода для стеклоподъемника, зеркала с электроприводом (если есть), кнопки блокировки дверей и динамика. Разъемы фиксируются пластиковыми защелками – нажмите на них пальцем или отверткой, затем потяните разъем на себя. Для удобства закрепите провода скотчем к металлическому каркасу двери, чтобы они не мешали дальнейшей работе.
Начните отделение обшивки от металлического каркаса двери. Вставьте пластиковую лопатку между обшивкой и дверью в верхнем углу (со стороны зеркала) и аккуратно отожмите защелки. Двигайтесь по периметру, последовательно освобождая фиксаторы: сначала верхний край, затем боковые стороны, и в последнюю очередь – нижнюю часть. Всего на обшивке 8–10 защелок, расположенных с шагом 15–20 см.
После освобождения всех креплений потяните обшивку на себя, начиная с верхнего края. Если она не поддается, проверьте наличие пропущенных винтов или защелок. Избегайте резких движений – пластик может треснуть. При снятии обшивки с передней двери обратите внимание на тросик ручного замка (если он есть): его нужно аккуратно отсоединить от механизма, нажав на фиксатор и вытащив наконечник из паза.
Уложите снятую обшивку на чистую поверхность, избегая контакта с острыми предметами. Проверьте состояние уплотнительной прокладки между обшивкой и дверью – при наличии повреждений замените её. Для обратной установки выполните действия в обратном порядке, начиная с подключения разъемов и заканчивая фиксацией винтов. Затягивайте крепеж с усилием 2–3 Н·м, чтобы не сорвать резьбу в пластиковых втулках.
Как установить обшивку обратно без зазоров и перекосов
Перед установкой проверьте состояние всех крепежных элементов: клипс, пистонов и винтов. На Тойота Камри V50 обшивка фиксируется 8–12 пластиковыми клипсами (зависит от года выпуска) и 2–3 винтами под заглушками. Замените поврежденные клипсы – артикул оригинальных деталей 75467-06010 или аналоги от Febi (04671). Смажьте новые клипсы силиконовой смазкой, чтобы они легче входили в отверстия кузова.
Начинайте установку с верхней части обшивки, совмещая ее с технологическими выступами на двери. Прижмите панель в районе зеркала заднего вида и убедитесь, что защелки вошли в пазы без перекоса. Далее последовательно фиксируйте обшивку по периметру, двигаясь сверху вниз и от центра к краям. Особое внимание уделите углам: на V50 часто возникают зазоры в нижней части из-за неправильного положения уплотнительной прокладки.
- Затягивайте винты крест-накрест, начиная с центрального (под ручкой двери). Момент затяжки – 2,5–3 Н·м.
- Проверьте работу стеклоподъемника и дверной ручки до окончательной фиксации обшивки.
- Если обшивка не садится плотно, не прикладывайте силу – снимите и осмотрите на наличие посторонних предметов в посадочных местах.
После установки пройдитесь по периметру обшивки рукой, прижимая ее к двери с усилием 5–7 кг. Это поможет клипсам окончательно зафиксироваться. Зазоры более 1,5 мм устраняются повторным снятием и корректировкой положения панели. На V50 критичные места – стык обшивки с подлокотником и нижний край у порога.
