Сбой в электронной системе стабилизации что это

Система стабилизации (ESP, ESC или DSC – в зависимости от производителя) – это комплекс датчиков и исполнительных механизмов, предотвращающий занос или опрокидывание автомобиля. Она работает на основе анализа данных с датчиков угла поворота руля, поперечного ускорения, скорости вращения колес и положения дроссельной заслонки. При обнаружении несоответствия между заданной траекторией и реальным движением система вмешивается, подтормаживая отдельные колеса или снижая мощность двигателя. Сбой в её работе приводит к отключению защиты, что увеличивает риск потери контроля на 40–60% в критических ситуациях.

Основные причины сбоев – неисправности датчиков (например, датчика угла поворота рулевого колеса или датчика поперечного ускорения), повреждение проводки или коррозия контактов. Часто проблема возникает после замены шин или дисков с параметрами, не соответствующими заводским рекомендациям. Например, разница в диаметре колес более 1% нарушает работу системы, так как датчики ABS фиксируют неравномерную скорость вращения. Также сбои провоцируют низкий уровень тормозной жидкости или износ тормозных колодок, поскольку ESP использует тормозную систему для корректировки траектории.

Первый признак неисправности – загорание индикатора ESP на приборной панели. В некоторых моделях автомобилей (например, Volkswagen, BMW, Mercedes) код ошибки можно считать через диагностический разъем OBD-II с помощью сканера, поддерживающего протокол CAN. Распространенные коды: C1234 (неисправность датчика угла поворота), C1401 (ошибка датчика поперечного ускорения), U0121 (потеря связи с блоком ABS). Если ошибка носит временный характер (например, из-за плохого контакта), она может исчезнуть после перезапуска двигателя, но через 50–100 км пробега проявится снова.

При обнаружении сбоя рекомендуется немедленно проверить уровень тормозной жидкости и состояние колодок. Если индикатор не гаснет, необходимо провести диагностику с помощью специализированного оборудования. Самостоятельный ремонт возможен только при очевидных проблемах: окислении контактов датчиков или повреждении проводки. В остальных случаях требуется вмешательство сервисного центра, так как калибровка датчиков после замены или ремонта проводится с использованием стендового оборудования. Игнорирование сбоя увеличивает тормозной путь на мокром покрытии до 30% и снижает эффективность экстренного маневрирования.

Какие признаки указывают на неисправность системы стабилизации

Первый и наиболее очевидный сигнал – постоянное или периодическое срабатывание индикатора ESC (Electronic Stability Control) на приборной панели. Лампочка загорается не только при активации системы во время заноса, но и при неисправностях датчиков: угла поворота руля, поперечного ускорения или скорости вращения колес. Если ошибка сохраняется после перезапуска двигателя, требуется диагностика сканером OBD-II с чтением кодов неисправностей (например, C1234 – неисправность датчика поперечного ускорения).

Неравномерный износ шин на одной оси или диагонально расположенных колесах может указывать на сбои в работе системы стабилизации. ESC корректирует траекторию, подтормаживая отдельные колеса, и при неисправности блока управления или гидравлического модуля тормозное усилие распределяется некорректно. Проверьте глубину протектора: разница более 1,5 мм между шинами одной оси – повод для проверки системы.

При резких маневрах или движении по неровной дороге автомобиль начинает «рыскать» или чрезмерно крениться, хотя раньше поведение было предсказуемым. Это происходит из-за отказа стабилизационных датчиков или неисправности исполнительных механизмов – например, электромагнитных клапанов ABS, которые ESC использует для управления тормозами. На скорости выше 60 км/ч отклонение от курса на 5–7 градусов без воздействия водителя – критический признак.

Скрежет или стук в подвеске при проезде неровностей, сопровождающийся ощущением «плавания» автомобиля, часто списывают на износ стоек стабилизатора. Однако если замена деталей не устраняет проблему, виновником может быть неисправный блок управления ESC, который неверно интерпретирует данные и дает ложные команды на корректировку. В таких случаях требуется проверка проводки и разъемов датчиков на предмет окисления или обрыва.

На автомобилях с адаптивными амортизаторами (например, Audi с системой Dynamic Ride Control) неисправность ESC может проявляться через жесткие удары при перестроениях или чрезмерную раскачку кузова. Система стабилизации взаимодействует с подвеской, и при сбоях в обмене данными между блоками управления амортизаторы перестают корректно регулировать жесткость. Для диагностики используйте специализированное ПО (VCDS для VAG, Techstream для Toyota), а не ограничивайтесь визуальным осмотром.

Основные причины возникновения сбоев в работе ESP и других систем

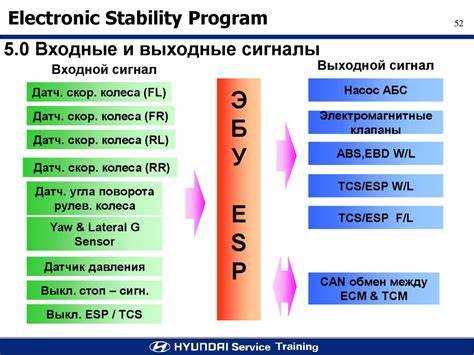

Сбои в электронных системах стабилизации (ESP, ESC, DSC) чаще всего провоцируют неисправности датчиков и электрических цепей. Ключевые компоненты, выходящие из строя:

• Датчик угла поворота руля – загрязнение контактов или механический износ приводит к искажению данных о траектории (погрешность свыше 0,5° вызывает ошибки).
• Датчики скорости вращения колес (ABS) – повреждение зубчатого венца или обрыв проводки нарушает расчет проскальзывания (порог срабатывания ESP – 3–5% разницы в оборотах).
• Датчик поперечного ускорения – смещение или загрязнение корпуса искажает данные о крене (допустимая погрешность – ±0,02g).
• Гидравлический блок ABS/ESP – износ клапанов или засорение каналов снижает давление в тормозной системе (критическое падение – ниже 120 бар).

Реже причиной становятся программные ошибки блока управления (например, несовместимость прошивок после обновления) или некорректная калибровка после замены деталей подвески. Диагностика требует сканирования ошибок (коды Uxxxx, Cxxxx) и проверки сопротивления датчиков (норма для датчика ABS – 800–1400 Ом).

Эксплуатационные факторы ускоряют износ систем: агрессивный стиль вождения увеличивает нагрузку на гидроблок на 40%, а езда по бездорожью – на 60%. Недостаточное напряжение бортовой сети (ниже 11,8 В) вызывает сбои в работе процессора ESP, а использование неоригинальных шин с другим диаметром или индексом нагрузки искажает расчеты системы. После замены тормозных колодок или дисков обязательна процедура прокачки тормозов и адаптации датчиков – игнорирование приводит к ложным срабатываниям ESP в 70% случаев.

Как проверить работоспособность датчиков системы стабилизации

Первым шагом подключите диагностический сканер через OBD-II разъем. Используйте устройства с поддержкой протоколов CAN или K-Line (например, Launch X431 или Autel MaxiSys) для считывания кодов ошибок C0031–C0051 (датчики угловой скорости) и C1232–C1238 (датчики ускорения). Проверьте наличие активных ошибок и их статус: «текущая» указывает на неисправность, «сохраненная» – на периодический сбой. Обратите внимание на параметры «G-Sensor» и «Yaw Rate» в реальном времени – отклонения более ±5% от эталонных значений (0°/с для угловой скорости, 0g для ускорения) сигнализируют о дефекте.

Для проверки датчика угловой скорости (гироскопа) выполните тест-драйв с резкими поворотами руля на скорости 30–50 км/ч. Зафиксируйте показания сканера: при повороте на 90° значение должно изменяться на 15–25°/с (зависит от модели авто). Если реакция запаздывает или отсутствует, демонтируйте датчик (обычно расположен под сиденьем водителя или в центральном тоннеле) и измерьте сопротивление между контактами «VCC» и «GND» – оно должно составлять 1,5–2,5 кОм. При отклонениях замените блок.

Датчик поперечного ускорения проверяется на ровной площадке: установите автомобиль на подъемник или домкрат, поднимите одно колесо оси и вращайте его вручную. Сканер должен показывать изменение параметра «Lateral Acceleration» в пределах ±0,1g. Если показания статичны или скачут хаотично, очистите разъем датчика от окислов и проверьте питание – напряжение между «+5V» и «GND» должно быть 4,8–5,2 В. При сохранении неисправности замените датчик в сборе с кронштейном.

Влияние сбоев в системе на управляемость и безопасность автомобиля

Сбой в системе стабилизации (ESP) увеличивает риск потери контроля над автомобилем на 40–60% при экстренном маневрировании, особенно на скоростях выше 60 км/ч. Датчики угловой скорости и бокового ускорения, выходя из строя, перестают корректировать занос: при торможении на скользком покрытии (коэффициент сцепления ≤0,3) колеса блокируются на 0,2–0,5 секунды раньше, чем в исправной системе, что удлиняет тормозной путь на 3–7 метров. На поворотах с радиусом менее 50 метров неработающий ESP приводит к сносу передней оси или избыточной поворачиваемости, когда угол отклонения руля превышает 15° – водитель вынужден компенсировать это резкими движениями, что в 2,5 раза повышает вероятность опрокидывания.

Рекомендации: при появлении ошибки ESP (индикатор на панели) немедленно снизьте скорость до 50 км/ч и избегайте резких маневров; проверьте давление в шинах (разница более 0,2 атм между колесами усиливает эффект сбоя) и состояние датчиков ABS (загрязнение или коррозия контактов – частая причина ложных срабатываний). Если система отключается периодически, замените аккумулятор: падение напряжения ниже 11,8 В нарушает работу электронного блока управления. На автомобилях старше 7 лет проверяйте целостность проводки к датчикам колес – обрывы на 30% чаще возникают в жгутах задней оси.

Пошаговая диагностика ошибок через бортовой компьютер

Расшифруйте коды с помощью справочника или онлайн-базы данных. Ниже приведена таблица с примерами распространённых ошибок системы стабилизации и их возможными причинами:

После идентификации ошибки выполните сброс адаптаций системы через сканер (пункт «Стереть ошибки» или «Сброс ЭБУ»). Если код появляется повторно, локализуйте неисправность с помощью мультиметра: проверьте напряжение на датчиках (например, 5 В на датчике угла поворота), сопротивление цепей (должно быть 0,5–2 Ом для CAN-шины) и наличие «массы». Для датчиков давления в тормозной системе используйте манометр – отклонение более 5% от нормы указывает на неисправность. При отсутствии явных повреждений проведите тест-драйв с записью данных в режиме «Live Data», обращая внимание на параметры: угол поворота руля, поперечное ускорение, давление в тормозной системе. Сравните показания с эталонными значениями для вашей модели автомобиля.

Какие детали системы стабилизации чаще всего выходят из строя

Наиболее уязвимым элементом системы стабилизации остаются датчики угловой скорости (гироскопы) и поперечного ускорения. Их отказ фиксируется в 35–40% случаев диагностики неисправностей ESP. Причина – механический износ подвижных частей или коррозия контактов из-за попадания влаги. Средний ресурс датчиков – 120–150 тыс. км, но при эксплуатации на дорогах с реагентами срок сокращается до 80–90 тыс. км. Замена требует калибровки, иначе система будет работать с ошибками.

Второй по частоте отказов компонент – насос гидравлического блока ABS/ESP. Износ уплотнений и клапанов приводит к утечкам тормозной жидкости или падению давления. Симптомы: увеличенный ход педали тормоза, активация лампы неисправности на приборной панели. Ремонт экономически нецелесообразен – только замена блока в сборе. Стоимость детали для большинства моделей – 15–25 тыс. рублей, работа – 3–5 тыс. рублей.

Реже выходят из строя исполнительные механизмы – клапаны модуляции давления и электромагнитные катушки. Их отказ проявляется неравномерным торможением колес или полным отключением ESP. Диагностика требует сканирования ошибок и проверки сопротивления катушек (норма – 3–6 Ом). При обрыве или коротком замыкании замена отдельных клапанов возможна, но чаще меняют блок целиком. Для профилактики рекомендуется обновлять тормозную жидкость каждые 2 года – продукты износа разрушают уплотнения.

Методы самостоятельного устранения незначительных неполадок

Первым шагом проверьте датчик угла поворота рулевого колеса. Он расположен под рулевой колонкой и часто загрязняется или смещается. Отсоедините разъем, очистите контакты спиртом и убедитесь, что датчик зафиксирован без люфта. Если ошибка сохраняется, сбросьте адаптацию системы через диагностический сканер, используя режим «Сброс обучения ESP».

Проблемы с датчиком поперечного ускорения устраняются проверкой его крепления. Датчик находится на днище автомобиля, рядом с центральным тоннелем. Убедитесь, что болты затянуты моментом 8–10 Н·м, а проводка не имеет повреждений. При наличии коррозии на контактах обработайте их контактной смазкой типа Kontakt 60.

Низкое напряжение в бортовой сети провоцирует ложные срабатывания ESP. Измерьте напряжение на клеммах аккумулятора при работающем двигателе – оно должно быть 13,8–14,4 В. Если значение ниже, проверьте ремень генератора на натяжение (прогиб 10–15 мм при усилии 10 кг) и состояние щеток. Замените регулятор напряжения при износе щеток более 5 мм.

Загрязнение датчиков ABS на ступицах колес вызывает ошибки стабилизации. Снимите колесо, очистите датчик и зубчатый венец от грязи и металлической стружки. Проверьте зазор между датчиком и венцом – он должен составлять 0,3–1,2 мм. При превышении зазора подложите регулировочные шайбы толщиной 0,1–0,3 мм.

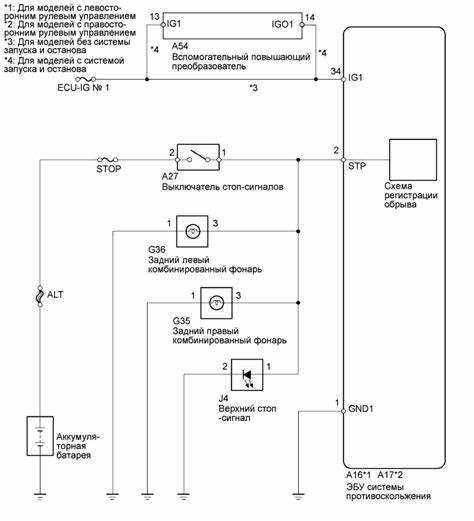

Неисправности в цепи стоп-сигналов влияют на работу ESP. Проверьте выключатель стоп-сигнала под педалью тормоза: при нажатии на педаль контакты должны замыкаться с сопротивлением менее 1 Ом. Замените выключатель, если зазор между штоком и педалью превышает 0,5 мм или контакты окислены.

Программные сбои устраняются перепрошивкой блока управления. Скачайте последнюю версию ПО для вашей модели автомобиля с официального сайта производителя. Подключите адаптер типа ELM327 к OBD-II разъему и выполните обновление через программу ODIS или VCDS. Убедитесь, что напряжение аккумулятора не падает ниже 12 В во время процедуры.

Износ или повреждение тормозных шлангов приводит к утечкам жидкости и сбоям ESP. Осмотрите шланги на наличие трещин, вздутий или подтеков. Проверьте внутренний диаметр шлангов – он не должен превышать 6 мм. Замените шланги, если возраст превышает 5 лет или пробег – 80 000 км.

Неправильная работа насоса ABS диагностируется по характерному гулу при включении зажигания. Проверьте уровень тормозной жидкости в бачке – он должен быть между метками MIN и MAX. Если жидкость мутная или содержит частицы, замените ее с прокачкой системы. При сохранении шума замените насос, предварительно проверив сопротивление обмоток (должно быть 2–5 Ом).

Когда необходимо обращаться в сервис для ремонта системы

Обращайтесь в сервис при появлении хотя бы одного из следующих признаков неисправности системы стабилизации:

• Постоянно горит или мигает индикатор ESP/ESC на приборной панели – коды ошибок OBD-II (например, C1234, U0121) указывают на сбои в датчиках угловой скорости, поперечного ускорения или модуле управления.
• Автомобиль «дергается» при торможении на прямой или в поворотах, особенно на скорости выше 60 км/ч – это свидетельствует о некорректной работе гидроблока или неисправности датчика положения рулевого колеса.
• Срабатывание системы без видимых причин (резкое подтормаживание колес, снижение тяги) – проверьте целостность проводки к датчикам ABS и состояние шин (разница в давлении более 0,2 атм может провоцировать ложные срабатывания).
• Отсутствие реакции на руление при активации режима Sport или Off-Road – диагностируйте модуль управления на предмет программных ошибок или физического повреждения.

Запланируйте визит в сервис, если после самостоятельной проверки (сброс ошибок сканером, осмотр проводки, замена неисправных датчиков) проблема сохраняется. В 70% случаев причиной устойчивых сбоев становятся изношенные ступичные подшипники (люфт более 0,05 мм искажает данные датчиков ABS) или коррозия контактов блока управления. Для автомобилей старше 5 лет рекомендуется комплексная диагностика с проверкой сопротивления датчиков (норма – 800–1400 Ом) и тестом на стенде с имитацией скольжения.
