Как работает компрессор на автомобиле

Автомобильный компрессор – это устройство, преобразующее механическую энергию двигателя в сжатый воздух для накачки шин. В большинстве современных машин используется поршневой компрессор с приводом от коленчатого вала через ременную передачу. Его производительность измеряется в литрах в минуту (л/мин) и варьируется от 30 до 150 л/мин в зависимости от модели. Например, компрессоры для легковых автомобилей обычно выдают 40–60 л/мин, чего достаточно для накачки колеса 195/65 R15 за 2–3 минуты при давлении 2,2 бара.

Ключевой элемент конструкции – поршень с клапанной системой. При движении поршня вниз воздух засасывается через впускной клапан, а при обратном ходе сжимается и выталкивается через выпускной клапан в ресивер или напрямую в шину. Давление на выходе регулируется редуктором и может достигать 7–10 бар, но для большинства задач достаточно 3–4 бар. Важно: при работе компрессора температура воздуха повышается на 50–80°C, что требует использования термостойких материалов в конструкции.

Роль компрессора не ограничивается накачкой шин. Он обеспечивает работу пневматической подвески (в премиальных моделях), тормозной системы грузовиков и автобусов, а также систем кондиционирования. В дизельных двигателях компрессор часто интегрирован с турбонаддувом для повышения эффективности сгорания топлива. Неисправность устройства приводит к падению давления в шинах на 0,1–0,3 бара в неделю, что увеличивает расход топлива на 1–3% и ускоряет износ протектора на 15–20%.

При выборе компрессора обращайте внимание на максимальное рабочее давление (не менее 7 бар для универсального использования) и время непрерывной работы (оптимально – 20–30 минут). Для внедорожников и грузовиков рекомендуются модели с производительностью от 80 л/мин и металлическим корпусом поршня. Регулярно проверяйте состояние воздушного фильтра – его загрязнение снижает КПД на 10–15% и увеличивает нагрузку на двигатель.

Какие типы автомобильных компрессоров существуют и чем они отличаются

Автомобильные компрессоры делятся на три основных типа: поршневые, мембранные и роторные. Каждый из них имеет конструктивные особенности, влияющие на производительность, долговечность и область применения. Выбор зависит от задач: подкачка шин, работа с пневмоинструментом или эксплуатация в экстремальных условиях.

Поршневые компрессоры – самые распространённые. Работают по принципу возвратно-поступательного движения поршня в цилиндре, сжимая воздух. Делятся на одно- и двухцилиндровые модели. Одноцилиндровые компактны, но греются быстрее, их ресурс – 15–20 минут непрерывной работы. Двухцилиндровые мощнее (до 100 л/мин), выдерживают длительные нагрузки, но тяжелее и дороже. Ключевые параметры: давление (обычно 7–10 атм), производительность (30–80 л/мин) и наличие металлического цилиндра – он долговечнее пластикового.

Мембранные компрессоры используют гибкую мембрану вместо поршня. Преимущества: отсутствие трущихся металлических деталей, низкий уровень шума (до 50 дБ) и устойчивость к влаге. Недостатки: низкая производительность (до 30 л/мин) и ограниченное давление (до 4–5 атм). Подходят для легковых автомобилей с небольшими шинами (R13–R16), но не справятся с внедорожниками или грузовиками. Ресурс мембраны – 50–100 часов работы, после чего требуется замена.

Роторные компрессоры (винтовые и спиральные) редко встречаются в бытовых моделях из-за высокой стоимости. Винтовые работают по принципу двух вращающихся роторов, спиральные – за счёт эксцентрикового механизма. Преимущества: высокая производительность (100+ л/мин), непрерывная работа без перегрева и КПД до 90%. Используются в профессиональных мастерских и грузовом транспорте. Требуют масляной смазки, что усложняет обслуживание.

По типу питания компрессоры бывают:

• Сетевые (220 В) – мощные (до 150 л/мин), но привязаны к розетке. Подходят для гаража.
• Автомобильные (12 В) – работают от прикуривателя или клемм аккумулятора. Производительность – 20–60 л/мин. Ограничение тока (обычно 10–15 А) не позволяет использовать модели мощнее 180 Вт без риска перегорания предохранителя.
• Аккумуляторные – автономные, но дорогие. Ёмкость батареи (2–5 А·ч) определяет количество подкачек (3–8 шин R16). Зарядка занимает 2–4 часа.

Дополнительные критерии выбора:

1. Наличие манометра – аналоговые дешевле, но менее точны (±0,2 атм), цифровые показывают давление с точностью до 0,01 атм.
2. Автоотключение – функция срабатывает при достижении заданного давления, предотвращая перекачку.
3. Защита от перегрева – обязательна для поршневых моделей. Отключает компрессор при превышении температуры (обычно 80–100°C).
4. Комплектация – переходники для мячей, лодок, велосипедов расширяют функционал.

Для легковых автомобилей оптимальны поршневые компрессоры с металлическим цилиндром и производительностью 40–60 л/мин. Пример: Berkut R15 (60 л/мин, 10 атм, автоотключение). Для внедорожников и грузовиков нужны модели с давлением 10+ атм и производительностью 80+ л/мин, например Vitol K-90 (90 л/мин, 12 атм). Мембранные подойдут для дачи или велосипедов – Airline X3 (25 л/мин, 4 атм).

Обслуживание компрессоров сводится к нескольким правилам:

• Поршневые – раз в 3 месяца проверять смазку подшипников (если предусмотрена), очищать воздушный фильтр от пыли.
• Мембранные – хранить в сухом месте, избегать перегибов шланга.
• Роторные – менять масло каждые 500 часов работы (для винтовых моделей).
• Все типы – не эксплуатировать при температуре ниже -10°C без предварительного прогрева.

Типичные ошибки при выборе:

• Покупка мембранного компрессора для шин R17+ – не хватит давления.
• Использование 12-вольтового компрессора мощностью 200+ Вт без прямого подключения к аккумулятору – сгорит прикуриватель.
• Игнорирование длины шланга – короткий (1 м) неудобен для грузовиков, длинный (3+ м) снижает производительность.
• Выбор модели без защиты от перегрева – риск выхода из строя после 10–15 минут работы.

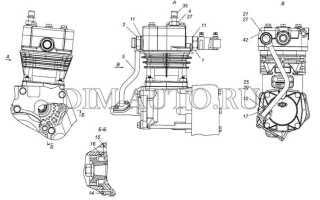

Как устроен поршневой компрессор и почему он самый распространённый

Поршневой компрессор состоит из цилиндра, поршня, впускного и выпускного клапанов, коленчатого вала и шатуна. При вращении вала поршень движется возвратно-поступательно: на такте всасывания воздух поступает через впускной клапан, на такте сжатия – сжимается и выталкивается через выпускной. Давление регулируется зазором между поршнем и цилиндром, а также жесткостью клапанных пружин. В автомобильных моделях часто применяют одноступенчатые конструкции с рабочим давлением до 10 бар, реже – двухступенчатые для повышенных нагрузок.

Ключевое преимущество поршневых компрессоров – простота производства и ремонта. Детали изготавливаются из чугуна, стали или алюминиевых сплавов, что снижает стоимость без ущерба для ресурса. Например, поршневые кольца из легированного чугуна выдерживают до 5000 часов работы при 3000 об/мин. Ремонтопригодность обеспечивается модульной конструкцией: замена клапанов или поршневой группы занимает 1–2 часа даже в полевых условиях.

Энергоэффективность поршневых компрессоров достигает 70–85% при правильной эксплуатации. КПД зависит от степени сжатия и потерь на трение: в моделях с масляным охлаждением он выше на 10–15% за счет снижения износа. Для сравнения, мембранные компрессоры теряют до 30% энергии на деформацию мембраны, а винтовые – на перетечки воздуха между роторами. Поршневые агрегаты оптимальны для задач с переменной нагрузкой, так как сохраняют стабильное давление при изменении расхода воздуха.

Распространенность поршневых компрессоров обусловлена универсальностью: они работают в диапазоне давлений от 2 до 30 бар и расходов от 10 до 1000 л/мин. В автомобильной сфере их используют для накачки шин (3–8 бар), пневмоинструмента (6–10 бар) и систем пневмоподвески (10–15 бар). Компактные модели мощностью 120–200 Вт питаются от бортовой сети 12 В, что делает их незаменимыми в дорожных условиях. Для профессионального применения выпускают агрегаты с ременным приводом и воздушным охлаждением, способные работать непрерывно до 30 минут.

Надежность поршневых компрессоров подтверждается статистикой: при соблюдении регламента обслуживания (замена масла каждые 50 часов, очистка фильтра каждые 25 часов) средний срок службы составляет 8–12 лет. Критические отказы – износ поршневых колец или поломка клапанов – возникают при перегреве или загрязнении воздуха абразивными частицами. Для продления ресурса рекомендуется использовать фильтры тонкой очистки (5 мкм) и избегать работы на предельных режимах (свыше 80% от максимального давления).

Выбор поршневого компрессора зависит от конкретных задач. Для легковых автомобилей достаточно модели с производительностью 30–50 л/мин и давлением 7 бар, для грузовиков – 80–120 л/мин и 10 бар. При покупке обращайте внимание на материал цилиндра (чугун долговечнее алюминия), тип привода (прямой менее надежен, чем ременной) и наличие автоматического отключения при перегреве. Для экстремальных условий (пыль, влага) подходят модели с герметичным корпусом и защитой IP54.

Пошаговый процесс сжатия воздуха в автомобильном компрессоре

Впускной клапан открывается при движении поршня вниз, создавая разрежение в цилиндре. Атмосферный воздух поступает через фильтр, очищающий его от пыли и абразивных частиц размером более 5–10 микрон. Давление на входе составляет 1 бар, температура – около 20–30°C. Эффективность этого этапа зависит от состояния фильтра: засорение на 20% снижает производительность компрессора на 10–15%. Рекомендуется проверять и заменять фильтр каждые 5 000 км пробега или раз в год.

Поршень начинает движение вверх, сжимая воздух в герметичном цилиндре. Объем камеры уменьшается в 5–7 раз, что приводит к росту давления до 7–10 бар. Температура воздуха повышается до 150–200°C из-за адиабатического сжатия. Для предотвращения перегрева и износа деталей используются масляные или безмасляные системы смазки. В масляных компрессорах масло впрыскивается в камеру, снижая температуру на 30–40% и герметизируя зазоры между поршнем и цилиндром.

При достижении заданного давления открывается выпускной клапан, и сжатый воздух поступает в ресивер или напрямую в шину. Клапан срабатывает при превышении давления на 0,2–0,5 бар от установленного значения, предотвращая перегрузку системы. В ресивере воздух охлаждается до 40–60°C, конденсируя влагу, которую необходимо сливать каждые 2–3 недели эксплуатации. Отсутствие слива конденсата приводит к коррозии металлических деталей и снижению ресурса компрессора на 25–30%.

После выпуска воздуха поршень возвращается в нижнюю мертвую точку, и цикл повторяется. Частота циклов зависит от мощности компрессора: модели на 12 В работают с частотой 1 500–2 500 об/мин, обеспечивая производительность 30–50 л/мин. Для стабильной работы важно поддерживать напряжение питания в пределах 11,5–14,5 В – отклонения более 10% вызывают перегрев двигателя и снижение КПД на 15–20%. При подключении к аккумулятору рекомендуется запускать двигатель автомобиля, чтобы избежать просадки напряжения.

Контроль давления осуществляется манометром и реле давления. Манометр должен иметь класс точности не ниже 1,5 и диапазон измерений до 10–12 бар. Реле настраивается на отключение компрессора при достижении давления на 0,3–0,5 бар выше требуемого, предотвращая разрыв шин. Для точной накачки рекомендуется использовать компрессоры с цифровыми манометрами, погрешность которых не превышает ±0,1 бар. После завершения работы необходимо отсоединить шланг от вентиля шины, чтобы избежать утечек воздуха через обратный клапан.

Какие детали компрессора изнашиваются быстрее всего и как их проверить

Автомобильные компрессоры работают в условиях постоянных вибраций, перепадов температур и механических нагрузок. Быстрее всего выходят из строя детали, подверженные трению, давлению или воздействию абразивных частиц. К ним относятся:

• поршневые кольца;
• клапаны (впускной и выпускной);
• подшипники коленчатого вала;
• уплотнительные манжеты;
• электрические щетки (в моделях с электроприводом).

Поршневые кольца изнашиваются из-за трения о стенки цилиндра. Признаки: снижение производительности, повышенный расход масла, металлический стук при работе. Проверка: разберите компрессор, измерьте зазор между кольцом и канавкой поршня – допустимое значение не более 0,15 мм. Если зазор больше, кольца подлежат замене.

Клапаны теряют герметичность из-за усталости металла или загрязнения. Симптомы: компрессор не набирает давление, слышны шипящие звуки. Диагностика: снимите головку блока, осмотрите клапаны на наличие трещин или нагара. Проверьте плотность прилегания – при продувке воздухом через впускной клапан он не должен пропускать воздух в обратном направлении.

Подшипники коленвала страдают от недостатка смазки или попадания пыли. Признаки износа: гул, вибрация, люфт вала. Проверка: прокрутите вал вручную – если слышен хруст или ощущается сопротивление, подшипники требуют замены. Измерьте люфт индикатором часового типа: допустимое значение – не более 0,05 мм.

Уплотнительные манжеты (сальники) разрушаются из-за перегрева или старения резины. Утечка масла или воздуха через них – явный сигнал. Осмотрите места стыков корпуса и вала на наличие масляных подтеков. Для проверки герметичности нанесите мыльный раствор на сальник – появление пузырьков укажет на утечку.

Электрические щетки в компрессорах с электроприводом изнашиваются из-за искрения и трения о коллектор. Признаки: компрессор не запускается, искрение в области щеточного узла. Проверка: снимите защитную крышку, измерьте длину щеток – минимально допустимый размер 5–7 мм. Осмотрите коллектор на наличие подгаров или выработки.

Регулярная проверка этих деталей продлевает срок службы компрессора. Используйте только оригинальные запчасти или аналоги с соответствующими характеристиками. Замену изношенных элементов проводите согласно регламенту производителя, не дожидаясь полного отказа узла.

Как правильно подключить компрессор к автомобильной шине и избежать ошибок

Подсоедините шланг компрессора к вентилю шины, убедившись, что насадка плотно прилегает. Для бескамерных шин используйте насадку с обратным клапаном, чтобы воздух не выходил при отсоединении. Включите компрессор и следите за манометром: накачивайте шину короткими интервалами (10–15 секунд), давая устройству остыть. Перегрев мотора приводит к выходу из строя – превышение рабочего цикла более 20 минут непрерывно недопустимо.

После достижения нужного давления отсоедините шланг резким движением, чтобы минимизировать потерю воздуха. Проверьте герметичность вентиля мыльным раствором – пузырьки укажут на утечку. Храните компрессор в сухом месте, избегая попадания пыли в воздушный фильтр. Раз в 3 месяца смазывайте подвижные части силиконовой смазкой, если это предусмотрено инструкцией.

Почему компрессор перегревается и как продлить срок его службы

Перегрев автомобильного компрессора возникает из-за превышения допустимой нагрузки, недостаточной смазки или засорения системы. Основные причины: работа на предельных оборотах более 15–20 минут без перерыва, низкий уровень масла (менее 30% от нормы), загрязнение воздушного фильтра или радиатора конденсатора. Температура корпуса выше 100°C сигнализирует о критическом состоянии – при 120°C начинается термическое разрушение уплотнений и подшипников. Неисправный термостат или вентилятор охлаждения усугубляют проблему, увеличивая риск заклинивания поршневой группы.

Продлить ресурс компрессора можно за счет строгого соблюдения регламента: проверка уровня масла каждые 50 моточасов, замена воздушного фильтра раз в 3 месяца, очистка конденсатора от грязи не реже двух раз в год. Используйте только рекомендованное производителем масло (например, PAG 46 для R134a) – неподходящая вязкость увеличивает трение на 20–30%. Ограничивайте непрерывную работу 10 минутами с последующим охлаждением в течение 5 минут. Установите датчик температуры на корпус – превышение 90°C требует немедленного отключения. Регулярная диагностика электрических контактов предотвращает перегрузку из-за плохого контакта.

Какие параметры важны при выборе компрессора для разных типов шин

Для внедорожников и грузовых шин (R18–R24 и выше) критичны:

• Производительность от 60 л/мин – накачка крупных шин требует большего объема воздуха.
• Максимальное давление 10–15 атм – необходимо для бескамерных шин с высоким сопротивлением.
• Наличие манометра с точностью до 0,1 атм – перекачка или недокачка крупных шин приводит к неравномерному износу.
• Длина шланга не менее 5 м – позволяет дотянуться до всех колес без перемещения компрессора.

Для мотоциклов и велосипедов достаточно компактных моделей с производительностью 10–20 л/мин и давлением до 8 атм. Главное – наличие адаптеров для разных типов ниппелей (Presta, Schrader) и защита от перегрева, так как маломощные компрессоры часто работают на пределе. Избегайте устройств без автоматического отключения – риск повреждения тонких камер высок.

Как диагностировать неисправности компрессора по звуку и производительности

Первым признаком проблем с компрессором становится изменение звука при работе. Нормальный режим сопровождается равномерным гудением с частотой 50–60 Гц, без резких перепадов тона. Появление металлического лязга или скрежета указывает на износ подшипников вала – зазор более 0,1 мм вызывает вибрацию и ударные нагрузки. Свистящий звук на высоких оборотах сигнализирует о проскальзывании приводного ремня или его растяжении свыше 5% от номинальной длины.

Снижение производительности проявляется в увеличении времени накачки шин. Если компрессор с заявленной производительностью 35 л/мин тратит на подъём давления в 195/65 R15 с 1,8 до 2,2 атм более 3 минут вместо 1,5–2, причиной может быть износ поршневой группы. Замерьте фактическую производительность: подключите манометр к выходу, запустите компрессор и зафиксируйте время достижения 2 атм в герметичном ресивере объёмом 10 л. Отклонение свыше 20% от паспортных данных требует разборки.

Пульсирующий звук с частотой 2–5 Гц при постоянной нагрузке – следствие неисправности клапанов. Впускной или выпускной клапан, потерявший герметичность из-за износа или загрязнения, пропускает воздух обратно в цилиндр, создавая характерные «всхлипы». Проверьте клапаны визуально: налёт масла или металлическая стружка на седле указывают на необходимость замены. Для точной диагностики используйте течеискатель – утечка воздуха через клапан свыше 0,3 л/мин при давлении 3 атм критична.

Резкое падение давления после отключения компрессора говорит о негерметичности системы. Подключите манометр и накачайте шину до 2,5 атм, затем отсоедините шланг. Падение давления более 0,1 атм за 5 минут свидетельствует о повреждении уплотнительных колец поршня или прокладки головки цилиндра. Локализуйте утечку с помощью мыльного раствора: пузырьки в месте соединения головки с блоком или на штоке поршня подтвердят диагноз.

Перегрев корпуса компрессора (температура свыше 80°C на расстоянии 5 см от головки) при работе без нагрузки – признак заклинивания поршня или недостатка смазки. Измерьте ток потребления: превышение номинала на 30% (например, 15 А вместо 11 А для моделей на 12 В) указывает на механическое сопротивление. Разберите компрессор и проверьте зазор между поршнем и цилиндром – допустимое значение не более 0,05 мм. При превышении замените поршневую группу или цилиндр.

Неравномерная работа двигателя компрессора (рывки, провалы оборотов) часто вызвана неисправностью коллекторного узла. Осмотрите щётки: длина менее 5 мм или сколы на графите требуют замены. Проверьте ламели коллектора на наличие подгара – тёмные пятна шириной более 1 мм устраняются шлифовкой мелкозернистой наждачной бумагой. Сопротивление обмоток должно быть в пределах 0,5–1,5 Ом; отклонение свыше 20% указывает на межвитковое замыкание.

Для диагностики электрических неисправностей используйте мультиметр. Падение напряжения на клеммах компрессора ниже 11 В при работающем двигателе автомобиля говорит о проблемах с проводкой или реле. Проверьте целостность предохранителя (обычно 15–20 А) и сопротивление кабеля питания – не более 0,1 Ом на метр. При отсутствии вращения двигателя прозвоните обмотки на обрыв: бесконечное сопротивление подтвердит неисправность. Замените повреждённые компоненты или восстановите контакты пайкой.
