Обогрев заднего стекла – критически важный элемент автомобиля, особенно в условиях низких температур или повышенной влажности. Его неисправность приводит к образованию наледи, ухудшению видимости и повышенному риску ДТП. Средний срок службы нитей обогрева составляет 5–7 лет, но механические повреждения (царапины, сколы) или коррозия контактов могут вывести систему из строя раньше. Мультиметр – единственный инструмент, позволяющий точно диагностировать проблему без демонтажа стекла.
Типичные признаки неисправности: неравномерный прогрев (полосы или холодные участки), полное отсутствие нагрева или срабатывание предохранителя при включении. Причинами могут быть обрыв нитей (сопротивление стремится к бесконечности), короткое замыкание (сопротивление близко к нулю) или окисление контактных площадок. Для проверки потребуется мультиметр с режимом измерения сопротивления (200 Ом) и постоянного напряжения (20 В).
Перед началом диагностики убедитесь, что аккумулятор заряжен, а предохранитель обогрева (обычно 20–30 А) исправен. Работа проводится при выключенном зажигании, если не указано иное. Избегайте касания нитей руками – жировые следы ухудшают теплопроводность и могут спровоцировать локальный перегрев. Следуйте шагам последовательно: пропуск этапа или неверное подключение щупов исказит результаты.
Какие инструменты и материалы понадобятся для диагностики
Основной инструмент – мультиметр с функцией измерения сопротивления (омметр) и постоянного напряжения до 20 В. Подойдут модели с автоматическим выбором диапазона, например, Fluke 17B или UNI-T UT33D. Для точных замеров выбирайте прибор с погрешностью не более 1%. Избегайте дешевых аналогов без сертификации – они могут давать нестабильные показания.
Потребуется набор щупов с тонкими игольчатыми наконечниками. Стандартные «крокодилы» не подойдут из-за плотного расположения нитей обогрева на стекле. Игольчатые щупы позволят проколоть изоляцию контактов без повреждения токопроводящих дорожек. Альтернатива – самодельные щупы из швейных игл, закрепленных на проводах с помощью термоусадки.
Для проверки целостности нитей обогрева используйте увеличительное стекло с подсветкой или цифровой микроскоп с кратностью 10–50x. Это поможет обнаружить микротрещины, окисление или отслоение токопроводящего слоя. Без увеличения дефекты шириной менее 0,1 мм часто остаются незамеченными.
Изоляционная лента или жидкая изолента (например, Permatex 85120) понадобится для временной герметизации мест прокола щупами. Обычный скотч не подходит – он оставляет клейкий след и не обеспечивает надежной изоляции. Для восстановления поврежденных участков нитей используйте специальный токопроводящий клей, например, Loctite 3863 или Permatex 21351.
Для очистки контактов от окислов и грязи приготовьте безворсовую салфетку и спирт изопропиловый (концентрация не менее 90%). Ацетон и бензин применять нельзя – они разрушают пластиковые элементы разъемов. При сильном окислении используйте специальный очиститель контактов, например, CRC Contact Cleaner.
Дополнительно пригодится контрольная лампа на 12 В с проводами или светодиодный пробник. Она поможет быстро проверить наличие напряжения на клеммах без мультиметра. Для фиксации проводов во время тестирования используйте магнитные держатели или мини-струбцины – это освободит руки и предотвратит случайные короткие замыкания.
В некоторых случаях потребуется схема электропроводки автомобиля. Ее можно найти в руководстве по ремонту или на специализированных ресурсах, например, в базе данных Mitchell или AllData. Без схемы сложно определить расположение реле обогрева, предохранителей и точек подключения «массы».
Как правильно подготовить автомобиль и мультиметр к проверке

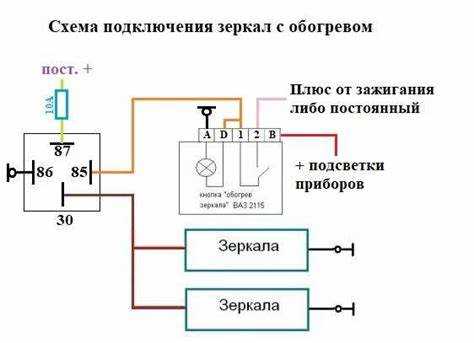

Перед началом диагностики убедитесь, что автомобиль находится в безопасном и стабильном состоянии. Заглушите двигатель, выньте ключ из замка зажигания и отключите аккумулятор на 2–3 минуты, если в инструкции к мультиметру указано требование обесточить цепь. Это исключит риск короткого замыкания при подключении щупов. Проверьте, чтобы заднее стекло было сухим и чистым – влага или грязь могут исказить показания сопротивления. Если на стекле есть трещины или повреждения нитей обогрева, зафиксируйте их расположение: это поможет локализовать неисправность.
Настройте мультиметр до подключения к автомобилю. Переведите прибор в режим измерения сопротивления (Ω) с пределом 200 Ом – этого достаточно для проверки нитей обогрева, сопротивление которых обычно составляет 1–10 Ом на метр длины. Если мультиметр поддерживает функцию прозвонки, активируйте её: звуковой сигнал ускорит поиск обрывов. Проверьте работоспособность щупов, замкнув их между собой – на дисплее должно отобразиться значение, близкое к 0 Ом. При отклонении более чем на 0,5 Ом замените щупы или откалибруйте прибор.
- Подготовьте инструменты: тонкие игольчатые щупы или зажимы «крокодил» с изолированными ручками – стандартные щупы могут не обеспечить надежный контакт с тонкими нитями обогрева.
- Найдите точки подключения обогревателя: обычно это два контакта в нижней части стекла или на проводах, идущих к реле. Маркировка «+» и «–» на стекле или разъеме поможет избежать ошибок при подключении.
- Изучите схему обогрева в руководстве по эксплуатации автомобиля: некоторые модели имеют дополнительные предохранители или реле, которые нужно проверить до тестирования нитей.
При работе с высоковольтными цепями (например, в гибридных автомобилях) используйте мультиметр с категорией безопасности не ниже CAT III 600 В. Избегайте касания металлических частей кузова щупами во время измерений – это может привести к ложным показаниям или повреждению прибора. Если нити обогрева скрыты под тонировкой, аккуратно отделите её край в месте контактов, чтобы обеспечить доступ. Запишите заводские параметры сопротивления нитей (если они указаны в документации) – это упростит сравнение с реальными значениями.
Пошаговая инструкция по измерению сопротивления нитей обогрева
Перед началом отключите питание обогрева заднего стекла. Для этого выключите зажигание и снимите клемму с аккумулятора или отсоедините разъем от блока управления обогревом. Это исключит риск короткого замыкания и повреждения мультиметра.
Настройте мультиметр на режим измерения сопротивления (Ω) в диапазоне 0–200 Ом. Если прибор не поддерживает автоматический выбор диапазона, установите минимальный предел, превышающий ожидаемое значение. Для большинства нитей обогрева сопротивление составляет 2–10 Ом на метр длины.
Подключите щупы мультиметра к крайним контактам одной нити обогрева. Контакты расположены по бокам стекла – ищите металлические площадки или провода, соединенные с нитями. Убедитесь, что щупы плотно прижаты к контактам, иначе показания будут некорректными.
Зафиксируйте показания прибора. Если сопротивление стремится к бесконечности (OL) или равно нулю, нить оборвана или замкнута накоротко. При исправной нити значение должно быть стабильным и соответствовать заводским параметрам (обычно 3–15 Ом в зависимости от модели автомобиля).
Повторите измерения для каждой нити отдельно. Записывайте результаты – это поможет выявить неисправные участки. Если сопротивление одной нити значительно отличается от остальных (например, 5 Ом против 10 Ом), вероятно, в ней есть микротрещина или окисление.
Сравните полученные данные с эталонными значениями из технической документации автомобиля. При отсутствии данных ориентируйтесь на разброс не более 10% между нитями. Если отклонения больше, проверьте контакты на окисление или замените стекло с поврежденным обогревом.
Как определить разрыв или повреждение нитей на стекле
Включите обогрев заднего стекла и дождитесь прогрева нитей. Визуально осмотрите поверхность: рабочие участки нагреваются до 40–60°C и становятся заметно теплее на ощупь. Холодные зоны указывают на обрыв. Для точной локализации используйте инфракрасный термометр – перепад температур между исправной и повреждённой нитью превышает 15°C.
Если визуальный осмотр не дал результатов, возьмите мультиметр в режиме измерения сопротивления (200 Ом). Подключите щупы к противоположным концам одной нити: исправная нить покажет 2–10 Ом, обрыв – бесконечность (OL). Проверяйте каждую нить отдельно, смещая щупы вдоль её длины с шагом 5–10 см, чтобы выявить скрытые дефекты.
Для поиска микротрещин или частичных повреждений используйте метод «прозвонки» мультиметром в режиме проверки диодов. Прикоснитесь щупами к соседним нитям или к одному контакту нити и металлической шине обогрева – звуковой сигнал подтвердит целостность цепи. Отсутствие сигнала на участке длиной более 3 см говорит о разрыве.
При обнаружении повреждения отметьте его маркером на стекле. Для ремонта потребуется токопроводящий клей или специальный ремкомплект с серебряной пастой. Наносите состав строго по инструкции, соблюдая толщину слоя 0,1–0,3 мм, и дайте высохнуть не менее 24 часов при температуре 20–25°C.
Проверка подачи напряжения на контакты обогревателя

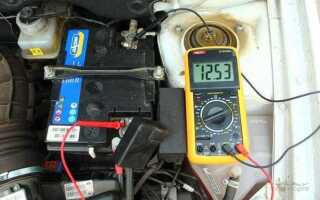

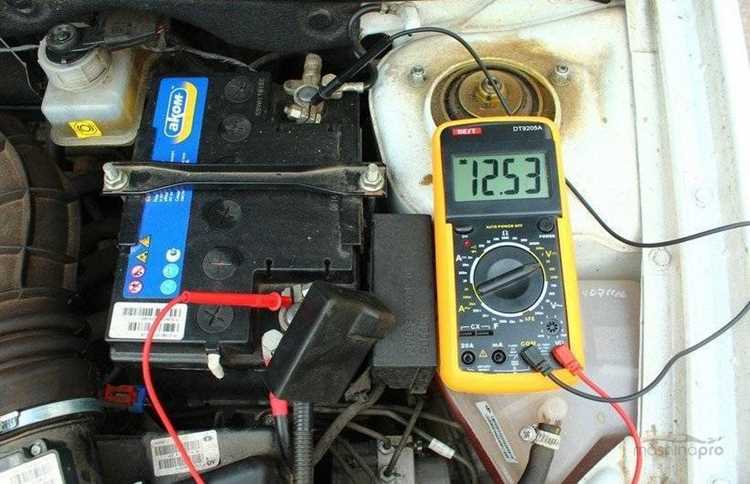

Переведите мультиметр в режим измерения постоянного напряжения (DCV) на предел 20 В. Подключите черный щуп к минусовой клемме аккумулятора или неокрашенной металлической части кузова, красный – к одному из контактов обогревателя на заднем стекле. Включите зажигание и активируйте обогрев. Нормальное значение – 12–14 В. Если напряжение отсутствует или ниже 10 В, проверьте предохранитель (обычно F5–F10 в монтажном блоке), реле (часто K3 или K12) и целостность проводки от блока управления до стекла.
При наличии напряжения на одном контакте и его отсутствии на втором прозвоните нити обогрева на обрыв: установите мультиметр в режим прозвонки (Ω), коснитесь щупами противоположных концов одной нити. Сопротивление исправной нити – 2–5 Ом. Если прибор показывает OL (обрыв), локализуйте повреждение визуально или с помощью тестера с функцией поиска обрыва.
Что делать, если мультиметр показывает неисправность
Если при проверке сопротивление нитей обогрева отличается от 1–5 Ом на сегмент или мультиметр показывает обрыв (OL), локализуйте повреждение визуально. Осмотрите стекло при ярком свете, используя лупу – разрывы часто выглядят как тонкие темные линии или точки на токопроводящем слое. Отметьте дефект маркером, чтобы не потерять место. При отсутствии видимых повреждений прозвоните каждую нить отдельно, подключая щупы к контактным шинам с шагом 5–10 см. Падение напряжения ниже 10 В на участке указывает на скрытый дефект.
Для ремонта используйте специализированный токопроводящий клей (например, Loctite 3888 или Permatex 21351) или серебросодержащую пасту. Очистите поврежденный участок спиртом, наклейте трафарет из малярного скотча, оставив зазор 1–2 мм вокруг разрыва. Нанесите состав тонким слоем, дайте высохнуть 10–15 минут при комнатной температуре, затем удалите скотч. Проверьте сопротивление отремонтированного участка – оно должно вернуться к норме. Если нить повреждена у контактной шины, зачистите окисленные контакты наждачной бумагой P1000 и восстановите соединение пайкой с флюсом для алюминия.
Типичные ошибки при проверке и как их избежать
Вторая ошибка – проверка обогрева при выключенном зажигании или без активации системы. Напряжение на нитях появляется только после включения обогрева кнопкой или автоматически (в зависимости от модели автомобиля). Если мультиметр в режиме измерения постоянного напряжения (DCV 20 В) показывает 0 В, сначала проверьте предохранитель (обычно 20–30 А) и реле. В таблице ниже приведены типичные значения напряжения для разных автомобилей:
| Марка/Модель | Напряжение на нитях (В) | Примечание |
|---|---|---|
| ВАЗ (2108–2115) | 12–14 | Проверять при работающем двигателе |
| Toyota Corolla (E120–E150) | 11–13 | Напряжение падает при низком заряде АКБ |
| Volkswagen Golf V | 13,5–14,5 | Система отключается через 10–15 минут |
Третья ошибка – диагностика обогрева без учёта температурных условий. При минусовых температурах сопротивление нитей увеличивается, и мультиметр в режиме омметра (200 Ом) может показать значения на 10–15% выше номинальных. Например, для нити длиной 1 м нормальное сопротивление при +20°C – 2–5 Ом, а при −10°C – до 6 Ом. Если показания превышают 10 Ом, нить повреждена. Для точной проверки прогрейте стекло до комнатной температуры или используйте температурный коэффициент сопротивления меди (0,0039 К⁻¹) для корректировки результатов.
