Как проверить клапан вентиляции топливного бака

Клапан вентиляции топливного бака (КВТБ) – критически важный элемент системы улавливания паров бензина (EVAP). Его неисправность приводит к ошибкам P0440–P0457 в бортовом компьютере, повышенному расходу топлива и запаху бензина в салоне. Средний срок службы клапана – 80–120 тыс. км, но агрессивные условия эксплуатации (перепады температур, некачественное топливо) сокращают его ресурс до 50–60 тыс. км. Проверка занимает 15–30 минут и не требует специального оборудования, кроме мультиметра и вакуумного насоса.

Перед началом работ убедитесь, что двигатель остыл до температуры ниже 40°C – горячие пары топлива под давлением могут травмировать. Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание. Клапан обычно расположен на верхней части топливного бака или в моторном отсеке рядом с адсорбером. В 90% случаев он крепится на два болта М6 или фиксируется защелкой. При демонтаже используйте головку с удлинителем – доступ часто ограничен.

Первый этап проверки – визуальный осмотр. Ищите трещины на корпусе, следы коррозии на контактах или подтекания топлива. Убедитесь, что шланги не пережаты и не имеют микротрещин – даже небольшое нарушение герметичности приводит к сбоям в работе системы. Далее проверьте сопротивление обмотки клапана мультиметром: нормальные значения – 20–30 Ом для большинства моделей (уточните по сервисной документации вашего автомобиля). Если сопротивление стремится к бесконечности – обмотка оборвана, если к нулю – короткое замыкание.

Для проверки работоспособности подайте на клапан напряжение 12 В от аккумулятора. Исправный клапан издаст характерный щелчок, а при подключении вакуумного насоса к выходному штуцеру должен удерживать разрежение не менее 30 секунд. Если клапан не реагирует на напряжение или не держит вакуум – замените его. Не пытайтесь чистить или ремонтировать неисправный клапан: стоимость нового составляет 800–2500 рублей, а риск повторного отказа высок.

Инструменты и материалы для диагностики клапана

Для проверки клапана вентиляции топливного бака потребуется минимальный набор специализированных инструментов. Основной – манометр низкого давления (диапазон до 0,5 бар) с переходником под штуцер клапана. Подойдут модели с резьбовым соединением M10×1 или быстросъемными фитингами типа «push-in». Дополнительно нужен вакуумный насос (ручной или электрический) с диапазоном до -0,8 бар для проверки герметичности при разрежении. Измерительный инструмент – мультиметр с функцией проверки сопротивления (до 200 Ом) для тестирования электрической части клапана (если предусмотрено управление).

Расходные материалы зависят от метода диагностики. Для визуального осмотра и очистки понадобятся безворсовые салфетки и очиститель карбюратора (на спиртовой основе, без масляных добавок). При проверке на герметичность используйте мыльный раствор (10% жидкого мыла в воде) или специальный течеискатель для топливных систем. Для временной заглушки шлангов подойдут силиконовые пробки диаметром 6–12 мм или зажимы типа «крокодил».

Важно: при работе с топливными парами используйте нитриловые перчатки и защитные очки. Вентиляция помещения должна обеспечивать отвод паров бензина – работайте в проветриваемом боксе или на открытом воздухе. Для фиксации клапана при демонтаже применяйте торцевые головки с профилем Torx T20 или T25 (распространенные размеры для крепежа топливных систем).

Дополнительные приспособления ускорят диагностику. Гибкий эндоскоп с подсветкой (диаметр камеры 3–5 мм) позволит осмотреть внутренние полости клапана без разборки. Для проверки электромагнитных клапанов пригодится источник питания 12 В с регулируемым током (до 1 А) и осциллограф для анализа формы сигнала управления. При отсутствии манометра можно использовать самодельный U-образный водяной манометр из прозрачной трубки диаметром 4–6 мм – точность ±0,01 бар достаточна для базовой проверки.

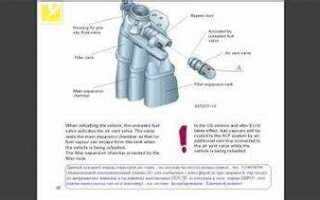

Как найти клапан вентиляции топливного бака в автомобиле

Клапан вентиляции топливного бака (КВТБ) чаще всего расположен в моторном отсеке или вблизи топливного бака. В большинстве современных автомобилей он интегрирован в систему улавливания паров топлива (EVAP) и соединён с адсорбером или непосредственно с впускным коллектором. Начните с поиска адсорбера – пластикового или металлического цилиндра с подключёнными шлангами, обычно закреплённого на кузове или в подкапотном пространстве. Клапан может быть установлен на нём или рядом, в виде отдельного небольшого блока с электрическим разъёмом.

В автомобилях с поперечным расположением двигателя (например, переднеприводные модели VAG, Toyota, Hyundai) КВТБ нередко находится за правой или левой фарой, ближе к переднему бамперу. Проверьте зону за аккумуляторной батареей или рядом с блоком предохранителей – производители часто размещают его там для удобства доступа. В некоторых случаях клапан скрыт под пластиковым кожухом, который крепится на защёлках или винтах.

Для точного определения местоположения обратитесь к технической документации автомобиля. В руководстве по ремонту или электросхемах EVAP-системы клапан обозначается как «EVAP canister purge valve» или «вентиляционный клапан топливного бака». На схемах он часто маркируется кодом P0443 или P0446 – эти обозначения помогут идентифицировать компонент при диагностике сканером. Если документации нет, воспользуйтесь онлайн-каталогами запчастей (например, Exist, Autodoc), где по VIN-коду можно найти иллюстрации с расположением деталей.

В заднеприводных автомобилях (BMW, Mercedes, отечественные модели) клапан нередко установлен на топливном баке или вблизи него. Осмотрите пространство под днищем автомобиля, особенно в районе задней оси – там часто проходят магистрали вентиляции. В некоторых случаях доступ к клапану возможен только после снятия защитного кожуха бака или демонтажа заднего сиденья, если бак расположен в салоне (как у некоторых внедорожников). Обратите внимание на шланги диаметром 8–12 мм, ведущие от бака к моторному отсеку – клапан может быть врезан в эту линию.

На автомобилях с турбонаддувом (например, Subaru, Ford EcoBoost) КВТБ иногда интегрирован в корпус воздушного фильтра или установлен на впускном патрубке. Проверьте зону между интеркулером и дроссельной заслонкой – клапан может быть закреплён на кронштейне или непосредственно на шланге. В таких системах он часто имеет дополнительный вакуумный штуцер для управления давлением, что упрощает его идентификацию.

Если визуальный поиск не дал результатов, используйте мультиметр. Отсоедините электрический разъём от предполагаемого клапана и проверьте сопротивление обмотки – оно должно составлять 20–40 Ом (точные значения указаны в спецификации). При подаче напряжения 12 В на контакты исправный клапан издаёт характерный щелчок. Альтернативный метод – продувка: подайте воздух в один из штуцеров клапана – в закрытом состоянии он не должен пропускать воздух, в открытом (при подаче напряжения) – должен.

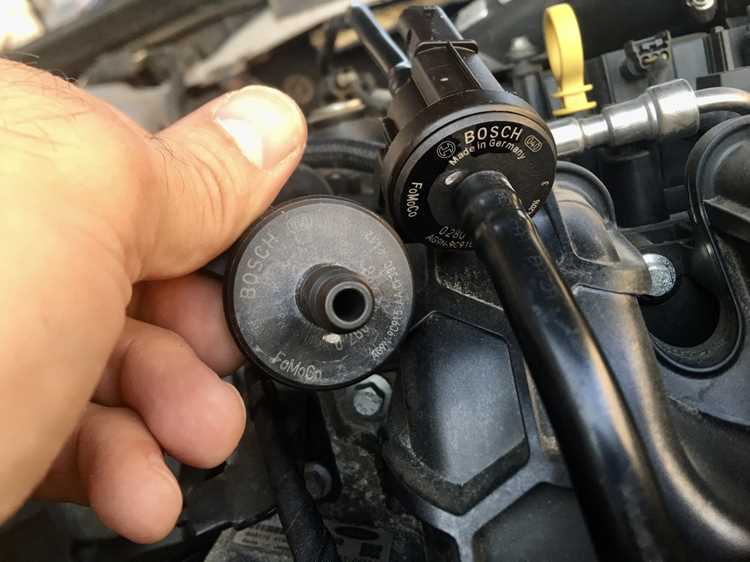

Подготовка автомобиля к проверке клапана

Поднимите автомобиль на подъёмнике или установите на ровную площадку с использованием противооткатных упоров. Для доступа к клапану вентиляции топливного бака (обычно расположен возле заливной горловины или на топливном модуле) снимите защиту картера, если она мешает. На моделях с задним приводом (например, BMW E39, Mercedes W210) потребуется демонтировать пластиковый подкрылок или частично опустить топливный бак – используйте домкрат с резиновой подкладкой, чтобы не повредить бак.

Сбросьте давление в топливной системе: найдите диагностический разъём OBD-II, подключите сканер и активируйте режим «Сброс давления топлива» (код процедуры P0440 для большинства автомобилей). Альтернативный метод – извлечь предохранитель топливного насоса (номер указан в сервисной документации, например, F22 на Toyota Camry 2012+) и запустить двигатель до его остановки. После этого прокрутите стартер 3–5 секунд, чтобы убедиться в полном сбросе давления.

Подготовьте инструменты: мультиметр с диапазоном измерения сопротивления до 200 Ом, вакуумный насос с манометром (диапазон 0–1 бар), набор торцевых головок (8, 10, 12 мм) и плоскогубцы с изолированными ручками. Для проверки герметичности клапана понадобится мыльный раствор (1 часть жидкого мыла на 10 частей воды) и кисть с жёсткой щетиной. Зафиксируйте все отсоединённые шланги и разъёмы скотчем или пластиковыми заглушками, чтобы предотвратить попадание грязи в систему.

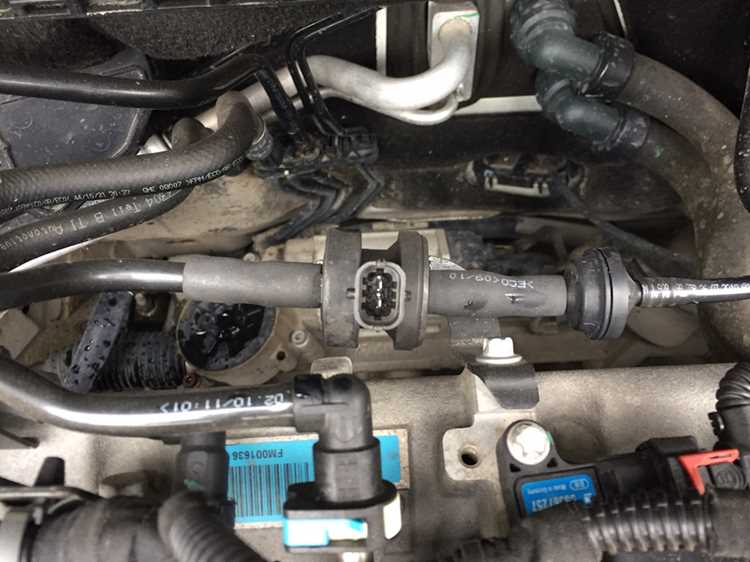

Визуальный осмотр клапана на наличие повреждений

Перед началом проверки демонтируйте клапан с топливного бака, предварительно сбросив давление в системе. Осмотрите корпус на предмет трещин, сколов или деформаций – даже микротрещины шириной 0,1–0,3 мм могут привести к утечке паров топлива или подсосу воздуха. Особое внимание уделите зонам крепления и уплотнительным поверхностям: следы коррозии, задиры или остатки старого герметика указывают на необходимость замены. Если клапан металлический, проверьте резьбовые соединения на целостность – сорванная резьба M6 или M8 делает деталь непригодной для дальнейшей эксплуатации.

• Проверьте мембрану (если предусмотрена конструкцией): она должна быть эластичной, без разрывов и отложений смол. Жесткость или липкость поверхности – признак старения материала.
• Оцените состояние пружины: витки не должны быть деформированы, а усилие сжатия – соответствовать заводским параметрам (например, 2,5–3,5 Н для клапанов легковых автомобилей).
• Изучите внутренние каналы на засоры: диаметр проходного сечения не должен сужаться более чем на 20% из-за отложений или грязи.

Для проверки подвижных элементов подайте на клапан давление 0,02–0,05 МПа (используйте манометр с погрешностью не более 0,01 МПа). Шток или мембрана должны перемещаться плавно, без заеданий. Если ход превышает 1,5 мм или сопровождается скрипом, замените деталь. Зафиксируйте результаты осмотра: фотографируйте повреждения с масштабной линейкой для последующего анализа или сравнения с эталоном.

Проверка работоспособности клапана сжатым воздухом

Подключите регулируемый источник сжатого воздуха с манометром к входному штуцеру клапана вентиляции топливного бака. Давление должно соответствовать рабочему диапазону системы: для большинства легковых автомобилей это 0,02–0,05 МПа (0,2–0,5 бар). Превышение указанных значений может привести к повреждению мембраны или пружинного механизма. Используйте переходники с уплотнительными кольцами, чтобы исключить утечки воздуха в местах соединений.

Подайте давление и наблюдайте за реакцией клапана. Исправный клапан должен открываться при достижении нижнего порога рабочего давления (например, 0,02 МПа) и пропускать воздух без сопротивления. Если клапан не открывается или открывается с задержкой, проверьте наличие загрязнений в каналах или износ уплотнительных элементов. При давлении выше 0,06 МПа клапан обязан оставаться закрытым – в противном случае диагностируйте целостность пружины или корпуса.

Для проверки герметичности в закрытом состоянии нанесите мыльный раствор на выходной штуцер клапана при подаче давления ниже порога открытия (например, 0,01 МПа). Появление пузырьков указывает на негерметичность седла клапана или повреждение уплотнителя. В таких случаях требуется разборка узла с последующей очисткой или заменой дефектных компонентов. Не используйте агрессивные растворители – они могут повредить резиновые и пластиковые детали.

После проверки сбросьте давление и отсоедините оборудование. Убедитесь, что клапан возвращается в исходное положение без заеданий. При необходимости смажьте подвижные части силиконовой смазкой, устойчивой к топливным парам. Зафиксируйте результаты проверки: нормальное открытие при 0,02 МПа, герметичность до 0,06 МПа, отсутствие утечек при 0,01 МПа.

Тестирование электрической цепи клапана мультиметром

Переведите мультиметр в режим измерения сопротивления (200 Ом) и подключите щупы к контактам клапана. Исправный клапан системы вентиляции топливного бака (например, на автомобилях VAG группы) должен показывать сопротивление в диапазоне 20–30 Ом. Значения ниже 15 Ом или выше 40 Ом указывают на межвитковое замыкание или обрыв обмотки. Для проверки питания отключите разъем клапана, переведите мультиметр в режим постоянного напряжения (20 В) и подсоедините щупы к контактам жгута при включенном зажигании – напряжение должно соответствовать бортовой сети (12–14 В).

Если напряжение отсутствует, прозвоните цепь от ЭБУ до клапана, проверяя целостность проводки и наличие сигнала на управляющем проводе при активации системы (например, при запуске двигателя). Используйте схему электропроводки конкретной модели – для большинства автомобилей управляющий сигнал подается через реле или непосредственно с блока управления. При обнаружении обрыва восстановите контакт, при коротком замыкании на массу замените поврежденный участок провода.

Очистка или замена клапана при обнаружении неисправностей

Если диагностика выявила засорение или механическое повреждение клапана вентиляции топливного бака, первым шагом станет его очистка. Для этого используйте специализированные очистители карбюратора или системы впуска – например, Liqui Moly Ventil Reiniger или CRC Intake Valve Cleaner. Распылите состав непосредственно на клапан, избегая попадания на резиновые уплотнители, и дайте ему подействовать 10–15 минут. При сильном загрязнении повторите процедуру, затем продуйте клапан сжатым воздухом под давлением не более 2 бар, чтобы удалить остатки грязи и растворителя.

Признаки, требующие замены клапана вместо очистки:

• Трещины или деформация корпуса.
• Износ или разрыв мембраны (если конструкция предусматривает её наличие).
• Коррозия контактов электромагнитного клапана.
• Отсутствие реакции на подачу напряжения (для клапанов с электроприводом).

В таких случаях очистка не восстановит работоспособность – только замена на оригинальную деталь или аналог с идентичными параметрами (например, для ВАЗ-2110 подходит клапан 2110-1164010, для Volkswagen Golf IV – 1J0 906 517 A). Перед установкой нового клапана проверьте целостность шлангов и герметичность соединений.

Процедура замены зависит от конструкции автомобиля. На большинстве моделей клапан расположен в моторном отсеке, закреплён на кронштейне или непосредственно на топливном баке. Для демонтажа:

1. Отсоедините минусовую клемму аккумулятора.
2. Снимите шланги, предварительно ослабив хомуты (используйте плоскогубцы или специальный ключ для хомутов типа Norma).
3. Открутите крепёжные болты или отщёлкните фиксаторы (на некоторых моделях, например, Kia Rio, клапан удерживается пластиковыми зажимами).
4. Извлеките старый клапан и установите новый, соблюдая направление потока воздуха (указано стрелкой на корпусе).

После установки запустите двигатель и проверьте отсутствие утечек топливных паров – характерный запах бензина или шипение воздуха указывают на неплотное соединение. Для электромагнитных клапанов дополнительно протестируйте срабатывание мультиметром в режиме прозвонки или подайте напряжение 12 В на контакты.

Ресурс клапана вентиляции топливного бака составляет 80–120 тыс. км, но на практике он выходит из строя раньше из-за некачественного топлива или попадания влаги. Для продления срока службы:

• Используйте топливные присадки с моющими компонентами (например, Hi-Gear Fuel System Cleaner) каждые 10 тыс. км.
• Проверяйте состояние воздушного фильтра – его загрязнение увеличивает нагрузку на систему вентиляции.
• Избегайте заправок с сомнительным качеством бензина, особенно в жаркую погоду, когда испарение топлива усиливается.

При появлении ошибок P0441 (неправильный поток продувки) или P0455 (большая утечка паров топлива) на сканере OBD-II не игнорируйте их – даже если двигатель работает стабильно, неисправный клапан увеличивает расход топлива на 3–5% и ускоряет износ катализатора.

Проверка герметичности системы после установки клапана

После установки клапана вентиляции топливного бака проведите проверку герметичности системы под давлением 0,3–0,5 бар. Используйте манометр с ценой деления не более 0,01 бар и адаптер для подключения к штуцеру топливного бака. Подайте давление через ниппель на крышке заливной горловины или специальный сервисный порт, если он предусмотрен конструкцией. Удерживайте давление в течение 5 минут – падение более чем на 0,05 бар указывает на утечку.

Для локализации утечки примените мыльный раствор (20 г жидкого мыла на 1 л воды) или специализированный пенный индикатор. Нанесите состав на места соединений: стык клапана с баком, шланги вентиляции, уплотнительные кольца и фланцы. Пузырьки газа укажут на негерметичность. Особое внимание уделите зонам с механическими повреждениями или следами коррозии – они чаще всего становятся источниками утечек.

Если утечка обнаружена в месте установки клапана, демонтируйте его и осмотрите уплотнительное кольцо. Деформация, трещины или загрязнение поверхности – основные причины разгерметизации. Замените кольцо на новое с идентичными параметрами (диаметр, толщина, материал – обычно NBR или FKM). Перед установкой смажьте уплотнитель чистым топливом или силиконовой смазкой для обеспечения плотного прилегания.

При отсутствии видимых утечек, но сохраняющемся падении давления, проверьте систему на наличие микротрещин в пластиковых элементах бака. Используйте ультрафиолетовый краситель, добавив его в топливо (5 мл на 10 л), и осмотрите бак под УФ-лампой через 24 часа эксплуатации. Альтернативный метод – вакуумная проверка: создайте разрежение 0,2 бар и отслеживайте его стабильность в течение 10 минут. Падение вакуума более чем на 0,03 бар свидетельствует о скрытых дефектах.
