Датчик положения коленчатого вала (ДПКВ) на Рено Меган 2 – критически важный элемент системы зажигания и впрыска топлива. Его неисправность приводит к невозможности запуска двигателя, пропускам зажигания или нестабильным оборотам. На моделях с двигателями K4M (1.6 л) и F4R (2.0 л) датчик расположен в нижней части блока цилиндров, рядом с маховиком, что требует частичного демонтажа защиты картера для доступа.
Основные симптомы выхода из строя ДПКВ: ошибки P0335 (неисправность цепи датчика) или P0336 (неверный сигнал), отсутствие искры на свечах, резкие провалы при разгоне. Перед заменой необходимо провести диагностику мультиметром или осциллографом, так как аналогичные признаки могут вызывать проблемы с проводкой или ЭБУ.
Для проверки потребуются: мультиметр с режимом измерения сопротивления и переменного напряжения, ключ TORX T30 для снятия защиты, отвертка с плоским шлицем. Работа выполняется на холодном двигателе. Отключите аккумулятор перед началом – это исключит случайное замыкание при тестировании цепей.
На Рено Меган 2 используются индуктивные датчики с сопротивлением обмотки 200–270 Ом (при 20°C). Если показания выходят за эти пределы, датчик подлежит замене. Также проверьте зазор между датчиком и зубчатым венцом маховика – он должен составлять 0,5–1,5 мм. Превышение этого значения приводит к слабому сигналу и сбоям в работе двигателя.
Необходимые инструменты и материалы для диагностики датчика
Для проверки датчика положения коленвала (ДПКВ) на Renault Megane 2 потребуется минимальный набор инструментов, но с точными характеристиками. Основной прибор – мультиметр с диапазоном измерения сопротивления до 2 кОм и возможностью проверки напряжения в пределах 0–20 В. Оптимально использовать модели с погрешностью не более 1%, например, Fluke 17B или аналоги. Также понадобится осциллограф (например, Hantek 6022BE) для анализа сигнала, если мультиметр не выявит явных отклонений.
Из ручного инструмента необходимы:
- Набор торцевых головок (8, 10, 13 мм) с удлинителем – для демонтажа защитных кожухов и самого датчика.
- Ключ TORX T30 – крепление датчика на некоторых модификациях.
- Плоская отвёртка (ширина лезвия 5 мм) – для отсоединения разъёма.
- Щуп для измерения зазора (0,5–1,5 мм) – проверка расстояния между датчиком и задающим диском.
Расходные материалы и вспомогательные средства:
- Контактный очиститель (например, CRC Contact Cleaner) – удаление окислов с разъёма и контактов датчика.
- Диэлектрическая смазка (Dow Corning 4) – защита контактов после очистки.
- Изолента или термоусадочная трубка – временная изоляция проводов при проверке на обрыв.
- Ветошь без ворса – протирка поверхностей перед установкой.
Дополнительно пригодится схема электропроводки двигателя K4M или K9K (в зависимости от модификации) для точной идентификации контактов разъёма датчика. Без неё невозможно корректно подключить мультиметр к сигнальному проводу (обычно жёлтый или зелёный) и массе. Для моделей с АКПП потребуется сканер (например, Launch X431) для считывания ошибок P0335–P0339, связанных с ДПКВ.
Поиск расположения датчика коленвала на двигателе Рено Меган 2
Датчик положения коленчатого вала (ДПКВ) на Рено Меган 2 с моторами K4M (1.6 л) и F4R (2.0 л) находится в нижней части блока цилиндров, со стороны маховика. На двигателях K4J (1.4 л) и K9K (1.5 dCi) его расположение аналогично, но смещено ближе к коробке передач. Для доступа потребуется снять правое переднее колесо и подкрылок, а также демонтировать защитный кожух ремня ГРМ – без этого осмотр будет затруднён.
Основные ориентиры для поиска:
- На K4M и F4R датчик установлен в алюминиевом приливе блока цилиндров, рядом с зубчатым венцом маховика. Крепится одним болтом на 10 мм.
- На дизельных K9K датчик расположен выше, за стартером, и частично закрыт кронштейном трубки системы охлаждения.
- На всех модификациях разъём проводки чёрного цвета с тремя контактами, направлен вниз или в сторону салона.
Если визуальный осмотр не даёт результата, используйте диагностический сканер для считывания ошибок. Коды P0335, P0336 или P0339 прямо указывают на неисправность ДПКВ или его цепи. При этом датчик может быть скрыт под слоем грязи или масла – очистите поверхность блока вокруг предполагаемого места установки.
На двигателях с автоматической коробкой передач доступ осложнён из-за ограниченного пространства между агрегатом и кузовом. В таких случаях рекомендуется поддомкратить двигатель, предварительно отсоединив опору КПП. Работайте при холодном моторе, чтобы избежать ожогов о выпускной коллектор или элементы системы охлаждения.

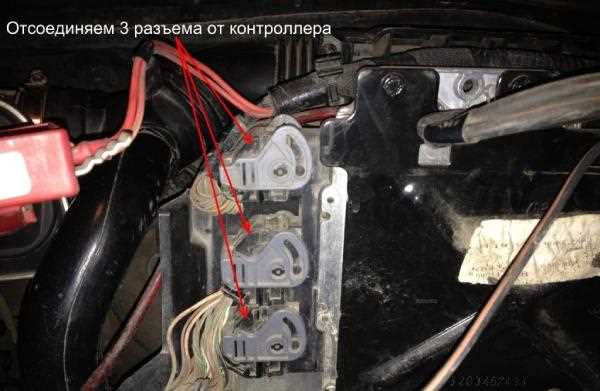

Отключение и снятие датчика для визуального осмотра
Отключите разъем датчика, нажав на фиксатор пальцами или плоской отверткой. Проводка часто закреплена пластиковыми хомутами на кронштейнах – срежьте их бокорезами, чтобы не повредить изоляцию. Запомните положение разъема: на Меган 2 он имеет ключ, исключающий неправильное подключение.
Датчик крепится одним болтом под головку Torx T20 или T25 – используйте удлинитель с трещоткой, так как пространство ограничено. Болт часто покрыт грязью и коррозией: перед откручиванием обработайте его проникающей смазкой (например, WD-40) и выждите 5–10 минут. При срыве шлица замените болт новым – артикул оригинального крепежа 7703077465.
После откручивания болта аккуратно извлеките датчик, покачивая его из стороны в сторону. Если корпус «прикипел», не применяйте силу – подденьте его тонкой отверткой за металлическую часть, избегая повреждения пластикового корпуса. На посадочном месте остается резиновое уплотнительное кольцо: проверьте его на целостность и отсутствие трещин, при необходимости замените (артикул 8200067322).
Осмотрите снятый датчик на наличие механических повреждений: сколов, трещин, деформации корпуса. Особое внимание уделите наконечнику – он должен быть чистым, без следов металлической стружки или масляных отложений. Загрязнения удаляйте безворсовой салфеткой, смоченной в спирте или очистителе контактов. Не используйте наждачную бумагу или металлические щетки – это нарушит магнитные свойства чувствительного элемента.
Проверьте состояние зубчатого венца на шкиве коленвала: отсутствие сколов, износа или смещения зубьев критично для корректной работы датчика. При обнаружении повреждений венец подлежит замене – артикул оригинальной детали 8200047807. Осмотрите также проводку от датчика до ЭБУ: ищите потертости, перегибы или следы грызунов.
Перед установкой нового или очищенного датчика протрите посадочное место ветошью, удалив грязь и масло. Нанесите тонкий слой свежего моторного масла на новое уплотнительное кольцо – это облегчит монтаж и предотвратит подсос воздуха. Затяните болт моментом 8–10 Н·м, не перетягивая, чтобы не деформировать корпус датчика.
Проверка сопротивления и напряжения датчика мультиметром
Отсоедините разъем датчика коленвала, расположенный на блоке цилиндров возле маховика. Установите мультиметр в режим измерения сопротивления (омметр) на диапазон 200–2000 Ом. Подключите щупы к контактам 1 и 2 разъема датчика (номера указаны на колодке или в сервисной документации). Для Рено Меган 2 с двигателем K4M нормальное сопротивление составляет 200–1000 Ом. Значения вне этого диапазона указывают на неисправность.
Проверьте изоляцию между контактами и корпусом датчика. Переключите мультиметр в режим проверки сопротивления на максимальном диапазоне (20 МОм). Подсоедините один щуп к любому контакту разъема, второй – к металлической части корпуса датчика. Сопротивление должно стремиться к бесконечности. Если прибор показывает менее 1 МОм, датчик подлежит замене из-за пробоя изоляции.
Для проверки напряжения питания подключите разъем обратно к датчику. Включите зажигание, не запуская двигатель. Переведите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20 В. Подсоедините щупы к контактам 1 (+12 В) и 3 (масса) на колодке проводки. Напряжение должно быть в пределах 11,5–12,5 В. Отсутствие напряжения свидетельствует о проблемах с проводкой или блоком управления.
Измерьте сигнальное напряжение при прокрутке стартером. Оставьте мультиметр в режиме DCV 20 В, подключите щупы к контактам 2 (сигнал) и 3 (масса). Попросите помощника прокрутить двигатель стартером. При исправном датчике мультиметр должен показывать импульсы напряжения в диапазоне 0,5–5 В. Стабильное нулевое значение или отсутствие колебаний указывает на неисправность датчика или задающего диска.
Сравните полученные данные с эталонными для конкретной модификации двигателя. Например, для дизельных версий (K9K) сопротивление датчика может составлять 800–1400 Ом, а сигнальное напряжение при прокрутке – до 3 В. Убедитесь, что разъем и контакты не окислены: очистите их контактной смазкой или спиртом при необходимости.
Если все параметры в норме, но ошибка по датчику коленвала сохраняется, проверьте задающий диск на маховике. Осмотрите зубья на наличие повреждений или загрязнений. Даже один отсутствующий или деформированный зуб приведет к некорректной работе датчика. Зазор между датчиком и диском должен составлять 0,5–1,5 мм – измерьте его щупом.
Тестирование сигнала датчика с помощью осциллографа
Подключите осциллограф к датчику коленвала Renault Megane 2 через щупы: канал 1 к сигнальному проводу (обычно жёлтый или зелёный, контакт 2 разъёма), общий провод – к массе двигателя. Установите параметры осциллографа: развёртка 5–10 мс/дел, чувствительность 2–5 В/дел, триггер по фронту сигнала (нарастающему или спадающему). Запустите двигатель на холостом ходу и наблюдайте форму сигнала. Исправный датчик генерирует прямоугольные импульсы с амплитудой 4,5–5 В и частотой, пропорциональной оборотам (например, ~33 Гц при 1000 об/мин).
Проверьте стабильность сигнала при резком изменении оборотов: при переходе с холостого хода на 3000 об/мин частота импульсов должна плавно увеличиваться без провалов или «дрожания» фронтов. Аномалии – зазубрины на фронтах, неравномерные интервалы между импульсами, падение амплитуды ниже 3 В – указывают на износ датчика, загрязнение задающего диска или повреждение проводки. Для точной диагностики сравните осциллограмму с эталонной (см. таблицу ниже).
| Параметр | Норма | Отклонение | Возможная причина |
|---|---|---|---|
| Амплитуда сигнала | 4,5–5 В | <3 В или >5,5 В | Короткое замыкание, обрыв цепи, неисправность ЭБУ |
| Форма импульсов | Прямоугольная, чёткие фронты | Скруглённые фронты, «шум» | Загрязнение задающего диска, износ датчика |
| Частота при 2000 об/мин | 66–67 Гц | Нестабильная, с провалами | Механический люфт диска, повреждение зубьев |
При отсутствии сигнала проверьте питание датчика: напряжение между контактом 1 (красный провод) и массой должно составлять 12 В при включённом зажигании. Если питание в норме, а сигнал отсутствует – демонтируйте датчик и осмотрите его на наличие металлической стружки на магнитном сердечнике. Зазор между датчиком и задающим диском должен быть 0,5–1,5 мм; превышение этого значения приводит к ослаблению сигнала. Для проверки без осциллографа используйте мультиметр в режиме измерения частоты, но точность диагностики снизится.

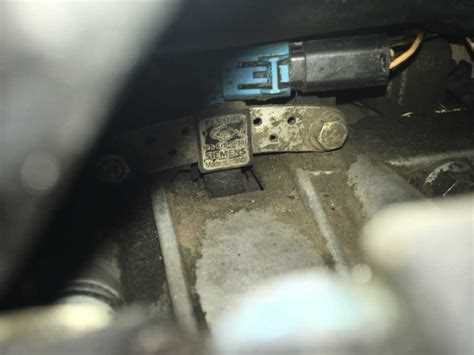

Установка датчика на место и проверка работоспособности двигателя
Подключите электрический разъем, убедившись, что фиксатор защелкнулся с характерным щелчком. На Рено Меган 2 разъем расположен рядом с масляным фильтром – проверьте, не пережат ли провод и не касается ли он выпускного коллектора. Установите на место защитный кожух двигателя (если снимался) и подключите клемму аккумулятора, соблюдая полярность. Сбросьте ошибки ЭБУ сканером Launch X431 или аналогичным, иначе двигатель может не запуститься или работать в аварийном режиме.
Запустите двигатель и дайте ему поработать на холостом ходу 2–3 минуты. Проверьте отсутствие утечек масла в месте установки датчика и проконтролируйте показания тахометра: обороты должны стабилизироваться в диапазоне 750–850 об/мин без резких скачков. Подключите диагностический сканер и убедитесь, что ошибки P0335 (неисправность цепи датчика коленвала) и P0336 (ошибка сигнала) отсутствуют. Если двигатель работает неровно, заглушите его и проверьте правильность установки задающего диска на коленвале – смещение даже на 1 зуб приведет к сбоям в работе.
Проведите тест-драйв на скорости до 60 км/ч с плавным разгоном и торможением. Обратите внимание на реакцию двигателя на педаль газа: задержки или провалы указывают на некорректную работу датчика или его неправильную установку. Если симптомы сохраняются, повторите проверку сопротивления датчика (должно быть 200–1000 Ом при 20°C) и осмотрите проводку на предмет обрывов или короткого замыкания. В случае повторного появления ошибок замените датчик на оригинальный (артикул Renault 8200226838) – аналоги часто не соответствуют заводским параметрам.
