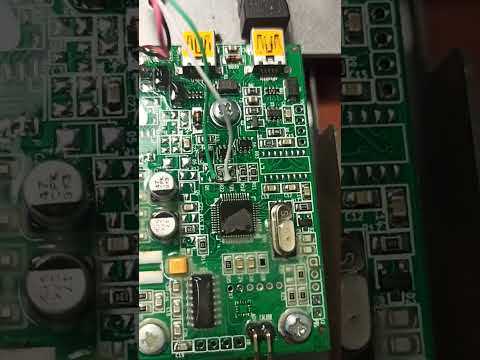

Куда припаять провода от гирлянды на плате

Подключение проводов гирлянды к плате требует точности – ошибка в полярности или неправильное соединение контактов может вывести из строя как саму гирлянду, так и управляющую электронику. Большинство светодиодных гирлянд работают на напряжении 5–12 В, но встречаются модели с питанием 24 В или даже 220 В (для уличных вариантов). Перед началом работы проверьте маркировку проводов: обычно красный – это «+», чёрный или синий – «-«, а жёлтый или зелёный отвечают за сигнальные линии (например, в адресных гирляндах типа WS2812B).

Для подключения используйте паяльник мощностью 25–40 Вт с тонким жалом или клеммники типа WAGO 221 (для временных соединений). Если гирлянда длинная, разделите её на сегменты и подключайте параллельно, чтобы избежать падения напряжения. При пайке соблюдайте температурный режим: перегрев может повредить изоляцию или полупроводниковые элементы. Для защиты от короткого замыкания установите предохранитель на 1–2 А в цепь питания.

При работе с адресными гирляндами (например, WS2811) обратите внимание на направление сигнала: вход (DI) подключается к выходу микроконтроллера, а выход (DO) – к следующему сегменту. Неправильное подключение приведёт к некорректной работе или полному отказу цепочки. Для проверки используйте мультиметр в режиме прозвонки – сопротивление между «+» и «-» должно быть в пределах 100–500 Ом в зависимости от типа светодиодов.

Если гирлянда подключается к Arduino или Raspberry Pi, используйте внешний источник питания для светодиодов – микроконтроллер не обеспечит достаточный ток. Для стабилизации напряжения добавьте конденсатор 1000 мкФ параллельно питанию. При монтаже на макетной плате следите за тем, чтобы провода не перекручивались и не касались соседних дорожек, особенно при работе с высоким напряжением.

Какие инструменты и материалы понадобятся для подключения

Для подключения гирлянды к плате потребуется минимальный набор инструментов, но их выбор напрямую влияет на качество соединения. Основной инструмент – паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм) для точной работы с мелкими контактами. Дополнительно нужны: пинцет с антистатическим покрытием для удержания проводов, кусачки с острыми кромками для зачистки изоляции без повреждения жил, и мультиметр с функцией прозвонки для проверки цепей до и после пайки. Если плата имеет SMD-компоненты, пригодится увеличительное стекло или микроскоп с подсветкой.

Материалы зависят от типа соединения. Для пайки обязательны припой с флюсом (например, ПОС-61 с канифолью) и термоусадочная трубка диаметром 2–4 мм для изоляции стыков. При использовании винтовых клеммников понадобятся наконечники НШВИ подходящего сечения (0,25–0,75 мм²) и отвертка с регулируемым крутящим моментом, чтобы не сорвать резьбу. Для временного тестирования подойдут зажимные крокодилы, но они не обеспечивают надежного контакта при длительной эксплуатации.

Как определить полярность проводов гирлянды перед подключением

Большинство гирлянд на 12 или 24 В имеют два провода: плюс (+) и минус (−). Первый шаг – осмотреть изоляцию. Производители часто маркируют провода цветом: красный – плюс, черный или синий – минус. Если маркировка отсутствует, проверьте провод на наличие рельефных полос или надписей. На китайских гирляндах иногда встречается обозначение «V+» и «V−». При сомнениях используйте мультиметр в режиме измерения постоянного напряжения (DCV) на диапазоне 20 В. Коснитесь щупами проводов: если прибор показывает положительное значение, красный щуп находится на плюсе.

Для гирлянд с тремя и более проводами (например, RGB) полярность определяется по центральному проводу. Обычно это общий минус (GND), а остальные – управляющие каналы (R, G, B). Прозвоните провода мультиметром в режиме проверки диодов: при подключении красного щупа к плюсу и черного к минусу светодиод загорится. Если гирлянда уже подключалась к контроллеру, запомните порядок проводов по цветам разъема: чаще всего белый – плюс, а цветные – сигнальные.

Как зачистить и подготовить провода для пайки или клемм

Для зачистки используйте стриппер с регулировкой глубины резания под сечение провода: 0,2–0,5 мм² для тонких гирлянд, 0,75–1,5 мм² для силовых линий. Снимите изоляцию на 5–7 мм, избегая надрезов жил – даже микроскопические повреждения снижают прочность соединения на 30–40%. При работе с многожильными проводами скрутите жилы по часовой стрелке плоскогубцами с узкими губками, чтобы предотвратить распушение при пайке. Для клеммных соединений длина зачистки должна соответствовать глубине посадочного гнезда клеммы плюс 1–2 мм.

Окисленные или загрязнённые жилы обработайте мелкозернистой наждачной бумагой (P600–P800) или специальным очистителем на основе изопропилового спирта. Перед пайкой нанесите тонкий слой флюса (канифоль для меди, безотмывочный флюс для луженых проводов) – это улучшает смачиваемость припоем и снижает риск холодных паек. Для клемм обожмите жилы наконечником НШВИ подходящего размера, используя кримпер с регулируемым усилием: недостаточное обжатие приведёт к нагреву, чрезмерное – к обрыву жил.

Как выбрать правильные контакты на плате для подключения гирлянды

Для аналоговых гирлянд (без микроконтроллеров) достаточно двух контактов: V+ и GND. Подключайте провода строго по полярности – перепутанные контакты выведут гирлянду из строя. На платах с несколькими выходами (например, для раздельных каналов RGB) выбирайте контакты, соответствующие цветовой схеме гирлянды: R (красный), G (зеленый), B (синий). Если плата имеет перемычки или джамперы для выбора напряжения, установите их в положение, совпадающее с требованиями гирлянды (например, 5В для светодиодов WS2812B). Избегайте подключения к контактам, подписанным как CLK, LAT или OE – они предназначены для специфических протоколов (например, APA102) и не подойдут для стандартных гирлянд.

Как зафиксировать провода на плате без пайки: варианты крепления

Безпаечные методы крепления проводов к плате актуальны при временных сборках, ремонте или необходимости быстрой замены компонентов. Основные требования к таким соединениям – надежность контакта, устойчивость к вибрации и простота демонтажа. Рассмотрим проверенные способы, каждый из которых имеет свои ограничения по току, механической нагрузке и долговечности.

Самый распространенный вариант – использование клеммных колодок. Они бывают винтовыми, пружинными и ножевыми. Винтовые колодки (например, типа WAGO 222) выдерживают ток до 24 А при сечении провода 2,5 мм², но требуют периодической подтяжки винтов. Пружинные (WAGO 221) фиксируют провод усилием пружины, подходят для токов до 32 А, но менее устойчивы к вибрации. Ножевые колодки (IDC) применяются для плоских кабелей, обеспечивая контакт без снятия изоляции, но рассчитаны на малые токи (до 1 А).

Зажимные разъемы – альтернатива клеммам для быстрого подключения. Разъемы типа «Dupont» (2,54 мм шаг) подходят для сигнальных проводов (до 1 А), но ненадежны при механических нагрузках. Для силовых цепей используют разъемы Molex или JST-XH (до 3 А на контакт). При выборе разъема учитывайте шаг контактов, материал (латунь или фосфористая бронза) и способ фиксации провода (обжим или пайка хвостовика).

Для фиксации проводов на макетных платах применяют пружинные зажимы. Стандартные макетные платы (breadboard) рассчитаны на провода сечением 0,3–0,8 мм² и токи до 1 А. Зажимы внутри платы обеспечивают временный контакт, но при частых переподключениях контактные площадки изнашиваются. Для увеличения надежности используйте провода с жесткими жилами (например, одножильные) и избегайте многократных изгибов в одной точке.

• Клеевые фиксаторы – акрилатные или цианоакрилатные клеи (например, Loctite 401) фиксируют провода на плате, но не обеспечивают электрического контакта. Подходит для крепления жгутов или предотвращения обрывов при вибрации. Наносите клей точечно, избегая попадания на контактные площадки. Время полимеризации – 10–30 секунд, полная прочность достигается через 24 часа.
• Термоусадочные трубки с клеевым слоем (например, 3M FP-301) обжимают провод и плату, создавая механическую фиксацию. Трубка усаживается при нагреве до 120 °C, клеевой слой заполняет зазоры. Метод подходит для проводов сечением до 1,5 мм², но требует доступа к свободному концу провода для надевания трубки.

Скрутка с изоляцией – простой, но ненадежный способ. Провод скручивают с контактной площадкой платы, затем изолируют термоусадкой или изолентой. Допустим для сигнальных цепей (до 0,5 А), но не подходит для силовых линий из-за высокого переходного сопротивления. Для улучшения контакта используйте медные гильзы или обжимные наконечники (например, НШВИ).

Для промышленных решений применяют проволочные обвязки или нейлоновые стяжки. Провод обматывают вокруг контактной площадки, затем фиксируют стяжкой или специальным зажимом (например, Panduit PLT). Метод выдерживает токи до 10 А при сечении провода 1,5 мм², но требует свободного пространства вокруг контакта. Нейлоновые стяжки выбирайте с рабочей температурой не ниже 85 °C (например, HellermannTyton T18R).

При выборе метода учитывайте условия эксплуатации: вибрация, температура, влажность. Для временных соединений подойдут макетные платы или разъемы, для постоянных – клеммные колодки или термоусадочные трубки. Избегайте методов, создающих механическое напряжение на проводах (например, тугие скрутки), – это приводит к обрывам. Всегда проверяйте качество контакта мультиметром в режиме прозвонки или измерения сопротивления.

Как проверить соединение мультиметром до подачи питания

Перед подключением гирлянды к плате убедитесь, что все контакты исправны и соответствуют схеме. Мультиметр в режиме прозвонки (или измерения сопротивления на пределе 200 Ом) поможет выявить обрывы, короткие замыкания и неправильные подключения. Начинайте с отключенного питания – проверка под напряжением опасна и может повредить прибор.

Установите мультиметр в режим прозвонки (символ диода или звукового сигнала). Если такого режима нет, выберите минимальный предел измерения сопротивления (обычно 200 Ом). Коснитесь щупами контактов на плате и проводах гирлянды: звуковой сигнал или показания близкие к 0 Ом указывают на исправное соединение. Отсутствие сигнала и значение «1» (бесконечность) – обрыв.

• Проверьте целостность проводов гирлянды: подключите щупы к двум концам одного провода. Если сопротивление стремится к нулю – провод цел.
• Прозвоните каждый сегмент гирлянды отдельно, особенно в местах пайки или скруток. Сопротивление светодиодной цепочки должно быть в пределах 10–500 Ом в зависимости от количества элементов.

Проверьте полярность подключения. Для светодиодных гирлянд важно соблюдать «+» и «–». Подключите красный щуп мультиметра к предполагаемому «+», чёрный – к «–». Если сопротивление низкое (единицы или десятки Ом) – полярность верна. При обратном подключении сопротивление будет высоким или бесконечным. Некоторые гирлянды с контроллерами могут показывать сопротивление в обоих направлениях – уточните схему.

Если гирлянда подключается через разъём, прозвоните каждый контакт разъёма на плате и ответной части. Нередко окисление или неплотный контакт приводят к нестабильной работе. При обнаружении обрыва очистите контакты спиртом или замените разъём. Для проверки используйте тонкие щупы или иглы, чтобы не повредить контактные площадки.

Зафиксируйте результаты проверки в таблице: канал, сопротивление, наличие короткого замыкания. Это поможет быстро диагностировать проблемы после подачи питания. Если все параметры в норме, можно переходить к тестовому включению на пониженном напряжении (например, 3 В вместо 5 В), чтобы убедиться в отсутствии нагрева или мерцания.

Какие ошибки чаще всего допускают при подключении гирлянды

Вторая распространённая проблема – недостаточная мощность блока питания. Каждый светодиод WS2812B потребляет до 60 мА при полном белом свете. Для гирлянды из 100 диодов потребуется блок на 6 А (100 × 0,06 А = 6 А). Использование слабого источника питания (например, 2 А) вызывает мерцание, неравномерную яркость или отключение части гирлянды. При питании от USB (максимум 500 мА) допустимо подключать не более 8–10 светодиодов без дополнительного питания.

• Неправильное заземление: подключение «земли» гирлянды к аналоговой земле микроконтроллера вместо цифровой вызывает помехи и сбои в работе. На платах с раздельными землями (например, Arduino Mega) используйте общую точку подключения.
• Отсутствие конденсатора на входе питания: без электролитического конденсатора 1000 мкФ на 6,3 В между «+» и «GND» гирлянды возможны скачки напряжения, повреждающие светодиоды.
• Использование слишком длинных проводов: сигнальный провод длиннее 2–3 метров без усилителя (например, SN74AHCT125) теряет сигнал, что приводит к рассинхронизации или зависанию гирлянды.

Как защитить место соединения от короткого замыкания и влаги

Первый шаг – изоляция оголённых участков проводов. Используйте термоусадочные трубки с коэффициентом усадки не менее 2:1 и внутренним диаметром, превышающим сечение провода на 20–30%. Нагревайте трубку строительным феном при температуре 120–150°C до полного обжатия. Для надёжности выбирайте трубки с клеевым слоем: они герметизируют соединение, предотвращая проникновение влаги даже при погружении в воду на глубину до 1 метра.

Если термоусадки нет, применяйте изоленту на основе ПВХ или бутиловой резины. Наматывайте её внахлёст не менее 50%, захватывая 2–3 см изолированной части провода с каждой стороны. Для уличных гирлянд используйте только ленту с классом защиты IP67 или выше – обычная канцелярская изолента разрушается при температуре ниже -10°C и под УФ-излучением.

Для дополнительной защиты от короткого замыкания установите между проводами диэлектрическую прокладку. Подойдёт стеклотекстолит толщиной 0,5–1 мм или фторопластовая плёнка. Вырежьте прокладку по размеру соединения и зафиксируйте её термоусадкой или изолентой. Это исключит случайное касание проводов при вибрации или деформации гирлянды.

В местах пайки или обжима используйте силиконовый герметик с нейтральным отверждением. Наносите его тонким слоем на соединение после изоляции, избегая попадания на контактные площадки. Герметик типа Dow Corning 732 или аналогичный выдерживает температуры от -60°C до +200°C и не теряет свойств при длительном воздействии влаги. Полное отверждение происходит за 24 часа.

Для уличных гирлянд применяйте специальные влагозащитные боксы. Корпуса из поликарбоната с классом защиты IP65 и выше оснащены резиновыми уплотнителями и кабельными вводами. Размещайте соединение внутри бокса, заполняя свободное пространство компаундом на основе полиуретана – он вытесняет воздух и предотвращает конденсацию влаги. Пример: боксы серии Hammond 1554.

Перед окончательной сборкой проверьте сопротивление изоляции мегомметром. При напряжении 500 В сопротивление между проводами и корпусом должно быть не менее 10 МОм. Если значение ниже, повторно изолируйте соединение или замените повреждённые участки. Для гирлянд с напряжением 220 В этот параметр критичен – утечка тока может привести к возгоранию.

Избегайте скруток – они ненадёжны и окисляются со временем. Используйте обжимные гильзы или пайку с последующей изоляцией. Для пайки применяйте припой ПОС-61 с флюсом на основе канифоли. После пайки промойте соединение спиртом, чтобы удалить остатки флюса: они гигроскопичны и притягивают влагу, ускоряя коррозию.
