Как узнать мощность лампы накаливания по сопротивлению

Лампы накаливания – простые, но эффективные источники света, где мощность напрямую зависит от сопротивления нити. Стандартные лампы на 220 В имеют сопротивление в холодном состоянии в 10–15 раз ниже, чем в рабочем. Например, лампа на 60 Вт при комнатной температуре показывает около 60–80 Ом, а при нагреве – 800–850 Ом. Зная это соотношение, можно вычислить мощность даже без маркировки.

Для расчёта используйте формулу P = U² / R, где P – мощность (Вт), U – напряжение сети (220 В), R – сопротивление нити в нагретом состоянии. Измерьте сопротивление мультиметром при комнатной температуре, затем умножьте результат на 12–14 (коэффициент нагрева). Полученное значение подставьте в формулу. Например, если холодное сопротивление 70 Ом, то рабочее составит ~910 Ом, а мощность – ~53 Вт.

Учитывайте погрешности: окисление контактов или износ нити могут искажать показания. Для точности измеряйте сопротивление несколько раз, исключая паразитные сопротивления проводов. Если лампа долго хранилась, её параметры могут отличаться от номинальных на 5–10%. В таких случаях сравните расчётные данные с типовыми значениями: 40 Вт – ~1200 Ом, 75 Вт – ~650 Ом, 100 Вт – ~480 Ом.

Какие инструменты нужны для измерения сопротивления спирали

Для точного измерения сопротивления спирали лампы накаливания потребуется мультиметр с функцией омметра. Модели с диапазоном измерений от 0,1 Ом до 200 Ом подойдут для большинства бытовых ламп мощностью 25–100 Вт. Например, мультиметры Fluke 17B+ или UNI-T UT33D обеспечивают погрешность не более 0,5% в этом диапазоне, что критично для расчета мощности по формуле P = U²/R.

Перед измерением спираль необходимо отключить от цепи питания и дать остыть до комнатной температуры. Сопротивление вольфрамовой нити при нагреве увеличивается в 10–15 раз (температурный коэффициент ≈ 4,5·10⁻³ К⁻¹), поэтому измерения на горячей лампе дадут завышенные значения. Для фиксации контактов используйте щупы с позолоченными наконечниками – они минимизируют переходное сопротивление.

• Мультиметр с разрешением не менее 0,1 Ом (например, Brymen BM235).
• Термопара или пирометр для контроля температуры спирали (опционально).

При работе с лампами низкой мощности (менее 40 Вт) используйте четырехпроводное подключение (метод Кельвина). Оно исключает влияние сопротивления проводов и контактов, что особенно важно при измерении значений ниже 10 Ом. Для этого подойдут специализированные приборы, такие как Agilent 34401A, или мультиметры с функцией 4-wire Ohms.

Избегайте дешевых мультиметров с погрешностью выше 1% – они могут давать ошибку в расчетах мощности до 20%. Перед измерением проверьте калибровку прибора по эталонному резистору (например, 10 Ом ±0,1%). Если спираль повреждена или имеет неоднородности, используйте осциллограф для анализа формы сигнала при подаче тестового тока – это поможет выявить локальные дефекты.

Как правильно подключить мультиметр к лампе накаливания

Снимите лампу с патрона или отсоедините её от цепи. Если лампа вкручена в светильник, выключите автомат в электрощитке и проверьте отсутствие напряжения индикаторной отвёрткой. При измерении сопротивления на установленной лампе возможны погрешности из-за параллельных цепей или остаточного заряда в конденсаторах.

Подключите щупы мультиметра к контактам цоколя лампы: один щуп к резьбовой части (корпусу), второй – к центральному контакту. Убедитесь в надёжном контакте, иначе показания будут нестабильными. Для ламп с байонетным цоколем (например, B22) щупы прижимайте к двум боковым контактам.

Если мультиметр показывает «1» или «OL», сопротивление спирали превышает выбранный диапазон. Переключите прибор на более высокий предел – 2 кОм или 20 кОм. У исправной лампы накаливания сопротивление холодной спирали в 10–15 раз ниже рабочего. Например, у 60-ваттной лампы оно составит около 60–80 Ом, а у 100-ваттной – 30–50 Ом.

Для проверки целостности спирали достаточно одного измерения. Если сопротивление близко к нулю или бесконечно велико, спираль оборвана или замкнута. В первом случае лампа не загорится, во втором – перегорит при включении. Измерения проводите при комнатной температуре: нагрев спирали увеличивает сопротивление в 10–12 раз.

При измерении напряжения на работающей лампе переключите мультиметр в режим ACV (переменное напряжение) с пределом 200–500 В. Подключите щупы параллельно лампе: один к фазному проводу патрона, второй – к нулевому. Убедитесь, что напряжение соответствует номиналу сети (220–240 В). Отклонения более 10% сокращают срок службы лампы.

Не используйте мультиметр в режиме амперметра для измерения тока через лампу накаливания. Включение прибора последовательно с лампой требует разрыва цепи, что небезопасно без специальных навыков. Ток можно рассчитать по закону Ома: I = U/R, где U – напряжение сети, R – измеренное сопротивление спирали.

После измерений отключите мультиметр, переведя его в режим OFF или выключив питание. Храните щупы в защитных колпачках, чтобы избежать короткого замыкания при случайном касании. Для точных измерений используйте мультиметры с погрешностью не более 1% (например, Fluke 17B или аналоги).

Почему сопротивление холодной и горячей спирали отличается

Сопротивление вольфрамовой спирали лампы накаливания зависит от температуры из-за температурного коэффициента сопротивления (ТКС). Для вольфрама ТКС составляет около 4,5×10⁻³ К⁻¹, что означает рост сопротивления на ~0,45% при повышении температуры на 1°C. В холодном состоянии (20°C) сопротивление спирали в 10–15 раз ниже, чем при рабочей температуре (~2500°C). Например, лампа на 60 Вт с номинальным сопротивлением 80 Ом в горячем виде имеет сопротивление всего 5–8 Ом в холодном.

При включении через холодную спираль протекает пусковой ток, превышающий номинальный в 8–12 раз. Это создает кратковременную перегрузку, сокращающую срок службы лампы. Для защиты рекомендуется использовать плавные пусковые устройства или диммеры с функцией «мягкого старта». Измерять сопротивление спирали следует только в холодном состоянии – мультиметром на пределе 200 Ом, отключив лампу от сети.

Разница сопротивлений объясняется увеличением амплитуды колебаний атомов вольфрама при нагреве, что усиливает рассеяние электронов. Этот эффект описывается формулой: R_t = R₀ × (1 + α × ΔT), где R₀ – сопротивление при 0°C, α – ТКС, ΔT – изменение температуры. Для точных расчетов мощности по сопротивлению используйте значение R_{горячее}, измеренное косвенно через ток и напряжение в рабочем режиме.

Как рассчитать мощность лампы через напряжение и сопротивление

Мощность лампы накаливания определяется по формуле P = U² / R, где U – напряжение в вольтах, R – сопротивление нити накала в омах. Например, при напряжении 220 В и сопротивлении 484 Ом мощность составит 100 Вт. Для точного расчёта измерьте сопротивление мультиметром в холодном состоянии – горячая нить имеет сопротивление в 10–15 раз выше.

Сопротивление лампы зависит от материала нити: вольфрам при 20°C имеет удельное сопротивление 5,5·10⁻⁸ Ом·м. Длина и диаметр нити влияют на итоговое значение. Стандартная лампа 60 Вт при 220 В имеет сопротивление около 806 Ом в рабочем режиме, но в холодном – примерно 60 Ом. Учитывайте этот коэффициент при расчётах.

Если известна только мощность и напряжение, сопротивление можно найти по формуле R = U² / P. Для лампы 40 Вт на 220 В оно составит 1210 Ом. Однако реальное сопротивление в холодном состоянии будет ниже из-за температурного коэффициента вольфрама (4,5·10⁻³ К⁻¹). Погрешность без учёта нагрева может достигать 10–20%.

Для проверки расчётов используйте закон Ома: I = U / R. Ток через лампу 100 Вт при 220 В равен 0,45 А. Если измеренный ток отличается более чем на 5%, проверьте сопротивление или напряжение. Нестабильное напряжение в сети (например, 230 В вместо 220 В) увеличивает мощность на 9%, что сокращает срок службы лампы.

При подборе лампы для замены учитывайте, что мощность пропорциональна квадрату напряжения. Снижение напряжения на 10% уменьшает мощность на 19%. Для точных измерений используйте лабораторный источник питания с регулировкой напряжения или стабилизатор. Избегайте расчётов по номинальным значениям без учёта реальных условий эксплуатации.

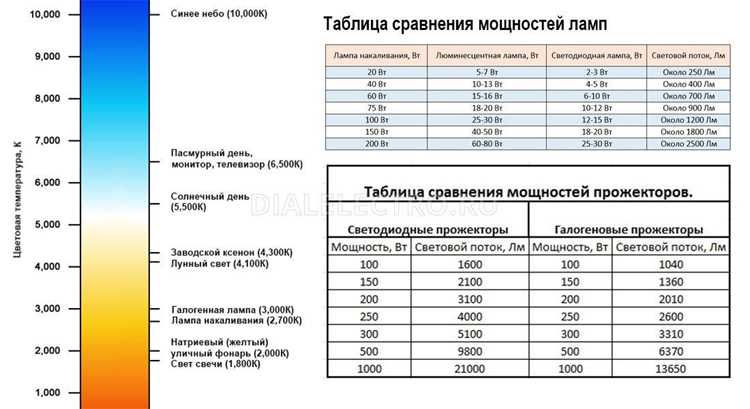

Какие формулы использовать для пересчёта сопротивления в ватты

Для расчёта мощности лампы накаливания по известному сопротивлению используйте формулу P = U² / R, где P – мощность в ваттах, U – напряжение сети (обычно 220 В для бытовых условий), R – сопротивление нити накала в омах. Например, при сопротивлении 484 Ом мощность составит 220² / 484 = 100 Вт. Учитывайте, что сопротивление холодной нити в 10–15 раз ниже рабочего – измеряйте его после прогрева лампы в течение 1–2 минут.

Если известен только ток (I), применяйте P = I² × R. Для ламп с нестандартным напряжением (например, 12 В) подставляйте фактическое значение U. Погрешность расчётов возрастает при отклонении напряжения от номинала: при 230 В мощность увеличится на ~9%, при 210 В – снизится на ~9%.

Как учесть погрешности при измерении сопротивления

Сопротивление холодной нити лампы накаливания отличается от рабочего в 10–15 раз из-за температурного коэффициента. При комнатной температуре (20°C) сопротивление вольфрамовой нити составляет около 5–10% от номинального при нагреве до 2500°C. Для корректного расчёта мощности используйте формулу R_{горячее} = R_{холодное} × (1 + α × ΔT), где α для вольфрама – 4,5×10^-3 К^-1, а ΔT – разница температур. Без учёта этого фактора погрешность может достигать 90%.

Мультиметры вносят собственную погрешность, зависящую от диапазона измерений. Например, прибор с точностью ±0,5% + 2 ед. младшего разряда на пределе 200 Ом при измеренном значении 50 Ом даст погрешность ±0,45 Ом. Для минимизации ошибки:

• Выбирайте диапазон, максимально близкий к измеряемому значению.
• Проводите 5–10 замеров и усредняйте результат.
• Используйте четырёхпроводное подключение (метод Кельвина) для сопротивлений ниже 1 Ом.

Контактное сопротивление щупов и клемм может добавлять 0,1–0,5 Ом. При измерении сопротивления лампы 10 Ом это даёт погрешность до 5%. Для исключения влияния:

1. Зачистите контакты лампы и щупов мелкозернистой наждачной бумагой (P600).
2. Прижимайте щупы с усилием 2–3 Н для стабильного контакта.
3. Измеряйте сопротивление самих щупов (обычно 0,05–0,2 Ом) и вычитайте его из результата.

Температура окружающей среды влияет на показания: при изменении на 10°C сопротивление вольфрама меняется на ~4,5%. Для компенсации:

• Измеряйте температуру воздуха термопарой с точностью ±0,5°C.
• Вносите поправку по формуле R_корр = R_изм / (1 + α × (T_изм – 20)).
• Проводите измерения в термостатированном помещении или используйте теплоизоляционный кожух для лампы.

Паразитные ЭДС в цепи (термо-ЭДС, наводки) искажают результаты на 0,01–0,1 Ом. Для их устранения:

• Переключайте полярность щупов и берите среднее арифметическое двух измерений.
• Отключайте источники помех (сварочные аппараты, мощные двигатели) в радиусе 5 м.
• Используйте экранированные провода и заземляйте корпус мультиметра.

При расчёте мощности по формуле P = U² / R погрешность сопротивления напрямую влияет на результат. Если сопротивление измерено с точностью ±2%, а напряжение сети ±1%, суммарная погрешность мощности составит ±5% (по правилу сложения относительных погрешностей). Для повышения точности:

• Измеряйте напряжение сети в момент замера сопротивления.
• Используйте вольтметр с классом точности не ниже 0,5.
• Повторяйте измерения в разное время суток для учёта колебаний напряжения.

Примеры расчётов мощности для ламп разного номинала

Рассмотрим три лампы накаливания с номинальными мощностями 40, 60 и 100 Вт, работающие от сети 220 В. Для расчёта используем формулу P = U² / R, где P – мощность, U – напряжение, R – сопротивление нити накала в нагретом состоянии. Сопротивление холодной нити в 10–15 раз ниже, поэтому измерения проводят при рабочей температуре или используют справочные данные.

Для лампы 40 Вт сопротивление нити составляет ~1210 Ом. Подставляем в формулу: 220² / 1210 ≈ 40 Вт. У лампы 60 Вт сопротивление снижается до ~807 Ом, что даёт 220² / 807 ≈ 60,1 Вт. Разница в 0,1 Вт обусловлена округлением сопротивления. При измерении мультиметром учитывайте, что погрешность прибора может достигать ±1%, что повлияет на итоговый результат.

Если сопротивление неизвестно, его можно вычислить через номинальную мощность: R = U² / P. Например, для лампы 75 Вт: 220² / 75 ≈ 645 Ом. При измерении реального сопротивления в 650 Ом расчётная мощность составит 220² / 650 ≈ 74,5 Вт. Отклонение в 0,5 Вт допустимо для бытовых условий, но при подборе ламп для точных приборов используйте эталонные значения или калиброванные измерители.

Какие ошибки чаще всего допускают при определении мощности

Первая и самая распространённая ошибка – игнорирование температурной зависимости сопротивления нити накаливания. В холодном состоянии сопротивление вольфрамовой нити в 10–15 раз ниже, чем при рабочей температуре (2500–3000°C). Если измерить сопротивление мультиметром при комнатной температуре и подставить его в формулу P = U²/R, результат будет завышен в 2–3 раза. Например, лампа на 60 Вт при 220 В покажет сопротивление около 80 Ом в холодном виде, но реальное рабочее значение составит 800–900 Ом.

Неправильный выбор метода измерения сопротивления приводит к погрешностям. Многие используют мультиметры в режиме омметра без учёта их внутреннего сопротивления, особенно на низких пределах измерения (200 Ом). Прибор может добавлять к показаниям 0,5–2 Ом, что критично для маломощных ламп (например, 15 Вт с сопротивлением 30 Ом). Для точности следует применять четырёхпроводное подключение или мостовые схемы.

• Подмена номинального напряжения фактическим. Лампы накаливания рассчитаны на 220 В, но в сети часто наблюдаются отклонения ±10%. Если напряжение составляет 240 В, мощность возрастёт на 19% (P ~ U²), а при 200 В – упадёт на 17%. Без корректировки расчётов результат будет неверным.
• Использование усреднённых коэффициентов без учёта конкретной модели. Например, для галогенных ламп сопротивление в холодном состоянии выше на 20–30% по сравнению с обычными лампами той же мощности из-за добавок в газе-наполнителе.

Ошибка в выборе формулы для расчёта. Часто применяют P = I²R, забывая, что ток I сам зависит от сопротивления. Правильнее использовать P = U²/R, где U – известное напряжение сети. Если же измеряется ток, то формула P = UI даст точный результат только при стабильном напряжении.

Неучёт старения лампы. Со временем вольфрамовая нить испаряется, её сечение уменьшается, а сопротивление растёт. У лампы на 100 Вт после 500 часов работы сопротивление может увеличиться на 5–7%, что снизит мощность на 3–5 Вт. Для старых ламп расчёт по сопротивлению даст заниженные значения.

Измерение сопротивления без отключения лампы от сети. Параллельно подключённые элементы (например, выключатель с подсветкой) создают утечку тока, искажая показания. Даже 1 мА тока через лампу в 60 Вт приведёт к ошибке в 0,2 Ом. Перед измерением лампу необходимо полностью обесточить.

Самая грубая ошибка – попытка определить мощность по сопротивлению без учёта типа лампы. Например, у ламп с криптоновым наполнением сопротивление на 10–15% выше, чем у обычных при той же мощности. У миниатюрных ламп (например, автомобильных на 12 В) зависимость сопротивления от температуры выражена слабее, и расчёт по холодному сопротивлению даст погрешность всего 20–30%, а не 200–300%. Всегда сверяйтесь с техническими характеристиками конкретной серии ламп.
