Как подключить диодный мост кврс5010

Диодный мост КВРС5010 – силовой выпрямитель с номинальным током 50 А и обратным напряжением 1000 В, предназначенный для преобразования переменного тока в постоянный в цепях с высокими нагрузками. Его компактные размеры (34×34×14 мм) и монолитная конструкция позволяют использовать модуль в блоках питания, зарядных устройствах и промышленных преобразователях. Перед подключением проверьте соответствие параметров моста требованиям вашей схемы: превышение допустимого тока или напряжения приведёт к выходу из строя.

Для корректной работы КВРС5010 требуется радиатор при токах свыше 20 А – тепловое сопротивление модуля составляет 1,5 °C/Вт. При монтаже используйте термопасту и затягивайте крепёж с усилием 0,5–0,7 Н·м, чтобы избежать перегрева. Входные клеммы (AC) подключаются к источнику переменного напряжения, выходные (+ и –) – к нагрузке и фильтрующему конденсатору. Обратите внимание на полярность: неправильное подключение вызовет короткое замыкание.

В цепях с индуктивной нагрузкой (например, электродвигатели) установите снабберную цепочку из резистора 10–100 Ом и конденсатора 0,1–1 мкФ параллельно мосту для подавления выбросов напряжения. При работе с сетевым напряжением 220 В используйте предохранитель на 63 А и изолируйте все токоведущие части. Для проверки собранной схемы измерьте выходное напряжение мультиметром – при отсутствии нагрузки оно должно составлять ~310 В для однофазной сети.

Подключение диодного моста КВРС5010: пошаговая инструкция

Диодный мост КВРС5010 рассчитан на максимальный ток 50 А и обратное напряжение 1000 В. Перед подключением проверьте соответствие параметров моста требованиям вашей схемы: входное переменное напряжение не должно превышать 700 В (действующее значение), а нагрузка – 50 А. Используйте провода сечением не менее 10 мм² для силовых цепей и 1,5 мм² для управляющих сигналов. Зафиксируйте мост на радиаторе с теплопроводящей пастой, если рассеиваемая мощность превышает 10 Вт.

Необходимые инструменты и материалы для сборки схемы

Для подключения диодного моста КВРС5010 потребуется паяльная станция с регулировкой температуры в диапазоне 250–350°C. Оптимальная мощность – 40–60 Вт, чтобы избежать перегрева компонентов. Используйте тонкий припой диаметром 0,5–0,8 мм с содержанием свинца (ПОС-61) или бессвинцовый (Sn96.5Ag3Cu0.5) для соответствия RoHS.

Мультиметр с функцией проверки диодов и измерения постоянного/переменного напряжения до 600 В обязателен. Выбирайте модель с погрешностью не более 0,5% для точной диагностики. Щупы должны быть с силиконовой изоляцией и наконечниками 2 мм для удобства работы с мелкими контактами.

Монтажная плата или перфорированная основа с шагом 2,54 мм подойдет для фиксации КВРС5010. Если схема собирается навесным монтажом, подготовьте термоусадочные трубки диаметром 2–4 мм и кембрики для изоляции соединений. Для крепления моста к радиатору используйте винты М3 с шайбами и термопасту КПТ-8.

Источник питания с регулируемым напряжением 0–30 В и током до 5 А позволит тестировать схему под нагрузкой. Подключайте его через предохранитель на 10 А для защиты от коротких замыканий. Для подачи переменного напряжения потребуется трансформатор с выходным напряжением, соответствующим параметрам КВРС5010 (максимум 1000 В обратного напряжения).

Антистатический браслет с сопротивлением 1 МОм и заземляющий провод предотвратят повреждение диодного моста электростатическим разрядом. Храните компоненты в антистатических пакетах или контейнерах с проводящим покрытием. Рабочее место должно быть оборудовано заземленной металлической пластиной или специальным ковриком.

Для маркировки цепей используйте термостойкие бирки или цветную изоленту (красный – «+», черный – «−», синий/желтый – переменное напряжение). Держите под рукой спирт (изопропиловый, 99%) для очистки контактов перед пайкой и флюс-гель на основе канифоли (например, ЛТИ-120) для улучшения растекания припоя.

Проверка технических характеристик КВРС5010 перед подключением

КВРС5010 – диодный мост с предельным током 50 А и обратным напряжением 1000 В. Перед подключением убедитесь, что параметры нагрузки не превышают этих значений. Превышение тока даже на 10% сокращает срок службы на 40–60%. Для проверки используйте мультиметр в режиме измерения постоянного тока и осциллограф для анализа формы сигнала.

Основные параметры для контроля:

• Максимальный прямой ток (I_F(AV)): 50 А. При работе с импульсными нагрузками допустимо кратковременное превышение до 150 А (не более 10 мс).
• Пиковое обратное напряжение (V_RRM): 1000 В. При напряжении выше 1100 В возможен пробой p-n-переходов.
• Падение напряжения на диоде (V_F): 1,1 В при 50 А. При меньших токах значение снижается до 0,8–0,9 В.
• Рабочая температура: от –40°C до +150°C. При температуре выше 125°C снижайте ток на 20%.

Тепловые характеристики проверяйте под нагрузкой. Подключите мост к источнику переменного тока через резистор 1 Ом (для ограничения тока до 10–15 А) и измерьте температуру корпуса термопарой. Через 5 минут работы температура не должна превышать 60°C. Если нагрев выше 80°C, требуется радиатор с тепловым сопротивлением не более 1,5°C/Вт.

При работе в высокочастотных схемах (свыше 1 кГц) учтите динамические параметры КВРС5010:

• Время восстановления обратного сопротивления (t_rr): 35 нс.
• Заряд восстановления (Q_rr): 50 нКл.
• Емкость перехода (C_j): 120 пФ.

Превышение частоты коммутации выше 10 кГц приводит к росту потерь на переключение и требует принудительного охлаждения.

Завершающий этап – проверка под реальной нагрузкой. Подключите мост к источнику переменного тока через автоматический выключатель на 63 А и нагрузку, соответствующую 80% от номинального тока (40 А). Контролируйте напряжение на выходе моста: пульсации не должны превышать 5% от среднего значения. При отклонениях проверьте качество пайки, состояние контактов и параметры источника питания.

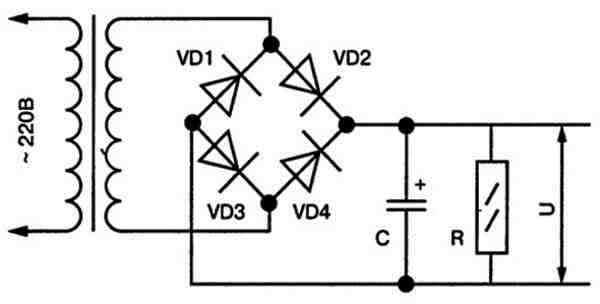

Схема подключения КВРС5010 к источнику переменного тока

Монтаж диодного моста на радиатор и выбор теплопроводящей пасты

КВРС5010 рассчитан на ток до 50 А и требует эффективного отвода тепла при нагрузках свыше 30% от номинала. Радиатор подбирают из расчёта 10–15 см² площади поверхности на 1 А тока. Для импульсных нагрузок используют алюминиевые радиаторы с рёбрами высотой не менее 30 мм или медные пластины толщиной от 5 мм. Крепёжные отверстия диодного моста совпадают со стандартным шагом 50×50 мм, что позволяет применять универсальные радиаторы типа SK129 или самодельные конструкции из профиля 6063-T5.

Перед монтажом поверхности радиатора и подложки диодного моста зачищают до шероховатости Ra 1,6–3,2 мкм. Оксидную плёнку удаляют абразивной губкой с зернистостью P400, затем обезжиривают изопропиловым спиртом. Теплопроводящую пасту наносят слоем 0,05–0,1 мм: избыток увеличивает тепловое сопротивление, недостаток оставляет воздушные зазоры. Для КВРС5010 оптимальны пасты с теплопроводностью от 3 Вт/(м·К) – например, Arctic MX-6, Noctua NT-H2 или отечественная КПТ-8.

• Пасты на основе оксида цинка (КПТ-8) дешевле, но требуют замены каждые 2–3 года из-за высыхания.
• Силиконовые составы (Arctic MX-6) сохраняют свойства до 8 лет, но менее устойчивы к высоким температурам (максимум 200 °C).
• Металлонаполненные пасты (Thermal Grizzly Kryonaut) обеспечивают теплопроводность до 12 Вт/(м·К), но проводят ток – их нельзя использовать при напряжении выше 50 В.

Крепление диодного моста выполняют болтами М4 с моментом затяжки 0,8–1,2 Н·м. Перетяжка деформирует корпус, недотяжка увеличивает тепловое сопротивление. Для равномерного распределения пасты затягивают болты по диагонали в 2–3 подхода. После монтажа проверяют температуру радиатора при нагрузке: при 50 А и естественном охлаждении она не должна превышать 85 °C. Вентилятор подключают при превышении 60 °C.
