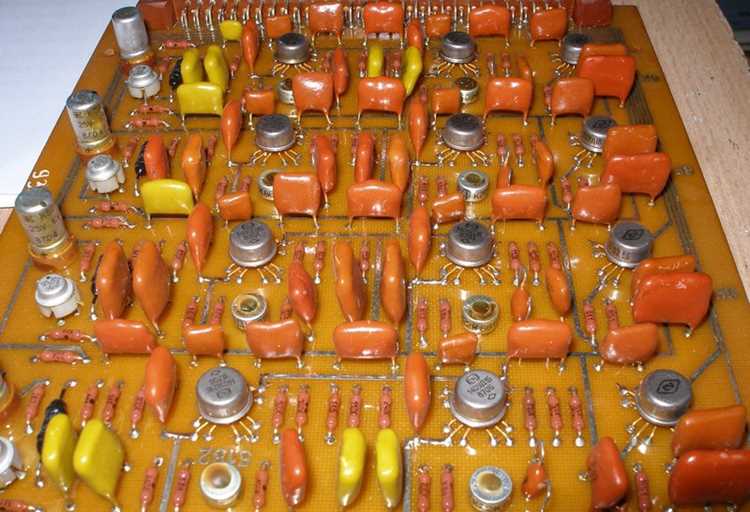

Замена электронных компонентов – задача, требующая точности. Ошибка в выборе аналога может привести к сбоям в работе устройства, перегреву или даже выходу из строя всей платы. Основные параметры, на которые стоит обратить внимание: номинальное напряжение, ток, мощность, рабочая частота, температурный диапазон и тип корпуса. Например, резистор с номиналом 1 кОм и мощностью 0,25 Вт нельзя заменить на 0,125 Вт – даже при одинаковом сопротивлении он сгорит под нагрузкой.
Для полупроводниковых элементов критичны дополнительные характеристики. Транзисторы сравнивают по коэффициенту усиления (hFE), максимальному току коллектора (Ic), напряжению коллектор-эмиттер (Vce). Диоды – по прямому току (If), обратному напряжению (Vrrm), времени восстановления (trr). Если оригинальный компонент имеет маркировку 2N3904, его аналог должен соответствовать не только по типу (NPN), но и по предельным значениям: Ic ≥ 200 мА, Vce ≥ 40 В, hFE ≥ 100 при Ic = 10 мА.
При выборе аналогов используйте справочники: DatasheetCafe, Octopart, AllDatasheet. В них указаны прямые замены с подтверждёнными характеристиками. Если аналог отсутствует, проверяйте параметры через spice-моделирование или тестовые схемы. Для критичных узлов (источники питания, усилители мощности) замена без проверки недопустима – даже 5% отклонение по току или напряжению может нарушить стабильность работы.
Как определить точные параметры заменяемого компонента

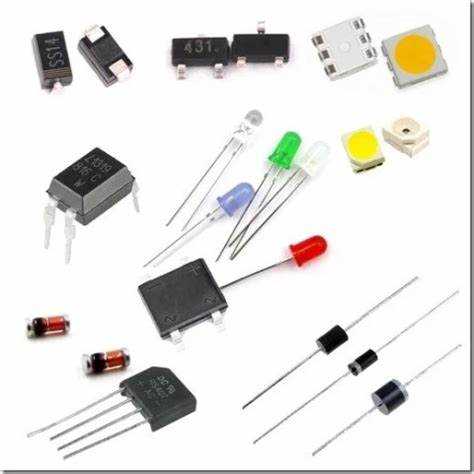

Первым шагом изучите маркировку на корпусе компонента – она содержит ключевые данные: номинал, допуск, рабочее напряжение или ток, температурный коэффициент. Для резисторов и конденсаторов используйте цветовую кодировку по стандартам IEC 60062 или EIA-96 (например, коричневый-черный-красный-золотой = 1 кОм ±5%). У транзисторов и микросхем ищите полное обозначение (например, 2N3904, LM358) – оно позволяет найти datasheet с предельными значениями: максимальным током коллектора (IC), напряжением пробоя (VCEO), частотными характеристиками (fT). Если маркировка стёрта, измерьте параметры мультиметром: сопротивление резисторов, ёмкость конденсаторов, прямое падение напряжения на диодах (VF). Для активных компонентов используйте тестер транзисторов или осциллограф для проверки динамических характеристик.
Сверяйте полученные данные с технической документацией устройства или принципиальной схемой – там часто указаны критические параметры: мощность рассеивания (PD) для резисторов, эквивалентное последовательное сопротивление (ESR) для конденсаторов, коэффициент усиления (hFE) для транзисторов. Если схема недоступна, анализируйте режим работы компонента: например, резистор в цепи питания микроконтроллера должен выдерживать ток не менее Imax = VCC/R, а конденсатор фильтра – пульсации напряжения с частотой преобразователя. Для SMD-компонентов без маркировки используйте лупу и справочники по типоразмерам (например, 0805, 1206) – они сужают круг поиска аналогов.
Где искать аналоги с совместимыми характеристиками
Начните с официальных баз данных производителей. Компании вроде Texas Instruments, Analog Devices, STMicroelectronics и Infineon предоставляют инструменты для подбора аналогов: TI’s Product Selector, ADI’s Cross Reference, STM32CubeMX для микроконтроллеров. Эти системы учитывают не только электрические параметры (напряжение, ток, частоту), но и корпус, температурный диапазон, наличие сертификатов. Например, если нужен аналог операционного усилителя LM358, в базе TI можно найти OPA2188 с улучшенными шумовыми характеристиками, но совместимым цоколёвкой.
Используйте специализированные агрегаторы: Octopart, Findchips, Digi-Key’s Part Search. Они объединяют данные от дистрибьюторов и позволяют фильтровать компоненты по десяткам параметров. В Octopart можно задать поиск по точному артикулу или группе (например, MOSFET N-канальный, 60 В, 10 А, TO-220) и получить список аналогов с указанием доступности у поставщиков, цен и сроков поставки. Ключевое преимущество – актуальные данные о наличии на складах, что критично при дефиците.
Форумы и сообщества инженеров часто содержат проверенные рекомендации. На ресурсах вроде EEVblog, All About Circuits или тематических группах в LinkedIn пользователи делятся опытом замены компонентов в реальных проектах. Например, при поиске аналога транзистора 2N3904 можно найти обсуждения, где инженеры сравнивают BC547, MPSA42 и другие варианты с указанием конкретных схем, где замена работала или приводила к сбоям. Обращайте внимание на дату публикации – старые обсуждения могут содержать устаревшие данные.
Не игнорируйте документацию на готовые устройства. Схемы ремонта и даташиты на аналогичные платы (например, от iFixit или производителей оборудования) часто содержат списки взаимозаменяемых компонентов. Если в вашем устройстве вышел из строя конденсатор 10 мкФ 25 В X5R 0805, в ремонтных гайдах на похожие модели можно найти рекомендации по замене на 10 мкФ 35 В X7R того же типоразмера – с учётом запаса по напряжению и температурной стабильности.
Какие критерии сравнивать при выборе альтернативы
Первым шагом анализируйте электрические параметры: рабочее напряжение, ток, мощность рассеивания и частотные характеристики. Например, если оригинальный резистор имеет мощность 0,25 Вт, замена на 0,125 Вт приведёт к перегреву. Для конденсаторов критичны ESR (эквивалентное последовательное сопротивление) и допустимое напряжение – превышение даже на 10% сокращает срок службы. У транзисторов сравнивайте hFE (коэффициент усиления), VCE(sat) (напряжение насыщения) и максимальный ток коллектора. Для микросхем проверяйте логические уровни входов/выходов (TTL, CMOS), время задержки распространения сигнала и потребляемый ток.
Оцените доступность и стоимость: сроки поставки, минимальный объём заказа (MOQ) и цену за единицу при разных объёмах. Компоненты с длительным сроком поставки (12+ недель) могут сорвать производство. Для мелкосерийного производства выбирайте детали с MOQ ≤ 100 шт. или доступные у нескольких дистрибьюторов (Digi-Key, Mouser, LCSC). Сравнивайте цены не только за штуку, но и с учётом логистики – доставка мелких партий из Китая может обойтись дороже, чем покупка у локального поставщика с наценкой 15–20%.

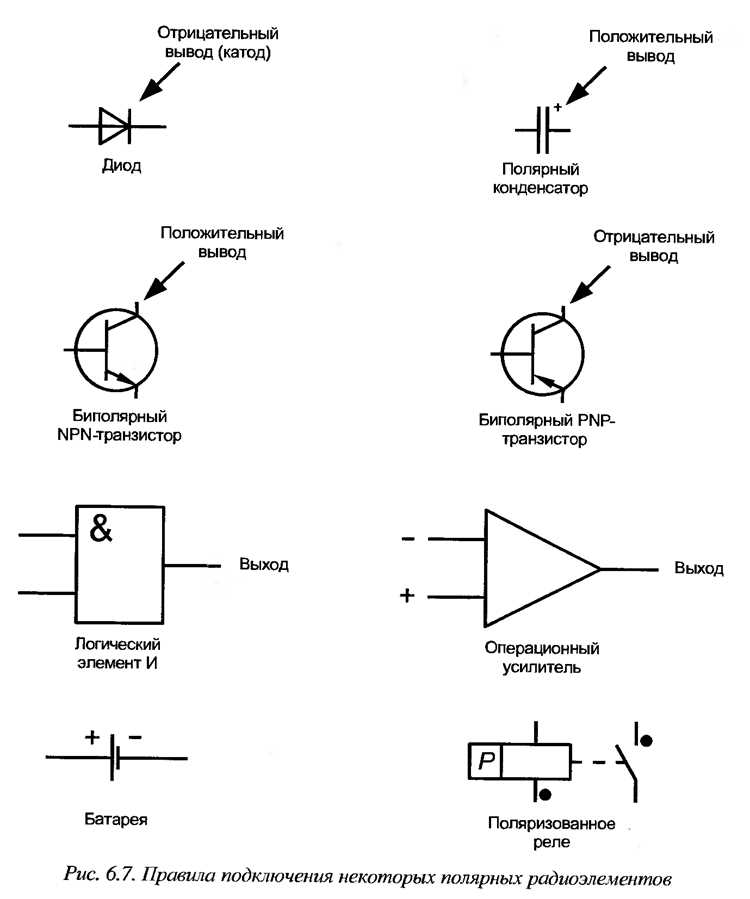

Как проверить совместимость по посадочному месту и распиновке
| LM358 (функция) | NJM2904 (функция) | Совместимость | |
|---|---|---|---|
| 1 | Выход A | Выход A | Да |
| 2 | Инвертирующий вход A | Инвертирующий вход A | Да |
| 3 | Неинвертирующий вход A | Неинвертирующий вход A | Да |
| 4 | GND | GND | Да |
| 5 | Неинвертирующий вход B | Неинвертирующий вход B | Да |
| 6 | Инвертирующий вход B | Инвертирующий вход B | Да |
| 7 | Выход B | Выход B | Да |
| 8 | VCC | VCC | Да |
Какие тесты провести перед установкой нового компонента
Для активных компонентов (микросхем, транзисторов) проведите функциональный тест на макетной плате или с помощью специализированных тестеров. Например, для операционных усилителей проверьте:
- напряжение смещения (VOS) – должно быть в пределах ±5 мВ для прецизионных ОУ;
- скорость нарастания выходного сигнала (slew rate) – сравните с паспортным значением;
- ток потребления в статическом режиме – превышение на 20% указывает на дефект.
Для цифровых микросхем используйте логический анализатор или генератор импульсов: проверьте пороговые уровни входных сигналов (VIL ≤ 0,8 В, VIH ≥ 2,0 В для TTL) и задержки распространения сигнала.
Термические характеристики критичны для силовых компонентов. Измерьте тепловое сопротивление переход-корпус (RthJC) с помощью тепловизора или термопары: для MOSFET-ов в корпусе TO-220 оно не должно превышать 1,5 °C/Вт. Проверьте температуру корпуса после 5 минут работы под номинальной нагрузкой – перегрев выше 85 °C требует пересмотра теплоотвода. Для стабилизаторов напряжения проконтролируйте падение напряжения при максимальном токе: например, для LM7805 при 1 А оно не должно быть более 2 В.
Перед установкой на плату выполните визуальный осмотр и механические проверки:
- Измерьте геометрические размеры корпуса (особенно для SMD-компонентов) – отклонение более 0,2 мм может вызвать проблемы с пайкой.
- Для компонентов с радиаторами (например, IGBT) убедитесь в отсутствии зазоров между корпусом и теплоотводом – заполните их термопастой с теплопроводностью не ниже 3 Вт/(м·К).
Где найти отзывы и документацию на потенциальную замену
Первый источник – официальные сайты производителей. Компании вроде Texas Instruments, STMicroelectronics, Analog Devices и ON Semiconductor публикуют даташиты, application notes и errata на свои компоненты. На сайтах часто есть разделы с FAQ, форумами поддержки и базами знаний, где инженеры делятся опытом. Например, на ti.com можно найти не только документацию, но и инструменты для сравнения аналогов, а на st.com – отчеты о совместимости с другими сериями.
Специализированные форумы и сообщества – кладезь практической информации. На EEVblog Forum пользователи обсуждают реальные кейсы замены компонентов, делятся тестами и выкладывают осциллограммы. На r/electronics часто поднимаются темы о подборе аналогов, особенно для устаревших или редких микросхем. В темах с метками «alternative» или «replacement» можно найти ссылки на проверенные решения.
Базы данных дистрибьюторов содержат не только цены и наличие, но и отзывы инженеров. На Digi-Key и Mouser у многих компонентов есть раздел «Customer Reviews», где пользователи оценивают надежность, термостойкость или совместимость с платами. Например, у транзисторов или конденсаторов часто встречаются комментарии о реальных параметрах, отличающихся от заявленных в даташите. На LCSC аналогичные отзывы сопровождаются фотографиями распиновки и маркировки.
- Octopart (octopart.com) – агрегатор, который собирает данные с десятков дистрибьюторов, включая отзывы и ссылки на документацию. Позволяет фильтровать компоненты по параметрам и просматривать альтернативы с указанием степени совместимости.
- Findchips (findchips.com) – аналогичный сервис, но с акцентом на поиск по артикулам и кроссам. Интегрирован с базами данных производителей, что ускоряет проверку даташитов.
- AllDataSheet (alldatasheet.com) – бесплатная библиотека даташитов, где можно найти даже редкие документы на компоненты 90-х годов.
Социальные сети и профессиональные сети вроде LinkedIn тоже полезны. В группах «Electronics Design» или «PCB Design» инженеры публикуют обзоры новых компонентов и сравнения аналогов. Например, в обсуждениях о замене MOSFET-ов часто приводят графики эффективности и тепловые характеристики. На YouTube каналы вроде «GreatScott!» или «EEVblog» выкладывают видео-тесты, где наглядно демонстрируют работу компонентов в реальных схемах.
Для поиска документации на устаревшие или снятые с производства компоненты используйте архивы. Internet Archive хранит копии старых версий сайтов производителей, где можно найти даташиты, которые уже удалены из основных баз. На Datasheet Archive собрана коллекция документов на компоненты, производство которых прекращено. Если компонент выпускался под разными брендами (например, Fairchild и ON Semiconductor), ищите кроссы на ChipFind.
Инструменты для сравнения параметров помогают быстро оценить пригодность замены. SnapEDA позволяет загружать символы и футпринты для KiCad и Altium, а также сравнивать электрические характеристики. Ultra Librarian предлагает аналогичные функции, но с акцентом на механическую совместимость. Для симуляции поведения аналогов в схеме используйте TINA-TI или LTspice.
Не игнорируйте отчеты о тестировании от независимых лабораторий. Организации вроде EDN или EE Times публикуют обзоры компонентов с измерениями реальных параметров. Например, в статьях о замене линейных регуляторов часто приводят графики пульсаций и КПД. На Electronic Design встречаются сравнительные таблицы с данными о надежности и долговечности.
Если компонент критичен для безопасности или сертификации, проверяйте базы данных регуляторов. На сайте UL можно найти отчеты о тестировании компонентов на соответствие стандартам, а на VDE – данные о сертификации для европейского рынка. Для медицинских или военных применений ищите документы на DSCC или IEC. Эти источники подтверждают не только электрические, но и экологические характеристики.
