Как наносится порошковая краска на металл

Порошковая покраска металла – метод, обеспечивающий долговечность покрытия до 20 лет при правильной подготовке поверхности и соблюдении технологии. Основные способы нанесения: электростатическое распыление, трибостатическое напыление и флюидизированная ванна. Каждый из них требует специфического оборудования и условий, влияющих на адгезию, равномерность слоя и экономичность процесса.

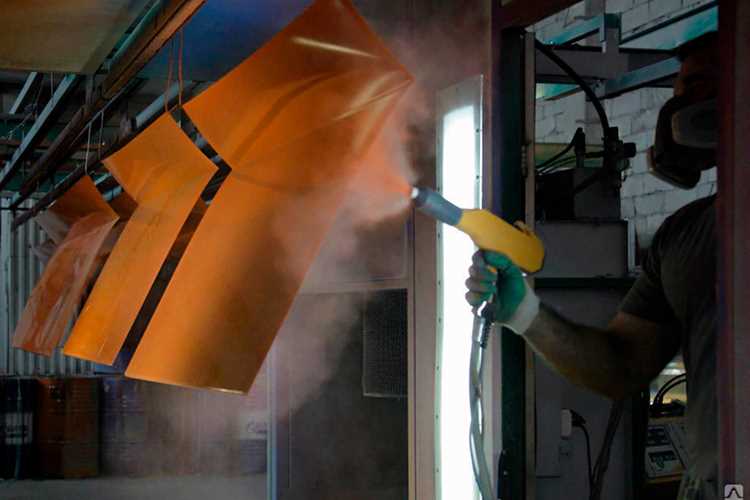

Электростатическое распыление – наиболее распространённый метод, где частицы краски заряжаются высоким напряжением (30–100 кВ) и притягиваются к заземлённому металлу. Оптимальная дистанция распылителя от детали – 15–30 см, а скорость подачи порошка – 100–200 г/мин. Для сложных профилей рекомендуется использовать пистолеты с регулируемым факелом и автоматические системы, снижающие расход материала на 15–20%. Температура в камере должна поддерживаться на уровне 20–25°C при влажности не выше 60%.

Трибостатическое напыление основано на трении частиц краски о стенки пистолета, что создаёт заряд без высокого напряжения. Метод эффективен для деталей с глубокими полостями, где электростатика даёт неравномерное покрытие. Ключевой параметр – скорость потока воздуха (0,3–0,5 м³/мин), влияющая на плотность заряда. Недостаток – повышенный износ оборудования из-за абразивного воздействия порошка, поэтому требуется регулярная замена сопел и шлангов.

Флюидизированная ванна применяется для мелких деталей массового производства. Металлические изделия погружаются в псевдоожиженный слой порошка, нагретого до 180–220°C. Преимущество – высокая скорость нанесения (до 50 мкм за 5–10 секунд), но метод ограничен термостойкостью материала и формой деталей. Для улучшения адгезии рекомендуется предварительный нагрев металла до 150–180°C и использование порошков с низкой температурой полимеризации (120–140°C).

Подготовка поверхности – критический этап, определяющий 70% качества покрытия. Обезжиривание щелочными растворами (pH 10–12) при 60–80°C удаляет до 99% загрязнений, а фосфатирование увеличивает коррозионную стойкость в 3–5 раз. Для алюминия эффективна хроматная обработка, но из-за экологических ограничений её заменяют циркониевыми или титановыми конверсионными покрытиями. Шероховатость поверхности после пескоструйной обработки должна составлять Ra 1,5–3,0 мкм для оптимальной адгезии.

Подготовка металлической поверхности перед порошковой покраской

Качество порошкового покрытия на 70% зависит от предварительной обработки металла. Даже высокотехнологичные составы не компенсируют дефекты поверхности: жировые пятна, оксидные пленки или остатки старой краски снижают адгезию на 40–60%. Основная задача – создать химически чистую и микрошероховатую основу, обеспечивающую механическое сцепление частиц порошка с подложкой.

Первый этап – механическая очистка. Для удаления окалины, ржавчины и старых покрытий используют:

• Дробеструйную обработку (стальная или чугунная дробь фракции 0,3–0,8 мм) – эффективна для сложных профилей, удаляет до 95% загрязнений.
• Пескоструйную обработку (кварцевый песок 0,1–0,4 мм) – подходит для тонкостенных изделий, но требует защиты оператора от силикоза.
• Щеточные станки с металлическими ворсинками – применяются для локальной очистки сварных швов и кромок.

После механической обработки шероховатость поверхности должна составлять Ra 1,5–3,0 мкм. Превышение этого значения приводит к неравномерному нанесению порошка и образованию «апельсиновой корки».

Химическая очистка устраняет жировые и масляные загрязнения, невидимые при визуальном контроле. Используют щелочные растворы (NaOH 5–10%, 60–80°C) или кислотные составы (H₂SO₄ 10–15%, 50–60°C). Время выдержки – 5–15 минут в зависимости от степени загрязнения. Для алюминия и его сплавов применяют специальные бесщелочные составы (например, на основе тринатрийфосфата), чтобы избежать коррозии.

Обезжиривание завершается промывкой деминерализованной водой с удельным сопротивлением не менее 1 МОм·см. Остатки солей на поверхности вызывают подпленочную коррозию и отслоение покрытия. Контроль качества – тест на смачиваемость: капля воды должна растекаться по поверхности без образования отдельных капель.

Фосфатирование – ключевой этап для черных металлов. Фосфатные покрытия (цинковые, железные или марганцевые) толщиной 1–5 мкм повышают адгезию на 20–30% и обеспечивают дополнительную антикоррозионную защиту. Процесс включает:

1. Активацию поверхности в растворе титановых солей (0,1–0,3 г/л, 20–30°C, 1–2 мин).
2. Фосфатирование в ванне с концентрацией 15–30 г/л (45–55°C, 5–10 мин).
3. Пассивацию в растворе хромового ангидрида (0,5–1,0 г/л, 20–30°C, 1–2 мин) – для цинковых фосфатов.

Для алюминия используют хроматирование или бесхромовые составы на основе циркония или титана. Толщина хроматного слоя – 0,1–0,5 мкм.

Сушка – финальный этап, критичный для предотвращения коррозии. Температура сушки – 110–140°C, время – 10–20 минут. Остаточная влажность не должна превышать 0,5%. Для крупногабаритных изделий применяют обдув горячим воздухом (80–100°C) с последующей выдержкой в камере. Контроль – визуальный осмотр на отсутствие пятен и конденсата.

Типичные ошибки подготовки и их последствия:

• Недостаточная очистка от масел → локальное отслоение покрытия через 3–6 месяцев.
• Передержка в фосфатирующем растворе → рыхлый слой, снижающий адгезию.
• Использование воды с высоким содержанием солей → подпленочная коррозия, вздутия.
• Сушка при температуре выше 150°C → деградация фосфатного слоя, потеря защитных свойств.

Поверхность после подготовки должна быть однородной, матовой, без блестящих участков или пятен. Перед нанесением порошка изделие охлаждают до 30–40°C – перегрев вызывает преждевременное отверждение частиц и дефекты покрытия.

Выбор оборудования для электростатического напыления порошка

Для электростатического напыления порошковой краски критически важен выбор распылителя. Пистолеты с коронным разрядом (например, Gema OptiFlex Pro или Nordson Encore) обеспечивают равномерное покрытие при напряжении 60–100 кВ и токе 20–100 мкА. Модели с регулировкой заряда (tribo-заряд) подходят для сложных геометрий, но требуют порошков с высокой диэлектрической проницаемостью. Производительность пистолетов варьируется от 150 до 500 г/мин – для мелкосерийного производства достаточно 200–300 г/мин, для конвейерных линий – от 400 г/мин.

Система подачи порошка должна соответствовать типу производства. Бункеры с вибрационным или пневматическим дозированием (например, ITW Gema PG1) минимизируют пульсацию потока, но для высокоточных задач лучше использовать системы с обратной связью (Nordson ColorMax), корректирующие расход в реальном времени. Объем бункера выбирают исходя из сменной потребности: 20–50 л для ручных установок, 100–300 л для автоматических линий. Важно предусмотреть фильтрацию воздуха (класс чистоты ISO 8573-1:2010, класс 2 для частиц и влаги).

Камера напыления и система рекуперации определяют эффективность использования материала. Для деталей размером до 1×1 м подойдут камеры с боковым отсосом (Eurotec ECO-1000), для крупногабаритных изделий – проходные с верхним и нижним отсосом. Рекуперация циклонного типа возвращает до 95% порошка, но для мелкодисперсных фракций (<5 мкм) эффективнее рукавные фильтры. Энергопотребление камер – 3–15 кВт в зависимости от объема, а скорость воздухообмена должна составлять 0,3–0,5 м/с для предотвращения оседания частиц.

Техника нанесения порошковой краски в камере с рекуперацией

Камеры с рекуперацией позволяют сократить расход порошковой краски на 25–40% за счет повторного использования неосевшего материала. Система включает фильтры тонкой очистки (класс F9–H13), циклонный сепаратор и вентилятор с регулируемой производительностью (от 5 000 до 20 000 м³/ч). Оптимальная скорость воздушного потока в рабочей зоне – 0,3–0,5 м/с: при меньших значениях снижается эффективность осаждения, при больших – увеличивается турбулентность и потери краски.

Основные этапы процесса:

• Подготовка поверхности: обезжиривание (pH 10–12, температура 50–60°C), фосфатирование (толщина слоя 1–3 мкм) или хроматирование для алюминия. Остаточная влажность не должна превышать 0,5%.
• Нанесение: расстояние от распылителя до детали – 150–250 мм, напряжение на коронирующем электроде – 60–100 кВ. Для сложных профилей используют пистолеты с регулируемой формой факела (круглый, плоский, веерный).
• Рекуперация: неосевшая краска улавливается циклоном (КПД 95–98%), проходит через вибросито (ячейка 120–180 мкм) и смешивается с новой в соотношении 1:3–1:5. Критическая влажность рекуперированного порошка – не более 0,1%.

Температурный режим полимеризации зависит от типа краски: эпоксидные – 160–180°C (10–15 мин), полиэфирные – 180–200°C (15–20 мин), гибридные – 170–190°C (12–18 мин). Превышение температуры на 10°C сокращает время отверждения на 20–30%, но увеличивает риск пожелтения покрытия. Контроль толщины слоя (60–120 мкм) проводят магнитным или вихретоковым толщиномером с погрешностью ±3 мкм.

Типовые ошибки и их устранение:

1. Неравномерное покрытие: проверка заземления детали (сопротивление ≤1 МОм), калибровка пистолетов (расход порошка 150–250 г/мин), корректировка скорости конвейера (0,5–2 м/мин).
2. Засорение фильтров: замена картриджей каждые 200–300 часов работы, использование антистатических материалов (полиэстер с углеродным волокном).
3. Дефекты полимеризации: контроль температуры в трех точках камеры (±5°C), предварительный прогрев деталей до 40–50°C для удаления конденсата.

Особенности ручного и автоматического распыления порошка

Ручное распыление порошковой краски применяется для мелкосерийного производства, ремонтных работ или сложных геометрических изделий. Оператор использует электростатический пистолет, регулируя давление воздуха (0,5–2,5 бар) и напряжение (30–100 кВ) в зависимости от материала и толщины покрытия. Преимущество метода – гибкость: можно корректировать траекторию нанесения, обрабатывать труднодоступные участки и добиваться равномерного слоя на деталях с рельефом. Однако качество зависит от квалификации маляра: неравномерное движение пистолета приводит к наплывам или непрокрасам.

Автоматическое распыление оптимизировано для крупносерийного производства с высокими требованиями к повторяемости. Роботизированные системы оснащаются несколькими пистолетами, синхронизированными с конвейером, что позволяет наносить порошок со скоростью до 12 м/мин. Точность позиционирования манипуляторов достигает ±0,1 мм, а программируемые параметры (расстояние до детали, угол распыления, скорость перемещения) исключают человеческий фактор. Для сложных изделий используют 6-осевые роботы, способные обрабатывать поверхности под любым углом.

Ключевое отличие двух методов – контроль толщины покрытия. При ручном нанесении толщина варьируется в пределах 60–120 мкм из-за нестабильности скорости движения пистолета. Автоматические линии обеспечивают разброс не более ±5 мкм за счет постоянной скорости конвейера и фиксированных настроек оборудования. В таблице ниже приведены сравнительные характеристики:

Для ручного распыления критически важна подготовка поверхности: масляные пятна или остатки старого покрытия снижают адгезию порошка. Рекомендуется использовать пистолеты с регулируемым факелом (круглым или плоским) и системой обратной ионизации для предотвращения эффекта «апельсиновой корки». Расстояние от сопла до детали должно составлять 15–30 см, а скорость перемещения – 0,3–0,6 м/с. При работе с крупными изделиями целесообразно применять пистолеты с увеличенным баком (до 1 кг порошка) для сокращения простоев.

Автоматические системы требуют предварительной настройки под конкретное изделие. Программирование траектории робота занимает от 2 до 8 часов, но окупается при серийном выпуске. Для повышения эффективности используют системы рекуперации порошка: неосевший материал собирается, просеивается и возвращается в цикл, что снижает расход на 20–30%. В линиях с высокой производительностью применяют камеры с ламинарным потоком воздуха, исключающие турбулентность и обеспечивающие равномерное осаждение частиц.

Температурный режим влияет на оба метода по-разному. При ручном нанесении рекомендуется поддерживать температуру в цехе 18–25°C и влажность 40–60%: отклонения приводят к комкованию порошка или снижению электростатического заряда. Автоматические линии менее чувствительны к колебаниям микроклимата, но требуют стабильной температуры деталей перед покраской (обычно 20–25°C). Перегрев изделий вызывает преждевременное оплавление порошка, что ухудшает адгезию.

Выбор метода зависит от задач производства. Ручное распыление оправдано для прототипов, единичных заказов или изделий с нестандартной формой, где требуется визуальный контроль. Автоматизация целесообразна при объемах от 10 000 м²/год: снижаются трудозатраты, повышается качество и сокращается расход материалов. Комбинированные решения (например, ручное нанесение на сложные участки с последующей автоматической доработкой) позволяют совмещать гибкость и производительность.

Обслуживание оборудования для обоих методов включает регулярную очистку сопел, проверку электростатических параметров и калибровку систем подачи порошка. Для ручных пистолетов критична чистота фильтров (замена каждые 50 часов работы), а для автоматических линий – контроль износа манипуляторов и датчиков положения. Несоблюдение регламента приводит к дефектам покрытия: пористости, шагрени или неравномерному блеску.

Температурные режимы полимеризации порошкового покрытия

Температура предварительного нагрева металла влияет на равномерность полимеризации. Для тонкостенных деталей (до 2 мм) рекомендуется прогрев до 120–140°C перед нанесением порошка, чтобы избежать недополимеризации. Толстостенные изделия (свыше 5 мм) требуют медленного нагрева во избежание термических напряжений, способных вызвать отслоение покрытия.

Контроль температуры в печи – критический фактор. Допустимое отклонение от заданного режима не должно превышать ±5°C. При использовании конвекционных печей важно обеспечить равномерное распределение тепла: разница температур в разных зонах не должна быть более 10°C. Инфракрасные печи позволяют сократить время полимеризации на 30–40%, но требуют точной настройки мощности излучения во избежание локального перегрева.

Время выдержки при полимеризации зависит не только от типа порошка, но и от массы изделия. Для крупногабаритных конструкций (например, металлических шкафов) время увеличивают на 20–30% относительно стандартных значений. При этом скорость охлаждения после полимеризации не должна превышать 5°C/мин, чтобы предотвратить образование микротрещин в покрытии.

Термопары и пирометры – основные инструменты для мониторинга температуры. Размещать датчики следует в зонах с наибольшей тепловой инерцией (например, у массивных элементов конструкции). Для печей с принудительной циркуляцией воздуха рекомендуется калибровка термопар каждые 3 месяца, так как загрязнение датчиков снижает точность измерений на 3–7°C.

Особенности полимеризации при низкотемпературных режимах (ниже 130°C) требуют применения специальных порошков с ускорителями отверждения. Такие составы используются для покрытия термочувствительных материалов (например, алюминиевых сплавов с низкой температурой плавления). Однако прочностные характеристики покрытия снижаются на 15–25% по сравнению со стандартными режимами.

Несоблюдение температурных режимов приводит к дефектам: недополимеризация вызывает липкость поверхности, перегрев – пожелтение или растрескивание. Для корректировки режимов проводят тестовые окраски с контролем адгезии (метод решетчатых надрезов) и блеска (рефлектометром). При обнаружении отклонений регулируют температуру или время выдержки с шагом 5°C или 2 минуты соответственно.
