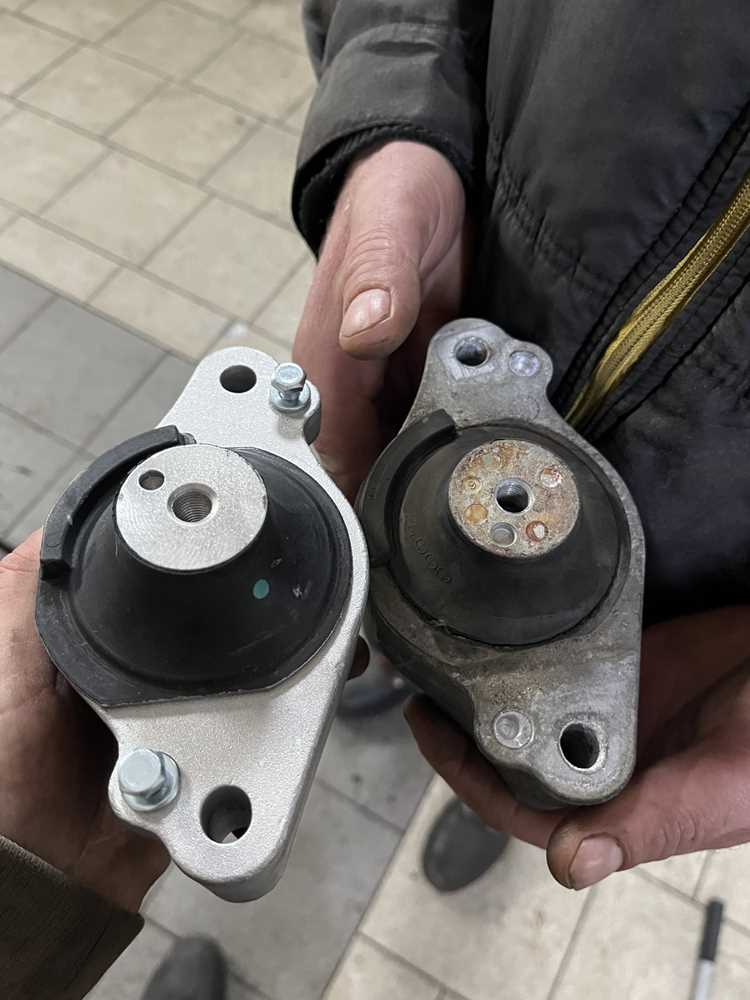

Как менять подушку кулисы на приоре

Подушка кулисы на Лада Приора – деталь, отвечающая за четкость переключения передач и снижение вибраций. Со временем она изнашивается, что приводит к люфту рычага КПП, затрудненному включению скоростей и посторонним стукам. Средний срок службы оригинальной подушки (артикул 2170-1703160) – 50–70 тыс. км, но при агрессивной манере езды или некачественной сборке замена может потребоваться уже на 30 тыс. км.

Основные признаки неисправности: свободный ход рычага КПП более 5 мм, щелчки при переключении, вибрация на ручке при работе двигателя на холостых оборотах. Перед заменой убедитесь, что проблема именно в подушке – проверьте состояние тяг и шарниров кулисы, а также уровень трансмиссионного масла. Для работы понадобятся: ключи на 10 и 13, отвертка с плоским жалом, домкрат, подставки и новая подушка (оригинал или аналог от Febi, Lemforder).

Процесс замены занимает 1–1,5 часа и не требует специальных навыков, но требует аккуратности. Начинайте с отсоединения минусовой клеммы АКБ – это исключит случайное замыкание при работе с электропроводкой. Поднимите переднюю часть автомобиля на домкрате и зафиксируйте на подставках. Демонтируйте защиту картера (если установлена) и тепловой экран над выхлопной трубой – это обеспечит доступ к кулисе. Не забудьте слить часть масла из КПП (около 1 литра) через контрольное отверстие, чтобы избежать его вытекания при снятии подушки.

Необходимые инструменты и материалы для замены

Для замены подушки кулисы на Лада Приора потребуется стандартный набор инструментов, но с акцентом на специфические размеры и типы крепежа. Основной комплект включает торцевые головки на 10, 13 и 17 мм – именно эти размеры используются для болтов крепления кулисы и защитных кожухов. Обязательно наличие удлинителя для головок, так как доступ к некоторым болтам затруднён из-за расположения под днищем автомобиля.

Рожковые или накидные ключи на 10 и 13 мм пригодятся для работы с гайками, фиксирующими подушку к кузову. Особое внимание стоит уделить качеству инструмента: изношенные ключи могут сорвать грани крепежа, что усложнит демонтаж. Для откручивания закисших болтов рекомендуется использовать проникающую смазку типа WD-40 или её аналоги, нанося её за 10–15 минут до начала работ.

Отвёртка с плоским шлицем среднего размера понадобится для снятия хомутов, удерживающих пыльник кулисы. В некоторых случаях может потребоваться крестовая отвёртка для дополнительных креплений, но это зависит от модификации автомобиля. Для фиксации кулисы в неподвижном состоянии пригодится монтажная лопатка или мощная отвёртка – она поможет удержать механизм при откручивании центрального болта.

Новая подушка кулисы должна соответствовать артикулу 2110-1703160 для Приоры с механической коробкой передач. При выборе запчасти стоит отдавать предпочтение оригинальным деталям или проверенным аналогам от производителей типа «БелМаг» или «Триалли». Избегайте дешёвых подделок: некачественная резина быстро растрескается, а металлические втулки могут иметь неверные допуски, что приведёт к люфту.

Для защиты рук от грязи и масла используйте нитриловые перчатки – они обеспечивают лучший захват инструмента и предотвращают попадание агрессивных жидкостей на кожу. Если работы проводятся на подъёмнике или смотровой яме, подготовьте противооткатные упоры для колёс и страховочные стойки для дополнительной безопасности. При отсутствии ямы можно использовать домкрат, но обязательно подложите под кузов надёжные подставки.

Дополнительные материалы включают ветошь для протирки деталей и удаления старой смазки, а также силиконовую смазку для обработки новой подушки перед установкой. Это продлит срок службы резиновых элементов и облегчит монтаж. Если пыльник кулисы повреждён, его также следует заменить – артикул оригинального пыльника 2110-1703200.

Для контроля правильности установки пригодится фонарик с магнитным креплением или налобный фонарь – они освободят руки и обеспечат хорошую видимость в труднодоступных местах. В случае затруднений с откручиванием болтов можно использовать ударную отвёртку или гайковёрт, но с осторожностью, чтобы не повредить резьбу.

Не лишним будет иметь под рукой динамометрический ключ для затяжки болтов с рекомендуемым моментом 18–22 Н·м. Это предотвратит перетяжку или недостаточную фиксацию, что критично для надёжной работы кулисы. Если ключа нет, ориентируйтесь на среднее усилие: болт должен быть затянут плотно, но без чрезмерного нажима.

Подготовка автомобиля и рабочего места перед демонтажем

Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Под задние колеса подложите противооткатные упоры, даже если машина стоит на ручном тормозе. Для Лады Приоры оптимальная высота подъема домкратом – не менее 30 см от земли до порога, чтобы обеспечить доступ к кулисе снизу. Используйте только штатные точки подъема, указанные в руководстве по эксплуатации: под передней балкой или задними рычагами.

Отключите минусовую клемму аккумулятора ключом на 10. Это исключит случайное замыкание при работе с электропроводкой, расположенной рядом с механизмом переключения передач. Если в салоне установлена магнитола с защитным кодом, заранее уточните его – после отключения питания потребуется повторная активация.

Снимите защиту картера двигателя, если она установлена. На Приоре с завода идет пластиковая защита на 6 болтах под ключ на 10. При наличии металлической защиты потребуется головка на 13 или 17 в зависимости от модификации. Очистите болты от грязи металлической щеткой перед откручиванием, чтобы избежать срыва граней.

Подготовьте инструмент: набор головок с трещоткой (8, 10, 13), удлинитель на 10 см, плоскую отвертку с широким жалом, молоток с резиновой насадкой, монтировку длиной 30–40 см. Для смазки резьбовых соединений используйте проникающую жидкость типа WD-40 или аналог – нанесите за 10–15 минут до начала работ на болты крепления кулисы и подушки.

Разместите рядом с рабочей зоной емкость для сбора масла из коробки передач. При демонтаже подушки кулисы возможно вытекание 50–100 мл трансмиссионной жидкости. Подставьте под сливное отверстие КПП широкую посуду или используйте поддон с низкими бортами. Заранее подготовьте ветошь для протирки деталей и рук.

Обеспечьте освещение рабочей зоны. Используйте переносную лампу с магнитным основанием или налобный фонарь. Направьте свет под углом 45 градусов к днищу автомобиля, чтобы избежать теней в местах крепления кулисы. При работе в гараже без смотровой ямы подложите под спину коврик или лист фанеры для удобства доступа к механизму.

Проверьте наличие запасных частей: новая подушка кулисы (артикул 21100-1703160-00 для Приоры), комплект резиновых втулок (при необходимости), герметик для резьбы. Убедитесь, что новая деталь совпадает по размерам с оригинальной – длина 85 мм, диаметр отверстий 12 и 14 мм. Приобретайте запчасти только у проверенных поставщиков, чтобы избежать подделок с некачественной резиной.

Снятие защитных элементов и доступ к подушке кулисы

Перед началом работ снимите минусовую клемму с аккумулятора, чтобы исключить случайное замыкание проводки под центральной консолью. На Приоре подушка кулисы скрыта под пластиковым тоннелем пола – его демонтаж начинается с откручивания двух саморезов Torx T20, расположенных под пепельницей. Дополнительно потребуется отсоединить разъем прикуривателя и вынуть его из гнезда, иначе тоннель не сдвинется с места.

Следующий шаг – удаление декоративной накладки рычага КПП. Она фиксируется на защелках, но при снятии важно не тянуть её вертикально: сначала подденьте плоской отверткой край со стороны водительского сиденья, затем аккуратно отсоедините остальные крепления, двигаясь по периметру. Если накладка сидит плотно, используйте пластиковую лопатку, чтобы не повредить пластик.

Под накладкой скрывается металлическая пластина, закрепленная четырьмя болтами на 10. Два из них находятся у основания рычага КПП, ещё два – ближе к передней части тоннеля. Открутите их головкой с удлинителем, так как доступ ограничен. После снятия пластины откроется доступ к резиновой подушке кулисы, но для её замены потребуется демонтировать ещё один элемент – теплозащитный экран.

Теплозащитный экран крепится тремя гайками на 13: одна расположена спереди, две – по бокам. Для их откручивания удобнее использовать накидной ключ с трещоткой, так как пространство между экраном и кузовом минимально. При снятии экрана обратите внимание на его положение – при обратной установке важно не перепутать ориентацию, иначе он не встанет на место.

После демонтажа экрана подушка кулисы становится полностью доступной. Она зафиксирована на штоке двумя болтами на 12 с пружинными шайбами. Перед их откручиванием очистите резьбу от грязи и ржавчины металлической щеткой – это предотвратит срыв граней. Если болты прикипели, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут.

При снятии подушки проверьте состояние штока кулисы: на нём не должно быть задиров или сильного износа. Если шток покрыт коррозией, зачистите его наждачной бумагой зернистостью P400 и смажьте тонким слоем литола. Также осмотрите посадочное место подушки на кузове – при наличии трещин или деформаций пластика замените кронштейн целиком.

Сборка производится в обратном порядке, но с одной особенностью: при установке теплозащитного экрана сначала наживите все три гайки, затем затяните их поочередно в диагональном порядке. Это исключит перекос и обеспечит плотное прилегание экрана к кузову. После сборки проверьте чёткость переключения передач – если рычаг КПП ходит туго, отрегулируйте положение подушки, ослабив болты и сместив её на 1–2 мм.

Отсоединение тяг и креплений кулисы от коробки передач

Перед началом работ снимите минусовую клемму с аккумулятора и установите автомобиль на смотровую яму или подъемник. На Лада Приора кулиса крепится к коробке передач через реактивную тягу и два болта М10 с головкой на 17. Первый болт расположен ближе к передней части автомобиля, второй – у основания кулисы. Для доступа к ним потребуется снять защитный кожух картера сцепления, открутив три болта на 10.

Отсоедините реактивную тягу, зафиксированную гайкой М12 с контргайкой. Используйте ключ на 19 для удержания гайки и на 17 для откручивания контргайки. После этого тягу можно снять с шарового пальца, аккуратно поддев её монтировкой. Обратите внимание на пластиковую втулку – она часто изнашивается и требует замены при сборке.

Для отсоединения троса выбора передач отсеките пластиковый фиксатор на наконечнике, сжав его плоскогубцами. Выведите трос из кронштейна на коробке, предварительно ослабив регулировочную гайку на 10. Если трос закис, обработайте соединение проникающей смазкой и дайте ей подействовать 10–15 минут.

Проверьте состояние резиновых втулок на кронштейнах крепления кулисы. При наличии трещин или деформации замените их – артикул оригинальной втулки 2110-1703160. Открутите два болта крепления кулисы к коробке, удерживая их от проворачивания ключом на 17. Если болты не поддаются, используйте ударную отвертку или нагрейте соединение строительным феном.

После снятия кулисы осмотрите шарнирное соединение на предмет люфта. Если шаровая опора болтается, замените весь механизм – ремонт отдельных элементов нецелесообразен. При сборке нанесите на резьбу болтов фиксатор Loctite 243 и затяните их моментом 30–35 Н·м.

Демонтаж старой подушки и проверка состояния смежных деталей

Открутите два болта крепления подушки кулисы к кронштейну на коробке передач – используйте головку на 13 мм с удлинителем, так как доступ ограничен. Болты часто прикипают, поэтому предварительно обработайте их проникающей смазкой (например, WD-40) и выждите 10–15 минут. При срыве резьбы не применяйте чрезмерное усилие – воспользуйтесь ударным гайковертом или нагрейте болт паяльной лампой.

Снимите подушку, аккуратно выведя ее из зацепления с кулисой. Осмотрите резиновую часть на предмет:

• трещин глубиной более 2 мм;
• разрывов или отслоений от металлической втулки;
• деформации (выпучивания, сплющивания);
• следов масла или антифриза – указывают на течь сальников или прокладок.

Если резина затвердела (проверяется нажатием пальцем – не должна продавливаться), подушка подлежит замене даже при отсутствии видимых повреждений.

Проверьте состояние кронштейна крепления подушки на коробке передач. Уделите внимание:

1. Резьбовым отверстиям – очистите их от грязи и ржавчины метчиком М10×1,25, если болты выкручивались с трудом.
2. Сварным швам – трещины или коррозия ослабляют конструкцию, требуют заварки или замены кронштейна.
3. Плоскости прилегания – задиры или глубокие царапины устраните напильником, иначе новая подушка будет перекашиваться.

Осмотрите тягу кулисы и шарнирные соединения. Покачайте тягу рукой – люфт более 1–2 мм свидетельствует об износе пластиковых втулок или шаровых наконечников. Проверьте пыльники шарниров: разрывы или трещины требуют замены, так как попадание грязи ускоряет износ. Смажьте шарниры литолом-24 или специализированной смазкой для трансмиссионных узлов (например, ШРУС-4).

Проконтролируйте затяжку болтов крепления коробки передач к двигателю. Момент затяжки должен составлять 50–60 Н·м для болтов М12 и 30–40 Н·м для болтов М10. Ослабленные крепления приводят к вибрациям, которые разрушают подушку кулисы и смежные детали. При необходимости подтяните болты динамометрическим ключом, соблюдая последовательность от центра к краям.

Замените поврежденные детали перед установкой новой подушки. Если обнаружены течи масла из коробки, устраните их – попадание смазки на резину сокращает срок службы подушки в 2–3 раза. При сильном износе кронштейна или тяги кулисы рекомендуется заменить их комплектом, чтобы избежать повторного демонтажа в ближайшее время.

Установка новой подушки кулисы и сборка в обратном порядке

Установите новую подушку кулисы на шпильки картера, совместив отверстия с направляющими выступами. Затяните гайки крест-накрест в три этапа: сначала от руки, затем моментом 12–15 Н·м, и окончательно – 20–22 Н·м. Используйте динамометрический ключ с диапазоном 20–100 Н·м для точного соблюдения момента. Перетяжка грозит деформацией алюминиевого картера, недотяжка – люфтом кулисы и самопроизвольным выключением передач.

Верните на место тягу привода переключения передач, зафиксировав её стопорным кольцом. Перед установкой смажьте шарнирный наконечник литиевой смазкой (например, Литол-24) для снижения трения. Проверьте положение тяги: при нейтральном положении рычага КПП расстояние от торца наконечника до края кулисы должно составлять 8–10 мм. Отклонение более чем на 2 мм приведёт к затруднённому включению первой и задней передач.

Сборку продолжайте в последовательности, обратной разборке. Установите теплозащитный экран, закрепив его болтами М6 с моментом 8–10 Н·м. Подключите датчик скорости, убедившись в целостности уплотнительного кольца – повреждение приведёт к попаданию влаги в коробку. Ниже приведена таблица с моментами затяжки основных крепёжных элементов:

После установки коробки передач на место залейте трансмиссионное масло через контрольное отверстие до нижней кромки. Для Лады Приоры используйте масло класса API GL-4 с вязкостью 75W-90 (например, Роснефть Kinetic или Лукойл ТМ-4). Объём заправки – 3,1 литра. Проверьте уровень через 500 км пробега: утечка масла через подушку кулисы – признак неправильной установки или бракованной детали.

Запустите двигатель, прогрейте до рабочей температуры и протестируйте переключение передач на месте и в движении. Рычаг должен перемещаться плавно, без заеданий и посторонних шумов. Если первая передача включается с усилием, отрегулируйте положение тяги привода, ослабив контргайку и сместив наконечник на 1–2 мм в сторону кулисы. После регулировки затяните контргайку моментом 25–30 Н·м.
