Главный и рабочий цилиндры сцепления – ключевые элементы гидравлической системы, обеспечивающие передачу усилия от педали к механизму выключения сцепления. Их конструкция и функции принципиально различаются, несмотря на общую задачу. Главный цилиндр преобразует механическое нажатие на педаль в гидравлическое давление, используя поршень диаметром 15–22 мм (в зависимости от модели автомобиля). Рабочий цилиндр, расположенный у корзины сцепления, принимает это давление и через шток воздействует на вилку выключения, обеспечивая разъединение дисков.
В главном цилиндре применяется первичный поршень с уплотнительными манжетами, которые герметизируют систему при ходе педали. Рабочий цилиндр оснащён вторичным поршнем, часто с регулируемым штоком для компенсации износа фрикционных накладок. Диаметр поршня рабочего цилиндра обычно меньше (12–18 мм), но его ход длиннее – до 30 мм против 15–20 мм у главного. Это связано с необходимостью преодоления сопротивления диафрагменной пружины корзины сцепления, усилие которой может достигать 800–1200 Н.
Неисправности цилиндров проявляются по-разному. Течь главного цилиндра приводит к падению уровня жидкости в бачке и «провалу» педали, а износ рабочего – к неполному выключению сцепления и затруднённому переключению передач. При диагностике проверяют герметичность манжет, состояние зеркала цилиндров (допустимая выработка – не более 0,1 мм) и свободный ход штока рабочего цилиндра (норма – 4–6 мм). Замена цилиндров требует прокачки системы для удаления воздуха, иначе гидравлический привод не будет работать эффективно.
Выбор запчастей зависит от условий эксплуатации. Для тяжелонагруженных автомобилей (например, коммерческого транспорта) рекомендуются цилиндры с усиленными манжетами из фторкаучука, устойчивыми к высоким температурам. В стандартных легковых автомобилях достаточно ремкомплектов с нитриловыми уплотнениями. При установке нового рабочего цилиндра важно отрегулировать длину штока: избыточный ход приводит к преждевременному износу выжимного подшипника, недостаточный – к неполному выключению сцепления.
Как устроен главный цилиндр сцепления и его роль в системе
Главный цилиндр сцепления – гидравлический узел, преобразующий механическое усилие от педали в давление рабочей жидкости. Его корпус изготавливают из алюминиевого сплава или стали с внутренним диаметром поршня от 15 до 25 мм в зависимости от модели автомобиля. Внутри цилиндра перемещается поршень с резиновыми манжетами, обеспечивающими герметичность системы. При нажатии на педаль толкатель давит на поршень, вытесняя жидкость через выходной штуцер в магистраль к рабочему цилиндру.
Ключевые элементы конструкции:
- Компенсационное отверстие – диаметром 0,7–1,2 мм, соединяющее полость цилиндра с бачком для выравнивания давления при отпущенной педали.
- Перепускной клапан – предотвращает образование воздушных пробок при обратном ходе поршня.
- Возвратная пружина – возвращает поршень в исходное положение с усилием 5–12 Н.
- Стопорное кольцо – фиксирует поршень в крайнем положении, предотвращая его выпадение.
Роль главного цилиндра заключается в создании и поддержании давления в гидравлической системе сцепления. При нажатии на педаль поршень перекрывает компенсационное отверстие, изолируя рабочую полость от бачка. Жидкость под давлением 8–12 бар поступает к рабочему цилиндру, который через вилку выключает сцепление. Точность работы узла критична: зазор между поршнем и стенками цилиндра не должен превышать 0,05 мм, иначе возникают утечки и провалы педали.
Типовые неисправности связаны с износом манжет или коррозией внутренней поверхности цилиндра. Симптомы: «мягкая» педаль, необходимость прокачки системы чаще одного раза в год, подтекание жидкости у штуцера. Для диагностики измеряют давление манометром на выходе из цилиндра – при нажатой педали оно должно соответствовать паспортным значениям (например, 10 бар для ВАЗ-2110). При падении давления более чем на 20% от нормы цилиндр подлежит замене или ремонту с установкой ремкомплекта.
Обслуживание включает проверку уровня жидкости в бачке каждые 10 000 км и замену тормозной жидкости раз в 2 года (DOT 4 или выше). При установке нового цилиндра рекомендуется использовать оригинальные детали или аналоги с допусками производителя (например, ATE для европейских автомобилей). После монтажа систему прокачивают до исчезновения пузырьков воздуха, контролируя ход педали – он должен быть плавным, без провалов и составлять 120–150 мм для большинства легковых автомобилей.

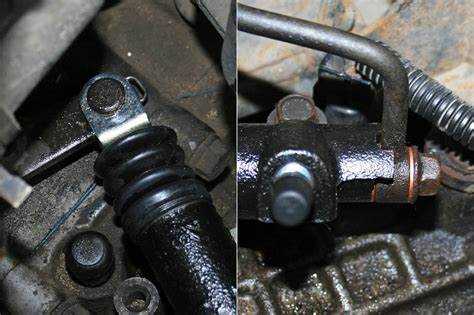

Основные функции рабочего цилиндра сцепления и его расположение
Рабочий цилиндр сцепления преобразует гидравлическое давление, создаваемое главным цилиндром, в механическое усилие, необходимое для разъединения дисков сцепления. Он оснащен поршнем с уплотнительными манжетами, который перемещается под действием тормозной жидкости, передавая усилие на вилку выключения сцепления. Без этого элемента система не смогла бы обеспечить плавное переключение передач, так как именно рабочий цилиндр отвечает за точное дозирование усилия на выжимной подшипник.
Типовое расположение рабочего цилиндра – на картере сцепления или коробке передач, в непосредственной близости к вилке выключения. В большинстве легковых автомобилей он крепится болтами к корпусу КПП, а его шток соединяется с вилкой через регулировочный механизм. На грузовых автомобилях и спецтехнике цилиндр может монтироваться на отдельном кронштейне, что обусловлено конструктивными особенностями трансмиссии. Важно учитывать, что доступ к цилиндру часто затруднен, поэтому при замене рекомендуется демонтировать смежные элементы (например, стартер или защитные кожухи).
Ключевая функция рабочего цилиндра – обеспечение герметичности гидравлического контура. Даже незначительная утечка жидкости через манжеты или поврежденный шланг приводит к падению давления, что проявляется в «провале» педали сцепления или неполном выключении дисков. Для диагностики рекомендуется проверять уровень жидкости в бачке главного цилиндра каждые 10 000 км и осматривать рабочий цилиндр на предмет подтеков. При замене обязательно использовать оригинальные уплотнители и смазывать поршень тормозной жидкостью, соответствующей спецификации DOT 3 или DOT 4.
В процессе эксплуатации рабочий цилиндр подвержен износу из-за постоянных нагрузок и температурных перепадов. Средний ресурс детали составляет 80 000–120 000 км, но при агрессивном стиле вождения или частых пробуксовках срок службы сокращается. Признаки неисправности: тугой ход педали, скрежет при переключении передач, неравномерный износ дисков сцепления. Для продления срока службы рекомендуется избегать удержания педали в нажатом состоянии на светофорах и регулярно прокачивать систему для удаления воздуха.
Какие детали отличают главный цилиндр от рабочего по конструкции
Главный цилиндр сцепления оснащён резервуаром для тормозной жидкости, который отсутствует в рабочем цилиндре. Резервуар, как правило, изготавливается из прозрачного пластика или металла с метками уровня жидкости, что позволяет визуально контролировать её количество без демонтажа. В некоторых моделях резервуар интегрирован в корпус цилиндра, в других – соединён через шланг или трубку. Рабочий цилиндр получает жидкость под давлением от главного, поэтому не нуждается в собственном накопителе.
Поршень главного цилиндра имеет меньший диаметр по сравнению с рабочим – обычно 15–22 мм против 20–30 мм у последнего. Это связано с необходимостью создания высокого давления в системе: меньшая площадь поршня позволяет быстрее нагнетать жидкость при нажатии педали. В рабочем цилиндре поршень крупнее, так как его задача – передавать усилие на вилку сцепления с минимальными потерями, а не создавать давление.
В главном цилиндре установлен клапан компенсации, который регулирует возврат жидкости в резервуар при отпускании педали. Этот клапан предотвращает образование разрежения в системе и обеспечивает плавное срабатывание сцепления. Рабочий цилиндр лишён такого механизма, так как его поршень возвращается в исходное положение под действием возвратной пружины вилки сцепления или собственной пружины внутри цилиндра.
Корпус главного цилиндра чаще всего изготавливается из алюминиевого сплава или чугуна для обеспечения жёсткости и устойчивости к высокому давлению. Рабочий цилиндр может иметь корпус из стали или даже высокопрочного пластика, так как он испытывает меньшие нагрузки. В некоторых конструкциях рабочий цилиндр интегрирован в картер сцепления, что дополнительно упрощает его изготовление и снижает вес.
Шток главного цилиндра соединён напрямую с педалью сцепления через толкатель, который передаёт механическое усилие на поршень. В рабочем цилиндре шток взаимодействует с вилкой сцепления или выжимным подшипником, преобразуя гидравлическое давление в линейное движение. Длина и форма штока в обоих цилиндрах различаются: у главного он короче и часто имеет регулировочную резьбу, у рабочего – длиннее и жёстко фиксируется.
Уплотнительные манжеты в главном цилиндре рассчитаны на работу с более высоким давлением и чаще подвержены износу из-за постоянного контакта с тормозной жидкостью. В рабочем цилиндре манжеты крупнее, но менее нагружены, так как давление в системе стабилизируется после срабатывания главного цилиндра. При замене уплотнений рекомендуется использовать ремкомплекты, соответствующие конкретному типу цилиндра, так как геометрия манжет отличается даже у цилиндров одного производителя.
Как происходит передача усилия между цилиндрами сцепления
Передача усилия начинается с нажатия на педаль сцепления, которая через толкатель воздействует на поршень главного цилиндра. Внутри цилиндра создается гидравлическое давление, вытесняющее тормозную жидкость по соединительному трубопроводу в рабочий цилиндр. Давление жидкости в системе достигает 10–15 МПа, что достаточно для перемещения поршня рабочего цилиндра на 15–25 мм. Этот ход передается через шток на вилку выключения сцепления, которая, в свою очередь, отводит нажимной диск от ведомого, размыкая фрикционное соединение.
Ключевой фактор эффективности – герметичность системы: даже микроскопические утечки жидкости снижают давление, увеличивая свободный ход педали. Для диагностики проверяйте уровень жидкости в бачке главного цилиндра каждые 10 000 км и заменяйте ее раз в 2 года, так как она гигроскопична и теряет свойства при насыщении влагой. При замене цилиндров используйте только оригинальные уплотнительные кольца – нестандартные размеры или материалы приводят к преждевременному износу и неравномерному распределению усилия.
Типичные неисправности главного и рабочего цилиндров: признаки и причины
Рабочий цилиндр страдает от аналогичных дефектов, но с характерными отличиями. Основные симптомы: сцепление «ведёт» (не полностью выключается), педаль становится жёсткой или, наоборот, слишком мягкой, а на вилке сцепления появляются следы тормозной жидкости. Причина – разгерметизация из-за повреждения пыльника (в 40% случаев) или заклинивание поршня из-за грязи. Если при нажатии на педаль слышен шипящий звук, это указывает на подсос воздуха через негерметичный штуцер или трещину в корпусе.
В таблице ниже приведены ключевые неисправности и их диагностика:
| Узел | Неисправность | Признаки | Причина | Метод устранения |
|---|---|---|---|---|
| Главный цилиндр | Износ манжет | Педаль проваливается, жидкость уходит | Старение резины, агрессивная жидкость | Замена ремкомплекта или цилиндра |
| Коррозия зеркала | Педаль «пружинит», неполное выключение сцепления | Попадание влаги, низкое качество жидкости | Замена цилиндра | |
| Рабочий цилиндр | Повреждение пыльника | Жидкость на вилке, сцепление «ведёт» | Механическое повреждение, грязь | Замена пыльника и прокачка системы |
| Заклинивание поршня | Педаль не возвращается, жёсткий ход | Загрязнение, отсутствие смазки | Разборка, чистка, замена цилиндра |
Профилактика неисправностей сводится к трём правилам: замена тормозной жидкости каждые 2 года (DOT 4 или выше), контроль уровня в бачке (должен быть между MIN и MAX) и осмотр пыльников рабочего цилиндра при каждом ТО. Если при нажатии на педаль сцепление начинает «хватать» в самом верху или внизу, это сигнал о критическом износе манжет – дальнейшая эксплуатация приведёт к отказу системы и дорогостоящему ремонту.
Пошаговая замена или ремонт цилиндров сцепления своими руками
Перед началом работ подготовьте инструменты: набор головок (10–17 мм), рожковые ключи, отвёртку с плоским и крестовым шлицем, пассатижи, шприц для прокачки гидравлики, ёмкость для слива тормозной жидкости и домкрат. Обязательно используйте перчатки и защитные очки – тормозная жидкость агрессивна к коже и лакокрасочному покрытию. Если автомобиль оснащён АБС, отключите аккумулятор, чтобы избежать ошибок в системе.
Демонтаж начинайте с рабочего цилиндра. На большинстве моделей он крепится к картеру сцепления двумя болтами (обычно М8 или М10). Отсоедините шланг подачи жидкости, предварительно подставив ёмкость – из системы вытечет около 100–150 мл жидкости. Снимите шток с вилки сцепления, аккуратно поддев его отвёрткой. Проверьте состояние пыльника: трещины или разрывы – повод для замены.
Главный цилиндр снимается после отсоединения трубки и шланга. На моделях с поперечным расположением двигателя (например, ВАЗ-2108, Renault Logan) доступ к нему открыт сверху, на продольных (УАЗ, ГАЗель) – потребуется снять аккумулятор или воздуховод. Открутите два крепёжных болта (обычно М12) и извлеките цилиндр. Осмотрите зеркало цилиндра и поршень: царапины, коррозия или выработка более 0,1 мм – признаки необходимости замены.
- Разборка и ремонт:
- Снимите стопорное кольцо с помощью круглогубцев.
- Извлеките поршень и манжеты. Проверьте их на эластичность: если резина твердеет или деформируется, замените комплектом (артикул для ВАЗ – 2101-1602515, для иномарок уточняйте по VIN).
- Промойте детали в чистом спирте или тормозной жидкости – бензин разрушает резину.
- Смажьте новые манжеты и зеркало цилиндра тормозной жидкостью перед сборкой.
- Установка:
- Закрепите главный цилиндр на месте, затяните болты моментом 18–22 Н·м.
- Подсоедините трубки, используя новые медные шайбы (толщина 1,5 мм).
- Установите рабочий цилиндр, затяните болты моментом 12–15 Н·м.
- Прокачайте систему: напарник должен нажимать педаль сцепления, пока из штуцера не пойдёт жидкость без пузырьков. Затяните штуцер моментом 8–10 Н·м.
После сборки проверьте уровень жидкости в бачке – он должен быть между метками MIN и MAX. Заведите двигатель и несколько раз выжмите педаль сцепления: ход должен быть плавным, без провалов. Если педаль «проваливается», повторите прокачку. На автомобилях с гидроприводом сцепления (например, Toyota Corolla) после замены цилиндров рекомендуется адаптировать систему через диагностический сканер – это устранит ошибки по давлению в контуре.
