Где в ланосе диагностический разъем

Диагностический разъем OBD-II в Daewoo Lanos (включая модификации Sens и ZAZ Chance) – ключевой элемент для подключения сканера и считывания ошибок ЭБУ. В большинстве случаев он расположен в салоне, но его точное положение зависит от года выпуска и комплектации автомобиля. В моделях до 2005 года разъем часто прячется под панелью приборов, слева от рулевой колонки, за пластиковой заглушкой. В более поздних версиях его перенесли ближе к центральной консоли, рядом с блоком предохранителей или под пепельницей.

Алгоритм поиска:

1. Снимите нижнюю крышку панели приборов (крепится на защелках или винтах).

2. Осмотрите пространство за рулевой колонкой – разъем может быть закреплен на кронштейне или просто висеть на проводах.

3. Если не найден, проверьте нишу под пепельницей или бардачком: в некоторых Ланосах разъем спрятан там для удобства доступа.

4. В редких случаях (особенно в автомобилях с ГБО) разъем выносят в моторный отсек – ищите его возле ЭБУ или на перегородке между салоном и двигателем.

Важно: В Ланосах с 8-клапанным двигателем A15SMS разъем может иметь нестандартное расположение из-за особенностей проводки. Если сканер не подключается, проверьте наличие переходника (в старых моделях встречаются 12-пиновые разъемы GM-типа). Для диагностики используйте только адаптеры с поддержкой протокола ISO 9141-2 – это основной стандарт для данной модели.

При подключении обратите внимание на состояние контактов: окисление или повреждение проводов часто становится причиной сбоев при считывании данных. Если разъем отсутствует или поврежден, его можно восстановить, используя распиновку OBD-II (пины 4, 5, 7, 15, 16) и стандартный 16-контактный штекер.

Как определить местонахождение диагностического разъема в Chevrolet Lanos

Диагностический разъем OBD-II в Chevrolet Lanos расположен в салоне автомобиля, что исключает необходимость поднимать капот или искать его в моторном отсеке. Стандартное место – под приборной панелью, слева от рулевой колонки, рядом с блоком предохранителей. В большинстве случаев разъем скрыт за пластиковой заглушкой или крышкой, которую нужно аккуратно отщелкнуть, не прилагая чрезмерных усилий.

Для точного определения положения разъема сядьте на водительское сиденье и посмотрите вниз, в область левой ноги. Часто он находится на уровне коленей, в нише между центральной консолью и дверью. Если визуально разъем не обнаруживается, проверьте пространство за крышкой блока предохранителей – в некоторых модификациях Lanos он спрятан именно там.

Отличительные признаки разъема: это 16-контактный трапециевидный порт черного или серого цвета с характерным выступом в верхней части, предотвращающим неправильное подключение сканера. Над разъемом может быть нанесена маркировка «OBD» или «DLC». Если автомобиль выпущен до 2005 года, возможны незначительные отклонения в расположении, но общая логика поиска остается прежней.

В редких случаях разъем может быть смещен ближе к педалям или даже замаскирован под обшивкой. Если стандартные места не дали результата, осмотрите нижнюю часть приборной панели с фонариком – иногда разъем крепится на металлическом кронштейне или пластиковом держателе. Избегайте применения силы при поиске: хрупкие пластиковые элементы легко повредить.

После обнаружения разъема убедитесь, что он не загрязнен и не имеет поврежденных контактов. Перед подключением диагностического оборудования рекомендуется отключить зажигание, чтобы избежать кратковременных скачков напряжения. Если разъем отсутствует или поврежден, проверьте электрическую схему автомобиля – в Lanos он подключен напрямую к ЭБУ через жгут проводов, идущий вдоль левого порога.

Какие инструменты понадобятся для поиска разъема в Ланосе

Для точного определения местоположения диагностического разъема OBD-II в Chevrolet Lanos потребуется минимальный набор инструментов, но правильный выбор ускорит процесс. Основной акцент делается на визуальном осмотре и доступе к труднодоступным зонам.

Первым делом возьмите фонарик с узким лучом или налобный светодиодный фонарь. Разъем часто скрыт за пластиковыми накладками или в нишах под приборной панелью, где естественное освещение минимально. Модели с регулировкой яркости предпочтительнее – яркий свет слепит, а тусклый не позволит разглядеть мелкие детали.

Используйте зеркало на телескопической ручке (например, стоматологическое или автомобильное). Оно поможет заглянуть за блок предохранителей или под рулевую колонку без демонтажа элементов салона. Диаметр зеркала должен быть не менее 5 см, чтобы охватить большую площадь.

Для отгибания пластиковых панелей пригодится пластиковая монтажная лопатка или набор автомобильных клиньев. Металлические инструменты оставляют царапины на декоративных элементах, а пластиковые не повреждают защелки. Альтернатива – старая пластиковая карта, но она менее прочная.

В некоторых случаях разъем скрыт под заглушками или декоративными накладками, закрепленными винтами Torx. Подготовьте набор бит Torx T10, T15 и T20. В Ланосе чаще встречаются винты T15, но лучше иметь запас на случай нестандартного крепежа. Отвертка с магнитным наконечником удержит винт при демонтаже.

Если разъем не удается найти визуально, воспользуйтесь мультиметром в режиме прозвонки. Подключите один щуп к контакту №16 (питание +12В) на предполагаемом разъеме, а второй – к положительной клемме аккумулятора. Наличие напряжения подтвердит правильность локации. Для проверки заземления прозвоните контакт №4 или №5 на кузов автомобиля.

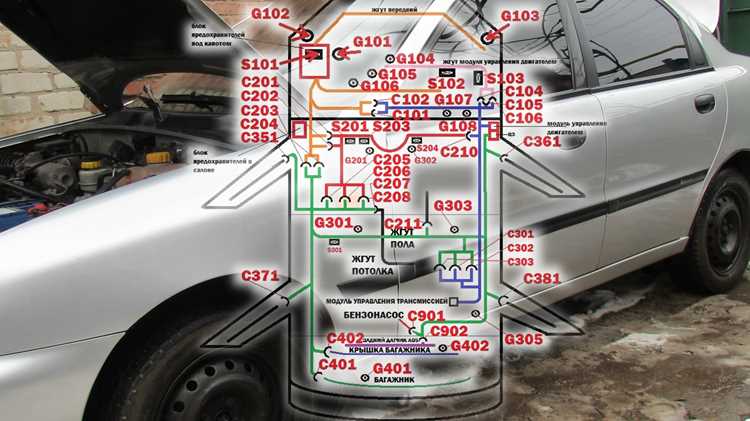

Дополнительно пригодится схема электропроводки Ланоса (можно найти в руководстве по ремонту или на форумах владельцев). На ней указано точное расположение разъема относительно блока управления двигателем (ЭБУ) и других узлов. Ориентируйтесь на цветовую маркировку проводов: в Ланосе провода к OBD-II обычно идут в жгуте серого или черного цвета с оранжевой полосой.

Пошаговая инструкция по доступу к диагностическому разъему под рулем

Диагностический разъем OBD-II в Chevrolet Lanos расположен под рулевой колонкой, слева от педального узла. Для доступа потребуется фонарик и отвертка с плоским шлицем (при необходимости демонтажа пластиковой накладки). Начните с регулировки сиденья: сдвиньте его максимально назад и опустите в нижнее положение, чтобы освободить пространство для маневра.

Снимите нижний кожух рулевой колонки, закрепленный двумя винтами под крестовую отвертку (расположены на уровне колен водителя). Аккуратно отсоедините пластиковые защелки по периметру кожуха, потянув его на себя – избегайте резких движений, чтобы не повредить фиксаторы. Разъем находится в нише за кожухом, прикрытый заглушкой с надписью «OBD» или «DIAGNOSTIC».

После снятия заглушки подключите диагностический сканер к 16-контактному разъему, совместив ключ на корпусе адаптера с пазом в гнезде. Убедитесь, что зажигание включено (положение «ON»), но двигатель не запущен – это необходимо для инициализации связи с ЭБУ. При проблемах с подключением проверьте целостность проводки разъема: окисление контактов устраняется очисткой спиртом или контактной смазкой.

Возможные ошибки при поиске разъема и как их избежать

Первая ошибка – поиск разъема OBD-II в очевидных, но неверных местах. В Ланосе диагностический разъем часто ищут под рулевой колонкой, как в большинстве современных автомобилей, однако в этой модели он расположен слева от руля, за пластиковой заглушкой на нижней части панели приборов. Владельцы путают его с разъемом для подключения магнитолы или блока предохранителей, которые находятся в других зонах. Чтобы избежать путаницы, сверьтесь с документацией или найдите фото конкретной модификации Ланоса: в версиях до 2005 года разъем может быть смещен ближе к пепельнице.

Вторая распространенная проблема – повреждение разъема при неаккуратном обращении. Пластиковый корпус OBD-II в Ланосе хрупкий, особенно если автомобиль эксплуатировался в условиях низких температур или высокой влажности. При попытке подключить адаптер силой можно сломать фиксаторы или погнуть контакты. Перед подключением осмотрите разъем на наличие грязи, коррозии или деформаций. Если контакты окислены, очистите их спиртом и мягкой щеткой, а не металлическими предметами – это приведет к короткому замыканию.

Третья ошибка – игнорирование проверки питания разъема. Даже если разъем найден, он может не работать из-за отсутствия напряжения. В Ланосе питание на OBD-II подается через предохранитель F16 (10А) в монтажном блоке, который находится под капотом. Если адаптер не реагирует, проверьте этот предохранитель мультиметром: напряжение между контактами 16 (+12В) и 4 (масса) должно быть в пределах 11–14 В. Также убедитесь, что зажигание включено – без него диагностика невозможна.

Четвертая ошибка – использование несовместимых адаптеров. Не все сканеры корректно работают с Ланосом, особенно если автомобиль выпущен до 2000 года. Стандарт OBD-II в этой модели реализован частично: некоторые протоколы (например, CAN) могут не поддерживаться. Для диагностики выбирайте адаптеры с поддержкой протоколов ISO 9141-2 или KWP2000, такие как ELM327 версии 1.5 или Launch CReader. Избегайте дешевых китайских подделок – они часто не распознают ошибки или выдают ложные коды.

Последняя ошибка – неправильная интерпретация расположения разъема в праворульных версиях Ланоса. В таких модификациях разъем может быть зеркально отражен относительно леворульных: он находится справа от руля, за аналогичной заглушкой. Владельцы, привыкшие к стандартному расположению, тратят время на поиск слева. Перед началом работ уточните тип рулевого управления по VIN-коду или визуально – это сэкономит 10–15 минут.

Как проверить работоспособность диагностического разъема в Ланосе

Для проверки диагностического разъема OBD-II в Daewoo Lanos (1997–2017 гг.) используйте мультиметр в режиме измерения напряжения постоянного тока (20 В). Подключите черный щуп к контакту 4 (масса), красный – к контакту 16 (+12 В от АКБ). При включенном зажигании напряжение должно быть в пределах 11–14 В. Проверьте контакты 6 (CAN-H) и 14 (CAN-L) на сопротивление между ними – оно должно составлять 60 Ом (±5 Ом). Отсутствие напряжения или несоответствие сопротивления указывает на обрыв цепи или повреждение проводки.

Дополнительные шаги:

• Осмотрите разъем на наличие окисления, деформации или сломанных контактов – особенно в местах пайки к плате.
• Подключите диагностический сканер (например, ELM327) и выполните считывание ошибок. Если связь не устанавливается, прозвоните провода от разъема до ЭБУ (контакты 7 и 15 для K-Line, 2 и 10 для ISO 9141).
• Проверьте предохранитель F10 (10 А) в монтажном блоке – он отвечает за питание диагностического разъема.
• При наличии осциллографа проанализируйте сигналы на CAN-шине: CAN-H должен колебаться в пределах 2,5–3,5 В, CAN-L – 1,5–2,5 В.

Если все параметры в норме, но связь не работает, замените разъем или обратитесь к схеме электропроводки для поиска скрытых повреждений.

Что делать, если разъем не обнаружен на стандартном месте

В Daewoo Lanos диагностический разъем OBD-II чаще всего расположен под рулевой колонкой, слева от педального узла, за пластиковой заглушкой. Если его там нет, проверьте пространство за бардачком – иногда разъем прячут за съемной панелью или фиксируют на кронштейне. Осмотрите также зону под центральной консолью, особенно у моделей 2005–2009 годов, где встречаются нестандартные крепления.

При отсутствии разъема в указанных местах изучите электрическую схему Ланоса. В руководстве по ремонту (раздел «Система диагностики») приведены варианты расположения для разных комплектаций: например, у версий с АКПП разъем может быть интегрирован в блок предохранителей под капотом. Обратите внимание на маркировку проводов – диагностическая колодка имеет 16 контактов, из которых используются 7 (K-line, питание, масса).

Если визуальный поиск не дал результатов, воспользуйтесь мультиметром. Прозвоните провода от ЭБУ (блок управления двигателем, обычно под капотом у правой стойки) до предполагаемых точек подключения. Сигнальный провод K-line (контакт 7) должен иметь сопротивление не более 1 Ом. Проверьте также наличие напряжения +12 В на контакте 16 – отсутствие питания указывает на обрыв цепи или неисправность предохранителя F17 (10 А).

В редких случаях разъем может быть демонтирован предыдущими владельцами или сервисными центрами. Осмотрите жгуты проводов на наличие обрезанных или изолированных концов – иногда их прячут под обивкой салона или за приборной панелью. Если найдете оборванные провода, восстановите соединение согласно цветовой маркировке: K-line – желтый с черной полосой, масса – черный, питание – красный.

При невозможности самостоятельно обнаружить разъем обратитесь к специализированному сервису с диагностическим сканером. Мастера подключатся напрямую к ЭБУ через разъем на блоке управления, что позволит считать ошибки и определить причину отсутствия штатного OBD-II. Стоимость такой услуги – от 500 до 1500 рублей, в зависимости от региона и сложности работ.

Какие адаптеры и кабели подходят для диагностики Ланоса через разъем

Для диагностики Daewoo Lanos через OBD-II разъем подходят адаптеры с поддержкой протокола ISO 9141-2 или KWP2000, так как автомобиль использует 16-контактный разъем стандарта K-Line. Основные варианты – ELM327 версии 1.5 или новее, так как более ранние версии могут некорректно считывать данные. Важно выбирать адаптеры с чипом FTDI или оригинальным ELM327, чтобы избежать проблем с совместимостью.

Кабели USB-OBD-II с прямым подключением к компьютеру работают стабильнее беспроводных решений, особенно при длительной диагностике. Рекомендуются модели с металлическим корпусом разъема и экранированным проводом, например, VAG-COM 409.1 или аналогичные от проверенных производителей. Избегайте дешевых кабелей с тонкой изоляцией – они часто вызывают ошибки связи.

Bluetooth-адаптеры ELM327 подходят для мобильной диагностики через приложения Torque Pro или Car Scanner. Однако на Lanos возможны задержки при передаче данных из-за особенностей протокола. Лучше выбирать адаптеры с классом Bluetooth 2.0+EDR и поддержкой низкого энергопотребления, например, OBDLink MX+ или Veepeak OBDCheck BLE.

Wi-Fi адаптеры, такие как OBDLink Wi-Fi или Kiwi 3, обеспечивают более стабильное соединение, чем Bluetooth, но требуют ручной настройки IP-адреса в приложении. Они подходят для диагностики через ноутбук или планшет, но расходуют больше заряда аккумулятора автомобиля. Для Lanos оптимально использовать режим «Ad-Hoc» с фиксированным IP 192.168.0.10.

Для профессиональной диагностики подойдут мультимарочные сканеры Launch CReader или Autel MaxiCOM с поддержкой K-Line. Они считывают не только базовые коды ошибок, но и данные с датчиков в реальном времени, включая параметры ABS и подушек безопасности. Цена таких устройств выше, но они исключают проблемы с совместимостью.

При выборе кабеля или адаптера проверяйте наличие сертификата CE и отзывы пользователей на форумах владельцев Lanos. Избегайте подделок под бренды ELM327 – они часто не поддерживают все протоколы или выходят из строя после нескольких подключений. Для тестирования используйте бесплатные программы, например, ScanMaster-ELM или ForScan Lite.
