Где находится топливный фильтр на рено логан 2

На Рено Логан 2 поколения (выпуск с 2012 года) топливный фильтр интегрирован в модуль бензонасоса, расположенный в топливном баке. В отличие от первого поколения, где фильтр устанавливался отдельно под днищем или в моторном отсеке, здесь его замена требует демонтажа всего модуля. Это конструктивное решение усложняет обслуживание, но повышает надежность системы за счет уменьшения количества соединений.

Модуль бензонасоса находится под задним сиденьем, под пластиковой крышкой лючка. Для доступа к нему потребуется снять сиденье (крепление на двух болтах или защелках в зависимости от года выпуска) и открутить крышку лючка (обычно на 6 или 8 винтах под крестовую отвертку). Перед началом работ обязательно сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса и запустив двигатель до остановки.

Сам фильтр – это сетчатый элемент (грубой очистки) и бумажный картридж (тонкой очистки), встроенные в корпус модуля. Артикул оригинального фильтра тонкой очистки – 164002137R (для двигателей 1.4 и 1.6 л). Аналоги: Mahle KL 72, Mann WK 69/2, Bosch 0 986 450 957. При замене рекомендуется менять уплотнительное кольцо крышки лючка (артикул 173000916R) и проверять состояние топливных шлангов.

Работы по замене требуют аккуратности: модуль чувствителен к механическим повреждениям, а попадание грязи в бак может вывести из строя форсунки. Если нет опыта, лучше доверить процедуру сервису – стоимость замены фильтра в сборе с модулем на СТО составляет 2500–4000 рублей (без учета запчастей). При самостоятельном ремонте используйте только оригинальные или проверенные аналоги, так как некачественные фильтры быстро забиваются и нарушают работу двигателя.

Какие признаки указывают на необходимость замены топливного фильтра

Другие признаки: нестабильный холостой ход (обороты «плавают» в диапазоне 500–800 об/мин), повышенный расход топлива (на 10–15% от нормы) и появление ошибок по бедной смеси (P0171, P0174) или пропускам зажигания (P0300–P0304). На Логане 2 фильтр тонкой очистки интегрирован в топливный модуль (под задним сиденьем), но его состояние можно косвенно оценить по давлению в рампе: при засорении оно падает ниже 3,5 бар на холостом ходу (норма – 3,8–4,2 бар). Замер проводится манометром через штуцер на топливной рампе; процедура занимает 10 минут и исключает ненужную разборку модуля.

Расположение топливного фильтра в бензиновых версиях Рено Логан 2

На бензиновых модификациях Рено Логан 2 поколения (2014–2024 гг.) топливный фильтр интегрирован в модуль бензонасоса, расположенный внутри топливного бака. Доступ к нему осуществляется через лючок в полу багажного отделения, под задним сиденьем. Модуль закреплён на баке пластиковой гайкой диаметром 110 мм – для её демонтажа потребуется специальный ключ или самодельный съёмник из металлической ленты.

В отличие от дизельных версий, где фильтр вынесен отдельно, на бензиновых Логан 2 замена фильтрующего элемента требует полного извлечения модуля. Сам фильтр – это сетчатый или бумажный картридж, установленный в нижней части насоса. Артикул оригинального фильтра: 172024388R (для двигателей 1.6 8V и 16V), аналог от MANN – WK 69/2. Перед заменой обязательно сбросьте давление в топливной системе, отсоединив предохранитель бензонасоса (F2, 15А) и запустив двигатель до остановки.

Лючок доступа к модулю находится под ковриком багажника, ближе к спинке заднего сиденья. Для его вскрытия снимите пластиковую заглушку, поддев её плоской отвёрткой. Под лючком – металлическая крышка с четырьмя винтами Torx T20. После демонтажа крышки отсоедините электрический разъём и топливные шланги (используйте зажимы, чтобы предотвратить утечку бензина).

При извлечении модуля наклоните его под углом 45°, чтобы не повредить поплавок датчика уровня топлива. Фильтр грубой очистки (сетка) расположен на дне модуля – его можно промыть в ацетоне или заменить на новый (артикул 172020031R). Фильтр тонкой очистки меняется вместе с корпусом насоса или отдельно, если предусмотрена конструкцией. Перед установкой смажьте резиновое уплотнительное кольцо модуля чистым бензином.

После сборки запустите двигатель и проверьте герметичность соединений. Если мотор не заводится с первого раза, прокрутите стартер 5–10 секунд – это восстановит давление в системе. В случае появления ошибки DF079 (низкое давление топлива) сбросьте её диагностическим сканером или отключите аккумулятор на 10 минут. При эксплуатации на некачественном бензине интервал замены сократите до 40 000 км.

Где находится топливный фильтр на дизельных моделях Логан 2

На дизельных версиях Рено Логан 2 поколения топливный фильтр расположен в моторном отсеке, справа от двигателя, рядом с аккумуляторной батареей. Он установлен в вертикальном положении и закрыт пластиковым кожухом с надписью «Diesel Fuel Filter». Крепится на двух болтах или защёлках – зависит от года выпуска. Для доступа потребуется снять защитный кожух, открутив крепёжные элементы торцевой головкой на 10 мм.

• Модели с двигателем 1.5 dCi (K9K) – фильтр интегрирован в корпус с подогревателем топлива, что усложняет замену без демонтажа дополнительных элементов.
• На автомобилях до 2016 года фильтр чаще всего имеет металлический корпус, после – пластиковый с прозрачной колбой для визуального контроля загрязнения.
• Штуцеры подключения топливных магистралей маркированы стрелками, указывающими направление потока – соблюдайте при установке.

Перед заменой сбросьте давление в системе, отсоединив разъём топливного насоса или вытащив предохранитель F2 (15A) в блоке салона. Подставьте ёмкость под фильтр – при демонтаже вытечет до 200 мл дизельного топлива. Обратите внимание на уплотнительные кольца: они одноразовые и требуют замены при каждом обслуживании. После установки нового фильтра прокачайте систему, несколько раз включив зажигание без запуска двигателя.

Какие инструменты понадобятся для доступа к фильтру

Для замены топливного фильтра на Рено Логан 2 поколения потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – ключ-трещотка с головкой на 10 мм, так как крепёжные болты защитного кожуха и кронштейна фильтра имеют именно этот размер. Дополнительно пригодится удлинитель на 10–15 см для доступа к труднодоступным болтам, особенно если работа ведётся без подъёмника.

Шестигранник на 6 мм нужен для откручивания хомутов топливных шлангов. На Логане 2 поколения шланги фиксируются быстросъёмными зажимами, но в некоторых случаях (например, при коррозии) может потребоваться плоская отвёртка шириной 5–7 мм для поддевания фиксаторов. Избегайте использования пассатижей – они деформируют пластиковые элементы.

Для отсоединения топливных магистралей без риска повреждения понадобятся специальные съёмники для быстросъёмных соединений. Универсальные съёмники под диаметр 8 мм подойдут для большинства модификаций, но на дизельных версиях могут потребоваться модели с другим профилем. Альтернатива – тонкие плоскогубцы с узкими губками, но действовать нужно аккуратно, чтобы не сломать защёлки.

Противооткатные упоры и домкрат с подставками обязательны, если фильтр расположен под днищем. Стандартный ромбовидный домкрат из комплекта автомобиля не обеспечивает достаточной устойчивости – используйте гидравлический или механический с грузоподъёмностью не менее 2 тонн. Работайте только на ровной поверхности с включённым ручным тормозом.

Для защиты от пролива топлива подготовьте ёмкость объёмом 0,5–1 литр с низкими бортами (например, пластиковый поддон) и ветошь. Топливный фильтр на Логане 2 поколения часто заполнен остатками горючего, которое может вытечь при демонтаже. Избегайте контакта с кожей – используйте нитриловые перчатки, устойчивые к бензину и дизельному топливу.

Как безопасно отсоединить топливные магистрали перед заменой

Перед началом работ сбросьте давление в топливной системе. Для этого отсоедините разъем топливного насоса, расположенный под задним сиденьем (артикул разъема – 7700845961), и запустите двигатель. После остановки мотора прокрутите стартер 2–3 секунды, чтобы стравить остаточное давление. Альтернативный метод – ослабить штуцер на топливной рампе ключом на 17 мм, предварительно подложив ветошь для сбора бензина.

Используйте специальный инструмент для отсоединения быстросъемных фитингов – съемник топливных шлангов Renault (номер по каталогу 450200001R). Вставьте его в пазы фиксатора и сожмите до щелчка, затем потяните магистраль на себя. Для жестких пластиковых трубок (например, на фильтре под днищем) потребуется ключ на 19 мм для удержания штуцера и на 17 мм для гайки. Избегайте перекосов при откручивании – это может повредить резьбу.

Подготовьте емкость объемом не менее 0,5 литра для слива остатков топлива. При отсоединении магистралей направляйте штуцеры вниз, чтобы минимизировать пролив. Если бензин попал на кузов или резиновые детали, немедленно протрите их сухой ветошью – топливо разъедает лакокрасочное покрытие и уплотнители. Работайте в проветриваемом помещении или на открытом воздухе, избегая источников искр.

После отсоединения проверьте состояние уплотнительных колец на штуцерах. Если на них есть трещины или деформации, замените их (оригинальный номер – 7701068724). Перед установкой смажьте новые кольца чистым моторным маслом для предотвращения закусывания. Затягивайте резьбовые соединения с моментом 25–30 Н·м, используя динамометрический ключ.

Особенности демонтажа фильтра на машинах с разными двигателями

На Рено Логан 2 с двигателем 1.6 (K4M) топливный фильтр интегрирован в модуль бензонасоса, расположенный в баке. Для доступа потребуется снять заднее сиденье, открутить пластиковую крышку (8 винтов Torx T20) и отсоединить электрический разъем. Модуль фиксируется зажимным кольцом – его нужно повернуть против часовой стрелки специальным съемником или деревянным бруском с молотком. После извлечения модуля фильтр меняется вместе с корпусом насоса, так как отдельно он не поставляется. Обратите внимание на уплотнительное кольцо – его повреждение приведет к подсосу воздуха.

Для моторов 1.5 dCi (K9K) фильтр вынесен отдельно и находится под капотом, справа от аккумулятора. Крепится на двух болтах (ключ на 10), а топливные шланги фиксируются быстросъемными зажимами. Перед демонтажем сбросьте давление в системе, отсоединив предохранитель бензонасоса и запустив двигатель до остановки. При установке нового фильтра соблюдайте направление потока топлива, указанное стрелкой на корпусе. Шланги подключайте до щелчка – неполная фиксация вызовет утечку.

На бензиновых двигателях 0.9 TCe (H4Bt) фильтр также встроен в модуль бензонасоса, но доступ к нему осложнен из-за компактной компоновки подкапотного пространства. Потребуется снять воздуховод и корпус воздушного фильтра, чтобы добраться до верхней части бака. Модуль крепится аналогично K4M, но зажимное кольцо имеет меньший диаметр – используйте съемник на 100 мм. При сборке замените резиновую прокладку модуля (артикул 172024388R), иначе возможны проблемы с запуском из-за разгерметизации.

Частые ошибки при поиске и замене топливного фильтра

На Рено Логан 2 поколения владельцы часто путают расположение топливного фильтра, принимая за него датчик уровня воды в топливе или сепаратор, установленный в баке. Фильтр тонкой очистки на моделях с 2014 года интегрирован в топливный модуль и не имеет отдельного корпуса под капотом или днищем. Ошибка приводит к бесполезному демонтажу не тех узлов и повреждению уплотнений при попытке «заменить» несуществующий элемент.

Игнорирование давления в системе – вторая распространённая проблема. Перед отсоединением топливопроводов необходимо сбросить давление, сняв предохранитель бензонасоса (№10 на блоке в салоне) и запустив двигатель до остановки. Без этого шага топливо под давлением 3,5–4 бара разбрызгивается, создавая риск возгорания и загрязнения рабочей зоны. Многие пренебрегают процедурой, полагаясь на «быстрое отсоединение», что приводит к заливу моторного отсека бензином.

При замене модуля целиком владельцы нередко повреждают электрический разъём или поплавок датчика уровня топлива. Разъём фиксируется хрупким пластиковым замком, который ломается при резком отсоединении. Поплавок, расположенный на рычаге, легко деформируется при неаккуратном извлечении модуля – достаточно отклонения на 5 мм, чтобы показания уровня стали некорректными. Рекомендуется использовать пластиковые лопатки для отщёлкивания фиксаторов и снимать модуль под углом 45°, избегая вертикального усилия.

Замена фильтра без проверки состояния уплотнительного кольца на крышке модуля – ещё одна типичная ошибка. Кольцо из резины EPDM теряет эластичность после 5–7 лет эксплуатации, даже если пробег не превышает 50 тыс. км. При установке старого кольца возникает подсос воздуха, что вызывает провалы при разгоне и ошибку P0190 по датчику давления топлива. Новое кольцо идёт в комплекте с оригинальным фильтром (артикул 172024388R) или продаётся отдельно (артикул 172028354R).

Неправильная ориентация модуля при установке приводит к перекосу и протечкам. На корпусе модуля нанесена стрелка, которая должна совпадать с меткой на баке. При смещении на 10–15° уплотнение не обеспечивает герметичность, а прижимное кольцо не фиксируется должным образом. После установки необходимо проверить отсутствие утечек, запустив двигатель и осмотрев зону под задним сиденьем с помощью фонарика – даже капля топлива на стыке сигнализирует о проблеме.

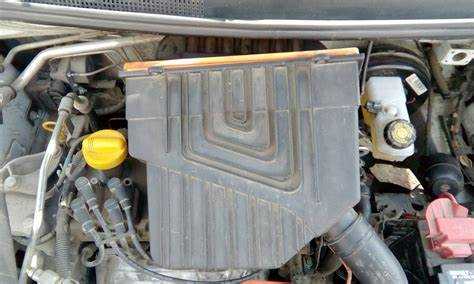

Как проверить герметичность после установки нового фильтра

После замены топливного фильтра на Рено Логан 2 поколения проверка герметичности обязательна, так как даже микроскопические утечки могут привести к попаданию воздуха в систему или возгоранию. Начните с визуального осмотра мест соединений: штуцеров на входе/выходе фильтра и хомутов на топливопроводах. Особое внимание уделите зонам подключения к топливной рампе и бензобаку – здесь чаще всего возникают протечки из-за неплотного прилегания уплотнительных колец или перекоса шлангов.

Для точной диагностики используйте мыльный раствор (1 часть жидкого мыла на 10 частей воды). Нанесите его кистью на все стыки и соединения при включённом зажигании (двигатель не запускайте). Пузырьки воздуха укажут на негерметичность. Если утечка обнаружена на штуцерах фильтра, подтяните их моментом 12–15 Н·м – превышение этого значения может сорвать резьбу. При протечке на хомутах замените их на новые (артикул Renault 7703074657) и затяните с усилием 3–4 Н·м.

• Проверьте давление в системе: подключите манометр к штуцеру топливной рампы (адаптер Renault 144700011R). Нормальное давление на холостом ходу – 3,5 бар (±0,2 бар). Падение давления более чем на 0,5 бар за 10 минут свидетельствует о негерметичности.
• Запустите двигатель и прослушайте работу топливного насоса. Характерный свист или шипение из-под фильтра – признак подсоса воздуха.
• После проверки сбросьте давление в системе, отключив предохранитель топливного насоса (F2, 15А) на 10 секунд.

Если утечка не устранена, демонтируйте фильтр и осмотрите уплотнительные кольца (артикул 7700845961). Они должны быть целыми, без трещин и деформаций. При установке смажьте их чистым дизельным топливом или бензином – это улучшит герметичность. Повторите проверку после сборки. В случае повторной протечки замените топливопроводы или сам фильтр – возможен заводской брак.
