Датчик температуры охлаждающей жидкости (ДТОЖ) на Шевроле Ланос – критически важный элемент, отвечающий за корректную работу системы охлаждения и подачу данных на приборную панель. На моделях с двигателями 1.5 л (A15SMS) и 1.6 л (F16D3) его расположение стандартизировано, но зависит от года выпуска. Основная сложность поиска связана с тем, что на Ланосе устанавливаются два типа датчиков: один для ЭБУ, второй – для указателя температуры на панели.
На автомобилях до 2007 года датчик температуры для ЭБУ находится на выходном патрубке головки блока цилиндров, рядом с термостатом. Это место характерно для моторов A15SMS. На более поздних версиях с двигателем F16D3 датчик перенесли на корпус термостата, ближе к верхней части блока. Второй датчик, отвечающий за показания на приборной панели, расположен на впускном коллекторе или рядом с ним – его легко опознать по одному проводу (в отличие от двухпроводного датчика для ЭБУ).
При замене важно учитывать артикулы: для ЭБУ подходит 96182634 (GM) или аналог Vemo V40-72-0011, а для указателя температуры – 96190931. Перед демонтажем обязательно сбросьте давление в системе охлаждения, слив часть антифриза через нижний патрубок радиатора. Не перепутайте датчики: подключение неверного элемента приведет к ошибкам в работе двигателя или некорректным показаниям на панели.
Если после замены датчика температура на приборке не отображается или загорается Check Engine, проверьте целостность проводки. Часто проблема кроется в окисленных контактах разъема или обрыве провода у датчика на впускном коллекторе. Для диагностики используйте мультиметр: сопротивление исправного датчика при 20°C должно составлять 2,2–2,7 кОм, а при 90°C – 200–300 Ом.

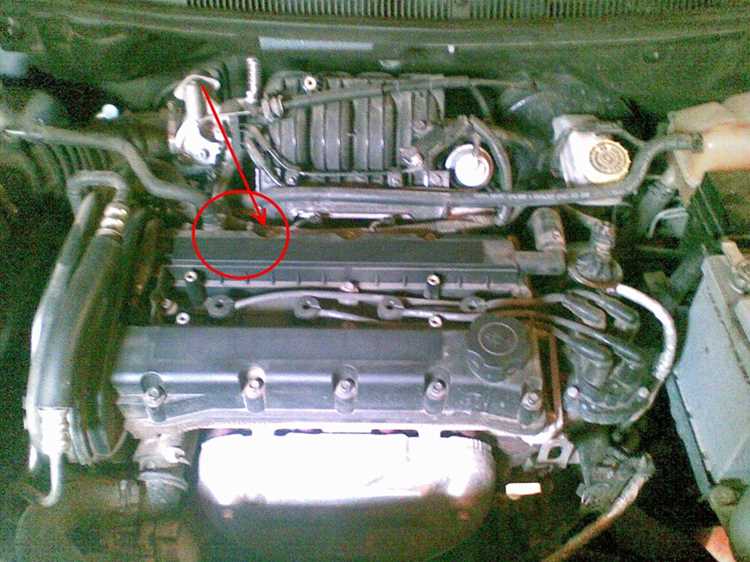

Как определить местоположение датчика температуры охлаждающей жидкости
На Chevrolet Lanos датчик температуры охлаждающей жидкости (ДТОЖ) расположен в непосредственной близости к термостату. Основной ориентир – верхний патрубок радиатора, идущий от двигателя. Датчик вкручен в корпус термостата или в ближайший к нему участок головки блока цилиндров. На 1,5-литровых двигателях A15SMS он находится с правой стороны (по ходу движения), рядом с выпускным коллектором.
Для точного поиска используйте следующую последовательность действий: снимите декоративную крышку двигателя, найдите термостат (металлический корпус с двумя патрубками), затем осмотрите область вокруг него. Датчик выглядит как небольшой цилиндрический элемент с электрическим разъемом на 2 контакта. На моделях с кондиционером он может быть частично скрыт компрессором – потребуется снять защитный кожух или отвести в сторону шланги.
| Модификация двигателя | Расположение ДТОЖ | Особенности доступа |
|---|---|---|
| A15SMS (1.5 л) | Корпус термостата, правая сторона | Требуется демонтаж воздушного фильтра |
| A16DMS (1.6 л) | Головка блока, рядом с термостатом | Затруднен доступ из-за генератора |
| F16D3 (1.6 л, после 2008 г.) | Впускной коллектор, задняя часть | Необходимо отсоединить топливную рампу |
На двигателях с электронным управлением (например, F16D3) датчик часто интегрирован в систему контроля впрыска и расположен глубже – за впускным коллектором. В таких случаях потребуется снять защитный экран выпускного коллектора и отсоединить разъемы форсунок. Перед началом работ обязательно сбросьте давление в топливной системе, отключив предохранитель бензонасоса на 10–15 секунд.
При замене датчика учтите, что на Lanos используются два типа ДТОЖ: с резьбой M12×1,5 (ранние модели) и M14×1,5 (поздние). Перед покупкой проверьте маркировку на старом датчике или измерьте диаметр резьбы штангенциркулем. Не перетягивайте новый датчик – момент затяжки не должен превышать 15–20 Н·м, иначе возможна деформация корпуса термостата.
Если после визуального осмотра датчик не обнаружен, обратитесь к электрической схеме автомобиля. На Lanos датчик подключается к блоку управления двигателем через контакт №78 (для A15SMS) или №54 (для F16D3). Прозвоните проводку от разъема ЭБУ до предполагаемого места установки датчика – это поможет локализовать его точное положение.
Какие инструменты понадобятся для поиска датчика на Ланосе
Для точного определения местоположения датчика температуры охлаждающей жидкости на Chevrolet Lanos потребуется диагностический сканер OBD-II с поддержкой протокола Daewoo, например, Launch CReader VII+ или Autel MaxiCOM MK808. Эти устройства считывают коды ошибок P0117 (низкий сигнал) или P0118 (высокий сигнал), указывающие на неисправность датчика, и позволяют отслеживать текущие показания температуры в реальном времени. Без сканера поиск усложняется, так как датчик может находиться в труднодоступных местах – на термостате, головке блока цилиндров или патрубке системы охлаждения.
Из ручных инструментов необходимы торцевые головки на 10 и 12 мм с удлинителем для демонтажа защитных кожухов и кронштейнов, мешающих доступу к датчику. Для моделей с двигателем A15SMS (1.5 л) пригодится ключ на 19 мм – им откручивается датчик, расположенный рядом с выпускным коллектором. Мультиметр с диапазоном измерения сопротивления до 20 кОм поможет проверить работоспособность датчика: при 20°C сопротивление должно составлять 2,2–2,7 кОм, при 90°C – 200–300 Ом.
Дополнительно используйте фонарик с магнитным креплением или налобный светодиодный фонарь – освещение подкапотного пространства на Ланосе часто недостаточное, особенно в зоне термостата. Для фиксации проводки и предотвращения случайных обрывов пригодится пластиковый съемник клипс или тонкая отвертка с плоским жалом. Если датчик скрыт за расширительным бачком, потребуется шланговый зажим для временного пережатия патрубков и слива части антифриза.
Пошаговая инструкция по доступу к датчику температуры под капотом
На Шевроле Ланос датчик температуры охлаждающей жидкости (ДТОЖ) расположен на корпусе термостата, в непосредственной близости к впускному коллектору. Для доступа к нему потребуется частично демонтировать элементы системы впуска и охлаждения. Работайте на холодном двигателе – температура антифриза в системе может достигать 100°C и выше.
Необходимые инструменты:
- Ключ на 19 мм (для откручивания датчика)
- Отвертка с плоским шлицем (для снятия хомутов)
- Емкость объемом не менее 1 литра (для слива антифриза)
- Ветошь или тряпка (для устранения подтеков)
- Новый датчик (при необходимости замены, артикул GM 96182634)
Последовательность действий:
- Отсоедините минусовую клемму аккумулятора, чтобы исключить короткое замыкание.
- Снимите воздушный патрубок, соединяющий воздушный фильтр с дроссельным узлом. Для этого ослабьте хомуты на обоих концах патрубка и аккуратно снимите его.
- Слейте часть антифриза из системы. Для этого открутите пробку на радиаторе или ослабьте хомут на нижнем патрубке радиатора, подставив емкость под струю жидкости. Достаточно слить около 1 литра, чтобы уровень опустился ниже датчика.
- Отсоедините электрический разъем от датчика, нажав на фиксатор и потянув колодку в сторону.
- Ключом на 19 мм открутите датчик против часовой стрелки. Если он не поддается, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
При установке нового датчика нанесите на резьбу тонкий слой герметика для резьбовых соединений (например, Loctite 574) – это предотвратит утечку антифриза. Затягивайте датчик с моментом 15–20 Н·м. После установки долейте антифриз до уровня между метками «MIN» и «MAX» на расширительном бачке и запустите двигатель. Проверьте отсутствие подтеков и корректность показаний температуры на приборной панели.
Если после замены датчика ошибка не исчезает, проверьте целостность проводки от датчика до ЭБУ. Частые места повреждений – участок возле выпускного коллектора, где провода могут перетираться из-за вибрации. Используйте мультиметр для проверки сопротивления датчика: при 20°C оно должно составлять 2,2–2,7 кОм, при 90°C – 200–300 Ом.
Отличия расположения датчика на разных модификациях Шевроле Ланос
На автомобилях Шевроле Ланос с двигателем 1.5 л (A15SMS) датчик температуры охлаждающей жидкости (ДТОЖ) установлен на корпусе термостата, с правой стороны блока цилиндров. Доступ к нему открывается после снятия воздушного фильтра и частичного демонтажа патрубков системы охлаждения. На моделях с этим мотором датчик часто скрыт под слоем грязи, что требует тщательной очистки перед заменой.
В модификациях с двигателем 1.6 л (F16D3) расположение ДТОЖ отличается: он находится на головке блока цилиндров, ближе к выпускному коллектору. Для доступа необходимо отсоединить разъем проводки и открутить датчик ключом на 19 мм. На этих версиях важно учитывать высокую температуру коллектора при работе с датчиком – рекомендуется выполнять замену на остывшем двигателе.
На Ланосах с автоматической коробкой передач (АКПП) датчик температуры может располагаться не только на блоке цилиндров, но и на радиаторе охлаждения. Второй датчик, отвечающий за контроль температуры для АКПП, часто устанавливается в нижней части радиатора. Его поиск осложняется близким расположением к сливной пробке и необходимостью поддомкрачивания автомобиля.
Модели с кондиционером имеют дополнительный датчик температуры воздуха в салоне, но основной ДТОЖ остается на прежнем месте. Однако на некоторых экземплярах с климатической установкой доступ к датчику затруднен из-за дополнительных трубок и кронштейнов. В таких случаях проще снять корпус воздушного фильтра целиком, чтобы избежать повреждения пластиковых элементов.
На рестайлинговых версиях Ланос (после 2008 года) производитель изменил конструкцию термостата, что повлияло на расположение датчика. Теперь он может находиться на патрубке, соединяющем термостат с радиатором, а не на самом корпусе. Это требует проверки схемы системы охлаждения конкретного автомобиля перед началом работ.
Для точного определения места установки ДТОЖ на вашей модификации Ланоса используйте сервисную документацию или каталоги запчастей (например, ELSA или Autodata). Номер датчика для 1.5 л – 96182634, для 1.6 л – 96253526. Перед покупкой новой детали сверьте маркировку на старом датчике, так как на вторичном рынке встречаются неоригинальные аналоги с отличающимся расположением контактов.

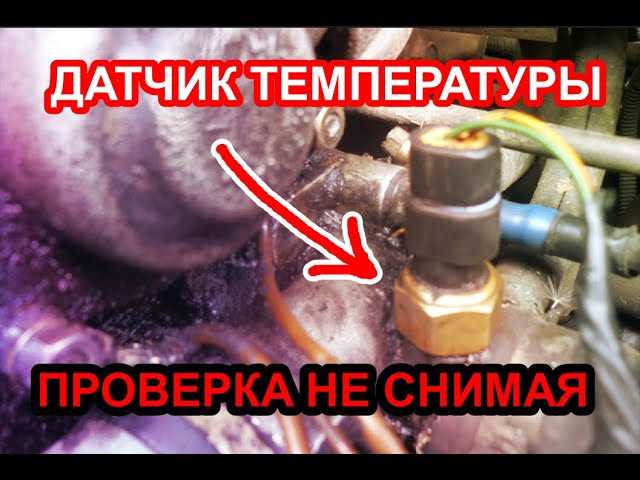

Частые ошибки при поиске датчика и как их избежать
Первая и самая распространённая ошибка – перепутать датчик температуры охлаждающей жидкости (ДТОЖ) с датчиком указателя температуры. На Шевроле Ланос их два: один отвечает за показания на приборной панели, другой – за работу ЭБУ. Первый расположен на термостате (артикул GM 96182634), второй – на головке блока цилиндров (артикул GM 96190926). Если вы ищете именно тот, который влияет на работу двигателя, ориентируйтесь на второй.
Многие начинают поиски с демонтажа воздушного фильтра или снятия аккумулятора, хотя датчик находится в другом месте. На Ланосе с двигателем 1.5 л ДТОЖ для ЭБУ стоит рядом с выпускным коллектором, за генератором. Чтобы добраться до него, достаточно снять защитный кожух ремня ГРМ и открутить один болт на 10. Никаких дополнительных разборок не требуется.
- Использование неверного инструмента: датчик крепится накидной головкой на 19, а не рожковым ключом. Применение последнего приводит к срыву граней и повреждению корпуса.
- Игнорирование состояния уплотнительного кольца: при замене обязательно меняйте резиновое кольцо (артикул GM 94525114), иначе антифриз будет подтекать.
- Проверка датчика без отключения разъёма: перед измерением сопротивления мультиметром всегда отсоединяйте фишку, иначе показания будут некорректными.
Ещё одна ошибка – поиск датчика на холодном двигателе. При температуре ниже 20°C его сложно нащупать из-за жёсткости резиновых шлангов и плотной компоновки моторного отсека. Прогрейте двигатель до 50–60°C, дайте ему остыть 10 минут, и доступ к датчику станет удобнее.
Некоторые владельцы путают датчик с термостатом, особенно если не знают их расположение. Термостат на Ланосе находится в отдельном корпусе на блоке цилиндров, а ДТОЖ – это небольшой цилиндрический элемент с разъёмом на два провода. Если вы видите корпус с патрубками, значит, ищете не то.
- Перед началом работ слейте часть антифриза: открутите пробку на радиаторе и слейте 1–1,5 литра, чтобы жидкость не вытекала при снятии датчика.
- Не прилагайте чрезмерных усилий при откручивании: корпус датчика пластиковый, его легко сломать. Если не идёт, сбрызните резьбу WD-40 и подождите 10 минут.
- Проверьте сопротивление нового датчика перед установкой: при 20°C оно должно быть в пределах 2,3–2,7 кОм, при 80°C – 300–400 Ом.
Ошибка, которая приводит к лишним тратам, – покупка датчика без проверки артикула. На Ланос с разными годами выпуска могут устанавливаться разные модификации. Например, на модели до 2005 года часто ставили датчик с артикулом Delphi TS10001, а после – GM 96190926. Уточняйте по VIN-коду.
Последняя распространённая проблема – игнорирование ошибок ЭБУ после замены. Если после установки нового датчика загорается Check Engine, сбросьте ошибки сканером или отключите аккумулятор на 10 минут. Если ошибка не исчезает, проверьте целостность проводки: на Ланосе часто перетираются провода около разъёма датчика из-за вибрации.
