Мотоцикл «Днепр» с его характерным оппозитным двигателем – машина с историей, но не всегда с достаточной мощностью или надежностью. Замена штатного мотора на китайский Lifan LF177FMM (177 см³, 10–12 л.с.) или Lifan LF188F (188 см³, 13–15 л.с.) позволяет повысить тягу, снизить расход топлива и упростить обслуживание. Однако установка требует точных расчетов и доработок – от подбора крепежа до адаптации трансмиссии.
Основная сложность – несовпадение посадочных мест. Штатная рама «Днепра» рассчитана на двигатель МТ-10 или К-750 с нижним расположением опор, тогда как у Лифана они смещены выше. Потребуется изготовить переходную пластину из стали толщиной 6–8 мм с отверстиями под болты M10–M12. Чертежи можно найти на форумах владельцев «Днепра» (например, dnepr-moto.ru), но лучше адаптировать их под конкретную модель двигателя – у LF177FMM и LF188F разные расстояния между крепежными точками.
Второй критический момент – передаточное отношение. Штатная цепь «Днепра» (шаг 15,875 мм) не подходит к звездам Лифана (шаг 12,7 мм). Решения два: заменить ведущую звезду на валу двигателя на 15-зубую с шагом 15,875 мм (артикул LF-177-15T) или установить промежуточный вал с двумя звездами. Второй вариант сложнее, но сохраняет родную цепь и заднюю звезду. Также потребуется удлинить или заменить цепь – минимальная длина для «Днепра» с Лифаном составляет 114 звеньев.
Система охлаждения Лифана – воздушная, в отличие от масляного радиатора «Днепра». При установке в жарком климате или для тяжелых условий эксплуатации рекомендуется доработать головку цилиндра: увеличить оребрение или установить масляный радиатор от скутера (например, YX150) с дополнительным насосом. Штатный масляный насос «Днепра» справится с прокачкой, если использовать масло 10W-40 с высоким индексом вязкости.
Электрика – еще один узел, требующий внимания. Генератор Лифана выдает 12 В / 100 Вт, тогда как штатная система «Днепра» – 6 В. Потребуется заменить реле-регулятор, катушку зажигания, фары и сигналы на 12-вольтовые. Оптимальный вариант – использовать комплект проводки от мотоцикла «Урал» с генератором Г-424, адаптировав его под разъемы Лифана. Аккумулятор подойдет YTX7L-BS (12 В, 6 А·ч) – его габариты позволяют разместить в штатном отсеке.
После установки обязательно проверить соосность двигателя и заднего колеса. Допустимое отклонение – не более 0,5 мм на метр длины. Для регулировки используйте шайбы под крепежные пластины или подкладывайте прокладки из фольги. Первый запуск проводите на подставке, без нагрузки, контролируя давление масла и температуру головки цилиндра. Обкатка – 500 км на оборотах не выше 4000 об/мин с заменой масла через 100 км.
Подбор и подготовка двигателя Лифан для мотоцикла Днепр
Для установки на мотоцикл Днепр подходят двигатели Лифан серии LF177F (13 л.с.) и LF188F (15 л.с.). Эти модели оптимальны по габаритам, мощности и крепежным точкам. При выборе учитывайте год выпуска: предпочтительны версии после 2018 года с усиленным картером и модернизированной системой смазки. Избегайте двигателей с пробегом свыше 500 моточасов – ресурс китайских моторов редко превышает 2000 часов.
Перед началом работ слейте масло из картера двигателя через сливное отверстие в нижней части, используя ключ на 17 мм. Отсоедините аккумулятор и снимите седло, боковые крышки и топливный бак, чтобы освободить доступ к силовому агрегату. Отключите провода от катушки зажигания, генератора и датчика температуры, пометив их расположение маркером или изолентой для упрощения последующей сборки.
Отсоедините тросы управления: сцепления (ключ на 10 мм для регулировочной гайки), газа (ослабьте винт на карбюраторе) и декомпрессора. Снимите карбюратор К-65, открутив два болта крепления к впускному коллектору (ключ на 13 мм) и отсоединив топливный шланг. Закройте впускное отверстие ветошью, чтобы предотвратить попадание мусора.
- Открутите четыре гайки крепления выпускных труб к головкам цилиндров (ключ на 17 мм).
- Снимите глушители, предварительно ослабив хомуты крепления к раме.
- Отсоедините провода высокого напряжения от свечей зажигания и выкрутите сами свечи (ключ на 21 мм).
Подоприте раму мотоцикла подкатным домкратом или деревянными брусками, чтобы предотвратить опрокидывание. Открутите четыре болта крепления двигателя к раме (два спереди, два сзади) – используйте головку на 19 мм с удлинителем. Передний левый болт часто требует доступа через отверстие в левой крышке картера. Проверьте, что все крепления отсоединены, и аккуратно выкатите двигатель на тележку или подставку, наклонив его на 10–15 градусов для обхода подножек.
После демонтажа осмотрите посадочные места на раме на предмет коррозии или деформаций. Очистите резьбовые отверстия от грязи и остатков герметика, используя метчик М10×1,25 для восстановления резьбы. Зафиксируйте снятый двигатель на верстаке, чтобы избежать случайных повреждений при хранении.

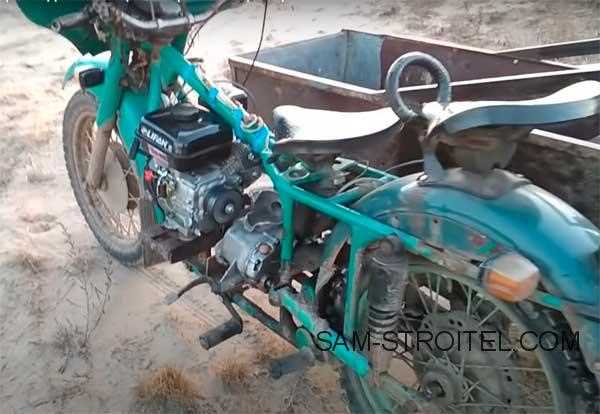

Изготовление и установка крепежных пластин для двигателя Лифан
Крепежные пластины – ключевой элемент адаптации двигателя Лифан к раме мотоцикла Днепр. Стандартные кронштейны Днепра не подходят из-за разницы в посадочных отверстиях и габаритах. Для изготовления потребуется стальной лист толщиной 6–8 мм (марка Ст3 или 09Г2С) и чертежи с точными координатами крепежных точек. Размеры пластин зависят от модели двигателя: для 168F-2 (13 л.с.) расстояние между центрами отверстий под болты М10 составляет 120×180 мм, для 177F (17 л.с.) – 130×190 мм.
Раскрой листа выполняйте болгаркой с диском по металлу 1,6–2 мм. Для точности используйте шаблон из картона или фанеры, перенесенный на металл керном. Отверстия диаметром 10,5 мм сверлите на станке или дрелью с магнитной стойкой – смещение даже на 0,5 мм приведет к несовпадению с ответными отверстиями на раме. Края пластин обработайте напильником или шлифовальным кругом, чтобы исключить заусенцы, способные повредить резьбу болтов.
Для фиксации двигателя на раме Днепра потребуется четыре пластины: две верхние и две нижние. Верхние крепятся к штатным точкам на подрамнике (расстояние между отверстиями 210 мм), нижние – к кронштейнам маятника (160 мм). Учтите угол наклона двигателя: для сохранения цепного привода ось коленвала должна быть параллельна оси задней звезды. Допустимое отклонение – не более 1°.
Сварку пластин проводите электродами УОНИ-13/55 диаметром 3 мм. Прихватите детали в трех точках, затем проварите сплошным швом с катетом 5 мм. После сварки проверьте перпендикулярность пластин относительно друг друга – перекос вызовет вибрации и преждевременный износ подшипников. Для снятия напряжений прогрейте пластины газовой горелкой до 200–250°C и дайте остыть на воздухе.
Крепежные болты – М10×1,25 класса прочности 8.8 или 10.9. Длина болтов зависит от толщины пластин и рамы: для верхних точек достаточно 40 мм, для нижних – 50 мм. Под гайки установите шайбы Гровера и контргайки. Резьбу перед сборкой смажьте графитовой пастой или медной смазкой для предотвращения прикипания. Момент затяжки – 45–50 Н·м.
Перед окончательной установкой двигателя проверьте соосность звезд. Для этого натяните нить от ведущей звезды двигателя к ведомой на заднем колесе. Расстояние от нити до зубьев должно быть одинаковым по всей длине. При необходимости подложите регулировочные шайбы толщиной 0,5–1 мм под пластины или сместите двигатель в пределах зазоров в отверстиях.
Для снижения вибраций между пластинами и рамой установите резиновые прокладки толщиной 3–4 мм из маслостойкой резины (марка ИРП-1345). Прокладки вырезайте по контуру пластин, предварительно смазав их силиконовым герметиком для исключения проскальзывания. Альтернатива – полиуретановые втулки, но они требуют более точной подгонки отверстий.
После установки двигателя проведите тестовый запуск на холостых оборотах. Вибрации свыше 0,15 мм на частоте 50 Гц указывают на неверную центровку или недостаточную жесткость крепления. В этом случае ослабьте болты, скорректируйте положение пластин и повторите затяжку. Запишите фактические размеры и углы для последующего обслуживания.
Монтаж двигателя Лифан на раму мотоцикла Днепр
Перед установкой проверьте совместимость посадочных мест рамы Днепра с креплениями двигателя Лифан. Стандартная рама мотоцикла рассчитана на двигатель МТ-10, поэтому потребуется изготовить переходные пластины из стали Ст3 толщиной 6–8 мм. Разметьте отверстия под болты М12 с шагом резьбы 1,75 мм, используя штангенциркуль для точности. Приварите пластины к раме под углом 90° к продольной оси, предварительно зачистив зону сварки до металлического блеска.
Для фиксации двигателя Лифан 170F или 188F используйте четыре точки крепления: две в передней части (нижние кронштейны картера) и две в задней (опоры коробки передач). В передних точках установите резиновые подушки от мотоцикла ИЖ Юпитер-5 – они гасят вибрации и компенсируют разницу в жесткости рамы. Задние опоры закрепите через стальные втулки с внутренним диаметром 14 мм, чтобы исключить люфт при нагрузке.
При монтаже обратите внимание на соосность выходного вала двигателя и первичного вала КПП Днепра. Допустимое отклонение – не более 0,2 мм на длине 100 мм. Для проверки используйте индикатор часового типа с магнитной стойкой, закрепив его на раме. При необходимости подложите регулировочные шайбы толщиной 0,5–1 мм под задние опоры двигателя. Несоосность приведет к быстрому износу подшипников и разрушению сальников.
Крепежные болты М12х1,75 затягивайте динамометрическим ключом с моментом 60–70 Н·м. Перед окончательной затяжкой прокрутите коленвал двигателя вручную – он должен вращаться свободно, без заеданий. Если возникает сопротивление, ослабьте крепление и повторите центровку. Для предотвращения самоотвинчивания используйте контргайки или фиксатор резьбы Loctite 243.
Подключите систему охлаждения. Двигатели Лифан воздушного охлаждения требуют установки дополнительного кожуха для направленного обдува цилиндра. Изготовьте его из листового алюминия толщиной 1,5 мм, обеспечив зазор 10–15 мм между ребрами цилиндра и стенками кожуха. В нижней части кожуха просверлите отверстия диаметром 5 мм для отвода горячего воздуха. При монтаже следите, чтобы поток воздуха от вентилятора не перекрывался элементами рамы.
Электрическая часть требует адаптации генератора Лифан к штатной системе зажигания Днепра. Генератор на 12 В, 180 Вт подключите через выпрямительный мост KBPC3510 и регулятор напряжения от автомобиля ВАЗ-2108. Провода сечением не менее 4 мм² соедините пайкой с последующей термоусадкой. Аккумулятор установите на штатное место, заменив клеммы на медные для снижения сопротивления.
Для передачи крутящего момента используйте цепную передачу с шагом 15,875 мм (5/8 дюйма). Ведущая звезда на двигателе – 15 зубьев, ведомая на КПП – 45 зубьев. Натяжение цепи регулируйте с провисанием 15–20 мм при нажатии пальцем. Установите защитный кожух из стального листа толщиной 1 мм, закрепив его на раме болтами М6. Смазку цепи проводите каждые 500 км пробега маслом SAE 80W-90.
После монтажа проведите холодную обкатку двигателя. Залейте масло 10W-40 в объеме 1,1 л, проверьте уровень щупом. Запустите двигатель на холостых оборотах (1200–1500 об/мин) в течение 30 минут, контролируя температуру цилиндра – она не должна превышать 90°C. Через 10 минут работы проверьте герметичность всех соединений, при необходимости подтяните крепеж. Первые 1000 км избегайте нагрузок свыше 70% от максимальной мощности.
