Двигатель кондиционера хонда джаз как заменить

Honda Jazz (GE/GK) комплектуется электродвигателем вентилятора кондиционера с артикулом 79310-TBA-A01 или его аналогами (79310-TBA-A02, 79310-TR0-A01). При выходе из строя мотора – характерные признаки: отсутствие обдува, посторонние шумы (скрежет, гул) или неравномерная работа на малых оборотах. Замена требует демонтажа переднего бампера, частичного снятия панели приборов и доступа к блоку отопителя.

Инструменты, необходимые для работы: торцевые головки 10 мм и 12 мм, трещотка с удлинителем, отвёртки PH2 и T20, плоскогубцы, мультиметр для проверки сопротивления обмоток (норма – 2,5–3,5 Ом при 20°C). Работы проводятся при отключённом аккумуляторе и слитом фреоне (если система не герметична). Время выполнения – 2,5–3 часа при наличии опыта.

Ключевые моменты: при снятии бампера отсоединяйте разъёмы противотуманных фар и датчика парковки (если есть), фиксаторы клипс крепления – 8 шт. по периметру. Двигатель крепится к корпусу отопителя тремя винтами T20 и одним разъёмом питания. Перед установкой нового мотора проверьте состояние крыльчатки – трещины или деформация лопастей снижают эффективность обдува на 15–20%.

После сборки протестируйте работу кондиционера на всех режимах. Убедитесь в отсутствии утечек воздуха через уплотнения корпуса отопителя – это частая причина снижения производительности системы. При необходимости замените прокладку между мотором и корпусом (артикул 79325-SDA-A01).

Необходимые инструменты и материалы для замены мотора кондиционера

Для замены мотора кондиционера на Honda Jazz (GD/GK, 2008–2020) потребуется специфический набор инструментов, адаптированный под особенности конструкции автомобиля. Базовый комплект включает:

• Торцевые головки на 10, 12 и 14 мм с удлинителем (не менее 150 мм) – для демонтажа креплений блока вентиляции и панели приборов.
• Трещотка с динамометрическим ключом (диапазон 5–25 Н·м) – для точной затяжки болтов крепления мотора и кронштейнов.
• Отвертки с плоским и крестовым шлицем (PH2, PH3) – для снятия пластиковых клипс и разъемов электропроводки.
• Плоскогубцы с тонкими губками – для отсоединения хомутов шлангов дренажной системы.

Мотор кондиционера (артикул: 79310-TBA-A01 для моделей с климат-контролем или 79310-SDA-A01 для базовой комплектации) – основной расходный материал. Перед установкой проверьте совместимость по VIN-коду. Дополнительно понадобятся:

• Новый салонный фильтр (артикул: 80291-SDA-A01) – замена обязательна при демонтаже блока вентиляции.
• Уплотнительная резинка мотора (артикул: 79320-TBA-A01) – предотвращает подсос воздуха и вибрации.
• Силиконовая смазка (например, Permatex 22058) – для обработки резиновых уплотнений и подвижных частей.
• Антикоррозийный спрей (типа WD-40 Specialist) – для очистки посадочных мест и предотвращения заедания болтов.

Работа с электрической частью требует специальных инструментов. Мультиметр (с диапазоном измерения сопротивления до 200 Ом) нужен для проверки обмоток нового мотора перед установкой. Тестер напряжения (12 В) поможет диагностировать цепь питания и реле кондиционера. Для отсоединения разъемов без повреждений используйте съемник клемм (артикул: 07AAZ-0010100). Изолента или термоусадочные трубки (диаметр 3–5 мм) пригодятся для восстановления изоляции проводов при необходимости.

Демонтаж мотора невозможен без частичного снятия панели приборов. Для этого потребуются пластиковые лопатки для снятия обшивки (набор OEM 07749-0010000) – металлические инструменты могут повредить защелки. Магнитный держатель (удлиненный, с гибкой шейкой) поможет извлечь упавшие болты из труднодоступных мест. Для фиксации панели в откинутом положении используйте стяжки или ремни с крюками – это освободит руки для работы с блоком вентиляции.

Вспомогательные материалы ускорят процесс и повысят качество ремонта. Очиститель электрических контактов (например, CRC 2-26) удалит окислы с разъемов. Ветошь без ворса и сжатый воздух (компрессор или баллончик) пригодятся для очистки внутренних полостей блока вентиляции от пыли и мусора. Для герметизации стыков между мотором и корпусом используйте анаэробный герметик (Loctite 574) – он не дает усадки и устойчив к вибрациям. Запаситесь запасными клипсами крепления обшивки (артикул: 91503-SDA-003) – они часто ломаются при демонтаже.

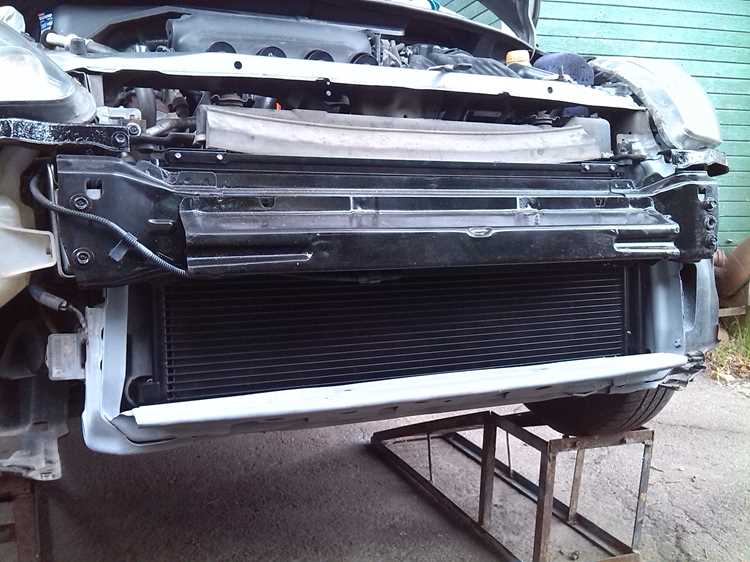

Демонтаж передней панели и доступа к блоку кондиционера

Отсоедините клемму отрицательного провода аккумулятора, чтобы исключить короткое замыкание при работе с электропроводкой. Снимите нижнюю крышку рулевой колонки (2 винта под крестовую отвёртку), затем открутите 4 болта крепления панели приборов (ключ на 10 мм). Отсоедините разъёмы подушки безопасности пассажира (жёлтый фиксатор) и датчика освещённости (серый разъём). Выкрутите 6 винтов крепления центральной консоли (2 под пепельницей, 4 под декоративной накладкой) и аккуратно отщёлкните клипсы по периметру панели, начиная с нижней части у ног пассажира.

Перед отсоединением трубок кондиционера стравите хладагент через сервисный порт (используйте станцию рекуперации). Закройте открытые патрубки заглушками или полиэтиленом, чтобы избежать попадания влаги и грязи в систему. При обратной сборке замените уплотнительные кольца на трубках (артикул 38899-SDA-A01 для модели 2008–2013 гг.).

Отключение электропроводки и трубок системы кондиционирования

Перед началом работ снимите отрицательную клемму с аккумулятора, чтобы исключить короткое замыкание. На Honda Jazz электрические разъемы компрессора кондиционера расположены с правой стороны двигателя – ищите двухконтактный штекер с фиксирующей защелкой. Аккуратно отожмите фиксатор тонкой отверткой и потяните разъем на себя, избегая рывков. Если проводка закисла, используйте проникающую смазку WD-40, но не применяйте силу – риск повредить контакты высок.

Трубки системы кондиционирования крепятся к компрессору через фланцевые соединения с уплотнительными кольцами. На Jazz используются трубки диаметром 16 мм (напорная) и 12 мм (всасывающая). Для отсоединения потребуется два ключа на 14 и 17 мм: одним удерживайте штуцер, вторым откручивайте накидную гайку. После ослабления гайки на пол-оборота стравите остаточное давление фреона, нажав на ниппель в сервисном порту (расположен на толстой трубке у радиатора). Работайте в перчатках – фреон при контакте с кожей вызывает обморожение.

• Подготовьте емкость для сбора остатков масла из трубок – при отсоединении вытечет около 30–50 мл.
• Проверьте состояние уплотнительных колец на фланцах: трещины или деформация – повод для замены (артикул оригинальных колец: 80241-SDA-A01).
• Закройте открытые концы трубок и штуцеров полиэтиленом и закрепите скотчем, чтобы предотвратить попадание влаги и грязи.

Отсоедините датчик давления фреона, расположенный на тонкой трубке возле компрессора. Разъем фиксируется металлической скобой – подденьте ее плоскогубцами и снимите. Если датчик прикипел, не пытайтесь его выкрутить силой: используйте шестигранник на 5 мм и удлинитель, чтобы создать рычаг. После отключения всех соединений закрепите трубки в стороне от рабочей зоны пластиковыми стяжками, чтобы они не мешали демонтажу компрессора.

Снятие старого двигателя вентилятора кондиционера

Отсоедините отрицательную клемму аккумулятора, чтобы исключить случайное замыкание при работе с электропроводкой. На Хонда Джаз 2008–2013 годов двигатель вентилятора расположен за бардачком – демонтируйте его, открутив два винта под торпедой и четыре пластиковых фиксатора по периметру.

Снимите нижнюю панель под бардачком, удерживаемую тремя саморезами и двумя защелками. Отключите разъем питания двигателя, нажав на фиксатор и потянув колодку на себя. На моделях с 2014 года разъем может иметь дополнительный защитный кожух – сдвиньте его в сторону перед отсоединением.

Двигатель крепится тремя болтами M6 с головкой на 10 мм. Два из них расположены спереди, один – сзади, ближе к моторному щиту. Используйте удлинитель для трещотки, чтобы добраться до заднего болта без демонтажа дополнительных элементов.

После откручивания болтов аккуратно выньте двигатель вместе с крыльчаткой. Если крыльчатка застряла, не тяните за провода – подденьте ее пластиковой лопаткой у основания, избегая повреждения лопастей. На двигателях с пробегом свыше 150 тыс. км часто встречается коррозия посадочного места – очистите его мелкой наждачной бумагой перед установкой нового.

Проверьте состояние резиновых втулок на кронштейнах двигателя. При наличии трещин или деформации замените их – артикул оригинальных втулок 79531-SDA-A01. Игнорирование износа приведет к вибрации и преждевременному выходу из строя нового двигателя.

Отсоедините крыльчатку от старого двигателя, открутив центральную гайку M8 против часовой стрелки. Если гайка прикипела, зафиксируйте крыльчатку деревянным бруском и используйте ударную отвертку. Не применяйте чрезмерную силу – пластик крыльчатки хрупкий и может треснуть.

Осмотрите дренажный шланг кондиционера на предмет засоров. Часто причиной выхода из строя двигателя становится попадание влаги из-за забитого дренажа. Продуйте шланг сжатым воздухом или прочистите его гибким тросиком диаметром 3–4 мм.

Установка нового мотора и проверка его работоспособности

Перед монтажом нового двигателя кондиционера на Honda Jazz (GD/GK, 2008–2020) убедитесь, что посадочное место очищено от остатков старого герметика и пыли – используйте безворсовую салфетку и очиститель на спиртовой основе. Нанесите тонкий слой оригинального герметика Honda (P/N 08718-0009) на фланец корпуса мотора, избегая попадания на подшипники или вал. Установите двигатель, совместив метки на корпусе с ответными на компрессоре, и затяните болты крест-накрест с моментом 8–10 Н·м – превышение приведёт к деформации алюминиевого корпуса.

Подключите электрический разъём, предварительно проверив целостность контактов мультиметром (сопротивление обмоток должно быть в пределах 2,5–4,5 Ом для моделей с двигателем DENSO 7SEU17C). Восстановите систему хладагента: вакуумируйте контур в течение 30 минут при остаточном давлении не выше 500 микрон рт. ст., затем заправьте строго по спецификации – 470±20 г R134a для Jazz 1.2/1.4 л. Запустите двигатель, включите кондиционер на максимум и проверьте давление на портах: низкое – 1,5–2,5 бар, высокое – 14–18 бар при 30°C окружающей среды.

После 10 минут работы оцените температуру воздуха на выходе из дефлекторов: при исправном моторе она должна опуститься до 5–8°C. Прослушайте двигатель стетоскопом – равномерный гул без посторонних шумов подтверждает правильную установку. Если температура выше нормы или слышны стуки, немедленно заглушите двигатель и проверьте центровку вала мотора относительно шкива компрессора – допустимое смещение не более 0,1 мм.

Сборка салона и подключение всех коммуникаций

Установите на место бардачок, предварительно подключив разъем подсветки и концевик. Проверьте фиксацию защелок – они должны срабатывать без усилия, иначе пластик лопнет при первом же закрытии. Если штатные клипсы повреждены, замените их на аналогичные (артикул 74810-SDA-A01 для Honda Jazz 2008–2013 гг.).

Верните на место центральную консоль, начиная с нижней части. Подключите разъемы к блоку климата: 6-контактный для сервоприводов заслонок (белый), 4-контактный для датчика температуры салона (черный) и 2-контактный для подсветки панели (зеленый). Перед защелкиванием проверьте, не пережаты ли провода между металлическим каркасом и пластиком – это частая причина коротких замыканий.

Подсоедините жгут проводки к новому двигателю кондиционера. На разъеме три контакта: «+12В» (красный), «масса» (черный) и «сигнал управления» (желтый). Убедитесь, что провода не касаются вращающихся частей компрессора – минимальный зазор 15 мм. Затяните хомуты на жгуте, используя пластиковые стяжки с шагом 100 мм, чтобы исключить вибрацию.

Установите салонный фильтр. На Jazz до 2015 года он расположен за бардачком, на моделях после – под перчаточным ящиком. Вставляйте фильтр стрелкой вниз, иначе снизится эффективность очистки воздуха. Если фильтр деформирован, замените его – артикул оригинала 80292-SDA-A01, аналог MANN CU 2336.

Подключите дренажную трубку испарителя. Она должна выходить под днище автомобиля с левой стороны, перед задним колесом. Проверьте герметичность соединения с испарителем – при продувке воздухом не должно быть свиста. Если трубка пережата или имеет трещины, замените ее целиком (длина оригинальной – 1,2 м, диаметр 16 мм).

Восстановите крепление панели приборов. Начните с верхних точек – два болта М6 под заглушками в районе лобового стекла. Затем зафиксируйте нижние крепления: три болта М8 с шайбами (момент затяжки 12 Н·м). Не перетягивайте – пластик панели может треснуть. Подключите разъемы к комбинации приборов и блоку управления подушками безопасности.

Проверьте работу всех электрических компонентов: включите зажигание, активируйте кондиционер и убедитесь, что двигатель запускается без посторонних шумов. Прослушайте работу заслонок – они должны перемещаться плавно, без щелчков. Если слышен скрежет, отключите аккумулятор и проверьте крепление сервоприводов (болты М5, момент 5 Н·м).

Завершите сборку установкой передних сидений. Подключите разъемы подогрева (если есть) и концевики ремней безопасности. Перед затяжкой болтов крепления (М10, момент 35 Н·м) убедитесь, что сиденья не задевают жгуты проводки под ковриками. После установки проверьте регулировку положения сидений – механизм должен двигаться без заеданий.

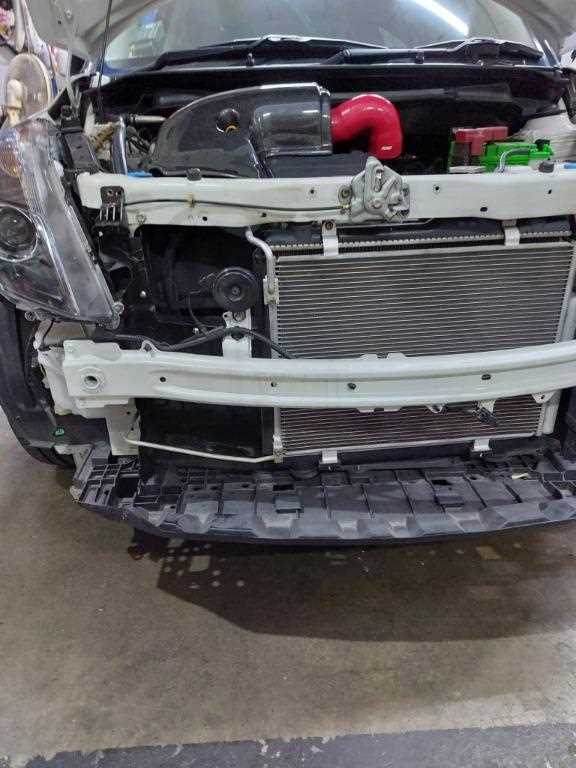

Тестирование системы кондиционирования после замены

Первый запуск системы проводите при температуре окружающего воздуха не ниже +15°C. Включите кондиционер на максимальную мощность и минимальную температуру, предварительно закрыв все окна и двери. Через 3–5 минут проверьте давление в системе манометрическим коллектором: на стороне низкого давления должно быть 2,0–2,5 бар, на высокой – 15–18 бар. Отклонения свидетельствуют о недозаправке, перезаправке или неисправности компрессора.

Оцените работу компрессора по характерному щелчку электромагнитной муфты при включении. Если муфта не срабатывает, проверьте предохранитель №12 (15А) в блоке под капотом и реле кондиционера (расположено в том же блоке, маркировка A/C). При отсутствии реакции муфты измерьте напряжение на разъеме компрессора – должно быть 12В. Отсутствие напряжения указывает на неисправность датчика давления или проводки.

Протестируйте эффективность охлаждения, измерив температуру воздуха на выходе из центральных дефлекторов. При исправной системе разница между температурой на входе и выходе должна составлять 10–12°C через 10 минут работы. Если показатель ниже 8°C, проверьте уровень хладагента (должен быть 450–500 г для R134a) и состояние конденсатора – загрязнение или повреждение ребер снижает теплообмен.

Прослушайте систему на предмет посторонних шумов: свист указывает на износ подшипника муфты, стук – на внутренние повреждения компрессора. Вибрация на холостом ходу часто вызвана ослаблением креплений компрессора или дисбалансом шкива. Проверьте затяжку болтов (момент 25–30 Н·м) и состояние приводного ремня – трещины или растяжение свыше 5 мм требуют замены.

Завершите тестирование проверкой герметичности соединений электронным течеискателем или мыльным раствором. Особое внимание уделите местам подключения трубок к компрессору, конденсатору и испарителю. Даже минимальные утечки (0,5 г/год) приведут к падению давления в течение 2–3 месяцев. При обнаружении утечек замените уплотнительные кольца (артикул 38899-SDA-A01 для трубок 16 мм) и повторно вакуумируйте систему не менее 30 минут.
