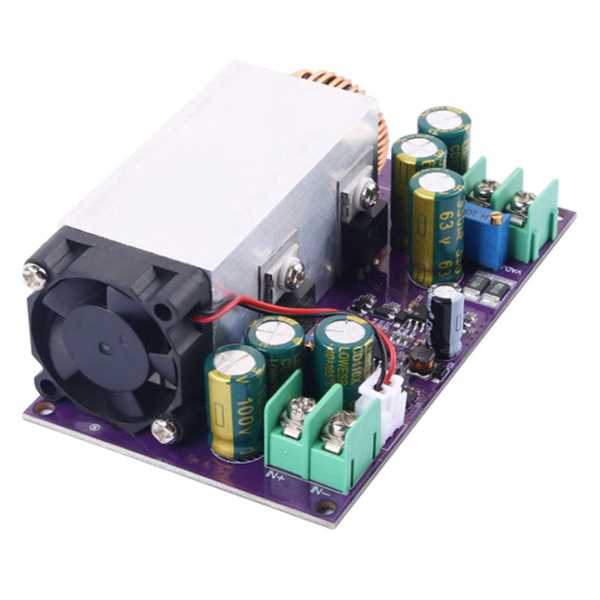

Понижающие DC-DC преобразователи (buck-конвертеры) рассчитаны на работу с определённым диапазоном входного напряжения, указанным в даташите. Превышение максимального значения приводит к выходу из строя ключевого элемента – MOSFET или диода Шоттки. Однако в ряде задач требуется подавать на вход напряжение выше допустимого, например, при питании от 48 В или 60 В систем с номиналом 24 В. Решение заключается в предварительном снижении напряжения до безопасного уровня.
Наиболее эффективный способ – использование предрегулятора на базе линейного стабилизатора или дополнительного понижающего преобразователя. Линейные стабилизаторы (например, LM317) просты в реализации, но рассеивают избыточную мощность в виде тепла: при токе 1 А и падении напряжения с 60 В до 30 В потери составят 30 Вт. Для снижения тепловых потерь применяют каскадное включение – сначала грубое понижение до 36–40 В, затем точное до рабочего диапазона buck-конвертера.
Альтернативой служат импульсные предрегуляторы на базе синхронных buck-конвертеров (например, LM5117 или TPS5430). КПД таких решений достигает 90–95%, а потери минимальны. При выборе микросхемы обращайте внимание на максимальное входное напряжение (не менее 75 В для 60 В систем) и ток нагрузки. Для снижения пульсаций на входе buck-конвертера устанавливайте LC-фильтр с частотой среза в 5–10 раз ниже частоты коммутации предрегулятора.
Другой подход – последовательное включение диодов для падения напряжения. Каждый кремниевый диод снижает напряжение на 0,6–0,7 В, но метод применим только при малых токах (до 100 мА) из-за значительных потерь мощности. Для токов до 1 А используют диоды Шоттки (падение 0,3–0,5 В), но их количество ограничено тепловыделением. Пример: для снижения с 48 В до 36 В потребуется 20–24 диода, что нерационально.
В системах с высоким входным напряжением (выше 100 В) применяют изолированные DC-DC преобразователи с трансформаторной развязкой. Модули на базе топологий flyback или forward (например, VI-200 от Vicor) обеспечивают гальваническую изоляцию и понижение напряжения до требуемого уровня. КПД таких решений – 80–88%, но стоимость и габариты выше, чем у не изолированных схем.
Какие ограничения входного напряжения у типовых понижающих преобразователей
Большинство интегральных понижающих DC-DC преобразователей имеют жесткие ограничения по минимальному и максимальному входному напряжению, заданные производителем в даташите. Например, популярные микросхемы типа LM2596 работают в диапазоне 4,5–40 В, а MP2307 – 4,75–23 В. Превышение верхнего предела приводит к пробою ключевого транзистора или повреждению встроенного драйвера, а работа ниже минимального значения – к нестабильной генерации или отказу запуска.
Для преобразователей на основе синхронных выпрямителей (например, TPS5430) нижний порог часто составляет 3,5–5 В, что связано с необходимостью питания внутренних цепей управления и обеспечения достаточного напряжения на затворе MOSFET. При входном напряжении ниже 3 В даже современные микросхемы с низким падением напряжения (LDO-режим) перестают корректно функционировать из-за ограничений по току управления.
Максимальное входное напряжение редко превышает 60 В для массовых решений, хотя специализированные микросхемы (например, LT8640) выдерживают до 100 В. Предел обусловлен технологией производства полупроводниковых структур: при напряжении выше 60–80 В возрастает риск лавинного пробоя встроенных транзисторов. Для высоковольтных приложений используют внешние ключи или каскадные схемы с предварительным понижением.
Температурные условия эксплуатации напрямую влияют на допустимый диапазон входного напряжения. При повышенной температуре (выше +85°C) производители рекомендуют снижать максимальное входное напряжение на 10–20% от номинального значения. Например, для микросхемы LM2576 с заявленным пределом 40 В при +125°C безопасным считается 32–35 В.
Пульсации входного напряжения также ограничивают рабочий диапазон. Даже если среднее значение находится в допустимых пределах, пиковые выбросы могут превышать максимальное напряжение микросхемы. Для подавления пульсаций используют входные LC-фильтры с расчетом на частоту коммутации преобразователя (обычно 50–500 кГц). Без фильтрации амплитуда пульсаций не должна превышать 5–10% от номинального входного напряжения.
Некоторые преобразователи имеют встроенную защиту от перенапряжения (OVP), но она срабатывает с задержкой 1–10 мкс, что недостаточно для защиты от быстрых переходных процессов. В таких случаях рекомендуется устанавливать внешние TVS-диоды или стабилитроны с напряжением на 10–15% выше максимального входного напряжения микросхемы. Например, для преобразователя с пределом 24 В подойдет стабилитрон на 27–30 В.
При выборе преобразователя для работы с нестабильным источником (например, автомобильная бортовая сеть) необходимо учитывать не только номинальный диапазон, но и устойчивость к броскам напряжения. Стандарт ISO 7637-2 регламентирует тесты на устойчивость к импульсам до 100 В длительностью 400 мс. Большинство типовых преобразователей не выдерживают такие нагрузки без дополнительных схем защиты, поэтому для автомобильных приложений используют специализированные микросхемы (например, LM5117) с расширенным диапазоном до 65 В и встроенной защитой.
Как выбрать подходящий предварительный стабилизатор для повышения напряжения
Предварительный стабилизатор необходим, когда входное напряжение DC-DC преобразователя ниже требуемого минимума. Например, если понижающий преобразователь работает от 9–18 В, а источник выдает 5 В, потребуется повышающий каскад. Основные параметры для выбора: диапазон входного напряжения, выходное напряжение, ток нагрузки и КПД. Для маломощных систем (до 1 А) подойдут интегральные решения типа TPS61094 (Texas Instruments) с КПД до 95%, а для токов 3–5 А – LT8490 (Analog Devices) с внешним ключом.
Определите максимальный ток нагрузки и пульсации напряжения. Если преобразователь потребляет 2 А при 12 В, предварительный стабилизатор должен обеспечивать не менее 2,5 А с запасом. Для снижения пульсаций используйте схемы с синхронным выпрямлением (например, TPS61256) или добавьте LC-фильтр на выходе. При работе с импульсными нагрузками (например, радиопередатчики) выбирайте микросхемы с быстрым откликом на изменение тока, такие как MAX17225.
- Тип топологии: повышающие (boost) или обратноходовые (flyback) преобразователи. Boost-конвертеры проще и дешевле, но не обеспечивают гальваническую развязку. Flyback-решения (например,
LT3758) подходят для высоких напряжений (до 100 В) и изолированных систем. - Частота переключения: выше частота – меньше габариты дросселя, но выше потери на переключение. Для компактных устройств выбирайте 1–2 МГц (
TPS61088), для мощных систем – 200–500 кГц (LTC3780). - Защитные функции: обязательны ограничение тока, защита от перегрева и перенапряжения. Микросхемы с soft-start (например,
LM2588) снижают броски тока при включении.
Рассчитайте потери мощности. При входном напряжении 5 В, выходном 12 В и токе 2 А КПД 90% означает потери 1,33 Вт. Для отвода тепла используйте печатные проводники увеличенной площади или радиаторы. В герметичных корпусах применяйте микросхемы с низким тепловым сопротивлением (TPS61090 в корпусе QFN). Для высоких температур окружающей среды (>85°C) выбирайте компоненты с расширенным диапазоном (LT8471 до 125°C).
Проверьте совместимость с DC-DC преобразователем. Выходное напряжение предварительного стабилизатора должно быть на 10–20% выше минимального входного напряжения понижающего каскада. Например, если понижающий преобразователь требует 9 В, установите выход предварительного на 10–11 В. Избегайте режима burst (прерывистого) у предварительного стабилизатора – он увеличивает пульсации. Для критичных приложений используйте схемы с обратной связью по току (UC3843) или цифровым управлением (STM32 + DRV8323).
Способы подключения бустерного модуля перед понижающим DC-DC
Бустерный модуль (повышающий преобразователь) перед понижающим DC-DC ставится, когда входное напряжение ниже минимального порога работы понижающего каскада. Например, если понижающий преобразователь требует не менее 8 В, а источник выдаёт 5 В, бустер поднимет напряжение до 9–12 В, обеспечивая стабильную работу системы. Выбор схемы зависит от тока нагрузки, пульсаций и КПД.
Последовательное подключение – самый простой вариант: бустерный модуль напрямую питает понижающий DC-DC. Вход бустера соединяется с источником (например, Li-ion аккумулятором 3,7 В), выход – с входом понижающего преобразователя. При токе нагрузки до 2 А достаточно модулей на базе MT3608 или XL6009 с частотой коммутации 1,2 МГц. Для снижения пульсаций ставят LC-фильтр (10 мкГн + 22 мкФ) между каскадами.
При питании от низковольтных источников (например, солнечных панелей 0,5–3 В) бустерный модуль на LT8490 или BQ25504 работает в режиме MPPT. Входное напряжение сначала повышается до 5–6 В, затем подаётся на понижающий DC-DC. КПД такой связки достигает 85–90% при токе до 500 мА. Критично использовать конденсаторы с низким ESR (керамические X7R) на входе бустера.
В гальванически развязанных системах бустер и понижающий DC-DC соединяют через трансформатор. Первичная обмотка питается от бустера (например, на UC3843), вторичная – от выпрямителя на выходе трансформатора. Метод исключает обратные токи, но увеличивает габариты и стоимость. Применяется в медицинском оборудовании и промышленных контроллерах.
Для минимизации потерь при высоких токах (>5 А) бустерный модуль интегрируют с понижающим DC-DC в единый корпус. Пример – микросхемы TPS63020 или LTC3115, работающие в режиме buck-boost. Входное напряжение 2,5–15 В преобразуется в стабильные 5 В с КПД до 95%. Такие решения требуют тщательного расчёта печатной платы с учётом теплоотвода и паразитных индуктивностей.
Расчет необходимого запаса по току при последовательном повышении напряжения
При последовательном соединении источников для увеличения входного напряжения DC-DC преобразователя ток через каждый элемент остается равным общему току нагрузки. Однако реальные компоненты (аккумуляторы, диоды, транзисторы) имеют разброс параметров: внутреннее сопротивление, падение напряжения, температурные зависимости. Например, у литий-ионных элементов внутреннее сопротивление может отличаться на 5–15% даже в одной партии. Это приводит к неравномерному распределению тока, перегреву отдельных ячеек и снижению КПД. Запас по току должен учитывать максимально возможный дисбаланс: для 4 последовательных элементов с разбросом 10% расчетный ток нагрузки умножают на коэффициент 1,2–1,3.
Для схем с активным выравниванием (балансирами) запас можно сократить до 10–15%, но при пассивном выравнивании (резисторами) требуется увеличение до 30–40%. Например, при токе нагрузки 5 А и пассивном балансировании расчетный ток для выбора компонентов составит 6,5–7 А. Критические узлы – ключевые транзисторы и диоды – должны иметь номинальный ток не ниже этого значения с учетом температурного коэффициента: для MOSFET с RDS(on) = 10 мОм при 100°C сопротивление вырастает на 30–50%, что увеличивает потери и требует дополнительного запаса.
В импульсных преобразователях динамические токи при переключении могут в 2–3 раза превышать средний ток нагрузки. Для входного каскада с последовательным повышением напряжения это означает необходимость выбора компонентов с пиковым током не менее 3×Iнагрузки. Например, при Iнагрузки = 3 А входные конденсаторы, диоды и транзисторы должны выдерживать 9–10 А в импульсе. Игнорирование этого требования приводит к пробою диодов Шоттки или выходу из строя MOSFET из-за превышения ID(max).
Практическое сравнение линейных и импульсных схем предварительного повышения
Линейные схемы предварительного повышения напряжения, такие как параметрические стабилизаторы на базе транзисторов или операционных усилителей, обеспечивают минимальные пульсации на выходе – менее 10 мВ при токе до 500 мА. Их КПД редко превышает 30–40% при разнице входного и выходного напряжений более 3 В, что делает их пригодными только для маломощных приложений (до 5 Вт). Пример: схема на LM317 с входным напряжением 5 В и выходным 12 В при токе 200 мА рассеивает около 1,4 Вт тепла, требуя радиатора площадью не менее 15 см².
Импульсные схемы, построенные на базе повышающих DC-DC преобразователей (например, MT3608 или LM2577), демонстрируют КПД 85–95% при тех же условиях. Пульсации выходного напряжения составляют 50–200 мВ без дополнительных фильтров, но могут быть снижены до 10–30 мВ с LC-фильтром (индуктивность 10–47 мкГн, конденсатор 22–100 мкФ). При входном напряжении 5 В и выходном 12 В с током 1 А импульсная схема рассеивает всего 0,3–0,5 Вт, что позволяет обойтись без радиатора или использовать компактный теплоотвод.
Габариты и стоимость компонентов – ключевое отличие. Линейная схема требует минимум деталей: транзистор, резисторы, конденсаторы (2–3 шт.), но при мощности свыше 2 Вт занимает площадь до 5 см² из-за необходимости теплоотвода. Импульсная схема включает индуктивность, диод Шоттки, ключевой транзистор (встроенный в микросхему), обвязку из 5–7 компонентов, но при той же мощности занимает 2–3 см². Стоимость импульсного решения выше на 30–50% из-за индуктивности и специализированной микросхемы, но окупается за счет энергоэффективности.
Шумовые характеристики критичны для чувствительных нагрузок. Линейные схемы генерируют шум менее 1 мкВ/√Гц в диапазоне 10 Гц–100 кГц, что делает их предпочтительными для аудиоаппаратуры или измерительных цепей. Импульсные преобразователи создают широкополосный шум (10–100 мВ) на частоте коммутации (обычно 50 кГц–2 МГц), который проникает в нагрузку даже при экранировании. Для снижения шума до приемлемого уровня (менее 5 мВ) требуется двухзвенный LC-фильтр с затуханием не менее 40 дБ на частоте коммутации.
Надежность и устойчивость к перегрузкам у линейных схем выше: они выдерживают кратковременные КЗ на выходе без повреждений, если ток ограничен резистором или встроенной защитой микросхемы. Импульсные преобразователи при КЗ или перегрузке могут выйти из строя за 10–50 мс из-за превышения тока через ключевой транзистор. Для защиты требуется введение схемы ограничения тока (например, на базе компаратора и резистивного шунта) или использование микросхем с встроенной защитой (TPS61094, LT8410).
Выбор между линейной и импульсной схемой зависит от приоритетов: для маломощных, низкошумящих или простых решений подойдет линейная схема, для энергоэффективных и компактных – импульсная. При мощности свыше 5 Вт импульсные схемы становятся безальтернативными, но требуют тщательной проработки фильтрации и защиты. В гибридных решениях линейный стабилизатор может использоваться после импульсного для подавления шумов, но это снижает общий КПД на 5–10%.

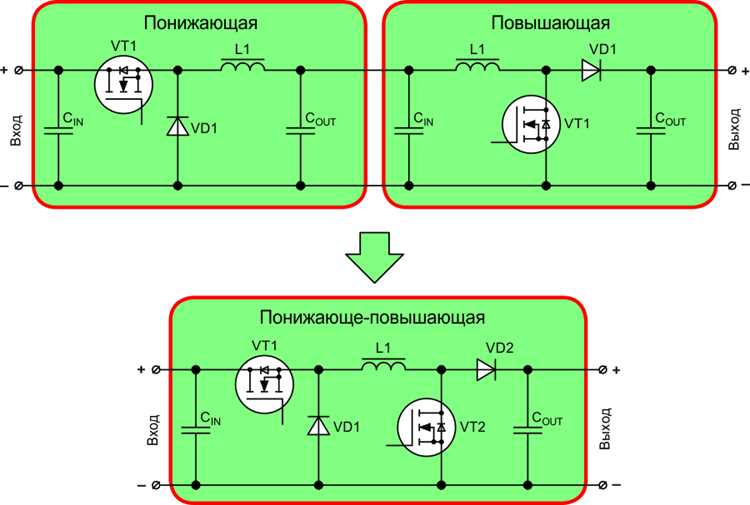

Типовые ошибки при каскадном соединении преобразователей и как их избежать
Первая ошибка – игнорирование пульсаций выходного напряжения первого каскада. Если первый понижающий преобразователь выдаёт напряжение с амплитудой пульсаций 50 мВ при частоте 500 кГц, а второй каскад не имеет входного фильтра с достаточной ёмкостью (например, менее 10 мкФ на каждый ампер тока), пульсации усилятся на выходе. Это приводит к нестабильной работе нагрузки или срабатыванию защиты. Решение: используйте LC-фильтр с расчётом по формуле fc = 1/(2π√(LC)), где fc должна быть в 5–10 раз ниже частоты коммутации первого каскада.
Неправильный выбор диапазона входного напряжения второго преобразователя – вторая распространённая проблема. Если первый каскад снижает 24 В до 12 В с допуском ±5%, а второй рассчитан на вход 10–15 В, при падении напряжения на первом до 11,4 В второй перейдёт в режим ограничения тока или отключится. Проверяйте минимальное и максимальное напряжение на выходе первого каскада с учётом нагрузки и температуры. Допуск второго каскада должен перекрывать весь диапазон с запасом не менее 10%.
Третья ошибка – пренебрежение синхронизацией частот. При каскадном соединении двух асинхронных преобразователей с близкими частотами (например, 450 кГц и 500 кГц) возникают биения, вызывающие низкочастотные пульсации до 50 кГц. Это ухудшает КПД и увеличивает потери на фильтрах. Решение: используйте преобразователи с возможностью внешней синхронизации или выбирайте модели с разницей частот не менее 20%. Альтернатива – добавление дросселя с высокой индуктивностью (100–200 мкГн) на входе второго каскада для подавления биений.
